Система цельностеклянной двери с защитой от защемления пальцев

Система цельностеклянной двери с защитой от защемления пальцев

Иллюстрации

Показать все

Реферат

Техническая область

Изобретение относится к двери согласно ограничительной части пункта 1 формулы изобретения.

Уровень техники

В известных дверях такого типа, которые включают в себя по существу только дверное полотно, прежде всего в открывающихся в обе стороны стеклянных дверях, возникает проблема, что поворотная ось зачастую не точно совпадает с обращенным к шарнирам краем дверного полотна. Это происходит потому, что шарниры должны быть выполнены относительно стабильно и требуют поэтому некоторого места, в результате чего истинная поворотная ось удалена на несколько сантиметров от обращенного к шарнирам края дверного полотна. За счет этого при открытых дверях между обращенным к шарнирам краем дверного проема и соответствующим краем дверного полотна возникает относительно большой зазор, при этом при закрытой двери этот зазор очень маленький (он должен компенсировать только неизбежные допуски). Если же при открытом дверном полотне в этот зазор засунуть руку (что иногда делают, прежде всего, дети), то пальцы - когда дверь закрывается - в становящемся все уже зазоре защемляются. Если, как обычно, предусмотрен дверной доводчик, то по причине необходимых усилий закрытия для дверного полотна возникают очень большие защемляющие усилия, которые могут приводить к тяжелым травмам. Эти высокие силы обусловлены за счет того обстоятельства, что дверное полотно должно удерживаться также и при сильных действующих силах ветра в закрытом положении. Существенным для возникающих в упомянутом зазоре сил зажима являются также соотношения рычага, которые возникают у дверного полотна и его крепления. В обращенном к шарнирам зазоре силы существенно больше, чем в противоположном зазоре (со стороны замка).

Для того чтобы избежать этой опасности, можно предусмотреть облицовки, которые, однако, могут портить внешний вид.

Раскрытие изобретения

Цель изобретения заключается в том, чтобы избежать этих недостатков, и предложить дверь указанного в начале типа, в которой можно надежно избежать опасности защемления между дверным полотном и краем дверного проема („отсутствие защемления").

Согласно изобретению это достигается за счет отличительных признаков пункта 1 формулы изобретения.

За счет предложенных мер можно оказать на планку лишь малое, определяющее положение закрытия планки усилие. Поскольку планка может быть выполнена соответственно узкой, достаточно малых усилий для удержания планки в ее закрытом положении. Если при открытом дверном полотне в зазор между ним и планкой (или между планкой и дверным проемом) засунуть руки, то при закрытии двери планка отклоняется, в результате чего при закрытии двери может развиться только малое защемляющее усилие (а именно, только защемляющее усилие планки, а не двери).

При этом неважно, установлена ли планка согласно пункту 2 формулы на дверном полотне или согласно пункту 4 формулы на краю дверного проема. В обычном случае поворотную ось планки при выполнении по пункту 2 формулы по возможности совмещают с краем дверного полотна, и только при выполнении согласно пункту 4 формулы - с краем дверного проема. Тем самым изменяется только положение зазора: в первом случае он образуется между планкой и дверным проемом, во втором случае - между дверным полотном и планкой. Предлагаемый изобретением эффект одинаков в обоих случаях.

Поскольку на планку действуют существенно меньшие усилия, чем на дверное полотно, то не является проблемой, что поворотная ось планки относительно точно совпадает с краем дверного полотна или же с краем дверного проема, потому что размеры шарниров могут выбираться относительно небольшими. И если поворотная ось точно совпадает с краем, то ни в одном положении планки не образуется щель между шарнирной стороной планки и соседним элементом (дверным полотном или дверным проемом), которое было бы достаточно большим для того, чтобы вставить в него пальцы и, тем самым, планка с обращенной от шарнира стороны может согласно изобретению отвернуться.

Предлагаемая дверь с признаками пункта 2 формулы подходит, прежде всего, для стеклянных дверей, которые предусмотрены в стеклянной стене, при этом дверной проем ограничен стеклянной стеной также и вверху. На такие двери устанавливают видимые, металлические шарниры, с помощью которых одновременно можно установить и планку. Планка также перемещается при открытии дверного полотна, и при открытом дверном полотне можно засунуть руки в возникший между планкой и краем дверного проема зазор. Однако при закрытии дверного полотна планка может отклониться относительно дверного полотна. Поскольку планка может удерживаться выровненной в направлении дверного полотна даже небольшим усилием, в области зазора между планкой и дверным проемом возникает только небольшое защемляющее усилие, при которой травмы не возможны.

За счет мер пункта 3 формулы можно простым способом обеспечить, что между входящими друг в друга краевыми участками дверного полотна остается только очень малый зазор, в который ни в коем случае нельзя засунуть руки.

Предлагаемая дверь согласно пункту 4 формулы подходит, прежде всего, для дверей, которые простираются по существу по всей высоте помещения, как это описано в AT 501292. Согласно этому документы крепление выполняется невидимым в полу и в потолке, а там сложно шарнирно соединить планку с дверным полотном. В данном случае лучше, если поворотная ось планки стационарна, то есть зафиксирована на краю дверного проема. При этом дверное полотно и планка могут иметь по существу прямоугольное сечение, а для планки может использоваться аналогичное крепление, как и для дверного полотна (см. AT 501292). Поскольку для выравнивания планки в закрытое положение необходимы только малые усилия, также и здесь возникают лишь небольшие защемляющие усилия, если при открытом дверном полотне засунуть руки в зазор между ним и планкой, так как планка может легко выворачиваться.

Если крепление планки на одном из ее вертикальных краев технически сложно, то является лучшим предусмотреть признаки пункта 5 формулы, то есть закрепить планку примерно по ее центру. Тем самым, при повороте планки хотя и образуются два зазора (один между планкой и дверным полотном, а второй - между планкой и краем дверного проема), но вследствие малой возвращающей силы планки невозможно получить травму, в каком бы из этих зазоров не находились бы пальцы.

Во всех предлагаемых дверях планку может быть изготовлена из того же материала, прежде всего стекла, что и дверное полотно.

Краткое описание чертежей

Теперь изобретение объясняется подробнее на примере чертежей. На чертежах показаны:

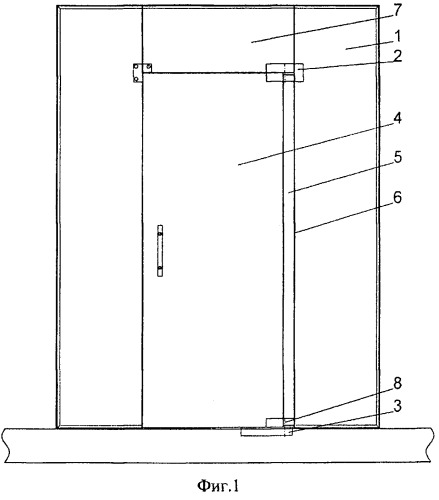

Фиг.1 первая конструктивная форма предлагаемой двери;

Фиг.2 деталь двери согласно фиг.1;

Фиг.3 и 4 схематическое представление положения дверного полотна относительно планки в разных рабочих состояниях;

Фиг.5 еще одна конструктивная форма предлагаемой двери и

Фиг 6 показывает деталь двери согласно фиг.5.

Путь (-и) осуществления изобретения

В форме осуществления согласно фиг.1 в стеклянной стене 1 посредством фурнитуры 2 и 3 поворотно установлено дверное полотно 4 и планка 5. Дверное полотно 4 и планка 5 закрывают вместе дверной проем 6, который сверху ограничен частью 7 стеклянной стены 1.

Фурнитура 2 и 3 имеют соосные, вертикально направленные отрезки оси, которые определяют общую ось 8, вокруг которой может поворачиваться дверное полотно 4 вместе с планкой 5. При этом ось 8 пронизывает выступы 9, которые также могут быть выполнены частями фурнитуры, и входит в планку 5.

Как можно увидеть на фиг.3 и 4, обращенные друг к другу вертикальные края планки 5 и дверного полотна 4 выполнены выпукло или же вогнуто в форме дуги, при этом центральная точка дугообразного участка вертикального края планки 5 совпадает с осью 8, а краевой участок 10 дверного полотна 4 выполнен по существу зеркально отраженным (симметричным) к обращенному к нему краевому участку 11 планки 5. При этом краевой участок 11 планки 5 входит в краевой участок 10 дверного полотна 4.

В закрытом положении дверного полотна 4, относительно которого оно предварительно напряжено с соответствующей силой, планка 5 выровнена с дверным полотном 4 (фиг.3). Для этого выравнивания достаточно очень малых сил (по сравнению с силой закрытия дверного полотна 4). При открытом дверном полотне 4, поскольку планка 5 движется вместе с дверным полотном 4, образуется зазор 12 между краем 13 дверного проема 6 и планкой 5. Если при закрытии дверного полотна 4 засунуть в него руки, то планка 5 поворачивается относительно дверного полотна 4 (фиг.4), при этом возникают только относительно малые защемляющие усилия, которые не могут привести к травме.

В конструктивной форме согласно фиг.5 и 6 дверное полотно 24 простирается в стеклянной стене 21 по существу по всей высоте помещения, при этом фурнитура 22, 23 утоплена в потолок или же в пол. Фурнитура 2 является по существу выполненным в виде кулака зажимом 30 для выступа 32 дверного полотна 24, при этом зажим 30 поворотно удерживается в углубленном креплении 31, которое утоплено в потолок. Утопленная в пол фурнитура 23 имеет похожую конструкцию, но включает в себя также запорный механизм, который придает предварительное напряжение дверному полотну 24 относительно его положения закрытия.

В этой форме осуществления дверной проем 26 простирается от пола до потолка.

В этой конструктивной форме дверное полотно 24 и планка 25 имеют по существу прямоугольное сечение. При этом между дверным полотном 24 и планкой остается небольшой зазор 41, а между планкой 25 и краем дверного проема 26 - зазор 42.

Посредством фурнитуры 22' и 23' планка 25 может поворачиваться вокруг отдельной оси 8'. При этом планка 25 предварительно напряжена с малой силой относительно своего положения закрытия.

Если при открытом дверном полотне 24, которое независимо от планки 25 может поворачиваться вокруг заданной фурнитурой 22, 23 вертикальной оси 8, засунуть руки в зазор 41 и перемещать дверное полотно 24 в его положение закрытия, то планку 25 может быть повернута лишь с преодолением небольшого усилия, за счет чего возникают только небольшие защемляющие усилия, при которых можно исключить травму. При этом в представленном примере осуществления согласно фиг.5 и 6 ось 8' проходит по существу по центру относительно планки 25. Однако, также возможно отодвинуть эту ось 8' от дверного полотна 24 так, чтобы она была у правого края планки 25. В этом случае зазор 42 при повороте планки 25 увеличивается несущественно.

1. Двери, прежде всего безрамные стеклянные двери, например качающиеся стеклянные двери или распашные двери, с дверным полотном (4, 24) в дверном проеме (6, 26) и с обращенными в сторону пола и потолка или боковыми шарнирами, которые расположены вблизи вертикального края установленного дверного полотна (4, 24), отличающиеся тем, чтов закрытом положении двери между вертикальным краем дверного полотна (4, 24) на его шарнирной стороне и противоположным ему краем дверного проема (6, 26) предусмотрен зазор, который заполнен выполненной с возможностью поворота вокруг вертикальной оси (8, 8') планкой (5, 25), так что планка (5, 25) является поворотной как по отношению к дверному полотну (4, 24), так и по отношению к дверному проему.

2. Двери по п.1, отличающиеся тем, что выполненная с возможностью поворота планка (5) установлена на дверном полотне (4).

3. Двери по п.2, отличающиеся тем, что выполненная с возможностью поворота планка (5) на обращенном к дверному полотну (4) краевом участке (11) выполнена выпукло в форме дуги и входит в выполненный, по существу, зеркально отраженным вогнутый краевой участок (10) дверного полотна (4), при этом поворотная ось (8) планки (5) определяет центральную точку выпуклого краевого участка (11) планки (5), и дверное полотно (4) перекрывает расположенными в верхнем и нижнем концевом участке дверного полотна (4) выступами (9) планку (5), при это выступы (9) пронизаны общей осью (8).

4. Двери по п.1, отличающиеся тем, что выполненная с возможностью поворота планка (25) установлена на краю дверного проема (26).

5. Двери по пп.1, 2 или 4, отличающиеся тем, что поворотная ось (8') планки (25) расположена, по существу, по центру относительно планки (25).
