Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к электронному устройству, такому как портативный персональный компьютер и к электронному компоненту, установленному в электронном устройстве.

Описание предшествующего уровня техники

Существует требование, чтобы в электронном устройстве, таком как портативный персональный компьютер, были предусмотрены кнопки или тому подобное, такие как кнопка выключателя питания, которые не мешали бы уменьшать размер и толщину, улучшая при этом дизайн электронного устройства. В технологии, раскрытой в выложенной заявке №2005-128805 на японский патент (параграф 0135, фиг.2, 25 и т.д.) (ниже называется патентный документ 1), выключатель питания предусмотрен на одном конце шарнира, который соединяет друг с другом с возможностью поворота корпус, в котором предусмотрена клавиатура и т.п., и с корпус, в котором предусмотрена часть дисплея. Выключатель питания излучает свет, когда питание включено, например, с использованием излучающего свет элемента, что позволяет легко визуально распознавать состояние включенного питания.

Сущность изобретения

В технологии, раскрытой в патентном документе 1, выключатель питания открыт на одном конце шарнира. Это вызывает проблему, состоящую в том, пользователь может случайно прикоснуться к выключателю питания, и питание может быть непреднамеренно выключено. С учетом этого, может быть предусмотрен участок, экранирующий свет, имеющий выступающий участок, который окружает выключатель питания и который выступает по сравнению с утопленной поверхностью выключателя питания. Экранирующий свет участок подвергают обработке металлизации или тому подобное, в основном, с точки зрения дизайна.

Однако когда предусмотрен экранирующий свет участок, пользователь, который работает с электронным устройством, будучи обращенным к нему, в некоторых случаях может с трудом видеть свет, излучаемый выключателем питания, поскольку экранирующий свет участок экранирует свет.

Учитывая упомянутые выше обстоятельств желательно предоставить электронное устройство и электронный компонент, которые позволяют пользователю, который работает с электронным устройством, будучи обращенным к нему, распознавать состояние свечения кнопки, без нарушения его дизайна.

В соответствии с вариантом воплощения настоящего изобретения предусмотрено электронное устройство, включающее в себя основной корпус электронного устройства, кнопку, внешний, расположенный вдоль окружности излучающий свет компонент, подложку, элемент держателя, опорный элемент и окружающий элемент. Основной корпус электронного устройства включает в себя участок размещения кнопки на его одной боковой стороне. Эта кнопка имеет приблизительно цилиндрическую форму и расположена на участке размещения кнопки и изготовлена из материала, который обеспечивает возможность пропускания света через него света. Кнопка включает в себя нажимную поверхность на одной боковой стороне и поверхность падения света на стороне поверхности, противоположной одной боковой стороне. Внешний, расположенный вдоль окружности излучающий свет компонент, имеет приблизительно цилиндрическую форму и расположен в положении, противоположном поверхности падения света кнопки, и изготовлен из материала, который рассеивает свет. Внешний, расположенный вдоль окружности излучающий свет компонент включает в себя внешнюю, расположенную вдоль окружности, поверхность, открытую наружу. Подложка расположена между кнопкой и внешним, расположенным вдоль окружности, излучающим свет компонентом, и включает в себя первую поверхность, на которой установлены первый излучающий свет элемент и элемент переключателя, и вторую поверхность, на которой установлен второй излучающий свет элемент. Первый излучающий свет элемент излучает свет в направлении поверхности падения света кнопки. Элемент переключателя переключают при нажиме на него. Второй излучающий свет элемент излучает свет в направлении внешнего, расположенного вдоль окружности излучающего свет компонента. Элемент держателя удерживает кнопку и расположен между кнопкой и подложкой, и изготовлен из материала, который рассеивает свет. Элемент держателя включает в себя, в положении, противоположном элементу переключателя, выступающий участок, выполненный с возможностью контакта с элементом переключателя. Элемент держателя упруго поддерживает элемент держателя. Окружающий элемент окружает кнопку, подложку, элемент держателя и опорный элемент, причем окружающий элемент включает в себя выступающий участок, который выступает по сравнению с нажимной поверхностью и выполнен из материала, который предотвращает пропускание через него света.

В одном варианте воплощения свет может излучаться из нажимной поверхности кнопки. Кроме того, свет может излучаться из внешней окружающей поверхности внешнего, окружающего, излучающего свет компонента. В соответствии с этим, пользователь, который работает с электронным устройством, будучи обращенным к нему, может подтверждать состояние излучения света кнопки. Внешняя окружающая поверхность внешнего, окружающего, излучающего свет компонента открыта с одной боковой стороны основного корпуса электронного устройства, в то время как окружающий элемент расположен между ними, то есть, на заданном расстоянии. Поэтому внешняя окружающая поверхность внешнего, окружающего, излучающего свет компонента, открытого так, чтобы излучать свет, очень легко распознается пользователем, который работает с электронным устройством, будучи обращенным к нему, и при этом не нарушается дизайн устройства. Кроме того, элемент держателя выполнен из материала, который рассеивает свет. В соответствии с этим свет равномерно излучается через нажимную поверхность кнопки, и пользователь не может видеть внутреннюю структуру через нажимную поверхность. Поэтому, конструкция становится существенно предпочтительной. На подложке установлены первый излучающий свет элемент, второй излучающий свет элемент и элемент переключателя. Поэтому можно реализовать уменьшение количества компонентов и улучшение точности соединения.

Первый излучающий свет элемент может быть расположен в области приблизительно по центральной оси кнопки, и второй излучающий свет элемент может быть расположен в области, над центральной осью кнопки.

При использовании такой конструкции, поскольку первый излучающий свет элемент расположен в области приблизительно центральной оси кнопки, свет равномерно излучается из нажимной поверхности кнопки. Кроме того, поскольку второй излучающий свет элемент расположен в области над центральной осью кнопки, верхняя область интенсивно излучает свет через внешнюю поверхность окружности внешнего, окружающего, излучающего свет компонента. Верхняя область легко становится видимой для пользователя, который работает с электронным устройством, будучи обращенным к нему, и при этом пользователь с трудом видит нижнюю область. В соответствии с этим, состояние излучения света может быть надежно распознано пользователем, который работает с электронным устройством, будучи обращенным к нему, при малом количестве света, то есть, с меньшим потреблением энергии.

Внешний, окружающий, излучающий свет компонент может включать в себя вогнутый участок, имеющий поверхность конической формы, на противоположной стороне для стороны, на которой расположена подложка.

При использовании такой конструкции повышается интенсивность света, отражаемого в направлении внешней окружающей поверхности внешнего, окружающего, излучающего свет компонента вогнутым участком, имеющим коническую форму. Поэтому состояние излучения света может быть надежно подтверждено пользователем, который работает с электронным устройством, будучи обращенным к нему, при меньшем количестве света, то есть, при меньшем потреблении энергии.

Электронное устройство может дополнительно включать в себя слой отражения света, расположенный на поверхности внешнего, окружающего, излучающего свет компонента, причем поверхность внешнего, окружающего излучающего свет компонента расположена противоположно стороне, на которой расположена подложка.

При использовании такой конструкции предотвращается утечка света через зазор между противоположной стороной, для стороны, на который расположена подложка внешнего, окружающего, излучающего свет компонента, и стороной основного корпуса электронного устройства в виде слоя, отражающего свет. В результате, пользователю кажется, что внутри него предусмотрена ось, что улучшает дизайн.

Внешний, окружающий, излучающий свет компонент, элемент держателя и опорный элемент могут быть выполнены, как единое целое, и опорный элемент может включать в себя участок держателя, который удерживает подложку.

При использовании такой конструкции обеспечивается уменьшение количества компонентов, улучшение точности соединения и уменьшение количества процессов технологической обработки, связанных с соединением.

Электронное устройство может дополнительно включать в себя рассеивающий лист, расположенный между кнопкой и элементом держателя.

При использовании такой конструкции свет равномерно излучается через нажимную поверхность кнопки, и пользователь не может видеть внутреннюю конструкцию через нажимную поверхность. В соответствии с этим, конструкция становится в существенной степени предпочтительной.

Подложка может быть расположена таким образом, что первое расстояние между первым излучающим свет элементом и элементом держателя короче, чем второе расстояние между вторым излучающим свет элементом и внешним, окружающим, излучающим свет компонентом.

При использовании такой конструкции вторая структура выполнена длинной, с тем, чтобы увеличивать количество света, которое достигает внешней окружающей поверхности внешнего, окружающего, излучающего свет компонента, в результате чего повышается интенсивность света, излучаемого внешней окружающей поверхности внешнего, окружающего, излучающего свет компонента. Таким образом, состояние излучения света может быть надежно подтверждено пользователем, который работает с электронным устройством, будучи обращенным к нему, при меньшем количестве света, то есть, с меньшим потреблением энергии.

Основной корпус электронного устройства может включать в себя первый корпус, второй корпус и шарнир, имеющий цилиндрическую форму, первый корпус имеет первую поверхность, на которой предусмотрен участок операций, второй корпус имеет вторую поверхность, которая выполнена так, что она обращена к первой поверхности, и на которой предусмотрен участок дисплея, шарнир соединяет с возможностью вращения первый корпус и второй корпус друг с другом на задней стороне основного корпуса электронного устройства, в шарнире предусмотрен участок размещения кнопки на одном его конце.

При использовании такой структуры кнопка, которая излучает свет из нажимной поверхности и внешней окружающей поверхности излучающего свет участка, расположена на одном конце шарнира цилиндрической формы, что дополнительно улучшает дизайн.

В соответствии с другим вариантом воплощения предусмотрен электронный компонент. Этот электронный компонент включает в себя кнопку, внешний окружающий излучающий свет компонент, подложку, элемент держателя, опорный элемент и окружающий элемент. Кнопка имеет приблизительно цилиндрическую форму и изготовлена из материала, который обеспечивает пропускание через нее света. Кнопка включает в себя нажимную поверхность на одной стороне и поверхность падения света на другой стороне. Внешний, окружающий, излучающий свет компонент имеет приблизительно цилиндрическую форму и расположен в положении, противоположном поверхности падения света кнопки, и изготовлен из материала, который рассеивает свет, и внешний, окружающий, излучающий свет компонент включает в себя внешнюю окружающую поверхность, открытую наружу. Подложка расположена между кнопкой и внешним, окружающим, излучающим свет компонентом, и включает в себя первую поверхность, на которой установлены первый излучающий свет элемент и элемент переключателя, и вторую поверхность, на которой установлен второй излучающий свет элемент. Первый излучающий свет элемент излучает свет в направлении поверхности падения света кнопки, элемент переключателя переключают путем нажима на него, и второй излучающий свет элемент излучает свет в направлении внешнего, окружающего, излучающего свет компонента. Элемент держателя удерживает кнопку и расположен между кнопкой и подложкой, и изготовлен из материала, который рассеивает свет. Элемент держателя включает в себя, в положении, противоположном элементу переключателя, выступающий участок, выполненный с возможностью контакта с элементом переключателя. Опорный элемент держателя упруго поддерживает элемент держателя. Окружающий элемент окружает кнопку, подложку, элемент держателя и опорный элемент. Окружающий элемент включает в себя выступающий участок, который выступает по сравнению с нажимной поверхностью и выполнен из материала, который не пропускает свет.

В варианте воплощения свет может излучаться через нажимную поверхность кнопки. Кроме того, свет может излучаться через поверхность окружности внешнего окружающего излучающего свет компонента. В соответствии с этим, пользователь, который выполняет операции с электронным устройством, будучи обращенным к нему, может подтверждать состояние излучения света кнопки. Внешняя окружающая поверхность внешнего, окружающего, излучающего свет компонента открыта, когда окружающий элемент расположен между ними, то есть, на заданном расстоянии. Поэтому, пользователь может легко распознавать внешнюю окружающую поверхность внешнего, окружающего, излучающего свет компонента, открытого так, что он излучает свет, который выполняет операции с электронным устройством, будучи обращенным к нему, и при этом не нарушается дизайн. Кроме того, элемент держателей изготовлен из материала, который рассеивает свет. В соответствии с этим, свет равномерно излучается через нажимную поверхность кнопки, и внутренняя структура невидима для пользователя через нажимную поверхность. Поэтому, получается предпочтительная конструкция. На подложке установлены первый излучающий свет элемент, второй излучающий свет элемент и элемент переключателя. Поэтому можно реализовать уменьшение количества компонентов и улучшение точности крепления.

Первый излучающий свет элемент может быть расположен в области, приблизительно по центральной оси кнопки, и второй излучающий свет элемент может быть расположен в области, над центральной осью кнопки.

При использовании такой конструкции, поскольку первый излучающий свет элемент расположен в области приблизительно по центральной оси кнопки, свет равномерно излучается через нажимную поверхность кнопки. Кроме того, поскольку второй излучающий свет элемент расположен в области над центральной осью кнопки, верхняя область интенсивно излучает свет из внешней окружающей поверхности внешнего, окружающего, излучающего свет компонента. Верхняя область легко становится видимой для пользователя, который выполняет операции с электронным устройством, в котором установлен электронный компонент, обращенного к нему, и нижняя область при этом трудно видима для пользователя. В соответствии с этим, пользователь, который выполняет операции с электронным устройством, будучи обращенным к нему, может надежно подтверждать состояние излучения света при малом количестве света, то есть, с меньшим потреблением энергии.

Внешний, окружающий, излучающий свет компонент, может включать в себя вогнутый участок, имеющий поверхность конической формы на противоположной стороне к стороне, на которой расположена подложка.

При использовании такой конструкции повышается интенсивность света, отражаемого в направлении внешней окружающей поверхности внешнего, окружающего, излучающего свет компонента с помощью вогнутого участка, имеющего коническую форму. Поэтому пользователь, который выполняет операции с электронным устройством, будучи обращенным к нему, может надежно подтверждать состояние излучения света, при меньшем количестве света, то есть, с меньшим количеством потребления энергии.

Электронное устройство может дополнительно включать в себя слой отражения света, расположенный на поверхности внешнего, окружающего, излучающего свет компонента, при этом поверхность внешнего, окружающего, излучающего свет компонента, противоположна стороне, на которой расположена подложка.

При использовании такой конструкции предотвращается утечка света через зазор между стороной, противоположной стороне, на которой расположена подложка внешнего, окружающего, излучающего свет компонента, и стороной основного корпуса электронного устройства с помощью слоя, отражающего свет. В результате, пользователю кажется, что внутри него предусмотрена ось, которая улучшает конструкцию.

Внешний, окружающий, излучающий свет компонент, элемент держателя и опорный элемент могут быть конструктивно объединены, и опорный элемент может включать в себя участок держателя, который удерживает подложку.

При использовании такой конструкции достигается уменьшение количества компонентов, улучшение точности крепления и может быть реализовано уменьшение количества операций обработки при закреплении детали.

Электронное устройство может дополнительно включать в себя рассеивающий лист, расположенный между кнопкой и элементом держателя.

В такой конструкции свет равномерно излучается через нажимную поверхность кнопки, и пользователь не видит внутреннюю структуру через нажимную поверхность. В соответствии с этим, получается предпочтительная конструкция.

Подложка может быть расположена таким образом, что первое расстояние между первым излучающим свет элементом и элементом держателя короче, чем второе расстояние между вторым излучающим свет элементом и внешним, окружающим, излучающим свет компонентом.

При использовании такой конструкции вторая структура установлена длинной, что увеличивает количество света, который достигает внешней окружающей поверхности внешнего, окружающего, излучающего свет компонента, в результате чего свет может более интенсивно излучаться через внешнюю окружающую поверхность, внешнего, окружающего, излучающего свет компонента. Таким образом, пользователь, который выполняет операции с электронным устройством, будучи обращенным к нему, может надежно распознавать состояние излучение света при меньшем количестве света, то есть, с меньшим потреблением энергии.

Как описано выше, в соответствии с вариантами воплощения, состояние излучения света может быть распознано пользователем, который работает с электронным устройством, будучи обращенным к нему, что позволяет реализовать уменьшение толщины и предотвратить нарушение дизайна.

Эти и другие объекты, свойства и преимущества настоящего изобретения будут более понятны в свете следующего подробного описания лучших вариантов его воплощения, которые представлены на прилагаемых чертежах.

Краткое описание чертежей

На фиг.1 показан вид в перспективе электронного устройства в открытом положении в соответствии с вариантом воплощения настоящего изобретения;

на фиг.2 показан вид в перспективе электронного устройства, показанного на фиг.1 в закрытом положении;

на фиг.3 показан вид сзади электронного устройства, показанного на фиг.1;

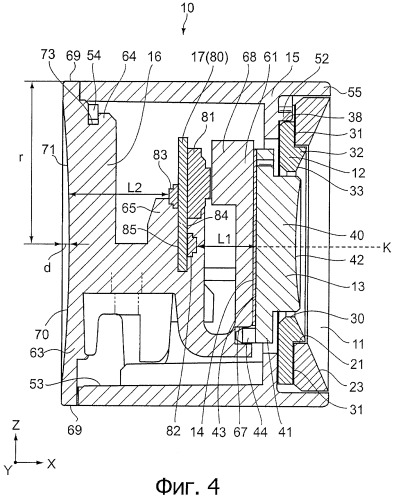

на фиг.4 показан вид в разрезе модуля переключателя питания, показанного на фиг.1, вдоль линии А-А;

на фиг.5 показан вид в перспективе с покомпонентным представлением деталей модуля переключателя питания по фиг.4;

на фиг.6 показаны вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди фиксирующего кольца, соответственно;

на фиг.7 показан вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди кольца с металлизированным покрытием, соответственно;

на фиг.8 показаны вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди кнопки, соответственно;

на фиг.9 показаны вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди окружающего элемента, соответственно;

на фиг.10 показаны вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди опорного элемента, соответственно;

на фиг.11 показана блок-схема, представляющая структуру системы электронного устройства; и

на фиг.12 показана схема, представляющая оптические пути света, излучаемого каждым излучающим свет элементом.

Подробное описание изобретения

Ниже со ссылкой на чертежи будет описан вариант воплощения настоящего изобретения.

В данном варианте воплощения будет представлено описание портативного персонального компьютера, используемого в качестве примера электронного устройства.

На фиг.1 показан вид в перспективе электронного устройства в открытом положении в соответствии с вариантом воплощения. На фиг.2 показан вид в перспективе электронного устройства, показанного на фиг.1, в закрытом состоянии. На фиг.3 показан вид в плане электронного устройства, показанного на фиг.1.

Электронное устройство 1 включает в себя участок 2 дисплея, участок 3 основного корпуса и шарнир 4, который соединяет участок 2 дисплея с участком 3 основного корпуса.

Участок 2 дисплея можно открывать и закрывать относительно участка 3 основного корпуса с помощью шарнира 4. Участок 2 дисплея включает в себя корпус 5 на стороне дисплея, поверхность 6 дисплея и модуль обработки дисплея (не показан), которые предусмотрены в корпусе 5 на стороне дисплея, и выполняет обработку отображения.

Корпус 5 на стороне дисплея представляет собой корпус участка 2 дисплея, в котором размещен модуль обработки дисплея (не показан). Поверхность 6 дисплея представляет собой экран для отображения информации и обращена к участку 3 основного корпуса в закрытом состоянии.

Участок 3 основного корпуса включает в себя корпус 7 на стороне основного корпуса, модуль 8 клавиатуры, центральное процессорное устройство (не показано), устройство жесткого диска (не показано) и т.п.

Корпус 7 стороны основного корпуса представляет собой корпус основного корпуса 3 и имеет два цилиндрических соединительных участка 4а. В модуле 8 клавиатуры предусмотрено множество кнопок и т.п., и он выполняет функцию участка ввода электронного устройства 1. Центральное процессорное устройство установлено на многослойной печатной плате в корпусе 7 на стороне корпуса. Центральное процессорное устройство принимает и вводит сигнал из модуля 8 клавиатуры и выполняет различную обработку, такую как обработка расчетов, обработка управления, обработка изображения и выходная обработка участка 2 дисплея, и, таким образом, по существу, используется как основная функциональная часть.

Шарнир 4 выполнен с возможностью путем соединения друг с другом с возможностью вращения соединительных участков 4а, закрепленных на участке 3 основного корпуса, и соединительного участка 4b, закрепленных на участке 2 дисплея. На соединительном участке 4а на правом конце шарнира 4 в направлении вала (направление Y на фиг.1), предусмотрен модуль 10 переключателя питания. Модуль 10 переключателя питания установлен, например, на стороне корпуса 7 стороны основного корпуса.

Как показано на фиг.1, корпус 7 стороны основного корпуса имеет наклон 7а, который наклонно продолжается так, что он переходит на нижнюю сторону соединительного участка 4b.

Как показано на фиг.3, внешняя окружающая поверхность 69 внешнего, окружающего, излучающего свет участка 63 (описан ниже) продолжается от задней стороны корпуса стороны основного корпуса. Поэтому, даже с задней стороны можно подтверждать состояние электронного устройства 1 по состоянию излучения света внешней окружающей поверхности 69.

На фиг.4 показан вид в разрезе модуля 10 переключателя питания, представленного на фиг.1, вдоль линии А-А, и на фиг.5 показан вид в перспективе с покомпонентным представлением деталей модуля 10 переключателя питания, представленного на фиг.4.

Модуль 10 переключателя питания включает в себя фиксирующее кольцо 11, кольцо 12 с металлизированным покрытием, кнопку 13, рассеивающую пластину (рассеивающий лист) 14, окружающий элемент 15, опорный элемент 16 и подложку 17, показанную на фиг.5. Модуль 10 переключателя питания выполнен в результате комбинирования этих компонентов, как показано на фиг.4.

На фиг.6А-6G показаны вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди фиксирующего кольца 11, соответственно.

Как показано на чертежах, фиксирующее кольцо 11 имеет форму кольца и имеет сквозное отверстие 21. Как показано на фиг.6А, фиксирующее кольцо 11 включает в себя выступающий участок 22, который выступает в направлении внешней окружающей стороны фиксирующего кольца 11. Фиксирующее кольцо 11 включает в себя наклон 23, который наклонен от выступающего участка 22 в направлении сквозного отверстия 21, так, что он углубляется с него. Как показано на фиг.6В, фиксирующее кольцо 11 включает в себя пару шпилек 25, которые выступают от его нижней поверхности 24.

Как показано на фиг.5, множество шпилек 25 устанавливаются в канавки 37 (описанные ниже) кольца 12 с металлизированным покрытием. Положение фиксирующего кольца 11 устанавливают относительно кольца 12 с металлизированным покрытием с помощью шпилек 25. Фиксирующее кольцо 11 соединено с кольцом 12 с металлизированным покрытием. Как показано на фиг.4, фиксирующее кольцо 11 предусмотрено в форме, выступающей в направлении X, по сравнению с кнопкой 13, и составляет часть выступающего участка.

На фиг.7А-7G показаны вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди кольца 12 с металлизированным покрытием, соответственно.

Кольцо 12 с металлизированным покрытием представляет собой декоративную деталь, имеет форму кольца и имеет сквозное отверстие 30. На поверхности 31 кольца 12 с металлизированным покрытием предусмотрены выступающий участок 32 в форме кольца вдоль внешней окружности сквозного отверстия 30. Как показано на фиг.4 и 7А, степень выступания выступающего участка 32 в форме кольца от поверхности 31 увеличивается в пропорции к расстоянию от центра кольца 12 с металлизированным покрытием в направлении наружу. Как показано на фиг.4, выступающий участок 32 в форме кольца установлен в сквозное отверстие 21 фиксирующего кольца 11. Кольцо 12 с металлизированным покрытием имеет наклон 33. Наклон 33 сформирован так, что он углубляется в сквозное отверстие 30 от внешней окружности 34 в направлении к внутренней окружности 35. Как показано на фиг.4, наклон 33 плавно соединен с наклоном 23 фиксирующего кольца 11. Как показано на фиг.4, внешний диаметр наклона 33 несколько меньше, чем внутренний диаметр наклона 23.

Как показано на фиг.7А, кольцо 12 с металлизированным покрытием включает в себя множество канавок 37 и 38, сформированных на его внешней поверхности 36. Каждая из канавок 37 и 38 имеет такую форму, которая выполнена вогнутой от внешней поверхности 36 кольца 12 с металлизированным покрытием в направлении к центру кольца 12 с металлизированным покрытием. Как показано на фиг.5, шпильки 25 фиксирующего кольца 11 устанавливаются в канавки 37, устанавливая, таким образом, положение фиксирующего кольца 11 и кольца 12 с металлизированным покрытием. Как показано на фиг.7, канавки 38 сформированы в кольце 12 с металлизированным покрытием, в положениях, соответствующих установочным выступам 52 (описаны ниже) окружающего элемента 15. Как показано на фиг.4, установочные выступы 52 окружающего элемента 15 устанавливаются в канавки 38 кольца 12 с металлизированным покрытием, устанавливая, таким образом, положение кольца 12 с металлизированным покрытием и окружающего элемента 15.

Кольцо 12 с металлизированным покрытием имеет внешнюю поверхность, на которую нанесено металлизированное покрытие. Например, на наклон 33 и т.п. кольца 12 с металлизированным покрытием наносят металлизированное покрытие. Кольцо 12 с металлизированным покрытием соединяют с окружающим элементом 15, как показано на фиг.4.

На фиг.8А-8G показаны вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди кнопки 13, соответственно.

Кнопка 13 представляет собой кнопку переключателя питания, которую нажимает пользователь, когда включает электронное устройство 1. Кнопка 13 имеет цилиндрическую форму и включает в себя выпуклый участок 40 и участок 41 основания. Кнопка 13 изготовлена из прозрачного материала, такого как полимерная смола ABS (АБС, акрилонитрил-бутадиен-стирол) и поликарбонат, пропускающие через себя свет.

Выпуклый участок 40 включает в себя нажимную поверхность 42, нажимаемую пользователем. Как показано на фиг.8Е, радиус выпуклого участка 40 представляет собой первый радиус r1, и радиус участка 41 основания представляет собой второй радиус r2, который больше, чем первый радиус r1. Как показано на фиг.4, выпуклый участок 40 устанавливается во сквозное отверстие 30 кольца 12 с металлизированным покрытием. Нажимная поверхность 42 выпуклого участка 40 выполнена вогнутой так, что она плавно соединяется наклоном 33 кольца 12 с металлизированным покрытием.

Как показано на фиг.8В, на нижней поверхности 43 участка 41 основания предусмотрено множество шпилек 44 для установки положения относительно опорного элемента 16.

Как показано на фиг.4, с нижней поверхностью 43 кнопки 13 соединена рассеивающая пластина (рассеивающий лист) 14. Как показано на фиг.4 и 5, рассеивающая пластина (рассеивающий лист) 14 предусмотрена так, что она закрывает приблизительно всю поверхность нижней поверхности 43 кнопки 13, за исключением шпилек 44 кнопки 13. Таким образом, как показано на фиг.4, рассеивающая пластина (рассеивающий лист) 14 предусмотрена между кнопкой 13 и опорным элементом 16. Благодаря тому, что предусмотрена рассеивающая пластина (рассеивающий лист) 14, свет, который поступает в кнопку 13 с ее нижней поверхности 43, может равномерно излучаться через нажимную поверхность 42 кнопки 13. Кроме того, внутренняя структура кнопки 13, например, состояние поверхности подложки 17, может быть скрыта рассеивающей пластиной (рассеивающим листом) 14.

На фиг.9А-9G показаны вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди окружающего элемента 15, соответственно.

Окружающий элемент 15 включает в себя основной корпус 50 окружающего элемента, который имеет цилиндрическую форму, и установочный участок 51. Как показано на фиг.4, основной корпус 50 окружающего элемента окружает фиксирующее кольцо 11, кольцо 12 с металлизированным покрытием, кнопку 13, опорный элемент 16 и т.п. Окружающий элемент 15 изготовлен из материала, который не пропускает через себя свет. На внутренней стороне окружающей поверхности основного корпуса 50 окружающего элемента сформированы устанавливающие положение выступы 52, которые устанавливаются в канавки 38 кольца 12 с металлизированным покрытием. Как показано на фиг.4 и 9В, на внутренней окружающей поверхности основного корпуса 50 окружающего элемента, на стороне отверстия 53, сформировано множество участков 54 выступов. Участки 54 выступов используются для фиксации опорного элемента 16 на окружающем элементе 15. Как показано на фиг.4, участки 54 выступов устанавливаются в участки 64 крючка (описанные ниже) опорного элемента 16. Как показано на фиг.4, основной корпус 50 окружающего элемента включает в себя выступающий участок 55, который выступает в направлении X, по сравнению с нажимной поверхностью 42 кнопки 13. Выступающий участок 55, фиксирующее кольцо 11 и т.п., составляют выступающий участок, который выступает, по сравнению с (нажимной поверхностью 42) кнопкой 13.

Устанавливающий положение участок 51 предусмотрен так, что он выступает от боковой поверхности основного корпуса 50 окружающего элемента. Устанавливающий положение участок 51 навинчен, например, на устанавливающий положение участок 56 корпуса 7 стороны основного корпуса, который показан на фиг.1.

На фиг.10А-10G показаны вид в перспективе, вид снизу, вид сзади, вид с левой стороны, вид в плане, вид с правой стороны и вид спереди опорного элемента 16, соответственно.

Как показано на фиг.10G, опорный элемент 16 включает в себя участок 61 удержания кнопки, предназначенный для удержания кнопки 13, упругий участок 62, внешний окружающий, излучающий свет участок 63, участки 64 крючков, участок 65 удержания подложки и т.п. Для опорного элемента 16 используют материал из опаловой полимерной смолы или тому подобное, который обладает, например, полупрозрачностью и рассеивает свет. Участок 61 удержания кнопки, упругий участок 62, участок 65 удержания подложки, внешний окружающий, излучающий свет участок 63, участки 64 крючков и т.п., сформированы как единая деталь.

Как показано на фиг.10А и 10Е, на поверхности 66 участка 61 удержания кнопки сформированы отверстия 67. Отверстия 67 сформированы в положениях, соответствующих шпилькам 44 кнопки 13. Как показано на фиг.4, шпильки 44 кнопки 13 вставлены в отверстия 67, и, таким образом, кнопка 13 зафиксирована на участке 61 удержания кнопки (опорный элемент 16). На поверхности участка 61 удержания кнопки, противоположной стороне кнопки 13, предусмотрен выступающий участок 68, как показано на фиг.4 и фиг.10G. Выступающий участок 68 предусмотрен в положении, противоположном элементу 81 переключателя (описан ниже), как показано на фиг.4. Участок 61 удержания кнопки также имеет функцию направляющей свет пластины, которая направляет свет, излучаемый из излучающего свет элемента 82 (описан ниже) в направлении рассеивающей пластины (рассеивающего листа) 49 (кнопки 13), как показано на фиг.4. Участок 61 удержания кнопки изготовлен, например, из материала - опаловой полимерной смолы, который рассеивает свет.

Как показано на фиг.4 и 10G, упругий участок 62 имеет изогнутую форму. Упругий участок 62 упруго поддерживает кнопку 13, таким образом, что, когда пользователь нажимает на нажимную поверхность 42 кнопки 13, кнопку 13 прижимается в направлении X, и когда пользователь не нажимает на нажимную поверхность 42, кнопка 13 возвращается в исходное положение, показанное на фиг.4.

Как показано в фиг.10А, внешний окружающий, излучающий свет участок 63 имеет форму круглой пластины, которая выполнена большей, чем участок 61 удержания кнопки. Внешний окружающий, излучающий свет участок 63 выполняет функцию направляющей свет пластины и также выполняет функцию крышки для отверстия 53 окружающего элемента 15, как показано на фиг.4. Как показано на фиг.4, внешняя окружающая поверхность 69 внешнего окружающего, излучающего света участка 63 не окружена окружающим элементом 15 и открыта наружу от окружающего элемента 15 в форме кольца. Когда пользователь использует электронное устройство 1, как показано на фиг.1, внешняя окружающая поверхность 69 внешнего, окружающего, излучающего свет участка 63 открывается наружу так, что пользователь может ее подтверждать. Как показано на фиг.4, внешний диаметр внешнего окружающего, излучающего свет участка 63 приблизительно равен диаметру окружающего элемента 15. Внешний окружающий, излучающий свет участок 63 изготовлен, например, из такого материала, как опаловая полимерная смола, которая рассеивает свет. Внешний окружающий, излучающий свет участок 63 имеет вогнутый участок 71, имеющий внешнюю поверхность 70 конической формы, которая противоположна стороне, на которой расположена подложка 17. Например, когда радиус r внешнего окружающего, излучающего свет участка 63 равен от 11 до 11,5 мм, глубина d вогнутого участка 71 (глубина в направлении Х на фиг.4) установлена равной от 0,3 до 0,5 мм. Например, когда радиус r равен 11,5 мм, глубина d установлена равной 0,5 мм. Следует отметить, что эти значения не ограничиваются данными величинами и могут быть соответствующим образом изменены. На внешней поверхности 70 внешнего, окружающего, излучающего свет участка 63 предусмотрен отражающий све
