Реферат

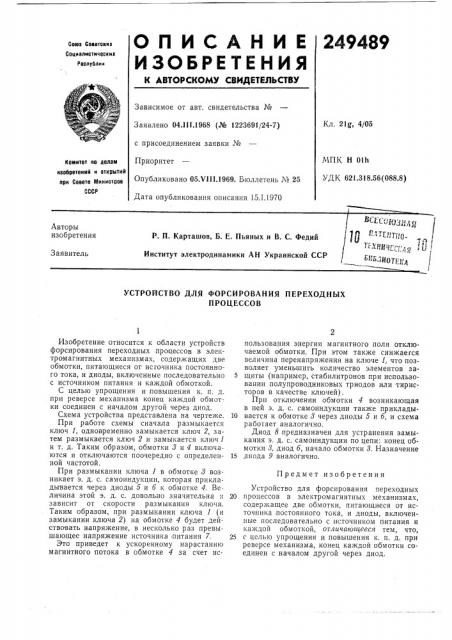

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Совотски1

Социалистическик

Реслуелик

Зависимое от авт. свидетельства №

Кл. 21 0, 4/05

Заявлено 04.III.1968 (¹ 1223691/24-7) с присоединением заявки №

Приоритет

Опубликовано 05.Ч1I 1.1969. Бюллетень ¹ 25

Дата опубликования описания 15.1.1970

МПК Н Olh

УДК 621.318.56(088.8) Комитет по делам иаооретений и открытий при Совете Министров

СССР

Авторы изобретения

P П. Карташов, Б. E. Пьяных и В. С. Федий

Институт электродинамики АН Украинской ССР

Заявитель

УСТРОЙСТВО ДЛЯ ФОРСИРОВАНИЯ ПЕРЕХОДНЫХ

ПРОЦЕССОВ

Предмет изобретения

Изобретение относится к области устройств форсирования переходных процессов в электромагнитных механизмах, содержащих две обмотки, питающиеся от исгочника постоянного тока, и диоды, включенные последовательно с источником питания и каждой обмоткой.

С целью упрощения и,повышения к. п. д. при реверсе механизма конец каждой обмотки соединен с началом другой через диод.

Схема устройства представлена на чертеже.

При работе схемы сначала размыкается ключ 1, одновременно замыкается ключ 2, затем размыкается ключ 2 и замыкается ключ 1 и т. д. Таким образом, обмотки 8 и 4 включаются и отключаются поочередно с определенной частотой, При размыкании ключа 1 в обмотке 8 возникает э. д. с. самоиндукции, которая прикладьгвается через диоды б и б к обмотке 4. Величина этой э. д. с. довольно значительна зависит от скорости размыкания ключа.

Таким образом, при размыкании ключа 1 (и замыкании ключа 2) на обмотке 4 будет действовать напряжение, в несколько раз превышающее напряжение источника питания 7.

Это приведет к ускоренному нарастанию магнитного потока в обмотке 4 за счет использования энергии магнитного поля отключаемой обмотки. При этом также снижаегся величина перенапряжения на ключе 1, что позволяет уменьшить количество элементов за5 щиты (например, стабилитронов при использовании полупроводниковых триодов или тиристоров в качестве ключей).

При отключении обмотки 4 возникающая в ней э. д. с. самоиндукции также приклады10 вается к обмотке 8 через диоды 5 и б, и схема работает аналогично.

Диод 8 предназначен для устранения замыкания э. д, с. самоиндукции по цепи: конец обмотки 8. диод б, начало обмотки 8. Назначение

15 диода 9 аналогично.

Устройство для форсирования переходных

20 процессов в электромагнитных механизмах, содержащее две обмотки, питающиеся от источника,постоянного тока, и диоды, включенные последовательно с источником питания и каждой обмоткой, отличающееся тем, что, 25 с целью упрощения и повышения к. п. д. при реверсе механизма, конец каждой обмотки соединен с началом другой через диод.

249489
