Способ сварки лазером
Иллюстрации
Реферат

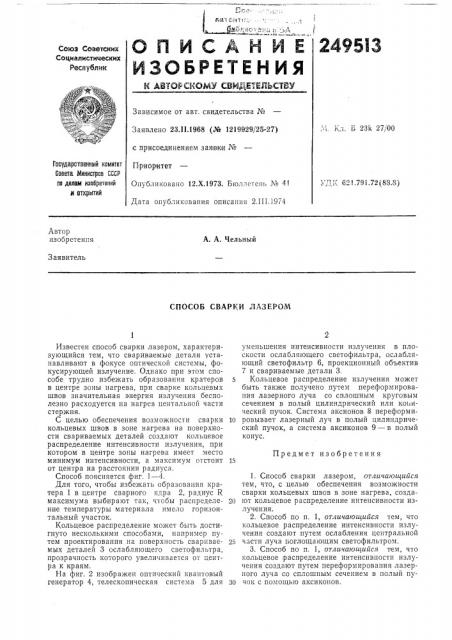

Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 23.11.1968 (№ 1219929/25-27) с присоединением заявки №
Приор итет
Опубликовано 12.Х.1973. Бюллетень ¹ 41
Дата опубликования описания 2.111.1974
К-; В 23к 27/ОО
Гасударственный камитет
Саввта Министров СССР аа делам наабретений и открытий
УДК 621.791.72(88.8) Автор изобретения
А. А. Чельный
Заявитель
СПОСОБ СВАРКИ ЛАЗЕРОМ
Известен способ сварки лазером, характеризующийся тем, что свариваемые детали устанавливают в фокусе оптической системы, фокусирующей излучение. Однако при этом способе трудно избежать образования кратеров в центре зоны нагрева, при сварке кольцевых швов значительная энергия излучения бесполезно расходуется на нагрев центальной части стержня.
С целью обеспечения возможности сварки кольцевых швов в зоне нагрева на поверхности свариваемых деталей создают кольцевое распределение интенсивности излучения, при котором в центре зоны нагрева имеет место минимум интенсивности, а максимум отстоит от центра на расстоянии радиуса.
Способ поясняется фиг. 1 — 4.
Для того, чтобы избежать образования кратера 1 в центре сварного ядра 2, радиус R максимума выбирают так, чтобы распределение температуры материала имело горизонтальный участок.
Кольцевое распределение может быть достигнуто несколькими способами, например путем проектирования на поверхность свариваемых деталей 3 ослабляющего светофильтра., прозрачность которого увеличивается от центра к краям.
На фиг. 2 изображен оптический квантовый генератор 4, телескопическая система 5 для уменьшения интенсивности излучения в плоскости ослабляющего светофильтра, ослабляющий светофильтр 6, проекционный объектив
7 и свариваемые детали 3.
5 Кольцевое распределение излучения может быть также получено путем переформирования лазерного луча со сплошным круговым сечением в полый цилиндрический или коь ический пучок. Система аксионов 8 переформи10 ровывает лазерный луч в полый цилиндрический пучок, а система аксиконов 9 — в полый конус.
Предмет изобретения
1. Способ сварки лазером, отличающийся тем, что, с целью обеспечения возможности сварки кольцевых швов в зоне нагрева, созда20 ют кольцевое распределение интенсивности излучения.
2. Способ по п. 1, отличающийся тем, что кольцевое распределение интенсивности излучения создают путем ослабления центральной
25 части луча поглощающим светофильтром.
3. Способ по п. 1, отличающийся тем, что кольцевое распределение интенсивности излучения создают путем переформирования лазерного луча со сплошным сечением в полый пу30 чок с помощью аксиконов.
249513
Риг. 2
Фиг. 4
