Способ получения водостойкого волокна на основе поливинилового спирта
Патент 249544
Классы МПК
Способ получения водостойкого волокна на основе поливинилового спирта
Иллюстрации
Реферат

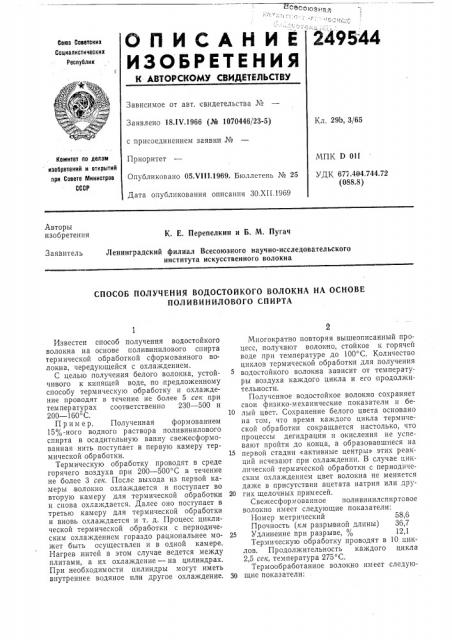

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
249544
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 18.IV.1966 (№ 1070446/23-5) с присоединением заявки №
Приоритет
Опубликовано 05.VIII.1969. Бюллетень № 25
Дата опубликования описания ЗО.XII.1969
Кл. 29b, 3/65
МПК В Olf
УДК 677.404.744.72 (088.8) Комитет по делам изобретений и открытий прн Совете Министров
СССР
Авторы изобретения
К. Е. Перепелкин и Б, М. Пугач
Ленинградский филиал Всесоюзного научно-исследовательского института искусственного волокна
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ВОДОСТОЙКОГО ВОЛОКНА НА ОСНОВЕ
ПОЛИВИНИЛОВОГО СПИРТА
Известен способ получения водостойкого волокна на основе поливинилового спирта термической обработкой сформованного волокна, чередующейся с охлаждением.
С целью получения белого волокна, устойчивого к кипящей воде, по предложенному способу термическую обработку и охлаждение проводят в течение не более 5 сек при тем пер атур ах соответственно 230 — 500 и
200 — 160 С.
Пример. Полученная формованием
I5%-ного водного раствора поливинилового спирта в осадительную ванну свежесформованная нить поступает в первую камеру термической обработки.
Термическую обработку проводят в среде горячего воздуха при 200 †5 С в течение не более 3 сек. После выхода из первой камеры волокно охлаждается и поступает во вторую камеру для термической обработки и снова охлаждается. Далее оно поступает в третью камеру для термической обработки и вновь охлаждается и т. д. Процесс циклической термической обработки с периодическим охлаждением гораздо рациональнее может быть осуществлен и в одной камере.
Нагрев .нитей в этом случае ведется между плитами, а их охлаждение — на цилиндрах.
При необходимости цилиндры могут иметь внутреннее водяное или другое охлаждение.
Многократно повторяя вышеописанный процесс, получают волокно, стойкое к горячей воде при температуре до 100 С. Количество циклов термической обработки для получения водостойкого волокна зависит от температуры воздуха каждого цикла и его продолжительности.
Полученное водостойкое волокно сохраняет свои физико-механические показатели и бе10 лый цвет. Сохранение белого цвета основано на том, что время каждого цикла термической обработки сокращается настолько, что процессы дегидрации и окисления не успевают пройти до конца, а образовавшиеся на
15 первой стадии «активные центры» этих реакций исчезают при охлаждении. В случае циклической термической обработки с периодическим охлаждением цвет волокна не меняется даже в присутствии ацетата натрия или дру20 гих щелочных примесей.
Свежесформованное поливинилспиртовое волокно имеет следующие показатели:
Номер метрический 58,6
Прочность (км разрывной длины) 36,7
25 Удлинение при разрыве, 12,1
Термическую обработку проводят в 10 циклов. Продолжительность каждого цикла
2,5 сек, температура 275 С.
Термообработанное волокно имеет следую30 щие показатели:
Прочность (км разрывной длины) 38,5 удлинение при разрыве, о4 12,6
Цвет белый
Нить устойчива к воде с температурой до
100 С.
Предмет изобретения
Способ получения водостойкого волокна на основе поливинилового спирта термической
249544
4 обработкой оформованното волокна, чередующейся с охлаждением, отличающийся тем, что, с целью получения белого волокна, устойчивого к кипящей воде, термическую обработку и охлаждение проводят в течение не более 5 сек при температурах соответственно
230 — 500 и 200 — 160 С.
Составитель В. Айзикович
Редактор О. С. Филиппова Техред Л. К. Малова Корректор Р. И. Крючкова
Заказ 3342/5 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
