Способ отделки синтетических материалов
Патент 249545
Авторы
Классы МПК
Способ отделки синтетических материалов
Иллюстрации
Реферат

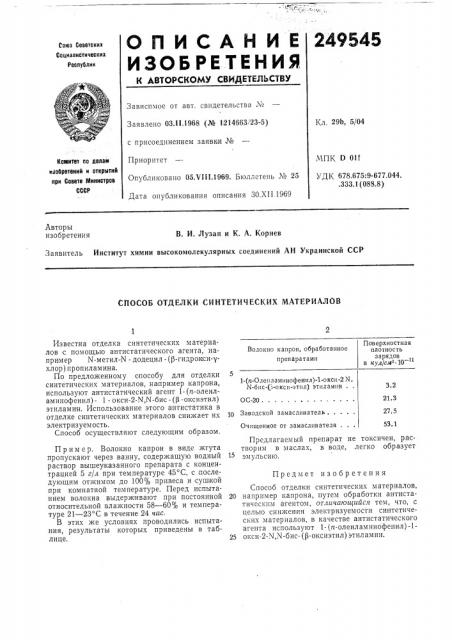

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советсник
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено ОЗ.II.1968 (№ 1214663 23-5) с присоединением заявки №
Приоритет
Опубликовано 05,7111.1969. Бюллетень № 25
Дата опубликования описания ЗО.XI1 1969
Кл, 29Ь, 5/04
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК D 011
УДК 678.675:9-677.044..333.1 (088.8) Авторы изобретения
В. И. Лузан и K. А. Корнев
Заявитель Институт химии высокомолекулярных соединений AH Украинской ССР
СПОСОБ ОТДЕЛКИ СИНТЕТИЧЕСКИХ МАТЕРИАЛОВ
Поверхностная плотность зарядов в куя/см - 10
Волокно капрон, обработанное препаратами
1-(n-Олеиламинофенил)-1-окси-2 N, И-бис-(;-оксп-этил) этиламин .
3,2
21,3
ОС-20 .
27,5
Заводской замасливатель
53,1
Очищенное от замасливателя
Предмет изобретения
Известна отделка синтетических материалов с помощью антистатического агента, например N-метил-N - додецил - (P-гидрокси-ухлор)пропиламина.
По предложенному способу для отделки синтетических материалов, например капрона, используют антистатический агент 1-(n-о е аминофенил) — 1 - окси-2-N N-бис-(р -оксиэтил) этиламин. Использование этого антистатика в отделке синтетических материалов снижает их электр изуем ость.
Способ осуществляют следующим образом.
Пример. Волокно капрон в виде жгута пропускают через ванну, содержащую водный раствор вышеуказанного препарата с концентрацией 5 г/л при температуре 45 С, с последующим отжимом до 100% привеса и сушкой при комнатной температуре. Перед испытанием волокна выдерживают при постоянной относительной влажности 58 — 60% и температуре 21 — 23 С в течение 24 час.
В этих же условиях проводились испытания, результаты которых приведены в таблице, Предлагаемый препарат не токсичен, растворим в маслах, в воде, легко образует эмульсию.
Способ отделки синтетических материалов, 20 например капрона, путем обработки антистатическим агентом, от,гичающийся тем, что, с целью снижения электризуемости синтетических материалов, в качестве антистатического агента используют 1- (и-олеиламинофенил) -125 окси-2-М,N-бис- (p-оксиэтил) этиламин.
