Тьхнйчссказ "^еиблнотекдспособ плactифиka
Патент 249614
Классы МПК
Тьхнйчссказ "^еиблнотекдспособ плactифиka
Иллюстрации
Реферат

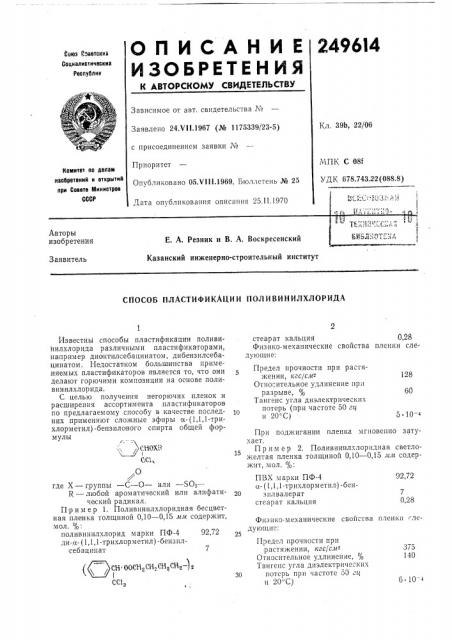

О П И С А Н И Е 249614
ИЗОБРЕТЕН ИЯ
Сава Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Кл. 39b, 22/06
Заявлено 24. т 1!.1967 (№ 1175339/23-5) с присоединением заявки _#_Приоритет
Опубликовано 05,V111.1969. Бюллетень № 25
Дата опубликования описания 25 II.1970
МПК С 081
УДК 678.743,22 (088.8) Комитет оо делам изобретениИ и открытиЯ лри Совете Министров
СССР
Авторы изобретения
E. А. Резник и В. А. Воскресенский
Казанский инженерно-строительный институт
Заявитель
СПОСОБ ПЛАСТИФИКАЦИИ ПОЛИВИНИЛХЛОРИДА
128
10
5 ° 10 4
92,72
ПВХ марки ПФ-4 и- (1,1,1-трихлорметил) -бензилвалерат стеарат кальция
0,28 пленки ле375
140
CH ООСНсСНтСНсСНс \
Са, 30
6 10
Йзвестны способы пластификацни поливннилхлорида различными пластификаторами, например диоктилсебацинатом, дибензилсебацинатом. Недостатком большинства применяемых пластификаторов является то, что они делают горючими композиции на основе поливинилхлорида.
С целью получения негорючих пленок и расширения ассортимента пластификаторов по предлагаемому способу в качестве последних применяют сложные эфиры а-(1,1,1-трихлорметил) -бензилового спирта общеи формулы
Ф
О где Х вЂ” группы — С вЂ” Π— или — SO>—
R — любой аром атический или алифатический радикал.
Пример 1. Поливинилхлоридная бесцветная пленка толщиной 0,10 — 0,15 мя содержит, мол, %: поливипилхлорид м арки ПФ-4 92,72 ди-и- (1,1,1-трихлорметил) -бензилсебаципат 7 стеарат кальция 0,28
Физико-механические свойства пленки следующие:
Предел прочности при растяжении, кгс/смОтносительное удлинение при разрыве, Тангенс угла диэлектрических потерь (при частоте 50 гц и 20 С) При поджигании пленка мгновенно затухает.
П р им е р 2. Поливиинлхлоридная .светложелтая пленка толщиной 0,10 — 0,15 лл содержит, мол. О/о:
Физико-механические свойства дующие:
Предел прочности прп растяжении, кгс/сл -
Относительное удлинение, Тангенс угла диэлектрических потерь при частоте 50 гц и 20"С) 249614
Предмет изобретения
g СНОСНО,— q !
z снося
Составитель Л. Чижова
Редактор О. С. Филиппова Техрсд Л. К. Малова Корректор T. А. Абрамова
Заказ 28, 10 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР
Москва Я-35, Раугпская наб., д. 4 5
Типография, пр. Сапунова, 2
При поджигании пленка мгновенно затухает.
Пример 3. Поливинилхлоридная пленка толщиной 0,01 — 0,015 сл содержит, мол. поливинилхлорид 92,72 (а- (1,1,1-трихлорметил) -бензил)бензолсульфонат 7 стеарат кальция 0,28
Физико-механические свойства пленки следующие:
Предел прочности при растяжении, кгс/см- 456
Относительное удлинение,,р 15
Способ пластификации поливинилхлорида путем введения пластификаторов, отличаюи1ийся тем, что, с целью получения негорючих пленок и расширения ассортимента пластификаторов, в качестве последних п рименяют сложные эфиры Q-(1,1,1-трихлорметил) -бензилового спирта общеи формулы
Ф
О где Х вЂ” группы — С вЂ” Π— или — SO>,—
R — любой ароматический или алифатический радикал.
