Погодоустойчивая скользящая застежка

Погодоустойчивая скользящая застежка

Иллюстрации

Показать все

Реферат

Перекрестные ссылки на родственные заявки

Настоящая заявка подана с испрашиванием приоритета по предварительной заявке США №61/139,861, зарегистрированной 22 декабря 2008 года и озаглавленной "Бегунок скользящей застежки для использования с целью влагозащиты", материалы которой полностью включены в настоящую заявку посредством ссылки.

Область техники

Данное изобретение относится к застежкам и, более конкретно, к погодоустойчивым скользящим застежкам.

Уровень техники

На влагонепроницаемость таких изделий, как предметы одежды, влияют количество и тип имеющихся в них отверстий. В идеальном случае влагонепроницаемая одежда должна быть удобной, легко надеваться и сниматься и обеспечивать свободу движения. Наличие в одежде застежек-молний облегчает процедуры ее надевания и снимания, но может снизить влагонепроницаемость в остальном влагонепроницаемой одежды. Кроме того, застежки-молнии могут снижать комфортность ношения одежды и стеснять движения ее владельца.

Скользящие застежки, такие как молнии, широко используются в швейной промышленности. Типовые молнии для курток и другой верхней одежды включают в себя металлические, тракторные и спиральные молнии. В одежде используются, как правило, молнии большого размера, например №5, 6 или 7. Для влагонепроницаемой одежды предпочтительны спиральные молнии из-за их прочности, устойчивости к коррозии и простоте вшивания в одежду.

Обычные скользящие застежки или изделия, содержащие такие застежки, иногда снабжают различными компонентами, повышающими водостойкость этих застежек или изделий. Например, за застежкой может быть предусмотрен клапан (с внутренней стороны изделия или одежды), что физически блокирует проникновение воды за этот клапан. Однако данное обстоятельство не исключает возможность смачивания тесьмы и зубцов застежки с ее внешней стороны и поэтому может привести к утолщению/объемистости изделия вдоль линии крепления, что очень нежелательно для таких изделий, как одежда. В альтернативном случае на внешнюю сторону тесьмы молнии иногда наносят водонепроницаемое покрытие. И хотя такое покрытие ограничивает проникновение воды через тесьму, оно не препятствует проникновению воды через сцепленные зубцы. Иногда можно применять покрытие, покрывающее зубцы молнии. Но водостойкие покрытия существенно повышают жесткость молнии/застежки, что затрудняет их эксплуатацию и ухудшает внешний вид содержащих их изделий, например предметов одежды. Кроме того, оказываемые на бегунок периодические воздействия, совершаемые при открывании и закрывании застежки, приводят к стиранию и/или смещению указанного покрытия. В результате над сцепляемыми зубцами молнии возникает промежуток, позволяющий воде проходить сквозь эти зубцы. Продолжительное использование застежки вызывает дальнейшее разрушение покрытия и увеличивает указанный промежуток, снижая с течением времени эффективность покрытия и ухудшая внешний вид застежки и соответствующего изделия.

В патенте США №6105214 описан пример влагонепроницаемых молний, звенья которых снабжены покрытием. Этот патент раскрывает звенья молнии, покрытые влагонепроницаемым полиуретановым покрытием, а также способ изготовления таких звеньев. Звенья молнии, изготовленные этим способом, имеют повышенную жесткость из-за наличия слоя покрытия. При обычной эксплуатации молнии указанный слой покрытия отодвигается бегунком молнии. Это позволяет воде проникать сквозь зубцы молнии в точке нахождения бегунка, а также в пределах некоторого расстояния с обеих сторон от бегунка. Кроме того, вследствие периодической эксплуатации бегунка с течением времени происходит разрушение сцепляющихся краев полиуретанового слоя, что позволяет воде проникать через зубцы молнии по всей длине звеньев молнии.

Как правило, производители изделий, снабжаемых застежками-молниями (в частности, производители одежды), приобретают уже готовые тесьмы молнии у изготовителей молний, а затем устанавливают каждую тесьму молнии на предмет одежды, например, путем пришивания или используя клейкие пленки. Если используется клейкая пленка, она должна быть вырезана очень точно (например, с помощью лазерной резки), чтобы соответствующее отверстие в изделии размещалось таким образом, чтобы между краями верхнего слоя готового изделия не было видно клея. Поскольку размер отверстия молнии может варьироваться от изделия к изделию, производителям изделий, в которых используются молнии, иногда приходится резать клейкие пленки различных размеров для размещения тесьм молнии различных размеров. Это не только увеличивает финансовые издержки, но и затрудняет процесс изготовления предметов одежды.

Существует несколько общих типов конструкций скользящих застежек. К примеру, в обычной, не скрытой, застежке бегунок расположен с внешней стороны тесьмы молнии и, как правило, включает в себя боковые направляющие, обеспечивающие заведение спиралей/зубцов внутрь бегунка. Верхняя пластина соединена с нижней пластиной посредством опоры, имеющей в плане округлую или ромбовидную форму и используемой для заведения зубцов молнии в бегунок, к зоне сцепления. Нижняя пластина обычно включает в себя регулирующее ребро, которое направляет зубцы/спирали молнии внутри бегунка и/или оказывает нажим на зубцы молнии. Это нижнее регулирующее ребро выполнено с возможностью разделения тесьм молнии и поднимания зубцов/спиралей каждой звеньенесущей ленты в надлежащее положение, в котором обеспечивается их зацепление с зубцами/спиралью противолежащей звеньенесущей ленты.

В обычной, не скрытой нейлоновой спиральной скользящей застежке нейлоновая спираль, образующая ряд зубцов, пришита к верхней поверхности полоски материала (звеньенесущей ленте). Когда звеньенесущие ленты пришиваются к изделию, такому как одежда, зубцы молнии направлены наружу, а гладкие (без спиралей) нижние поверхности каждой звеньенесущей ленты обращены внутрь в направлении внутренней части изделия. Однако даже если скользящая застежка закрыта, небольшие промежутки между сцепленными зубцами и швы между звеньенесущими лентами и окружающей тканью позволяют воде и/или воздуху проходить с передней стороны к задней стороне молнии.

В отличие от не скрытой нейлоновой спиральной скользящей застежки нейлоновая спираль типичной скрытой скользящей застежки соединена с нижней поверхностью звеньенесущей ленты. Однако и в этом случае, даже если скользящая застежка закрыта, небольшие промежутки между сцепленными зубцами и швы между звеньенесущими лентами и окружающей тканью позволяют воде и/или воздуху проникать через застежку. Упомянутые выше компоненты, добавляемые к обычным, не скрытым скользящим застежкам, можно использовать и со скрытыми скользящими застежками, но и в этом случае сохраняются их те же самые недостатки. Кроме того, верхняя пластина в известных скрытых скользящих застежках может вызывать собирание в складки, замятие и/или разделение смежных краев вышележащей ткани/материала или покрытия при перемещении между ними дужки застежки во время эксплуатации застежки. Со временем это изнашивание краев, обусловленное замятием, увеличивает размер зазора и может привести к отделению тесьмы молнии от вышележащих слоев, таких как ткань, клей, покрытие и т.д.

Обычные скользящие застежки могут быть установлены в изделие различными способами, например путем пристрачивания/пришивания или с использованием клея. Звеньенесущие ленты также могут быть покрыты водонепроницаемым покрытием, как упоминалось выше. Тем не менее нанесение клея или покрытия на звеньенесущие ленты молнии (т.е. на ленты, соединенные с зубцами или спиралями) в настоящее время требует послепроизводственной обработки, в ходе которой лист клея/покрытия вырезают в соответствии с периметром звеньенесущей ленты молнии. Вырез должен включать отверстие, совпадающее по форме с отверстием открытой части звеньенесущей ленты молнии. Отверстие, как правило, имеет ширину, равную или превышающую ширину бегунка во избежание заклинивания бегунка. Дополнительные этапы, необходимые для послепроизводственной обработки по нанесению клея/покрытия, увеличивают расходы и время на подготовку скользящей застежки для установки в изделие. Кроме того, в результате этого обстоятельства часть звеньенесущей ленты молнии остается незащищенной от действий атмосферных условий и, соответственно, снижает погодоустойчивость готового изделия.

Сущность изобретения

В настоящем изобретении заявляются следующие объекты: бегунок, тесьма молнии, способ изготовления погодоустойчивой скользящей застежки, способ установки погодоустойчивой скользящей застежки на изделие и изделие, оснащенное бегунком.

Предложенный бегунок, содержит:

верхнюю пластину, имеющую выступающее вниз верхнее регулирующее ребро;

нижнюю пластину, которая по существу параллельна верхней пластине и имеет выступающие вверх нижние боковые направляющие, причем верхняя поверхность этих нижних боковых направляющих отстоит по вертикали от нижней поверхности верхней пластины на первое вертикальное расстояние;

и опору, проходящую от верхней поверхности нижней пластины к нижней поверхности верхней пластины,

при этом бегунок выполнен с возможностью пропускания тесьмы молнии и вышележащего слоя между нижней поверхностью верхней пластины и верхней поверхностью нижних боковых направляющих,

причем выступающее вниз верхнее регулирующее ребро выполнено с возможностью разделения первого и второго участков вышележащего слоя для облегчения открывания или закрывания молнии посредством бегунка.

Согласно одному из вариантов изобретения нижняя пластина дополнительно содержит нижнее регулирующее ребро, расположенное на верхней поверхности нижней пластины и разделяющее участок верхней поверхности нижней пластины на первый канал и второй канал.

Согласно одному из вариантов изобретения указанное первое вертикальное расстояние находится в пределах от 0,036 дюйма до 0,052 дюйма (0,91-1,32 мм).

Согласно одному из вариантов изобретения второе вертикальное расстояние, измеряемое от нижней поверхности верхней пластины до верхней поверхности нижней пластины, превышает толщину вышележащего слоя на величину, лежащую пределах от 0,110 дюйма до 0,128 дюйма (2,8-3,25 мм).

Согласно одному из вариантов изобретения высота нижних боковых направляющих находится в пределах от 0,106 дюйма до 0,124 дюйма (2,69-3,15 мм).

Согласно одному из вариантов изобретения величина первого вертикального расстояния находится в пределах от значения высоты нижней боковой направляющей до удвоенного значения высоты этой нижней боковой направляющей.

Согласно одному из вариантов изобретения по меньшей мере одна сторона верхнего регулирующего ребра проходит вниз под углом, лежащим в пределах примерно от 30 до 39 градусов.

Согласно одному из вариантов изобретения по меньшей мере одна пределах примерно от 15 до 26 градусов.

Согласно одному из вариантов изобретения высота верхнего регулирующего ребра находится в пределах от 0,018 дюйма до 0,030 дюйма (0,46-0,76 мм).

Согласно одному из вариантов изобретения верхняя пластина содержит выступающие вниз боковые направляющие.

Предложенная тесьма молнии содержит:

первую звеньенесущую ленту и вторую звеньенесущую ленту, имеющие соответствующие внутренние и внешние продольные края и соответствующие верхние и нижние поверхности;

первый клейкий слой, соединенный с верхней поверхностью первой звеньенесущей ленты и выполненный с возможностью соединения с первым участком материала, причем этот первый участок материала вместе с первой звеньенесущей лентой имеют первую суммарную толщину;

второй клейкий слой, соединенный с верхней поверхностью второй звеньенесущей ленты и выполненный с возможностью соединения со вторым участком материала;

первый ряд зубцов, соединенный с зоной, находящейся на внутреннем продольном крае первой звеньенесущей ленты или расположенной вблизи этого края;

второй ряд зубцов, соединенный с зоной, находящейся на внутреннем продольном крае второй звеньенесущей ленты или расположенной вблизи этого края;

и бегунок, присоединенный по меньшей мере к одному из первого и второго рядов зубцов и имеющий верхнюю пластину, нижнюю пластину и поперечный промежуток, предусмотренный по вертикали между верхней и нижней пластинами, причем высота этого поперечного промежутка превышает указанную первую суммарную толщину.

Согласно одному из вариантов изобретения первый клейкий слой содержит влагонепроницаемое вещество.

Согласно одному из вариантов изобретения часть первого клейкого слоя расположена поверх части первого ряда зубцов.

Согласно одному из вариантов изобретения указанный первый клейкий слой содержит активируемое при нагревании вещество.

Согласно одному из вариантов изобретения указанный первый клейкий слой содержит клейкую пленку.

Согласно одному из вариантов изобретения тесьма дополнительно содержит защитный слой, расположенный на верхней поверхности первого клейкого слоя.

Согласно одному из вариантов изобретения указанная первая суммарная толщина дополнительно включает толщину первого клейкого слоя.

Предложенный способ изготовления погодоустойчивой скользящей застежки содержит следующие этапы:

нанесение клея на первую звеньенесущую ленту и вторую звеньенесущую ленту;

присоединение, посредством указанного клея, первого ряда зубцов молнии к первой звеньенесущей ленте и второго ряда зубцов молнии ко второй звеньенесущей ленте, причем указанным клеем покрывают часть первого ряда зубцов молнии и часть второго ряда зубцов молнии;

соединение первого ряда зубцов молнии со вторым рядом зубцов молнии.

Согласно одному из вариантов изобретения этап нанесения клея включает нанесение клея на верхние поверхности первой и второй звеньенесущих лент.

Согласно одному из вариантов изобретения клей содержит влагонепроницаемое вещество.

Предложенный способ установки погодоустойчивой скользящей застежки на изделие содержит следующие этапы:

обеспечение наличия первой звеньенесущей ленты и второй звеньенесущей ленты, из которых первая звеньенесущая лента соединена с первым рядом зубцов молнии, а вторая звеньенесущая лента соединена со вторым рядом зубцов молнии, при этом первая и вторая звеньенесущие ленты включают клей;

обеспечение наличия слоя, содержащего первый прилежащий краевой участок и второй прилежащий краевой участок, разделенные продольной прорезью, причем этот слой представляет собой часть изделия;

присоединение первой звеньенесущей ленты к указанному первому прилежащему краевому участку с помощью клея, причем этот первый прилежащий краевой участок перекрывает часть первого ряда зубцов молнии;

и присоединение второй звеньенесущей ленты к указанному второму прилежащему краевому участку с помощью клея, причем этот второй прилежащий краевой участок перекрывает часть второго ряда зубцов молнии.

Согласно одному из вариантов изобретения указанный клей находится на верхних поверхностях первой и второй звеньенесущих лент, при этом первый и второй ряды зубцов молнии расположены на нижней поверхности первой и второй звеньенесущих лент, а ширина указанной продольной прорези не превышает 0,03937 дюйма (1 мм).

Предложенное изделие содержит:

слой материала, включающий в себя первый прилежащий краевой участок и второй прилежащий краевой участок, разделенные продольной прорезью;

первую звеньенесущую ленту, соединенную клеем с нижней поверхностью первого продольного краевого участка;

вторую звеньенесущую ленту, соединенную клеем с нижней поверхностью второго продольного краевого участка;

первый ряд зубцов молнии, присоединенный к нижней поверхности первой звеньенесущей ленты;

второй ряд зубцов молнии, присоединенный к нижней поверхности второй звеньенесущей ленты;

бегунок, имеющий верхнюю пластину, нижние боковые направляющие и также первый и второй каналы, причем первый ряд зубцов проходит через первый канал, а второй ряд зубцов проходит через второй канал, при этом первая звеньенесущая лента, вторая звеньенесущая лента, первый прилежащий краевой участок и второй прилежащий краевой участок расположены между верхней пластиной и нижними боковыми направляющими,

причем первый и второй прилежащие краевые участки перекрывают часть первого и второго рядов зубцов.

Согласно одному из вариантов изобретения ширина указанной продольной прорези не превышает 0,03937 дюйма (1 мм).

Согласно одному из вариантов изобретения указанный материал является влагонепроницаемым.

Согласно одному из вариантов изобретения указанные первый и второй ряды зубцов молнии содержат нейлоновые спирали.

Согласно одному из вариантов изобретения изделие представляет собой предмет одежды.

Краткое описание чертежей

Ниже изобретение описано на примере конкретных вариантов его выполнения со ссылкой на прилагаемые чертежи. Описанные варианты носят иллюстративный характер и не должны рассматриваться как ограничение правовой охраны изобретения, при этом:

фиг.1 сверху изображает известную не скрытую скользящую застежку;

фиг.2 сверху изображает известную скрытую скользящую застежку;

фиг.3 сверху изображает заявляемую погодоустойчивую скользящую застежку;

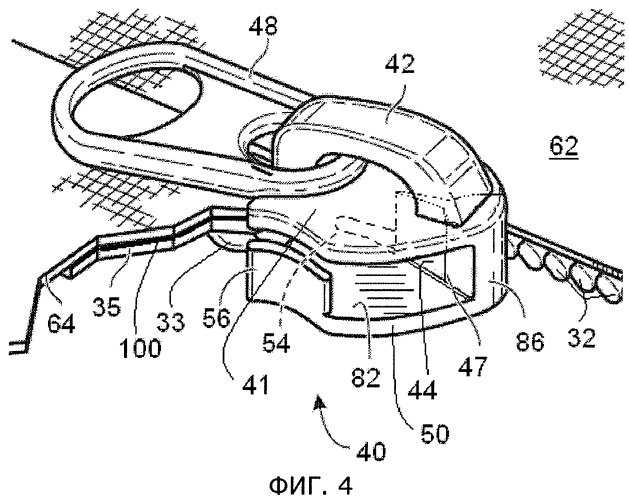

фиг.4 в аксонометрии изображает заявляемую скользящую застежку; фиг.5а и 5b сбоку изображают известные бегунки;

фиг.6с и 5d сбоку изображают модифицированные бегунки, соответствующие настоящему изобретению;

фиг.6а и 6b в аксонометрии изображают известные бегунки;

фиг.6с и 6d в аксонометрии изображают модифицированные бегунки, соответствующие настоящему изобретению;

фиг.7а сверху изображает известный бегунок;

фиг.7b сверху изображает модифицированный бегунок, соответствующий настоящему изобретению;

фиг.8а и 8b в сечении, выполненном по показанной на фиг.7а линии X-X, изображают известный бегунок;

фиг.8с в сечении, выполненном по показанной на фиг.7b линии X-X, изображает модифицированный бегунок, соответствующий настоящему изобретению;

фиг.9а-9c в сечении изображают известную скрытую скользящую застежку спирального типа;

фиг.10 в сечении, выполненном по показанной на фиг.3 линии X-X, изображает заявляемую погодоустойчивую скользящую застежку;

фиг.11 сверху изображает модифицированный бегунок, соответствующий настоящему изобретению;

фиг.12a в сечении, выполненном по показанной на фиг.11 линии X-X, изображает модифицированный бегунок, соответствующий настоящему изобретению;

фиг.12b в сечении, выполненном по показанной на фиг.11 линии Y-Y, изображает модифицированный бегунок, соответствующий настоящему изобретению;

фиг.12c в сечении, выполненном по показанной на фиг.11 линии Z-Z, изображает модифицированный бегунок, соответствующий настоящему изобретению;

фиг.12d в разрезе в увеличенном масштабе изображает показанное на фиг.12а и 12b верхнее регулирующее ребро, соответствующее настоящему изобретению;

фиг.13а и 13b сверху изображают, соответственно, верхнюю и нижнюю пластины обычного бегунка;

фиг.13c и 13d сверху изображают, соответственно, верхнюю и нижнюю пластины модифицированного бегунка, соответствующего настоящему изобретению;

фиг.14 изображает блок-схему способа изготовления тесьмы молнии для заявляемой погодоустойчивой скользящей застежки;

фиг.15 изображает блок-схему другого варианта способа изготовления тесьмы молнии для заявляемой погодоустойчивой скользящей застежки;

и фиг.16 изображает блок-схему способа установки в изделие заявляемой погодоустойчивой скользящей застежки.

Подробное описание вариантов изобретения

Нижеследующее подробное описание снабжено ссылками на прилагаемые чертежи, которые составляют неотъемлемую часть настоящей заявки и иллюстрируют возможные варианты изобретения. Следует понимать, что возможны и другие варианты изобретения, в которых предусмотрены структурные или логические изменения, не выходящие за рамки патентных притязаний. Поэтому последующее подробное описание не следует трактовать как ограничение объема правовой охраны изобретения, и совокупность вариантов изобретения и их эквиваленты должны определяться приложенной формулой.

В свою очередь различные операции могут быть описаны в данной заявке в виде группы дискретных операций, что облегчает понимание представленных вариантов; однако порядок их упоминания в тексте не должен трактоваться как указание на то, что эти операции зависят от порядка их осуществления.

В описании встречаются пространственные указания, такие как вверх/вниз, сзади/спереди и сверху/снизу. Такие указания используются просто для облегчения обсуждения и не предназначены для ограничения случаев применения раскрытых вариантов.

В заявке используются термины "связанный" и "соединенный", а также их производные. Следует понимать, что эти термины не являются синонимами. Напротив, в отдельных вариантах изобретения термин "соединенные" может быть использован для указания на то, что два или более элемента находятся в непосредственном физическом или электрическом контакте друг с другом. Термин "связанные" тоже может означать, что два или более элементов находятся в непосредственном физическом или электрическом контакте. Однако "связанные" может также означать, что два или более элементов не находятся в непосредственном контакте друг с другом, но все же они действуют совместно и взаимодействуют друг с другом.

Согласно данному описанию выражение вида "A/B" или вида "A и/или B" означает (A), (B), или (A и В). Согласно данному описанию выражение вида "по меньшей мере одна из A, B, и C" означает (А), (В), (С), (A и B), (A и С), (В и С), или (А, В и С). Согласно данному описанию выражение вида "(А)B" означает, (В) или (АВ), т.е. А является необязательным элементом.

В описании используются термины "вариант изобретения" или "варианты изобретения", каждый из которых может относиться к одному или нескольким одинаковым или различным вариантам изобретения. Кроме того, термины "содержащий", "включающий", "имеющий" и подобные им при использовании по отношению к вариантам изобретения являются синонимами.

Термины "скользящая застежка" и "молния" могут использоваться в настоящей заявке как взаимозаменяемые для обозначения застежки, включающей бегунок и ряды звеньев/зубцов/спиралей, которые могут обратимым образом входить в зацепление в результате перемещения бегунка вдоль этих рядов, причем сцепление или разделение звеньев/зубцов/спиралей происходит в зоне бегунка. Предполагается, что термины "скользящая застежка" или "молния" охватывают скользящие застежки всех типов, как известные из уровня техники, так и еще только разрабатываемые, включая спиральные/витые молнии, нейлоновые молнии, пластмассовые формованные молнии, молнии с формованными зубцами, молнии Vision, металлические молнии, пластмассовые молнии и т.д. Описанные в данной заявке скользящие застежки/молнии охватывают скользящие застежки с открытым концом (например, открытые сверху и закрытые снизу, закрытые сверху и открытые снизу, открытые сверху и открытые снизу), скользящие застежки с закрытым концом, и скрытые скользящие застежки (т.е. застежки, у которых спирали соединены с нижней поверхностью звеньенесущей ленты или с внутренними краями звеньенесущих лент, а ленты согнуты/сложены с размещением спиралей снизу внешних поверхностей лент). В некоторых вариантах изобретения скользящая застежка/молния содержит два бегунка или большее их количество. Термин "тесьма молнии" может быть использован для обозначения звеньенесущих лент или соединительных отворотов, соединенных с зубцами/спиралями.

Признаки "зубцы", "зубцы/спирали", "спирали", "зубцы молнии" и "спирали молнии" могут использоваться в заявке взаимозаменяемым образом для обозначения любых повторяющихся звеньев, образующих сцепленную цепь в скользящей застежке. "Звеньенесущая лента" может относиться к любому материалу, с которым соединены "зубцы". "Зубцы" могут представлять собой непрерывные или полунепрерывные звенья (например, витые спирали, ступенчатые спирали) или отдельные звенья (например, шипы/зубья). Зубцы могут быть связаны непосредственно друг с другом и/или связаны с каким-либо участком звеньенесущей ленты, например, проходить вдоль края и/или вдоль верхней или нижней поверхности звеньенесущей ленты. Например, в "скрытой молнии" спирали могут быть связаны с нижней поверхностью звеньенесущей ленты, ближайшей к внутренней кромке ленты, в результате чего зубцы не будут видны или будут видны совсем незначительно, если смотреть на верхнюю поверхность звеньенесущей ленты. Зубцы могут быть сформированы/изготовлены как неотъемлемая часть звеньенесущей ленты (например, быть пришитыми/пристроченными к ленте при изготовлении звеньенесущей ленты). В альтернативном случае зубцы могут быть образованы отдельно от звеньенесущей ленты и/или прикреплены к ней путем обжимания, литьевого формирования, вплетения, прикрепления, пристегивания или любым другим способом, известным из уровня техники. Зубцы могут содержать металл, нейлон, керамику, пластмассу, один или несколько полимеров, полиэстер, поливинилхлорид и т.д. Перед, во время или после изготовления зубцов и/или звеньенесущих лент их можно покрывать полимером (например, полиуретаном, поливинилхлоридом и др.) или другим подходящим веществом, усиливающим влагонепроницаемость и/или сглаживающим одну или несколько поверхностей зубцов.

В настоящем изобретении предложены компоненты и системы погодоустойчивых скользящих застежек, а также способы их изготовления. Предложенные скользящие застежки просты в эксплуатации, но при этом обеспечивают влагонепроницаемость в экстремальных условиях без ухудшения своих свойств с течением времени. В изобретении также описаны компоненты скользящих застежек, способы формирования/использования погодоустойчивых скользящих застежек и системы застежек, обладающих свойствами погодоустойч и вости.

Согласно раскрытым в данном описании вариантам изобретения, чтобы обеспечивать возможность прохождения вышележащего материала через бегунок при открывании и закрывании застежки, модифицированный бегунок имеет увеличенный зазор между верхней пластиной и нижней пластиной, увеличенный зазор между верхней пластиной и направляющими на нижней стороне, и/или может не иметь направляющих на верхней стороне. Такая конструкция позволяет снизить или вообще исключить вероятность собирания в складки вышележащего материала или вероятность какого-либо другого его нарушения, а также обеспечивает лучшее закрывание застежки. В некоторых вариантах изобретения тесьма молнии содержит зубцы или спирали, соединенные со звеньенесущими лентами (например, с нижней поверхностью лент) таким образом, что звеньенесущие ленты по меньшей мере частично покрывают зубцы или спирали. В других вариантах изобретения тесьма молнии так соединена с нижней стороной вышележащей ткани, что один или несколько краев вышележащей ткани проходит по меньшей мере частично поверх зубцов или спиралей. Согласно изобретению модифицированный бегунок впускает в себя тесьму молнии и вышележащую ткань/материал, в пространство между своими верхней и нижней пластинами, таким образом, что прохождение бегунка вдоль тесьмы молнии при закрывании молнии сводит друг к другу внутренние края вышележащей ткани и/или лент над зубцами/спиралями с предотвращением или минимизированием возможностей для проникновения ветра и влаги сквозь зубцы/спирали.

Согласно изобретению бегунок скользящей застежки или молнии может включать в себя механические компоненты, минимизирующие попадание влаги через цепочку молнии и/или зубцы молнии. В некоторых вариантах изобретения один или несколько компонентов скользящей застежки/молнии снабжены водонепроницаемым покрытием, что предотвращает проникновение влаги через цепочку/зубцы молнии, обеспечивая при этом нормальную эксплуатацию бегунка молнии. В одном из вариантов изобретения влагонепроницаемая молния включает в себя бегунок с увеличенным зазором, принимающим в себя вышележащий влагонепроницаемый слой (например, самого материала одежды) в процессе эксплуатации молнии. Некоторые варианты изобретения характеризуются бегунком, обеспечивающим возможность пропускания через себя зубцов молнии и влагонепроницаемого слоя без истирания влагонепроницаемого покрытия и/или тканей, а также без сдвигания покрытия/ткани во время эксплуатации молнии. В одном варианте изобретения бегунок содержит один или несколько компонентов, обеспечивающих возможность покрывания тесьмы/зубцов молнии тонким слоем влагонепроницаемой ткани. В некоторых вариантах изобретения бегунок выполнен, таким образом что может нормально функционировать, позволяя слою водонепроницаемой ткани проходить через себя, а не вытесняться собою.

Фиг.1 сверху изображает известную не скрытую скользящую застежку, описанную в целом выше в разделе "уровень техники". Скользящая застежка 1 включает в себя первый и второй ряды зубцов 2, прикрепленных к соответствующим звеньенесущим лентам 4. Каждая звеньенесущая лента 4 пришита швами 8 к смежному краю 6 окружающей ткани 7. В проиллюстрированном варианте изобретения верхняя пластина 11 бегунка соединяется своею внешней поверхностью (т.е. поверхностью, обращенной в противоположную сторону от пользователя предмета одежды) с дужкой 12, к которой крепится язычок 18. Язычок 18 используется для перемещения бегунка вдоль первого и второго рядов зубцов 2 с обеспечением соединения и разделения противолежащих рядов зубцов.

Фиг.2 сверху изображает известную не скрытую скользящую застежку, описанную в целом выше в разделе "уровень техники". Эта скользящая застежка 91 включает в себя первый и второй ряды зубцов 94, прикрепленных к соответствующим звеньенесущим лентам (см. например, фиг.9a-9c, где показана звеньенесущая лента 99). Каждая звеньенесущая лента пришита швами 8 к смежному краю 96 окружающей ткани 7. Звеньенесущие ленты расположены ниже ткани или другого вышележащего материала, что минимизирует заметность застежки. В проиллюстрированном примере нижняя пластина 93 бегунка соединяется своею внешней поверхностью (т.е. поверхностью, обращенной в противоположную сторону от пользователя предмета одежды) с дужкой 92, к которой крепится язычок 97. Язычок 97 используется для перемещения бегунка вдоль первого и второго рядов зубцов с обеспечением соединения и разделения противолежащих рядов зубцов. Когда ряды зубов скрепляются друге другом, между смежными краями 96 окружающей ткани 7 остается промежуток 95 (см. также фиг.9a-9c).

Фиг.3 сверху изображает заявляемую погодоустойчивую скользящую застежку. Как следует из рисунка, эта скользящая застежка 31 включает в себя модифицированный бегунок с язычком 48, первую звеньенесущую ленту 34, вторую звеньенесущую ленту 35, первый ряд зубцов 32, прикрепленных к внутреннему краю 38 первой звеньенесущей ленты 34, и второй ряд зубцов 33, прикрепленных к внутреннему краю 39 второй звеньенесущей ленты 35. В альтернативном случае первый и второй ряды зубцов 32, 33 могут быть присоединены к нижним сторонам первой и второй лент 34, 35, соответственно. Зубцы 32, 33 могут соединяться с первой и второй звеньенесущими лентами 34, 35 вдоль участка каждой ленты, ближайшего к внутренним краям 38, 39 лент. Например, в одном варианте изобретения первый и второй ряды зубцов 32, 33 соединены с нижними сторонами лент 34, 35 вблизи внутренних краев 38, 39, вследствие чего внутренние края 38, 39 соединяются друг с другом или перекрывают первый и второй ряды зубцов, когда первый и второй ряды зубов сцеплены. В альтернативном случае, первый и второй ряды зубцов 32, 33 могут быть присоединены к верхним поверхностям соответствующей ленты 34, 35. Звеньенесущие ленты 34, 35 и связанные с ними соответствующие ряды зубцов 32, 33 могут обозначаться в настоящей заявке термином "тесьма молнии".

Скользящая застежка 31 вдоль своей верхней поверхности присоединена к нижней стороне вышележащего материала (например, изделия или предмета одежды), такой как первый участок 62 вышележащего материала и второй участок 64 вышележащего материала, причем присоединена с помощью клея 78. Клей 78 можно наносить на первую и вторую звеньенесущие ленты 34, 35 во время или после изготовления тесьмы молнии, причем его можно наносить в виде жидкости, листа, путем распыления, путем вшивания в твердом состоянии в звеньенесущие ленты и т.д. В некоторых вариантах изобретения на клей 78 может быть нанесен съемный вышележащий слой, обеспечивающий защиту клея до момента установки тесьмы молнии в изделие. Согласно другим вариантам изобретения клей 78 наносят на нижнюю сторону изделия там, где должна устанавливаться тесьма молнии. Клей 78 может представлять собой твердое или полутвердое вещество, причем для активации или усиления его адгезивных свойств можно применять тепло/давление. В некоторых вариантах изобретения клей 78 можно не использовать. В других вариантах клей 78 предусмотрен как на верхней, так и на нижней поверхностях звеньенесущих лент для обеспечения приклеивания лент между двумя слоями материала (например, между внешним слоем изделия и внутренней подкладкой).

Первый участок 62 и/или второй участок 64 могут быть выполнены из любого подходящего материала, такого как ткань, полимер или любое другое гибкое или полугибкое вещество. Первый участок 62 и второй участок 64 разделены прорезью 61. В некоторых вариантах изобретения прорезь 61, выполненная в вышележащей ткани, может быть образована путем резания лазером, механическим инструментом и т.п. и/или может быть образована в результате совмещения бокового края первого участка 62 с боковым краем второго участка 64 (например, вблизи шва или на нем). В некоторых вариантах изобретения расстояние между первым прилежащим краем 63 и вторым прилежащим краем 65 прорези 61 (т.е. ширина прорези 61) меньше или равно 0,03937 дюйма (т.е. 1 мм). В других вариантах изобретения прорезь 61 составляет по ширине от 0,03937 дюйма до 0,07874 дюйма (1-2 мм). Ширина прорези 61 может различаться в разных вариантах изобретения и может находиться в пределах от 0,003937 дюйма до 0,019685 дюйма (0,1-0,5 мм), от 0,019685 дюйма до 0,059055 дюйма (0,5-1,5 мм), от 0,03937 дюйма до 0,11811 дюйма (1-3 мм), от 0,07874 дюйма до 0,15748 дюйма (2-4 мм), от 0,03937 дюйма до 0,196851 дюйма (1-5 мм), от 0,196851 дюйма до 0,39371 дюйма (5-10 миллиметров) и т.д. В некоторых вариантах изооретения ширина прорези 61 может варьироваться вдоль ее длины, например, прорезь 61 имеет ширину менее 0,007874 дюйма (0,2 мм) в ее начале и конце и имеет ширину от 0,007874 дюйма до 0,03937 дюйма (0,2-1,0 мм) в средней точке ее длины.

Первая звеньенесущая лента 34 может быть прикреплена к нижней стороне первого участка 62, а вторая звеньенесущая лента 35 к нижней стороне второго участка 64, пришиванием, пристрачиванием, приклеиванием и т.д. Погодоустойчивую скользящую застежку 31 можно внедрять в изделие любого вида, например в предметы одежды (такие как, куртки, брюки и т.д.), сумки, походные принадлежности (например, палатки, спальные мешки, рюкзаки), а также другие изделия, причем как во время, так и после изготовления изделия. Кроме того, погодоустойчивая скользящая застежка и/или любой из ее компонентов может поставляться на рынок в виде отдельного элемента для последующей установки конечным пользователем.

В проиллюстрированном на чертеже варианте изобретения первый и второй участки 62, 64 в поперечном направлении (т.е. направлении, перпендикулярном длине молнии) выходят за пределы внешних продольных краев 68, 69 первой и второй лент 34, 35, соответственно, образуя собой участок стенки/поверхности изделия. В одном из вариантов изобретения слой 60 материала представляет собой переднюю часть куртки, у которой первый и второй участки 62, 64 являются левой и правой передними полами. Первый и/или второй участки 62, 64, к которым крепят молнию, могут включать в себя материал, используемый при изготовлении изделия, и могут быть выбраны исходя из целей применения этого изделия. Соответственно, первый и второй участки 62, 64 могут включать в себя любой подходящий материал, такой как ткань из натуральных волокон (например, хлопок или шерсть), ткань из
