Система и способ управления безопасностью между портативным вычислительным устройством и установочной станцией портативного вычислительного устройства

Система и способ управления безопасностью между портативным вычислительным устройством и установочной станцией портативного вычислительного устройства

Иллюстрации

Показать все

Реферат

РОДСТВЕННЫЕ ЗАЯВКИ

Настоящая заявка испрашивает приоритет по предварительной заявке на патент США, порядковый № 61/164058, озаглавленной "Система и способ управления безопасностью между портативным вычислительным устройством и установочной станцией портативного вычислительного устройства", поданной 27 марта 2009 года.

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение в целом относится к портативным вычислительным устройствам, а более конкретно к установочным станциям портативного вычислительного устройства.

ОПИСАНИЕ ПРЕДШЕСТВУЮЩЕГО УРОВНЯ ТЕХНИКИ

Портативные вычислительные устройства (PCD) распространены повсеместно. Эти устройства могут включать в себя сотовые телефоны, портативные цифровые помощники (PDA), портативные игровые консоли, карманные компьютеры и другие портативные электронные устройства. По мере развития технологии PCD становятся все более мощными и начинают конкурировать с ноутбуками и настольными компьютерами по вычислительной мощности и возможностям хранения.

Однако одним из недостатков использования PCD является небольшой форм-фактор, типично связанный с ними. По мере того, как PCD становится меньше и становится более легким для переноски, использование PCD может стать более сложным. Дополнительно, небольшой форм-фактор PCD может ограничивать количество портов, или соединений, которые могут быть включены в корпус, или оболочку, PCD. По существу, даже по мере того, как PCD становятся более мощными и имеют увеличенные возможности, доступ к мощности и возможностям может быть ограничен размерами PCD.

Соответственно, требуется улучшенная система и способ для извлечения пользы из вычислительных возможностей, предоставляемых PCD.

СУЩНОСТЬ РАСКРЫТИЯ

Раскрывается способ управления безопасностью портативного вычислительного устройства (PCD) и установочной станцией PCD, который может включать в себя определение того, сопряжено ли PCD с установочной станцией PCD, когда PCD устанавливается в установочную станцию PCD, запуск вызова внутренней безопасности, когда PCD не сопряжено с установочной станцией PCD, запрос у пользователя первичного кода доступа и определение того, является ли первичный код доступа верным. Способ может также включать в себя завершение вызова внутренней безопасности, когда код доступа верный, и предоставление ограниченного доступа к элементам содержимого и приложениям PCD через установочную станцию PCD.

Дополнительно, способ может включать в себя определение того, предпринята ли попытка доступа к защищенному элементу на PCD, запрос у пользователя вторичного кода доступа, когда попытка доступа к защищенному элементу предпринята, и определение того, является ли вторичный код доступа верным. Способ может также включать в себя предоставление ограниченного доступа к памяти PCD, когда вторичный код доступа неверен, и предоставление полного доступа к памяти PCD, когда вторичный код доступа верен. Более того, способ может включать в себя блокировку доступа к памяти PCD, когда первичный код доступа неверен, и передачу информации местоположения, связанного с PCD, в центр безопасности.

В этом аспекте, способ может включать в себя разрешение полного доступа к памяти PCD и памяти установочной станции PCD, когда PCD сопряжено с установочной станцией PCD. Способ может также включать в себя определение того, предпринята ли попытка доступа к памяти установочной станции PCD, запрос у пользователя третичного кода доступа, и определение того, является ли третичный код доступа верным. Дополнительно, способ может включать в себя разрешение полного доступа к памяти установочной станции PCD, когда третичный код доступа верен, и блокировку доступа к памяти установочной станции PCD, когда третичный код доступа неверен.

В другом аспекте, раскрывается портативное вычислительное устройство, которое может включать в себя средство для определения того, сопряжено ли PCD с установочной станцией PCD, когда PCD устанавливается в установочную станцию PCD, средство для запуска вызова внутренней безопасности, когда PCD не сопряжено с установочной станцией PCD, средство для запроса у пользователя первичного кода доступа и средство для определения того, является ли первичный код доступа верным. Портативное вычислительное устройство может также включать в себя средство для завершения вызова внутренней безопасности, когда код доступа верный, и средство для предоставления ограниченного доступа к элементам содержимого и приложениям PCD через установочную станцию PCD.

Портативное вычислительное устройство может дополнительно включать в себя средство для определения того, предпринята ли попытка доступа к защищенному элементу на PCD, средство для запроса у пользователя вторичного кода доступа, когда попытка доступа к защищенному элементу предпринята, и средство для определения того, является ли вторичный код доступа верным. Портативное вычислительное устройство может также включать в себя средство для предоставления ограниченного доступа к памяти PCD, когда вторичный код доступа неверен, и средство для предоставления полного доступа к памяти PCD, когда вторичный код доступа верен.

В этом аспекте, портативное вычислительное устройство может включать в себя средство для блокировки доступа к памяти PCD, когда первичный код доступа неверен, и средство для передачи информации местоположения, связанного с PCD, в центр безопасности. Портативное вычислительное устройство может также включать в средство для разрешения полного доступа к памяти PCD и памяти установочной станции PCD, когда PCD сопряжено с установочной станцией PCD. Портативное вычислительное устройство может включать в себя средство для определения того, предпринята ли попытка доступа к памяти установочной станции PCD, средство для запроса у пользователя третичного кода доступа, и средство для определения того, является ли третичный код доступа верным. Дополнительно, портативное вычислительное устройство может включать в себя средство для разрешения полного доступа к памяти установочной станции PCD, когда третичный код доступа верен, и средство для блокировки доступа к памяти установочной станции PCD, когда третичный код доступа неверен.

В еще одном аспекте, раскрывается портативное вычислительное устройство, которое может включать в себя процессор, выполненный с возможностью определения того, сопряжено ли PCD с установочной станцией PCD, когда PCD устанавливается в установочную станцию PCD, запуска вызова внутренней безопасности, когда PCD не сопряжено с установочной станцией PCD, запроса у пользователя первичного кода доступа и определения того, является ли первичный код доступа верным.

Процессор может также быть выполнен с возможностью завершения вызова внутренней безопасности, когда код доступа верный, и предоставления ограниченного доступа к элементам содержимого и приложениям PCD через установочную станцию PCD. Дополнительно, процессор может также быть выполнен с возможностью определения того, предпринята ли попытка доступа к защищенному элементу на PCD, запроса у пользователя вторичного кода доступа, когда попытка доступа к защищенному элементу предпринята, и определения того, является ли вторичный код доступа верным. Процессор может также быть выполнен с возможностью предоставления ограниченного доступа к памяти PCD, когда вторичный код доступа неверен, и предоставления полного доступа к памяти PCD, когда вторичный код доступа верен.

В этом аспекте, процессор может быть выполнен с возможностью блокировки доступа к памяти PCD, когда первичный код доступа неверен, и передачи информации местоположения, связанного с PCD, в центр безопасности. Процессор может также быть выполнен с возможностью разрешения полного доступа к памяти PCD и памяти установочной станции PCD, когда PCD сопряжено с установочной станцией PCD. Процессор может быть выполнен с возможностью определения того, предпринята ли попытка доступа к памяти установочной станции PCD, запроса у пользователя третичного кода доступа, и определение того, является ли третичный код доступа верным. Более того, процессор может быть выполнен с возможностью разрешения полного доступа к памяти установочной станции PCD, когда третичный код доступа верен, и блокировки доступа к памяти установочной станции PCD, когда третичный код доступа неверен.

В другом аспекте, раскрывается компьютерный программный продукт, который может включать в себя компьютерно-читаемый носитель. Компьютерно-читаемый носитель может включать в себя по меньшей мере одну команду для определения того, сопряжено ли PCD с установочной станцией PCD, когда PCD устанавливается в установочную станцию PCD, по меньшей мере одну команду для запуска вызова внутренней безопасности, когда PCD не сопряжено с установочной станцией PCD, по меньшей мере одну команду для запроса у пользователя первичного кода доступа и по меньшей мере одну команду для определения того, является ли первичный код доступа верным.

Дополнительно, в этом аспекте, компьютерно-читаемый носитель может включать в себя по меньшей мере одну команду для завершения вызова внутренней безопасности, когда код доступа верный, и по меньшей мере одну команду для предоставления ограниченного доступа к элементам содержимого и приложениям PCD через установочную станцию PCD. Компьютерно-читаемый носитель может также включать в себя по меньшей мере одну команду для определения того, предпринята ли попытка доступа к защищенному элементу на PCD, по меньшей мере одну команду для запроса у пользователя вторичного кода доступа, когда попытка доступа к защищенному элементу предпринята, и по меньшей мере одну команду для определения того, является ли вторичный код доступа верным. Дополнительно, компьютерно-читаемый носитель может включать в себя по меньшей мере одну команду для предоставления ограниченного доступа к памяти PCD, когда вторичный код доступа неверен, и по меньшей мере одну команду для предоставления полного доступа к памяти PCD, когда вторичный код доступа верен.

В этом аспекте, компьютерно-читаемый носитель может включать в себя по меньшей мере одну команду для блокировки доступа к памяти PCD, когда первичный код доступа неверен, и по меньшей мере одну команду для передачи информации местоположения, связанного с PCD, в центр безопасности. Также компьютерно-читаемый носитель может включать в себя по меньшей мере одну команду для разрешения полного доступа к памяти PCD и памяти установочной станции PCD, когда PCD сопряжено с установочной станцией PCD. Дополнительно, компьютерно-читаемый носитель может включать в себя по меньшей мере одну команду для определения того, предпринята ли попытка доступа к памяти установочной станции PCD, по меньшей мере одну команду для запроса у пользователя третичного кода доступа, и по меньшей мере одну команду для определения того, является ли третичный код доступа верным. Компьютерно-читаемый носитель может также включать в себя по меньшей мере одну команду для разрешения полного доступа к памяти установочной станции PCD, когда третичный код доступа верен, и по меньшей мере одну команду для блокировки доступа к памяти установочной станции PCD, когда третичный код доступа неверен.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На фигурах схожие ссылочные числа указывают на схожие части на различных изображениях, если не указано обратное.

Фиг. 1 является видом спереди портативного вычислительного устройства (PCD) в закрытом положении;

Фиг. 2 является видом спереди PCD в открытом положении;

Фиг. 3 является видом сзади PCD;

Фиг. 4 является видом сбоку PCD;

Фиг. 5 является блок-схемой первого аспекта PCD;

Фиг. 6 является видом спереди первого аспекта установочной станции PCD в закрытой конфигурации;

Фиг. 7 является видом сзади первого аспекта установочной станции PCD в закрытой конфигурации;

Фиг. 8 является видом с первого боку первого аспекта установочной станции PCD в закрытой конфигурации;

Фиг. 9 является видом со второго боку первого аспекта установочной станции PCD в закрытой конфигурации;

Фиг. 10 является видом спереди первого аспекта установочной станции PCD в открытой конфигурации;

Фиг. 11 является видом спереди первого аспекта установочной станции PCD в открытой конфигурации с установленным в нее PCD;

Фиг. 12 является видом сбоку второго аспекта установочной станции PCD в закрытой конфигурации;

Фиг. 13 является видом спереди второго аспекта установочной станции PCD в открытой конфигурации;

Фиг. 14 является видом спереди второго аспекта установочной станции PCD в открытой конфигурации с частично установленным в нее PCD;

Фиг. 15 является видом спереди второго аспекта установочной станции PCD в открытой конфигурации с установленным в нее PCD;

Фиг. 16 является видом сбоку третьего аспекта установочной станции PCD в закрытой конфигурации;

Фиг. 17 является видом спереди третьего аспекта установочной станции PCD в открытой конфигурации с частично установленным в нее PCD;

Фиг. 18 является видом сбоку четвертого аспекта установочной станции PCD в закрытой конфигурации;

Фиг. 19 является видом спереди четвертого аспекта установочной станции PCD в открытой конфигурации с установочным лотком PCD в открытом положении;

Фиг. 20 является видом спереди четвертого аспекта установочной станции PCD в открытой конфигурации с установочным лотком PCD в открытом положении;

Фиг. 21 является видом спереди четвертого аспекта установочной станции PCD в открытой конфигурации с установочным лотком PCD в открытом положении и с установленным в него PCD;

Фиг. 22 является видом сбоку четвертого аспекта установочной станции PCD в открытой конфигурации с установочным лотком PCD в открытом положении и с установленным в него PCD;

Фиг. 23 является видом сбоку пятого аспекта установочной станции PCD в закрытой конфигурации;

Фиг. 24 является видом спереди пятого аспекта установочной станции PCD в открытой конфигурации с установочным лотком PCD в открытом положении;

Фиг. 25 является видом спереди пятого аспекта установочной станции PCD в открытой конфигурации с установочным лотком PCD в открытом положении и с установленным в него PCD;

Фиг. 26 является видом спереди шестого аспекта установочной станции PCD в открытой конфигурации;

Фиг. 27 является видом спереди шестого аспекта установочной станции PCD в открытой конфигурации с установленным в нее PCD;

Фиг. 28 является блок-схемой первого аспекта системы PCD/ установочной станции PCD;

Фиг. 29 является блок-схемой второго аспекта системы PCD/ установочной станции PCD;

Фиг. 30 является блок-схемой третьего аспекта системы PCD/ установочной станции PCD;

Фиг. 31 является блок-схемой четвертого аспекта системы PCD/ установочной станции PCD;

Фиг. 32 является блок-схемой второго аспекта PCD;

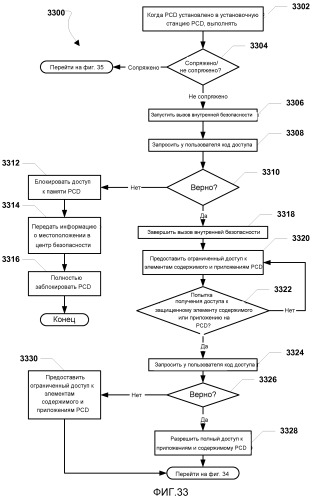

Фиг. 33 является первой частью блок-схемы последовательности операций, иллюстрирующей способ управления безопасностью между PCD и установочной станцией PCD;

Фиг. 34 является второй частью блок-схемы последовательности операций, иллюстрирующей способ управления безопасностью между PCD и установочной станцией PCD; и

Фиг. 35 является третьей частью блок-схемы последовательности операций, иллюстрирующей способ управления безопасностью между PCD и установочной станцией PCD.

ПОДРОБНОЕ ОПИСАНИЕ

Слово "примерный" используется в материалах настоящей заявки, чтобы означать "служащий в качестве примера, образца, иллюстрации". Любой аспект, описанный в материалах настоящей заявки как "примерный", не обязательно должен быть истолкован как предпочтительный или более выгодный относительно других аспектов.

В данном описании термин "приложение" может также включать в себя файлы, имеющие исполняемое содержимое, такое как: объектный код, сценарии, байтовый код, файлы маркировочного языка и вставки в программу. Вдобавок, "приложение", указываемое в материалах настоящей заявки, может также включать в себя файлы, которые не являются исполняемыми по своей природе, такие как документы, которые может понадобиться открыть, или другие файлы данных, к которым необходимо осуществлять доступ.

Термин "содержимое" может также включать в себя файлы, имеющие исполняемое содержимое, такое как: объектный код, сценарии, байтовый код, файлы маркировочного языка и вставки в программу. Вдобавок, "содержимое", указываемое в материалах настоящей заявки, может также включать в себя файлы, которые не являются исполняемыми по своей природе, такие как документы, которые может понадобиться открыть, или другие файлы данных, к которым необходимо осуществить доступ.

Используемые в данном описании термины "компонент", "база данных", "модуль", "система" и тому подобное предназначены, чтобы указывать на объект, связанный с применением компьютера, либо аппаратное обеспечение, программно-аппаратное обеспечение, комбинацию аппаратного и программного обеспечения, программное обеспечение или программное обеспечение в процессе исполнения. Например, компонент может быть, но не ограничиваясь этим, процессом, выполняемым на процессоре, процессором, объектом, исполняемым файлом, потоком управления, программой и/или компьютером. В качестве иллюстрации, и приложение, выполняемое на вычислительном устройстве, и вычислительное устройство могут являться компонентом. Один или более компонентов могут постоянно находиться в рамках процесса и/или потока управления, и компонент может быть локализован на одном компьютере и/или распределен между двумя и более компьютерами. Кроме того, эти компоненты могут исполнятся с различных машинно-читаемых носителей, имеющих различные структуры хранимых на них данных. Компоненты могут взаимодействовать посредством локальных и/или удаленных процессов, например, в соответствии с сигналом, имеющим один или более пакетов данных (например, данные от одного компонента, взаимодействующего с другим компонентом в локальной системе, распределенной системе, и/или через сеть, такую как Интернет, с другими системами посредством сигнала).

Сначала обратимся к фиг. 1-4, на которых показано примерное портативное вычислительное устройство (PCD), которое в целом обозначено 100. Как показано, PCD 100 может включать в себя корпус 102. Корпус 102 может включать в себя верхнюю часть 104 корпуса и нижнюю часть 106 корпуса. Фиг. 1 показывает, что верхняя часть 104 корпуса может включать в себя дисплей 108. В конкретном аспекте, дисплей 108 может являться сенсорным дисплеем. Верхняя часть 104 корпуса может также включать в себя устройство 110 ввода шарового манипулятора. Дополнительно, как показано на фиг. 1, верхняя часть 104 корпуса может включать в себя кнопку 112 включения питания и кнопку 114 выключения питания. Как показано на фиг. 1, верхняя часть 104 корпуса PCD 100 может включать в себя множество индикаторных ламп 116 и динамик 118. Каждая индикаторная лампа 116 может являться светоизлучающим диодом (LED).

В конкретном аспекте, как изображено на фиг. 2, верхняя часть 104 корпуса является подвижной относительно нижней части 106 корпуса. В частности, верхняя часть 104 корпуса может быть сдвигаемой относительно нижней части 106 корпуса. Как показано на фиг. 2, нижняя часть 106 корпуса может включать в себя многокнопочную клавиатуру 120. В конкретном аспекте, многокнопочная клавиатура 120 может являться QWERTY-клавиатурой. Многокнопочная клавиатура 120 может открываться, когда верхняя часть 104 корпуса сдвигается относительно нижней части 106 корпуса. Фиг. 2 дополнительно иллюстрирует, что PCD 100 может включать в себя кнопку 122 сброса на нижней части 106 корпуса.

Как показано на фиг. 3, PCD 100 может включать в себя многоконтактный разъем 130, установленный, либо расположенный иначе, в короткой стороне PCD 100, например, нижней части PCD 100. В качестве альтернативы, как показано на фиг. 4, PCD 100 может включать в себя многоконтактный разъем 132, установленный, либо расположенный иначе, в длинной стороне PCD 100, например, с левого боку PCD 100 или правого боку PCD 100. В конкретном аспекте, многоконтакный разъем 130, 132 может обеспечивать возможность соединения между PCD 100 и аспектом установочной станции PCD, подробно описанной ниже.

Обратимся к фиг. 5, на которой показан примерный неограничивающий аспект портативного вычислительного устройства (PCD), которое в целом обозначено 520. Как показано, PCD 520 включает в себя находящуюся в микросхеме систему 522, которая включает в себя процессор 524 и аналоговый сигнальный процессор 526, которые соединены друг с другом. Находящаяся в микросхеме система 522 может включать в себя более чем два процессора. Например, находящаяся в микросхеме система 522 может включать в себя четыре основных процессора и процессор ARM 11, т.е., как описано ниже в связи с фиг. 32. Нужно понимать, что находящаяся в микросхеме система 522 может включать в себя другие типы процессоров, например, центральный процессор (CPU), многоядерный CPU, многоядерный цифровой сигнальный процессор (DSP), графический процессор (GPU), многоядерный GPU, или любую их комбинацию.

Как проиллюстрировано на фиг. 5, контроллер 528 дисплея и контроллер 530 сенсорного экрана соединены с цифровым сигнальным процессором 524. В свою очередь, сенсорный дисплей 532, внешний относительно находящейся в микросхеме системы 522, соединен с контроллером 528 дисплея и контроллером 530 сенсорного экрана.

Фиг. 5 дополнительно указывает, что видеокодер 534, например, кодер с построчным изменением фазы (PAL), кодер системы цветного телевидения с запоминанием (SECAM) или кодер национального комитета по телевизионным системам (NTSC), соединен с цифровым сигнальным процессором 524. Дополнительно, видеоусилитель 536 соединен с видеокодером 534 и сенсорным дисплеем 532. Кроме того, видеопорт 538 соединен с видеоусилителем 536. Как изображено на фиг. 5, контроллер 540 универсальной последовательной шины (USB) соединен с цифровым сигнальным процессором 524. Кроме того, порт 542 USB соединен с контроллером 540 USB. Память 544 и карта 546 модуля идентификации абонента (SIM) также может быть соединена с цифровым сигнальным процессором 524. Дополнительно, как показано на фиг. 5, цифровая камера 548 может быть соединена с цифровым сигнальным процессором 524. В примерном аспекте цифровая камера 548 является камерой на основе прибора с зарядовой связью (CCD) или камерой на основе комплементарного металлооксидного полупроводника.

Как дополнительно проиллюстрировано на фиг. 5, кодек 550 стереозвука может быть соединен с аналоговым сигнальным процессором 526. Более того, усилитель 552 звуковой частоты может быть соединен с кодеком 550 стереозвука. В примерном аспекте, первый стереодинамик 554 и второй стереодинамик 556 соединены с усилителем 552 звуковой частоты. Фиг. 5 показывает, что микрофонный усилитель 558 также может быть соединен с кодеком 550 стереозвука. Дополнительно, микрофон 560 соединен с микрофонным усилителем 558. В конкретном аспекте, тюнер 562 радио с частотной модуляцией (FM) может быть соединен с кодеком 550 стереозвука. Также, FM антенна 564 соединена с FM тюнером 562. Дополнительно, стереонаушники 566 могут быть соединены с кодеком 550 стереозвука.

Фиг. 5 дополнительно указывает, что приемопередатчик 568 радиочастоты (RF) может быть соединен с аналоговым сигнальным процессором 526. RF переключатель 570 может быть соединен с RF приемопередатчиком 568 и с RF антенной 572. Как показано на фиг. 5, клавишная панель 574 может быть соединена с аналоговым сигнальным процессором 526. Также мононаушник 576 с микрофоном может быть соединен с аналоговым сигнальным процессором 526. Дополнительно, устройство 578 вибратора может быть соединено с аналоговым сигнальным процессором 526. Фиг. 5 также показывает, что источник 580 питания может быть соединен с находящейся в микросхеме системой 522. В конкретном аспекте, источник 580 питания является источником питания постоянного тока (DC), который обеспечивает энергию для различных компонентов PCD 520, которым необходима энергия. Дополнительно, в конкретном аспекте, источник питания является перезаряжаемой DC батареей или источником питания DC, который получается из трансформатора переменного тока (AC) в DC, который соединен с источником питания AC.

Как показано на фиг. 5, PCD 520 может также включать в себя модуль 582 глобальной системы позиционирования (GPS). Модуль 582 GPS может использоваться для определения местоположения PCD 520. Дополнительно, модуль 582 GPS может использоваться для определения того, находится ли PCD 520 в движении, посредством определения последовательной информации о местоположении. Также, на основании последовательной информации о местоположении может быть определена скорость, с которой двигается PCD 520.

Фиг. 5 указывает, что PCD 520 может включать в себя модуль 584 управления, например, в памяти 544. Модуль 584 управления может использоваться для управления мощностью PCD, мощностью установочной станции PCD, или их комбинацией.

Дополнительно, в другом аспекте, модуль 584 управления может использоваться для управления памятью 544 внутри PCD 520, памятью внутри установочной станции PCD, или их комбинацией. А именно, модуль 584 управления может использоваться для управления одним или более приложениями, хранящимися в PCD 520, одним или более элементами содержимого, хранящимися в PCD 520, одним или более приложениями, хранящимися в установочной станции PCD, одним или более элементами содержимого, хранящимися в установочной станции PCD, одним или более запросом на загрузку приложения, полученным от PCD 520, одним или более запросом на загрузку элемента содержимого, полученным от PCD 520, одним или более запросом на загрузку приложения, полученным от установочной станции PCD, одним или более запросом на загрузку элемента содержимого, полученным от установочной станции PCD, или их комбинацией.

В еще одном аспекте, модуль 584 управления может также использоваться для управления безопасностью между PCD 520 и установочной станцией PCD, например, сопряженной установочной станцией PCD, несопряженной установочной станцией PCD, или их комбинацией. Дополнительно, модуль 584 управления также может использоваться для управления дисплеем 532 в PCD 520, дисплеем в установочной станции PCD, или их комбинацией. Дополнительно, модуль 584 управления может использоваться для управления вызовами, принимаемыми на PCD 520, например, когда PCD 520 установлено или не установлено в установочную станцию PCD. Модуль 584 управления может использоваться для управления вызовами, передаваемыми с PCD 520, например, когда PCD 520 установлено или не установлено в установочную станцию PCD. Модуль 584 управления также может использоваться для управления передачей других данных на и с PCD 520, когда PCD 520 установлено или не установлено, например, через сеть Wi-Fi, WPAN, сотовую сеть или любую другую беспроводную сеть.

В еще одном аспекте, модуль 584 управления может использоваться для управления процессорами в PCD 520, например, когда PCD 520 установлено в установочную станцию PCD, когда PCD 520 не установлено в установочную станцию PCD, или при комбинации этого. Модуль 584 управления также может использоваться для управления выполнением приложений в PCD 520, когда PCD 520 установлено или не установлено в установочную станцию PCD. Например, модуль 584 управления может управлять выполнением первичных версий приложений, вторичных версий приложений, стандартных версий приложений, улучшенных версий приложений или их комбинацией.

Фиг. 5 указывает, что PCD 520 может дополнительно включать в себя датчик 586, соединенный с DSP 524. Датчик 586 может являться датчиком движения, датчиком наклона, датчиком приближения, ударным датчиком или их комбинацией. Датчик 586 может использоваться для приложений ситуативной осведомленности. Например, датчик 586 может использоваться для обнаружения движения поднесения пользователем PCD 520 к его или ее уху и автоматического подключения входящего вызова в наивысшей части этого движения. Дополнительно, датчик 586 может обнаруживать продолжительное отсутствие движения PCD 520, в случае чего PCD 520 может быть автоматически выключен или переведен в спящий режим. Датчик 586 может оставаться включенным, чтобы когда движение вновь обнаруживалось, PCD 520 мог бы переключаться из спящего режима, или выключенного состояния, в активный режим.

Датчик 586 может использоваться с приложениями распознавания наклона. Например, датчик 586 может использоваться для приложений интерфейса пользователя, в которых движение важно. Датчик 586 может использоваться для распознавания ориентации изображения или экрана. Дополнительно, датчик 586 может использоваться для навигации, прокрутки, поиска, масштабирования, панорамирования, или их комбинации, на основании распознавания наклона. Датчик 586 также может использоваться в приложениях, связанных с играми. В другом приложении, датчик 586 может использоваться для обнаружения удара, чтобы защитить от риска жесткий диск в PCD 520 или жесткий диск в установочной станции PCD, в которую установлено, или иным способом сцеплено, PCD 520. Дополнительно, датчик 586 может использоваться для обнаружения постукивания.

Фиг. 5 дополнительно указывает, что PCD 520 может также включать в себя сетевую карту 588, которая может использоваться для доступа к сети передачи данных, например, локальной сети, персональной сети, или любой другой сети. Сетевая карта 588 может являться сетевой картой Bluetooth, сетевой картой Wi-Fi, картой персональной сети (PAN), сетевой картой персональной сети с технологией сверхнизкого энергопотребления (PeANUT), или любой другой сетевой картой, известной в данной области техники. Дополнительно, сетевая карта 588 может быть встроена в микросхему, то есть, сетевая карта 588 может являться законченным решением на микросхеме, и может не являться отдельной сетевой картой 588.

Как изображено на фиг. 5, сенсорный дисплей 532, видеопорт 538, порт 542 USB, камера 548, первый стереодинамик 554, второй стереодинамик 556, микрофон 560, FM антенна 564, стереонаушники 566, RF переключатель 570, RF антенна 572, клавишная панель 574, мононаушник 576, вибратор 578 и источник питания 580 являются внешними по отношению к находящейся в микросхеме системе 522.

В конкретном аспекте, один или более этапов способа, описанных в материалах настоящей заявки, могут храниться в памяти 544, как команды компьютерных программ. Эти команды могут выполняться процессором 524, 526, чтобы выполнять способы, описанные в материалах настоящей заявки. Дополнительно, процессоры 524, 526, контроллер 528 дисплея, контроллер 530 сенсорного экрана, память 544, модуль 584 управления, сетевая карта 588, или их комбинация, могут служить в качестве средств для выполнения одного или более этапов способа, описанных в материалах настоящей заявки.

Теперь обратимся к фиг. 6-11, на которых показан первый аспект установочной станции PCD, которая в целом обозначена 600. Как показано, установочная станция 600 PCD может включать в себя корпус 602, имеющий как правило плоскую в форме коробки нижнюю часть 604 корпуса и как правило плоскую в форме коробки верхнюю часть 606 корпуса. В конкретном аспекте, верхняя часть 606 корпуса может быть соединена с нижней частью 604 корпуса посредством первого шарнира 608 и второго шарнира 610. Верхняя часть 606 корпуса 602 может поворачиваться вокруг шарниров 608, 610 относительно нижней части 604 корпуса 602. Соответственно, верхняя часть 606 корпуса может поворачиваться, или передвигаться иначе, относительно нижней части 604 корпуса 602 между закрытым положением, или закрытой конфигурацией, показанной на фиг. 6-9, и открытым положением, или открытой конфигурацией, показанной на фиг. 10 и фиг. 11. Можно принять во внимание, что открытое положение может включать в себя множество открытых положений, в которых верхняя часть 606 корпуса 602 поворачивается от нижней части 604 корпуса 602 и располагается под множеством углов относительно нижней части 604 корпуса 602.

Хотя установочная стация 600 PCD показана с шарнирами 608, 610, соединяющими верхнюю часть 606 корпуса и нижнюю часть 604 корпуса, можно принять во внимание, что верхняя часть 606 корпуса может быть прикреплена, или соединена иным образом, к нижней части 604 корпуса с помощью скользящей посадки (не показано). Верхняя часть 606 корпуса может сдвигаться относительно нижней части 604 корпуса, чтобы открыть один или более компонентов в нижней части 604 корпуса, верхней части 606 корпуса, или их комбинации. Дополнительно, верхняя часть 606 корпуса и нижняя часть 604 корпуса могут быть прижаты друг к другу или соединены, или иным образом прикреплены, посредством различных других соединительных механизмов, хорошо известных в данной области техники.

Как показано на фиг.6-9, установочная станция 600 PCD может включать в себя первую переднюю ножку 612 и вторую переднюю ножку 614. Дополнительно, установочная станция 600 PCD может также включать в себя первую заднюю ножку 616 и вторую заднюю ножку 618. Каждая ножка 612, 614, 616, 618 может быть сделана из полимера, резины или другого подобного типа материала, чтобы поддерживать установочную станцию 600 PCD, когда она расположена на плите или столе, и чтобы предотвращать скольжение установочной станции 600 PCD относительно плиты или стола.

Как показано на фиг.6, фиг.10 и фиг.11, установочная станция 600 PCD может включать в себя устройство 620 защелки. Устройство 620 защелки может включать в себя первый крючок 622 и второй крючок 624, выдвигающиеся из верхней части 606 корпуса 602. Первый крючок 622 и второй крючок 624 могут быть соединены друг с другом и с ползуном 626. Устройство 620 защелки может также включать в себя выемку 628 первого крючка и выемку 630 второго крючка, расположенные в нижней части 604 корпуса 602. Выемка 628 первого крючка и выемка 630 второго крючка могут иметь форму и размер, чтобы принимать и зацеплять первый крючок 622 и второй крючок 624. Ползун 626 может перемещаться, или иными словами, сдвигаться, относительно верхней части 606 корпуса 602, чтобы высвобождать крючки 622, 624 из выемок 628, 630 крючков и открывать установочную станцию 600 PCD, чтобы позволить верхней части 606 корпуса 602 поворачиваться относительно нижней части 604 корпуса 602.

Фиг. 9 иллюстрирует, что нижняя часть 604 корпуса 602 может включать в себя множество разъемов 640 внешних устройств. Например, нижняя часть 604 корпуса 602 может включать в себя разъем 642 IEEE 1284, первый разъем 644 универсальной последовательной шины (USB), второй USB разъем 646, разъем 648 стандартного соединителя (RJ) 11, разъем 650 RJ-45, микрофонный разъем 652, и разъем 654 наушников/динамика. Дополнительно, нижняя часть 604 корпуса 602 может включать в себя разъем 656 S-video, разъем 658 матрицы видеографики (VGA), разъем 660 адаптера питания переменного тока (AC). Нижняя часть 604 корпуса 602 может включать в себя другие разъемы, описанные где-либо в других местах в материалах настоящей заявки.

Теперь обратимся к фиг. 10 и фиг. 11, верхняя часть 606 корпуса установочной станции 600 PCD может включать в себя встроенный в нее дисплей 670. Например, дисплей 670 может являться жидкокристаллическим дисплеем (LCD), дисплеем на светоизлучающих диодах (LED), дисплеем с подсветкой LED, дисплеем на органических светоизлучающих диодах (OLED), или любым другим типом дисплея. Нижняя часть 604 корпуса установочной станции 600 PCD может включать в себя встроенную в нее клавиатуру 672. Клавиатура 672 может являться полной QWERTY-клавиатурой. Нижняя часть 604 установочной станции 600 PCD может включать встроенную в нее сенсорную панель 674. Дополнительно, нижняя часть 604 установочной станции 600 PCD может включать встроенные в нее первую кнопку 676 мыши и вторую кнопку 678 мыши. Кнопки 676, 678 мыши могут находиться близко с сенсорной панелью 674. Дополнительно, как показано на фиг. 10 и фиг. 11, нижняя часть 604 корпуса 602 может включать в себя встроенные в нее первый динамик 680 и второй динамик 682. Нижняя часть 604 корпуса установочной станции 602 PCD может также включать в себя встроенный в нее считыватель 684 отпечатков пальцев.

Как проиллюстрировано на фиг. 10, нижняя часть 604 корпуса 602 может включать в себя замкнутую установочную выемку 690 PCD с открытым верхом, сформированную на ее поверхности. В этом аспекте, замкнутая установочная выемка 690 PCD с открытым верхом может иметь размер и форму, чтобы принимать PCD соответствующего размера и формы, например, PCD 100, показанное на фиг. 1-4. Замкнутая установочная выемка 690 PCD с открытым верхом может являться углублением или дырой, сформированной в нижней части 604 корпуса 602. Как показано, замкнутая установочная выемка 690 PCD с открытым верхом может являться открытым пространством, или объемом, сформированным в левой боковой стенке 692, правой боковой стенке 694, задней боковой стенке 696, передней боковой стенке 698 и нижней поверхности 700.

Фиг. 10 указывает, что замкнутая установочная выемка 690 PCD с о
