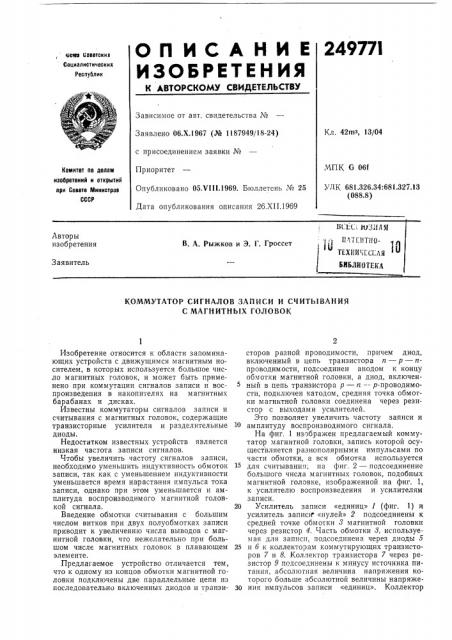

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

24971l отпев советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Х.1967 (№ 1187949/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.VIII.1969. Бюллетень № 25

Дата опубликования описания 26.XII.1969

Кл. 42m3, 13/04

МПК G 06f

УДК 681.326.34:681.327.13 (088.8) Комитет по делам изобретений н открытий ори Совете Министров

СССР

КОММУТАТОР СИГНАЛОВ ЗАПИСИ И СЧИТЬ1ВАНИЯ

С МАГHHTHhlX ГОЛОВОК

Изобретение относится к области запоминающих устройств с движущимся магнитным носителем, в которых используется большое число магнитных головок, и может быть применено при коммутации сигналов записи и воспроизведения в накопителях на магнитных барабанах и дисках.

Известны коммутаторы сигналов записи и считывания с магнитных головок, содержащие транзисторные усилители и разделительные диоды.

Недостатком известных устройств является низкая частота записи сигналов.

Чтобы увеличить частоту сигналов записи, необходимо уменьшить индуктивность обмоток записи, так как с уменьшением индуктивности у меньшается время нарастания импульса тока записи, однако при этом уменьшается и амплитуда воспроизводимого магнитной головкой сигнала.

Введение обмотки считывания с большим числом витков при двух полуобмотках записи приводит к увеличению числа выводов с магнитной головки, что нежелательно при большом числе магнитных головок в плавающем элементе.

Предлагаемое устройство отличается тем, что к одному из концов обмотки магнитной головки подключены две параллельные цепи из последовательно включенных диодов и транзисторов разной проводимости, причем диод, включенный в цепь транзистора n — р — ппроводимости, подсоединен анодом к концу обмотки магнитной головки, а диод, включенный в цепь транзистора p — п — р-проводимости, подключен катодом, средняя точка обмотки магнитной головки соединена через резистор с выходами усилителей.

Это позволяет увеличить частоту записи и

10 амплитуду воспроизводимого сигнала.

На фиг. 1 изображен предлагаемый коммутатор магнитной головки, запись которой осуществляется разнополярными импульсами по части обмотки, а вся обмотка используется для считывания; на фиг. 2 — подсоединение большого числа магнитных головок, подобных магнитной головке, изображенной на фиг. 1, к усилителю воспроизведения и усилителям записи, 20 Усилитель записи «единиц» 1 (фиг. 1) и усилитель записи «нулей» 2 подсоединены к средней точке обмотки 8 магнитной головки через резистор 4. Часть обмотки 3, используемая для записи, подсоединена через диоды 5

25 и б к коллекторам коммутирующих транзисторов 7 и 8. Коллектор транзистора 7 через резистор 9 подсоединены к минусу источника питания, абсолютная величина напряжения которого больше абсолютной величины напряже30 ния импульсов записи «единиц». Коллектор

249771 транзистора 8 через резистор 10 подсоединен к плюсу другого источника питания, величина напряжения которого больше амплитуды напряжения положительных импульсов записи

«нулей». Через резисторы 11 и 12 базы транзисторов 7 и 8 подсоединены к схемам управления, сигналы которых запирают или отпираюг транзисторы 7 и 8. Сигналы воспроизведения с обмотки 8 поступают через диод 18 на вход усилителя воспроизведения 14. Через резистор

15 и диод 18 идет ток смещения, уменьшающий сопротивление диода 18 для сигналов воспроизведения.

Магнитная головка через резисторы 4 и 16 соединена с минусом ис1очника питания.

Если на базы транзисторов 7 и 8 пришли сигналы, запирающие эти транзисторы, то на коллекторе транзистора 7 и на аноде диода 5 окажется отрицательное напряжение, большее по абсолютной величине, чем напряжение отрицательных импульсов записи «единиц», запрещающее отрицательным импульсам проходить через диод 5 и транзистор 7 на «землю», на коллекторе транзистора 8 и на катоде диода б появится положительное напряжение, большее напряжения положительных импульсов записи «нулей», запрещающее положительным импульсам записи «нулей» проходить через диод б и транзистор 8 на «землю».

На аноде диода 18 по цепи резисторов 4 и

16 создается отрица1ельное напряжение, большее по абсолюгной величине, чем отрицательное напряжение на катоде диода 18, поэтому диод 18 заперт, и сигналы воспроизведения не проходят на вход усилителя воспроизведения.

Если на базы транзисторов 7 и 8 пришли сигналы, отпирающие эти триоды, то на коллекторе транзистора 7 и аноде диода 5 окажется небольшое отрицательное напря>кение, не препятствую цее прохождению отрицательных импульсов тока записи через диод 5 и транзистор 7 на «землю», на коллекторе транзистора 8 и на катоде диода 6 окажется небольшое положительное напря>кение, не препятствующее прохождению положительных импульсов тока записи через диод б и транзистор 8 на «землю». На аноде диода 18 абсолютная величина отрицательного напряжения становится меньше абсолютной величины напряжения на его катоде, через резистор 15 и диод 18 идет ток, уменьшаюший сопротивление диода 18 для сигналов воспроизведения.

Таким ооразом, если транзисторы 7 и 8 заперты, то импульсы записи не могут проходить через диоды 5 и 6 и транзисторы 7 и 8 на

«землю», а сигналы воспроизведения не могут проходить через диод 18 па вход усилителя воспроизведения. Если транзисторы 7 и 8 от15 перты, то импульсы записи могут проходить через обмотку 8 магнитной головки, диоды 5 и б, транзисторы 7 и 8 на «землю», а сигналы воспроизведения могут поступать через диод

18 на вход усилителя воспроизведения 14.

20 Очевидно, что можно изменить включение диода 18, подсоединив катод его к обмотке 8 магнитной головки, а анод — ко входу усилителя воспроизведения 14, подавая при этом на резисторы 15 и 16 положительное напряжение.

Предмет изобретения

Коммута-.ор сигналов записи и считывания

30 с магнитных головок, содержащий транзисторные усилители и разделительные диоды, отличающийся тем, что, с целью увеличения частоты записи и увеличения амплитуды воспроизводимого сигнала, к одному из концов обмот55 ки магнитной головки подключены две параллельные цепи пз последовательно включенных диодов и транзисторов разной проводимости, причем диод, включенный в цепь транзистора п — р — n-проводимости, подсоединен анодом

40 к концу обмотки магнитной головки, а диод, включенный в цепь транзистора р — n — рпроводимости, подключен катодом, средняя точка обмотки магнитной головки соединена через резистор с выходами усилителей.
