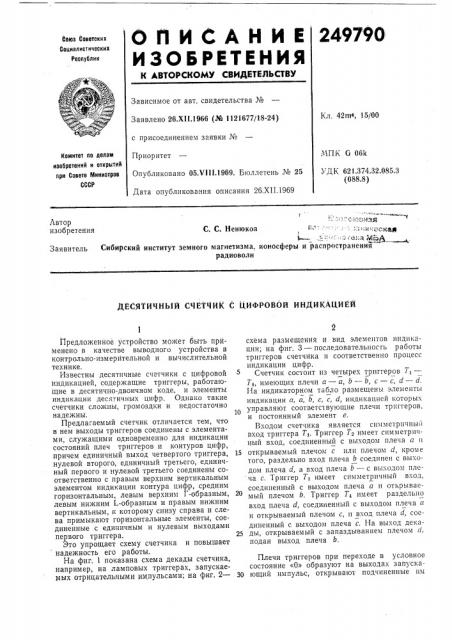

О Il Ы С А Н Ы Е 249790

ЫЗОБРЕТЕНЫЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ьовз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.ХН.1966 (№ 1121677/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.Ч111.1969. Бюллетень № 25

Дата опубликования описания 26.XII.1969

Кл. 42rne, 15!00

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК G 061<

УДК 621.374.32.085.3 (088.8) ":-. ж итя

Автор изобретения

С. С. Ненюков " :." Изт айй

Сибирский институт земного магнетизма, ионосферы и распространения" радиоволн

Заявитель

ДЕСЯТИЧНЫЙ СЧЕТЧИК С ЦИФРОВОИ ИНДИКАЦИЕЙ

Предложенное устройство может быть применено в качестве выводного устройства в контрольно-измерительной и вычислительной технике.

Известны десятичные счетчики с цифровой индикацией, содержащие триггеры, работающие в десятично-двоичном коде, и элементы индикации десятичных цифр. Однако такие счетчики сложны, громоздки и недостаточно надежны.

Предлагаемый счетчик отличается тем, что в нем выходы триггеров соединены с элементами, служащими одновременно для индикации состояний плеч триггеров и контуров цифр, причем единичный выход четвертого триггера, нулевой второго, единичный третьего, единичный первого и нулевой третьего соединены соответственно с правым верхним вертикальным элементом индикации контура цифр, средним горизонтальным, левым верхним Г-образным, левым нижним L-образным и правым нижним вертикальным, к которому снизу справа и слева примыкают горизонтальные элементы, соединенные с единичным и нулевым выходами первого триггера.

Это упрощает схему счетчика и повышает надежность его работы.

На фиг. 1 показана схема декады счетчика, например, на ламповых триггерах, запускаемых отрицательными импульсами; на фиг. 2— схема размещения и вид элементов индикации; на фиг. 3 — последовательносгь работы триггеров счетчика и соответственно процесс индикации цифр.

Счетчик состоит из четырех триггеров Т,—

7 », имеющих плечи а — а, b — b, с — с, d — d.

На индикаторном табло размещены элементы индикации а, а, b, с, с, d, индикацией которых управляют соответствующие плечи триггеров, и постоянный элемент е.

Входом счетчика является симметричный вход триггера Т>. Триггер Т, имеет симметричный вход, соединенный с выходом плеча а и

15 открываемый плечом с илп плечом d, кроме того, раздельно вход плеча b соединен с вы. одом плеча а, а вход плеча b — с выходом плеча с. Триггер Та имеет симметричный вход, соединенный с выходом плеча а и открываемый плечом b, Триггер Т4 имеет раздельно вход плеча d, соединенный с выходом плеча и и открываемый плечом с, и вход плеча d, соединенный с выходом плеча с. На выход дека25 ды, открываемый с запаздыванием плечом d, подан выход плеча b.

Плечи триггеров при переходе в условное состояние «О» образуют на выходах запуска30 ющий импульс, открывают подчиненные пм

24970Î входы и осуществляют индикацию соответствующих элементов.

После сброса сче|чика в состоянии «0» находятся плечи а, b, с, d.

Первый импульс переводит в состояние «О» плечо а, с выхода которого импульс проходит на симметричньш вход триггера Т», открытый пле IoxI b, и переводит в состояние «О» плечо с, с выхода которого импульс проходит на раздельный вход триггера Т4 и переводит в состояние «О» плечо d. Второй импульс переводит в состояние «0» плечо а, с выхода которого импульс проходит на симметричньш вход триггера 7, открыть;й плечом с, и переводит в состояние «0» плечо b. Третий импульс переводит в состояние «0» плечо а. Четвертый импульс переводит в состояние «О» плечо а, с выхода которого импульс проходит на симметричный вход триггера Т2, открытый плечом с, и переводит в состояние «О» плечо b. Пятый импульс переводит в состояние «О» плечо а, с выхода которого импульс проходит на симметричный вход триггера Т, открытый плечом

b, и переводит в состояние «О» плечо с. С выхода последнего импульс проходит на,раздельный вход триггера Т2 и переводит в состояние

«0» плечо b. Шестой импульс переводит в состояние «0>; плечо а. Седьмой импульс переводит в состояние «О» плечо а, с выхода которого импульс проходит на раздельный вход триггера Т, о-крытый плечом с, и переводит в состояние «О» пле1о d. С выхода последнего импульс проходит на раздельный вход триггера

T: и переводит в состояние «0» плечо b. Восьмой импульс переводит в состояние «О» плечо а, с выхода которого импульс проходит на симмметричный вход триггера Т, открытый плечом .М, и переводит в состояние «О» плечо b.

Девятый импульс переводит в состояние «0» плечо а. Десятый импульс переводит в состояние «О» плечо а, с выхода которого импульс проходит на симметричный вход триггера Т, открытый плечом d, и переводит в состояние

«О» плечо b. С выхода последнего импульс подается на выход декады, открыгый плечом d, через цепочку R-С-R, задерживающую открывание выхода декады в момент отсчета седьм ого им пульса.

Предлагаемый десятичный счетчик может быть собран с применением триодов, на лампах и на тиратронах, нуждается только в одном соединении с источником импульсов.

Предмет изобретения

Десятичный счетчик с цифровой индикацией, содержащий триггеры, работающие в десятично-двоичном коде, и элементы индикации десятичных цифр, отлачающткя тем, что, с целью упрощения счетчика и повышения надежности его работы, в нем выходы триггеров соединены с элементами, служащими одновременно для индикации состояний плеч триггеров и контуров цифр, причем единичный выход четвертого триггера, нулевой второго, единичный третьего, единичный первого и нулевой третьего соединены соответственно с правым верхним вертикальным элементом индикации контура цифр, средним горизонтальным, левым верхним Г-образным, левым нижним

L-образным и правым нижним вертикальным, к которому снизу справа и слева примыкают горизонтальные элементы, соединенные с единичным и нулевым выходами первого триггера.

249790 а хаа

-Р

Вхаа

Vu2

<Риг. 2 а

Вхоа I 2 3 Ф 5 5 7 8 9 !О П 12 а а г — т / — 1

„0

0 С

С

d г

II

Вььэа gg уу ЧЧУ 9Л

Фиг.,З
