Двоичный счетчик последовательного действия

Двоичный счетчик последовательного действия

Иллюстрации

Показать все

Реферат

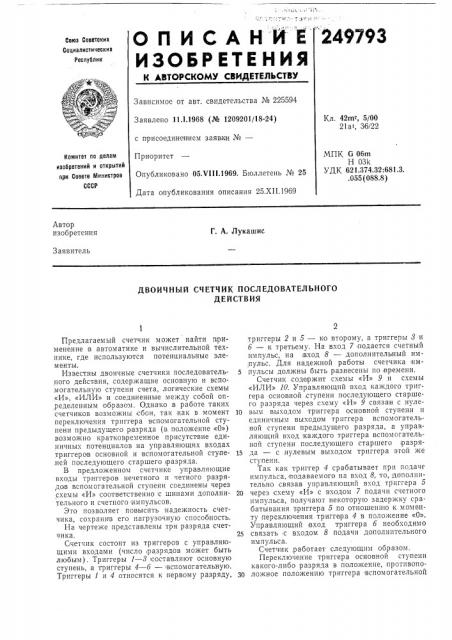

СПИСАНИЕ

ИЗСБР ЕТЕ НИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № 225594

Заявлено 11.1.1968 (№ 1209201/18-24) с присоединением заявки №вЂ”

Приоритет

Опубликовано 05.VIII.1969. Бюллетень № 25

Дата опубликования описания 25.XII.19á9

Кл. 42m7, 5/00

21ат, Зб/22

МПК G 06m

Н 03k

УДК 621.374.32:681.3..055 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Г. А. Лукашис

Заявитель

ДВОИЧНЫЙ СЧЕТЧИК ПОСЛЕДОВАТЕЛЬНОГО

ДЕЙСТВИЯ

Предлагаемый счетчик может найти применение в автоматике и вычислительной технике, где используются потенциальные элем BHTbI.

Известны двоичные счетчики последовательного действия, содержащие основную и вспомогательную ступени счета, логические схемы

«И», «ИЛИ» и соединенные между собой определенным образом. Однако B работе таких счетчиков возможны сбои, так как в момент переключения триггера вспомогательной ступени предыдущего разряда (в положение «О») возможно кратковременное присутствие единичных потенциалов на управляющих входах триггеров основной и вспомогательной ступе,ней последующего старшего разряда.

B предложенном счетчике управляющие входы триггеров нечетного и четного разрядов вспомогательной ступени соединены через схемы «И» соответственно с шинами дополнительного и счетного импульсов, 3Io позволяет повысить надежность счетчика, сохранив его нагрузочную способность.

На чертеже представлены три разряда счетчика.

Счетчик состоит из триггеров с управляющими входами (число разрядов может быть любым). Триггеры 1 — 8 составляют основную ступень, а триггеры 4 6 — вспомогательную.

Триггеры 1 и 4 относятся к первому разряду, триггеры 2 и 5 — ко второму, а триггеры 8 и

6 — к третьему. На вход 7 подается счетный импульс, на,вход 8 — дополнительный импульс. Для надежной работы счетчика им5 пульсы должны быть разнесены по времени.

Счетчик соде ржит схемы «И» 9 и схемы

«ИЛИ» 10. Управляющий вход каждого триггера основной, ступени последующего старшего разряда через схему «И» 9 связа|н с нуле10 вым выходом триггера основной ступени и единичным выходом триггера вспом огательной ступени предыдущего разряда, а управляющий вход каждого триггера вспомогательной ступени последующего старшего разря15 да — с .нулевым выходом триггера этой же ступени.

Так как триггер 4 срабатывает при подаче импульса, подаваемого на вход 8, то, gonoлнительно связав управляющий вход триггера 5

20 через схему «И» с входом 7 подачи счетного импульса, получают некоторую задержку срабатывания триггера 5 по отношеншо к моменту переключения триггера 4 в положение «О».

Упра вляющий вход триггера 6 необходимо

25 связать с входом 8 подачи дополнительного импульса.

Счетчик, работает следующим образом.

Переключение триггера основной ступени какого-либо разряда в положение, противопо30 ложное положению триггера вспомогательной

249793

Составитель Л. В. Скобелева

Редактор Л. А. Утехина Техред Л, К. Малова Корректор Л. В. Юшиных

Заказ 3351 12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2 ступени того же разряда, осуществляется с момента переключения триггера основной ступени предыдущего разряда в положение «О» при условии, что триггер .вспомогательной ступени предыдущего разряда еще находится в положении «1». Затем по одному из импульсов (например, по дополнительному) триггер вспомогательной ступени предыдущего разряда переключается в положение «0», а по следующему импульсу (по счетному) триггер вспомогательной ступени дан|ного разряда переключается в положение, повторяющее положение триггера ооновной ступени и т. д.

Предмет изобретения

5 Двоичный счетчик последовательного дей ствия по авт. св. № 225594, отличающийся тем, что, с целью .повышения надежности, управляющие,входы триггеров нечетного и четного разрядов вспомогательной ступени соединены

10 через схемы «И» соответственно с шинами дополнительного и счетного;импульсов.
