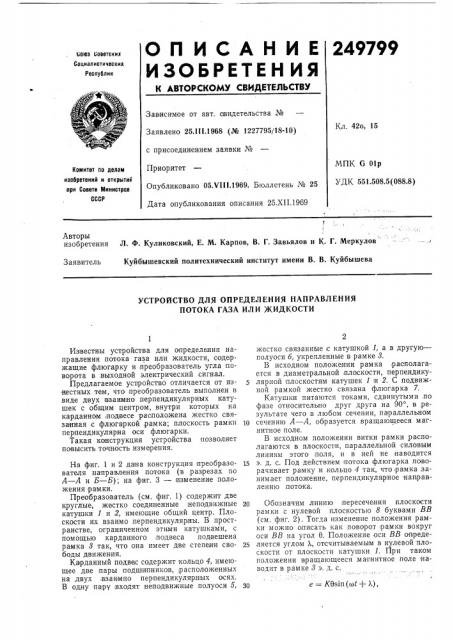

О П И С А Н И Е 249799

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ сова соеетскик

Социалистических

Респуолик

Зависимое от авт. свидетельства №

Кл. 42о, 15

Заявлено 25.III.1968 (№ 1227795/18-10) с присоединением заявки №

Приоритет

Опубликовано 05,VIII.1969. Бюллетень № 25

Дата опубликования описания 25,ХП.1969

1У1ПК 6 01р

УДК 551.508.5(088.8) Комитет по делам изобретений и открытий при Совете Министрое

СССР

Авторы изобретения

Л. Ф. Куликовский, Е. М. Карпов, В. Г. Завьялов и К, Г. Меркулов

Куйбышевский политехнический институт имени В. В. Куйбышева

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ НАПРАВЛЕНИЯ

ПОТОКА ГАЗА ИЛИ ЖИДКОСТИ е = KOsin(t+ Х), 30

Известны устройства для определения направления потока газа или жидкости, содержащие флюгарку и,преобразователь угла поворота в выходной электрический сигнал.

Предлагаемое устройство отличается от изкестных тем, что преобразователь выполнен в .виде д вух взаимно перпендикулярных катушек с общим центром, внутри кото|рых на карданном подвесе расположена жестко связанная с флюгаркой рамка; плоскость рамки перпендикуляр на оси флюгарки.

Такая конструкция устройства позволяет повысить точность измерения.

На фиг. 1 и 2 да|на конструкция,преобразователя направления потока (в разрезах по

А — А и Б — Б); на фиг. 3 — изменение положения рамки.

Преобразователь (см. фиг, 1) содержит две круглые, жестко соединенные .неподвижные катушки 1 и,2, имеющие общий центр. Плоскости их взаимо .перпендикулярны. В пространстве, ограниченном этими катушками, с помощью карданного,подвеса .подвешена рамка 3 так, что она имеет две степени свободы д вижения.

Карданный подвес содержит кольцо 4, имеющее две пары подшипнико|в,,расположенных на двух взаимно перпендикулярных осях.

В одну пару .входят неподвижные полуоси б, жестко связанные с катушкой 1, а в другую— полуоси б, укрепленные в рамке 8.

В исходном положении рамка,располагается в диаметральной плоскости, перпендикулярной плоскостям катушек 1 и 2. С подвижной рамкой жестко связана флюгарка 7.

Катушки питаются токами, сдвинутыми,по фазе относительно друг друга на 90, в,результате чего в любом сечении, параллельном

10 сечению А — А, об разуется вращающееся магнитное поле.

В исходном положении витки рамки располагаются в плоскости, параллельной силовым линиям этого поля, и в ней не наводится

1S э. д. с. Под действием потока флюгарка .поворачивает рамку и кольцо 4 так, что рамка,занимает положение, перпендикулярное направлению потока.

20 Обозначим линию:пересечения плоскости рамки с нулевой плоскостью 8 буквами ВВ (см. фиг. 2). Тогда изменение положения рамки можно описать как поворот ipaMm вокруг оси ВВ на угол О. Положение оси ВВ опреде2S ляется углом т, отсчитываемым в нулевой плоскости от плоскости катушки 1. При таком положении вращающееся магнитное поле наводит в рамке 8 э. д. с.

249799

А

Фиг,/

Фиг .

Составитель )K. Е. Теслер

Техред T П. Курилко Корректор Р. И. Крючкова

Редактор Т. В. Иванова

Заказ 3351/17 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 где К в коэффициент пропорциональности.

Амплитуда и фаза э.д.с. служат мерой направления потока, характеризуемого .комплексным углом 8 = 8еР .

Предмет изобретения

Устройство для определения направления потока газа или жидкости, содержащее флюгарку,и преобразователь, отличающееся тем, что, с целью IIIQBbIIIIGHHH точ|ности измерения, преобразователь вьгполнен в виде двух взаимно перпендикулярных,катушек с общим центром, внутри которых на карданном подвесе расположена жестко связанная ic флюгаркой .рамка, плоскость которой,пер пендикуля рна оси флюгарки.
