Реферат

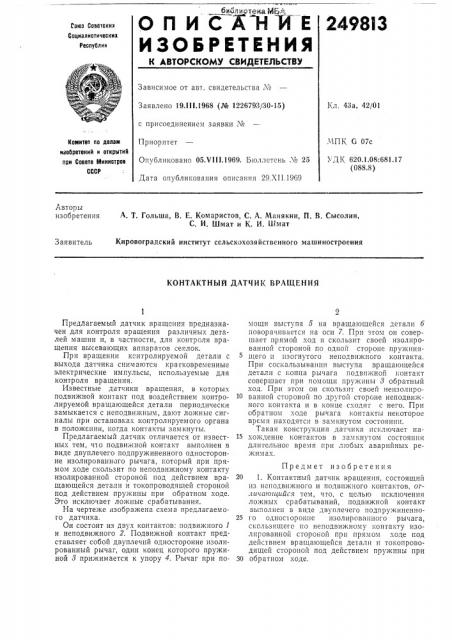

ОПИСХтйИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М

Кл. 43а, 42/01

Заявлено 19.Ill.1968 (№ 1226793/30-15) с присоединением заявки хо

Приоритет

Опубликовано 05.VI11.1969. Бюллетень;¹ 25

Дата опубликования описания 29.XI I.19á9

МПК G 07с х ДК 620.1.08;681.17 (088.8) Комитет по делам иаобретениЯ и открытиЯ при Совете Министров

СССР

Авторы изобретения

A. Т. Голыша, В, Е, Комаристов, С. A. Манякин, П. В. Сысолин, С. И. Шмат и К. И. Шмат

Кировоградский институт сельскохозяйственного машиностроения

Заявитель

КОНТАКТНЫЙ ДАТЧИК ВРАЩЕНИЯ

Предлагаемый датчик вращения предназначен для контроля вращения различных деталей машин и, в частности, для контроля вращения высевающих аппаратов сеялок.

При вращении кснтролируемой детали с выхода датчика снимаются крагковременные электрические импульсы, используемые для контроля вращения.

Известные датчики вращения, в которых подвижной контакт под воздействием контролируемой вращающейся детали периодически замыкается*с неподвижным, дают ложные сигналы при остановках контролируемого органа в положении, когда контакты замкнуты.

Предлагаемый датчик отличается от известных тем, что подвижной контакт выполнен в виде двуплечего подпружиненного односторонне изолированного рычага, который при прямом ходе скользит по неподвижному контакту изолированной стороной под действием вращающейся детали и токопроводящей стороной под действием пружины при обратном ходе.

Это исключает ложные срабатывания.

На чертеже изображена схема предлагаемого датчика.

Он состоит из двух контактов: подвижного 1 и неподвижного 2. Подвижной контакт представляет собой двуплечий односторонне изолированный рычаг, один конец которого пружиной 8 прижимается к упору 4. Рычаг при помощи выступа 5 на вращающейся детали б поворачивается на оси 7. Прп этом он совершает прямой ход и скользит своей изолированной стороной го одной стороне пружинящего и изогнутого неподвижного контакта.

При соскальзывании выступа вращающейся детали с конца рычага подвижной контакт совершает при помощи пружины 8 обратный ход. При этом он скользит своей неизолиро1о ванной сто".îíîé по другой стороне неподвижного контакта и в конце сходит с него. При обратном ходе рычага контакты некоторое время находятся в замкнутом состоянии.

Такая конструкция датчика исключает на15 хождение контактов в замкнутом состоянии длительное время при любых аварийных режим ах.

Предмет изобретения

20 1. Контактный датчик вращения, состоящий из неподвижного и подвижного контактов, от.гичаюцийся тем, чго, с целью исключения ложных срабатываний, подвижной контакт выполнен в виде двуплечего подпружиненно25 го односторонне изолированного рычага, скользящего llo неподвижному контакту изолированной стороной прп прямом ходе под действием вращающейся детали и токопроводящей стороной под действием пружины при

30 обратном ходе, 249813

Составитель 11. Молодцов

Техред Т. П. Курилко Корректор С. M. Сигал

Редактор В. Ф. Смирягина

Типография, пр. Сапунова, 2

Заказ;-340!7 Тираж 480 Подписное

Ц1-111ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я-35, Раушская наб., д. 475
