Жидкокристаллическое устройство отображения

Жидкокристаллическое устройство отображения

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к жидкокристаллическому устройству отображения. Более конкретно, настоящее изобретение относится к жидкокристаллическому устройству отображения, пригодному в качестве жидкокристаллического устройства отображения режима ECB (электрически управляемого двулучепреломления).

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0002] Жидкокристаллическое устройство отображения обычно включает в себя пару поляризаторов, жидкокристаллическую панель отображения (жидкокристаллическую ячейку), размещенную между парой поляризаторов, и одну или множество фазовых пластин, расположенных между жидкокристаллической панелью отображения и по меньшей мере одним из пары поляризаторов. Жидкокристаллическая панель отображения имеет пару подложек, обращенных друг к другу, и жидкокристаллический слой, размещенный между парой подложек.

[0003] Примеры режима жидкокристаллической панели отображения включают в себя режим TN (скрученный нематический), режим STN (сверхскрученный нематический), режим ECB, режим IPS (переключения в плоскости), режим VA (вертикального выравнивания), режим OCB (оптически компенсируемого двулучепреломления), режим HAN (гибридно-выровненный нематический), режим ASM (аксиально-симметричной выровненной микроячейки), полутоновой режим градации серого, режим разделения области и режим отображения, использующий ферроэлектрический жидкий кристалл или антиферроэлектрический жидкий кристалл.

[0004] Ссылаясь на режим ECB, раскрывается технология, использующая жидкокристаллическую пленку, установленную в положении, в котором нематический жидкий кристалл является гибридно-выровненным (см., например, Патентные документы 1-4).

[0005]

[Патентный документ 1] опубликованная японская заявка на патент №2007-316211

[Патентный документ 2] опубликованная японская заявка на патент №2008-129177

[Патентный документ 3] опубликованная японская заявка на патент №2008-309957

[Патентный документ 4] опубликованная японская заявка на патент №2009-42657

[0006] Однако в жидкокристаллическом устройстве отображения режима ECB, описанном в каждом из Патентных документов 1-4, были случаи, когда шкала градации серого инвертируется в диапазоне широкого угла обзора, когда отображается цвет, близкий к черному.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[0007] Настоящее изобретение было достигнуто ввиду вышеописанных обстоятельств, и его задача состоит в том, чтобы обеспечить жидкокристаллическое устройство отображения, которое проявляет превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному.

[0008] Изобретатели настоящего изобретения провели различные исследования относительно жидкокристаллического устройства отображения, которое проявляет превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному. В результате, изобретатели настоящего изобретения обнаружили, что возможно уменьшить диапазон угла обзора, в котором имеет место инверсия шкалы градации серого, когда отображается цвет, близкий к черному, посредством использования режима, в котором разность фаз в перпендикулярном направлении элемента, который находится между парой поляризаторов, исключая жидкокристаллический слой, и фазовую пластину (первую фазовую пластину), включающую в себя жидкокристаллическую пленку, составляет 130 нм или больше, и/или режим, в котором разность фаз жидкокристаллической панели отображения составляет 210-310 нм, средний угол наклона нематического жидкого кристалла, включенного в жидкокристаллическую пленку, равен 34-40°, разность фаз в плоскости второй фазовой пластины составляет 130-150 нм, и коэффициент Nz второй фазовой пластины составляет 1,35-1,75, и изобретатели настоящего изобретения поняли, что вышеописанная проблема может быть решена в полной мере посредством уменьшения диапазона угла обзора, и получили настоящее изобретение.

[0009] Таким образом, настоящим изобретением является жидкокристаллическое устройство отображения, включающее в себя первый поляризатор, второй поляризатор, жидкокристаллическую панель отображения, первую фазовую пластину и вторую фазовую пластину, в котором второй поляризатор обращен к первому поляризатору, жидкокристаллическая панель отображения обеспечена между первым поляризатором и вторым поляризатором, первая фазовая пластина и вторая фазовая пластина обеспечены между первым или вторым поляризатором и жидкокристаллической панелью отображения независимо друг от друга, причем жидкокристаллическая панель отображения имеет пару подложек, обращенных друг к другу, и жидкокристаллический слой, размещенный между парой подложек, причем жидкокристаллический слой включает в себя гомогенно выровненную молекулу жидкого кристалла, первая фазовая пластина включает в себя жидкокристаллическую пленку, причем жидкокристаллическая пленка формируется посредством установления в положение, в котором нематический жидкий кристалл является гибридно-выровненным, и специфичная разница фаз в качестве разности фаз в перпендикулярном направлении элемента, который находится между первым и вторым поляризаторами, исключая жидкокристаллический слой и первую фазовую пластину, составляет 120 нм или больше (в дальнейшем также называемое “первым жидкокристаллическим устройством отображения согласно настоящему изобретению”).

[0010] Когда специфичная разница фаз составляет менее чем 120 нм, инверсия шкалы градации серого может не быть полностью подавлена, когда отображается цвет, близкий к черному.

[0011] Конфигурация первого жидкокристаллического устройства отображения согласно настоящему изобретению специально не ограничена другими компонентами до тех пор, пока она по существу включает в себя такие компоненты. Подробное описание представлено ниже предпочтительных режимов в первом жидкокристаллическом устройстве отображения согласно настоящему изобретению.

[0012] Хотя верхний предел специфичной разности фаз конкретно не ограничен, ее верхний предел предпочтительно составляет 330 нм. Обычно, до упомянутого выше значения характеристика инверсии шкалы градации серого достигает своего пика.

[0013] Первый поляризатор, первая фазовая пластина, жидкокристаллическая панель отображения, вторая фазовая пластина и второй поляризатор могут быть расположены в этом порядке, и специфичная разница фаз может составлять 120 нм или больше, и 300 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному.

[0014] Жидкокристаллическое устройство отображения может дополнительно включать в себя прозрачный защитный слой, имеющий разность фаз в перпендикулярном направлении 25 нм или больше, и 35 нм или меньше, причем первый поляризатор, прозрачный защитный слой, первая фазовая пластина, жидкокристаллическая панель отображения, вторая фазовая пластина и второй поляризатор могут быть расположены в этом порядке, и специфичная разница фаз может составлять 150 нм или больше, и 330 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному.

[0015] Жидкокристаллическое устройство отображения может дополнительно включать в себя третью фазовую пластину, показывающую оптически отрицательную одноосность в перпендикулярном направлении, причем первый поляризатор, первая фазовая пластина, жидкокристаллическая панель отображения, вторая фазовая пластина, третья фазовая пластина и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 140 нм или больше, и 250 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному, не ухудшая изоконтрастную характеристику.

[0016] Жидкокристаллическое устройство отображения может дополнительно включать в себя третью фазовую пластину, обнаруживающую оптически отрицательную одноосность в перпендикулярном направлении, причем первый поляризатор, первая фазовая пластина, жидкокристаллическая панель отображения, третья фазовая пластина, вторая фазовая пластина и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 130 нм или больше, и 290 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному, не ухудшая изоконтрастную характеристику.

[0017] Жидкокристаллическое устройство отображения может дополнительно включать в себя третью фазовую пластину, обнаруживающую оптически отрицательную одноосность в перпендикулярном направлении, причем первый поляризатор, первая фазовая пластина, третья фазовая пластина, жидкокристаллическая панель отображения, вторая фазовая пластина и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 130 нм или больше, и 290 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному, не ухудшая изоконтрастную характеристику.

[0018] Жидкокристаллическое устройство отображения может дополнительно включать в себя третью фазовую пластину, обнаруживающую оптически отрицательную одноосность в перпендикулярном направлении, причем первый поляризатор, третья фазовая пластина, первая фазовая пластина, жидкокристаллическая панель отображения, вторая фазовая пластина и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 140 нм или больше, и 250 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному, не ухудшая изоконтрастную характеристику.

[0019] Таким образом, в режиме, в котором первый поляризатор, первая фазовая пластина, жидкокристаллическая панель отображения, вторая фазовая пластина и второй поляризатор расположены в этом порядке (в дальнейшем также называемом “первым режимом”), специфичная разность фаз предпочтительно составляет 150 нм или больше, и 250 нм или меньше. Посредством этого в первом режиме возможно достоверно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному.

[0020] Первый поляризатор, вторая фазовая пластина, первая фазовая пластина, жидкокристаллическая панель отображения и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 120 нм или больше, и 260 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному.

[0021] Жидкокристаллическое устройство отображения может дополнительно включать в себя прозрачный защитный слой, имеющий разность фаз в перпендикулярном направлении 25 нм или больше, и 35 нм или меньше, причем первый поляризатор, прозрачный защитный слой, вторая фазовая пластина, первая фазовая пластина, жидкокристаллическая панель отображения и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 150 нм или больше, и 240 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному.

[0022] Жидкокристаллическое устройство отображения может дополнительно включать в себя третью фазовую пластину, обнаруживающую оптически отрицательную одноосность в перпендикулярном направлении, причем первый поляризатор, вторая фазовая пластина, первая фазовая пластина, жидкокристаллическая панель отображения, третья фазовая пластина и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 140 нм или больше, и 250 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному, не ухудшая изоконтрастную характеристику.

[0023] Жидкокристаллическое устройство отображения может дополнительно включать в себя третью фазовую пластину, обнаруживающую оптически отрицательную одноосность в перпендикулярном направлении, причем первый поляризатор, вторая фазовая пластина, первая фазовая пластина, третья фазовая пластина, жидкокристаллическая панель отображения и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 140 нм или больше, и 210 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному, не ухудшая изоконтрастную характеристику.

[0024] Жидкокристаллическое устройство отображения может дополнительно включать в себя третью фазовую пластину, обнаруживающую оптически отрицательную одноосность в перпендикулярном направлении, причем первый поляризатор, вторая фазовая пластина, третья фазовая пластина, первая фазовая пластина, жидкокристаллическая панель отображения и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 130 нм или больше, и 210 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному, не ухудшая изоконтрастную характеристику.

[0025] Жидкокристаллическое устройство отображения может дополнительно включать в себя третью фазовую пластину, обнаруживающую оптически отрицательную одноосность в перпендикулярном направлении, причем первый поляризатор, третья фазовая пластина, вторая фазовая пластина, первая фазовая пластина, жидкокристаллическая панель отображения и второй поляризатор могут быть расположены в этом порядке, и специфичная разность фаз может составлять 140 нм или больше, и 270 нм или меньше. Посредством этого возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному, не ухудшая изоконтрастную характеристику.

[0026] Таким образом, в режиме, в котором первый поляризатор, вторая фазовая пластина, первая фазовая пластина, жидкокристаллическая панель отображения и второй поляризатор расположены в этом порядке (в дальнейшем также называемом “вторым режимом”), специфичная разность фаз предпочтительно составляет 150 нм или больше, и 210 нм или меньше. Посредством этого во втором режиме возможно продемонстрировать дополнительную превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному.

[0027] Согласно первому жидкокристаллическому устройству отображения согласно настоящему изобретению возможно достигнуть доли не-инверсии шкалы серого предпочтительно 60% или больше.

[0028] Настоящим изобретением также является жидкокристаллическое устройство отображения, включающее в себя первый поляризатор, второй поляризатор, жидкокристаллическую панель отображения, первую фазовую пластину и вторую фазовую пластину, в котором второй поляризатор обращен к первому поляризатору, жидкокристаллическая панель отображения обеспечена между первым поляризатором и вторым поляризатором, первая фазовая пластина обеспечена между первым поляризатором и жидкокристаллической панелью отображения, вторая фазовая пластина обеспечена между вторым поляризатором и жидкокристаллической панелью отображения, жидкокристаллическая панель отображения имеет пару подложек, обращенных друг к другу, и жидкокристаллический слой, размещенный между парой подложек, причем жидкокристаллический слой включает в себя гомогенно выровненную молекулу жидкого кристалла, разность фаз жидкокристаллической панели отображения составляет 210-310 нм, первая фазовая пластина включает в себя жидкокристаллическую пленку, причем жидкокристаллическая пленка формируется посредством установления в положение, в котором нематический жидкий кристалл является гибридно-выровненным, средний угол наклона нематического жидкого кристалла равен 34-40°, разность фаз в плоскости второй фазовой пластины составляет 130-150 нм, и коэффициент Nz второй фазовой пластины составляет 1,35-1,75 (в дальнейшем также называемое “вторым жидкокристаллическим устройством отображения согласно настоящему изобретению”).

[0029] Конфигурация второго жидкокристаллического устройства отображения согласно настоящему изобретению специально не ограничена другими компонентами до тех пор, пока она по существу включает в себя такие компоненты.

[0030] Согласно второму жидкокристаллическому устройству отображения согласно настоящему изобретению возможно достигнуть доли не-инверсии шкалы серого предпочтительно 60% или больше.

[Выгодные эффекты изобретения]

[0031] Согласно каждому из первого и второго жидкокристаллических устройств отображения согласно настоящему изобретению возможно продемонстрировать превосходную характеристику инверсии шкалы градации серого в положении, в котором отображается цвет, близкий к черному.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0032] Фиг. 1 является схематическим видом в поперечном сечении, показывающим структуру жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 2 является схематическим видом в поперечном сечении, показывающим структуру жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 3 является схематическим видом в поперечном сечении, показывающим структуру жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 4 является схематическим видом в поперечном сечении, показывающим структуру жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 5 является схематическим видом в поперечном сечении, показывающим структуру жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 6 является схематическим перспективным видом нематического жидкого кристалла согласно первому варианту осуществления для описания угла наклона и угла скручивания;

Фиг. 7 является схематическим видом в поперечном сечении жидкокристаллического уровня согласно первому варианту осуществления для описания направления выравнивания гомогенного жидкого кристалла;

Фиг. 8 является схематическим видом в поперечном сечении, показывающим структуру 1 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 9 является схематическим видом в поперечном сечении, показывающим структуру 1+ прозрачный защитный слой жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 10 является схематическим видом в поперечном сечении, показывающим структуру 1-1 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 11 является схематическим видом в поперечном сечении, показывающим структуру 1-2 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 12 является схематическим видом в поперечном сечении, показывающим структуру 1-3 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 13 является схематическим видом в поперечном сечении, показывающим структуру 1-4 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 14 является схематическим видом в поперечном сечении, показывающим структуру 2 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 15 является схематическим видом в поперечном сечении, показывающим структуру 2+ прозрачный защитный слой жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 16 является схематическим видом в поперечном сечении, показывающим структуру 2-1 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 17 является схематическим видом в поперечном сечении, показывающим структуру 2-2 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 18 является схематическим видом в поперечном сечении, показывающим структуру 2-3 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 19 является схематическим видом в поперечном сечении, показывающим структуру 2-4 жидкокристаллического устройства отображения согласно первому варианту осуществления;

Фиг. 20 является концептуальным видом для описания режима компоновки оптических осей оптических элементов согласно первому варианту осуществления;

Фиг. 21 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=126 нм удовлетворяется, (c) показывает случай, когда общая Rth=154 нм удовлетворяется, и (d) показывает случай, когда общая Rth=182 нм удовлетворяется;

Фиг. 22 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=210 нм удовлетворяется, (f) показывает случай, когда общая Rth=252 нм удовлетворяется, и (g) показывает случай, когда общая Rth=294 нм удовлетворяется;

Фиг. 23 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 2 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=126 нм удовлетворяется, (c) показывает случай, когда общая Rth=154 нм удовлетворяется, и (d) показывает случай, когда общая Rth=182 нм удовлетворяется;

Фиг. 24 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 2 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=210 нм удовлетворяется, (f) показывает случай, когда общая Rth=252 нм удовлетворяется, и (g) показывает случай, когда общая Rth=294 нм удовлетворяется;

Фиг. 25 является графиками, показывающими изоконтрастную характеристику структуры 1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=126 нм удовлетворяется, (c) показывает случай, когда общая Rth=154 нм удовлетворяется, и (d) показывает случай, когда общая Rth=182 нм удовлетворяется;

Фиг. 26 является графиками, показывающими изоконтрастную характеристику структуры 1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=210 нм удовлетворяется, (f) показывает случай, когда общая Rth=252 нм удовлетворяется, и (g) показывает случай, когда общая Rth=294 нм удовлетворяется;

Фиг. 27 является графиками, показывающими изоконтрастную характеристику структуры 2 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=126 нм удовлетворяется, (c) показывает случай, когда общая Rth=154 нм удовлетворяется, и (d) показывает случай, когда общая Rth=182 нм удовлетворяется;

Фиг. 28 является графиками, показывающими изоконтрастную характеристику структуры 2 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=210 нм удовлетворяется, (f) показывает случай, когда общая Rth=252 нм удовлетворяется, и (g) показывает случай, когда общая Rth=294 нм удовлетворяется;

Фиг. 29 является графиком, показывающим долю не-инверсии шкалы серого каждой из: структуры 1 и структуры 2 жидкокристаллического устройства отображения, согласно первому варианту осуществления;

Фиг. 30 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1+ прозрачный защитный слой жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=100 нм удовлетворяется, (b) показывает случай, когда общая Rth=156 нм удовлетворяется, (c) показывает случай, когда общая Rth=184 нм удовлетворяется, и (d) показывает случай, когда общая Rth=212 нм удовлетворяется;

Фиг. 31 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1+ прозрачный защитный слой жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=240 нм удовлетворяется, (f) показывает случай, когда общая Rth=282 нм удовлетворяется, и (g) показывает случай, когда общая Rth=324 нм удовлетворяется;

Фиг. 32 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 2+ прозрачный защитный слой жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=100 нм удовлетворяется, (b) показывает случай, когда общая Rth=156 нм удовлетворяется, (c) показывает случай, когда общая Rth=184 нм удовлетворяется, и (d) показывает случай, когда общая Rth=212 нм удовлетворяется;

Фиг. 33 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 2+ прозрачный защитный слой жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=240 нм удовлетворяется, (f) показывает случай, когда общая Rth=282 нм удовлетворяется, и (g) показывает случай, когда общая Rth=324 нм удовлетворяется;

Фиг. 34 является графиками, показывающими изоконтрастную характеристику структуры 1+ прозрачный защитный слой жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=100 нм удовлетворяется, (b) показывает случай, когда общая Rth=156 нм удовлетворяется, (c) показывает случай, когда общая Rth=184 нм удовлетворяется, и (d) показывает случай, когда общая Rth=212 нм удовлетворяется;

Фиг. 35 является графиками, показывающими изоконтрастную характеристику структуры 1+ прозрачный защитный слой жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=240 нм удовлетворяется, (f) показывает случай, когда общая Rth=282 нм удовлетворяется, и (g) показывает случай, когда общая Rth=324 нм удовлетворяется;

Фиг. 36 является графиками, показывающими изоконтрастную характеристику структуры 2+ прозрачный защитный слой жидкокристаллического устройства отображения согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=100 нм удовлетворяется, (b) показывает случай, когда общая Rth=156 нм удовлетворяется, (c) показывает случай, когда общая Rth=184 нм удовлетворяется, и (d) показывает случай, когда общая Rth=212 нм удовлетворяется;

Фиг. 37 является графиками, показывающими изоконтрастную характеристику структуры 2+ прозрачный защитный слой жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=240 нм удовлетворяется, (f) показывает случай, когда общая Rth=282 нм удовлетворяется, и (g) показывает случай, когда общая Rth=324 нм удовлетворяется;

Фиг. 38 является графиком, показывающим долю не-инверсии шкалы серого каждой из: структуры 1+ прозрачный защитный слой и структуры 2+ прозрачный защитный слой жидкокристаллического устройства отображения согласно первому варианту осуществления;

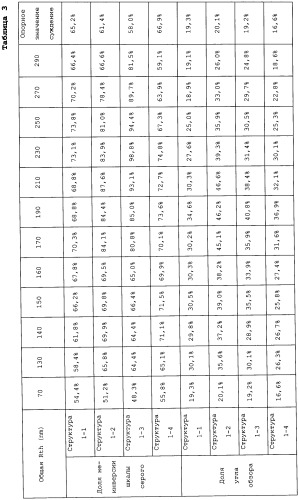

Фиг. 39 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=130 нм удовлетворяется, (c) показывает случай, когда общая Rth=140 нм удовлетворяется, и (d) показывает случай, когда общая Rth=150 нм удовлетворяется;

Фиг. 40 является графиками, обнаруживающими характеристику инверсии шкалы градации серого структуры 1-1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=160 нм удовлетворяется, (f) показывает случай, когда общая Rth=170 нм удовлетворяется, (g) показывает случай, когда общая Rth=190 нм удовлетворяется, и (h) показывает случай, когда общая Rth=210 нм удовлетворяется;

Фиг. 41 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (i) показывает случай, когда общая Rth=230 нм удовлетворяется, (j) показывает случай, когда общая Rth=250 нм удовлетворяется, (k) показывает случай, когда общая Rth=270 нм удовлетворяется, и (l) показывает случай, когда общая Rth=290 нм удовлетворяется;

Фиг. 42 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-2 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=130 нм удовлетворяется, (c) показывает случай, когда общая Rth=140 нм удовлетворяется, и (d) показывает случай, когда общая Rth=150 нм удовлетворяется;

Фиг. 43 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-2 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=160 нм удовлетворяется, (f) показывает случай, когда общая Rth=170 нм удовлетворяется, (g) показывает случай, когда общая Rth=190 нм удовлетворяется, и (h) показывает случай, когда общая Rth=210 нм удовлетворяется;

Фиг. 44 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-2 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (i) показывает случай, когда общая Rth=230 нм удовлетворяется, (j) показывает случай, когда общая Rth=250 нм удовлетворяется, (k) показывает случай, когда общая Rth=270 нм удовлетворяется, и (l) показывает случай, когда общая Rth=290 нм удовлетворяется;

Фиг. 45 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-3 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=130 нм удовлетворяется, (c) показывает случай, когда общая Rth=140 нм удовлетворяется, и (d) показывает случай, когда общая Rth=150 нм удовлетворяется;

Фиг. 46 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-3 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=160 нм удовлетворяется, (f) показывает случай, когда общая Rth=170 нм удовлетворяется, (g) показывает случай, когда общая Rth=190 нм удовлетворяется, и (h) показывает случай, когда общая Rth=210 нм удовлетворяется;

Фиг. 47 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-3 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (i) показывает случай, когда общая Rth=230 нм удовлетворяется, (j) показывает случай, когда общая Rth=250 нм удовлетворяется, (k) показывает случай, когда общая Rth=270 нм удовлетворяется, и (l) показывает случай, когда общая Rth=290 нм удовлетворяется;

Фиг. 48 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-4 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=130 нм удовлетворяется, (c) показывает случай, когда общая Rth=140 нм удовлетворяется, и (d) показывает случай, когда общая Rth=150 нм удовлетворяется;

Фиг. 49 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-4 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=160 нм удовлетворяется, (f) показывает случай, когда общая Rth=170 нм удовлетворяется, (g) показывает случай, когда общая Rth=190 нм удовлетворяется, и (h) показывает случай, когда общая Rth=210 нм удовлетворяется;

Фиг. 50 является графиками, показывающими характеристику инверсии шкалы градации серого структуры 1-4 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (i) показывает случай, когда общая Rth=230 нм удовлетворяется, (j) показывает случай, когда общая Rth=250 нм удовлетворяется, (k) показывает случай, когда общая Rth=270 нм удовлетворяется, и (l) показывает случай, когда общая Rth=290 нм удовлетворяется;

Фиг. 51 является графиками, показывающими изоконтрастную характеристику структуры 1-1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=130 нм удовлетворяется, (c) показывает случай, когда общая Rth=140 нм удовлетворяется, и (d) показывает случай, когда общая Rth=150 нм удовлетворяется;

Фиг. 52 является графиками, показывающими изоконтрастную характеристику структуры 1-1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=160 нм удовлетворяется, (f) показывает случай, когда общая Rth=170 нм удовлетворяется, (g) показывает случай, когда общая Rth=190 нм удовлетворяется, и (h) показывает случай, когда общая Rth=210 нм удовлетворяется;

Фиг. 53 является графиками, показывающими изоконтрастную характеристику структуры 1-1 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (i) показывает случай, когда общая Rth=230 нм удовлетворяется, (j) показывает случай, когда общая Rth=250 нм удовлетворяется, (k) показывает случай, когда общая Rth=270 нм удовлетворяется, и (l) показывает случай, когда общая Rth=290 нм удовлетворяется;

Фиг. 54 является графиками, показывающими изоконтрастную характеристику структуры 1-2 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (a) показывает случай, когда общая Rth=70 нм удовлетворяется, (b) показывает случай, когда общая Rth=130 нм удовлетворяется, (c) показывает случай, когда общая Rth=140 нм удовлетворяется, и (d) показывает случай, когда общая Rth=150 нм удовлетворяется;

Фиг. 55 является графиками, показывающими изоконтрастную характеристику структуры 1-2 жидкокристаллического устройства отображения, согласно первому варианту осуществления, из которых (e) показывает случай, когда общая Rth=160 нм удовлетворяется, (f) показывает случай, когда общая Rth=170 нм удовлетворяется, (g) показывает случай, когда общая Rth=190 нм удовлетворяется, и (h) показывает случай, когда общая Rth=210 нм удовлетворяется;

Фиг. 56 является графиками, показывающими изоконтрастную характеристику структуры 1-2 жидкокристаллического ус
