Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к способу и установке для сжижения потока углеводородов, например потока природного газа.

Уровень техники

Природный газ является полезным источником топлива, а также источником различных углеводородных соединений. Во многих случаях по ряду причин требуется осуществлять сжижение природного газа в установке для получения сжиженного природного газа (СПГ), находящейся в месте расположения или вблизи источника потока природного газа. К примеру, природный газ легче хранить и транспортировать на большие расстояния в качестве жидкости, а не в газообразном состоянии, поскольку он занимает небольшой объем и отсутствует необходимость в его хранении при высоком давлении.

Обычно природный газ, содержащий главным образом метан, поступает в СПГ-установку при повышенных давлениях, и его предварительно обрабатывают с целью получения очищенного исходного потока, подходящего для сжижения при криогенных температурах. Очищенный газ проходит через ряд ступеней охлаждения, использующих теплообменники, для постепенного уменьшения его температуры до достижения сжижения. Жидкий природный газ затем дополнительно охлаждают и расширяют до конечного атмосферного давления, подходящего для его хранения и транспортирования.

Помимо метана, природный газ обычно содержит некоторые более тяжелые углеводороды и примеси, включающие, но не как ограничение, диоксид углерода, серу, сероводород и другие сернистые соединения, азот, гелий, воду, другие не углеводородные кислые газы, этан, пропан, бутаны, углеводороды С5+и ароматические углеводороды. Наличие этих и других широко распространенных и известных более тяжелых углеводородов и примесей или не допускает, или препятствует использованию известных способов сжижения метана, в частности, наиболее эффективных способов сжижения метана. Наиболее известные или предложенные способы сжижения углеводородов, в частности природного газа, основаны на уменьшении, в максимально возможной степени, уровней содержания, по меньшей мере, большей части более тяжелых углеводородов и примесей, осуществляемом перед проведением процесса сжижения.

Углеводороды, более тяжелые, чем метан и, как правило, этан, обычно конденсируют и извлекают из потока природного газа в виде газоконденсатных жидкостей (ГКЖ). Метан обычно отделяют от ГКЖ в скруберной колонне высокого давления, а ГКЖ затем последовательно фракционируют, с получением ценных углеводородных продуктов, в ряде специально выделенных для этого ректификационных колонн, в виде потоков непосредственно продукта или для их использования при сжижении, например, в качестве компонента хладагента.

Между тем, отведенный из скруберной колонны метан последовательно сжижают до получения СПГ. Снижение давления и разделение, производимое, например, посредством «конечного быстрого испарения» после сжижения, может обеспечить газообразный рециркуляционный поток метана.

В патентном документе US 4541852 описана установка для сжижения и переохлаждения природного газа, в которой энергию на сжатие перераспределяют от замкнутого контура с хладагентом на переохлаждение СПГ, снижение давления и быстрое испарение СПГ для извлечения газообразной фазы природного газа. Газообразную фазу природного газа затем подвергают повторному сжатию и направляют на рециркуляцию с возвращением в исходный сырьевой поток системы.

В установке согласно патентному документу US 4541852 после снижения давления и быстрого испарения СПГ требуется повторное сжатие газообразной фазы природного газа до давления исходного потока, составляющего 815 фунт/дюйм² абс. Следовательно, для повторного сжатия необходим привод компрессора большой мощности.

Описанная в US 4541852 установка не содержит систему для извлечения газоконденсатной жидкости (ГКЖ). Поэтому не представляется возможным изменить состав продукта, включающего СПГ, за счет извлечения ГКЖ из исходного сырьевого потока. Любые углеводородные компоненты, содержащиеся в исходном потоке, способные при сжижении отвердевать, могут вызывать закупорку системы.

Раскрытие изобретения

Согласно первому аспекту настоящее изобретение обеспечивает способ сжижения потока углеводородов, включающий, по меньшей мере, стадии:

(a) обеспечение установки для сжижения, содержащей, по меньшей мере, систему извлечения газоконденсатной жидкости, контур с основным хладагентом, контур с первым хладагентом и устройство для снижения давления, после которого размещен газожидкостный сепаратор, причем контур с основным хладагентом содержит, по меньшей мере, один или большее число компрессоров для основного хладагента, а контур с первым хладагентом содержит один или большее число компрессоров для первого хладагента;

(b) пропускание исходного потока углеводородов через систему извлечения газоконденсатной жидкости с получением из указанного исходного потока углеводородов головного потока богатого метаном;

(c) пропускание головного потока богатого метаном через, по меньшей мере, один первый компрессор с получением потока сжатого метана;

(d) охлаждение потока сжатого метана в противотоке с первым хладагентом, циркулирующем в контуре с первым хладагентом, и последующее сжижение потока сжатого метана в противотоке с основным хладагентом в контуре с основным хладагентом, для получения первого сжиженного потока;

(e) снижение давления первого сжиженного потока с получением потока смешанной фазы;

(f) пропускание потока смешанной фазы через конечный газожидкостный сепаратор с получением конечного газового потока и потока сжиженного углеводородного продукта;

(g) подача, по меньшей мере, рециркуляционной фракции конечного газового потока в головной поток богатый метаном, или в поток сжатого метана выше по ходу движения потока от, по меньшей мере, места осуществления части указанного охлаждения в противотоке с первым хладагентом в контуре с первым хладагентом;

(h) увеличение мощности нагрузки одного или большего числа компрессоров для основного хладагента и одного или большего числа компрессоров для первого хладагента до их максимальной нагрузки посредством регулирования температуры (Тх) первого сжиженного потока для изменения количества конечного газового потока, отведенного из конечного газожидкостного сепаратора, и регулирования количества рециркуляционной фракции конечного газового потока, подачу которой осуществляют на стадии (g).

Согласно второму аспекту настоящее изобретение обеспечивает установку для сжижения потока углеводородов, по меньшей мере, содержащую:

- систему для извлечения газоконденсатной жидкости, предназначенную для извлечения из исходного потока углеводородов потока углеводородов С2+ для получения, по меньшей мере, головного потока богатого метаном, и потока богатого С2+, отводимого снизу;

- по меньшей мере, первый компрессор для получения потока сжатого метана из головного потока богатого метаном;

- первую ступень охлаждения, предназначенную для охлаждения потока сжатого метана для получения охлажденного потока сжатого метана, за которой следует ступень основного охлаждения, служащая для сжижения охлажденного потока сжатого метана для получения первого сжиженного потока;

- устройство для снижения давления, предназначенное для уменьшения давления первого сжиженного потока для получения потока смешанной фазы;

- конечный газожидкостный сепаратор для разделения потока смешанной фазы на конечный газовый поток и поток сжиженного углеводородного продукта; и

- трубопровод для рециркуляционной фракции, служащий для подачи, по меньшей мере, рециркуляционной фракции конечного газового потока в головной поток богатый метаном;

- система регулирования, приспособленная для увеличения мощности нагрузки одного или более компрессоров для основного хладагента и одного или большего числа компрессоров для первого хладагента до их максимальной нагрузки посредством регулирования температуры (Тх) первого сжиженного потока для изменения количества конечного газового потока, отводимого из конечного газожидкостного сепаратора, и для регулирования количества рециркуляционной фракции конечного газового потока в трубопроводе для рециркуляционной фракции.

Воплощения и примеры настоящего изобретения будут далее описаны лишь в качестве примера со ссылками на сопровождающие не ограничивающие изобретение чертежи.

Краткое описание чертежей

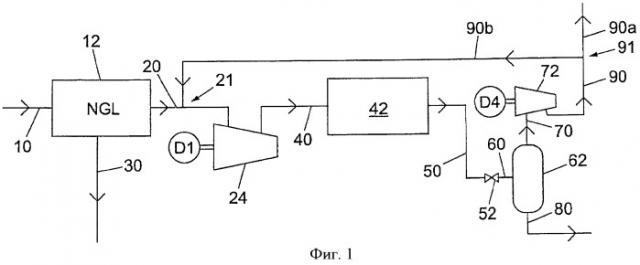

Фиг.1 - принципиальная схема для осуществления способа сжижения потока углеводородов.

Фиг.2 - более детальная схема для осуществления способа сжижения потока углеводородов.

Фиг.3 - более детальная схема для осуществления способа сжижения потока согласно другому воплощению.

Фиг.4 - принципиальная схема воплощения, иллюстрирующая автоматический регулятор.

Осуществление изобретения

Для целей настоящего описания единственный ссылочный номер позиции будет обозначать трубопровод (трубопроводную линию), а также поток, транспортируемый по этому трубопроводу. Подразумевается, что используемая в этой заявке единица давления «бар» относится к абсолютному давлению.

В настоящем описании раскрыты способы регулирования процесса сжижения исходного потока углеводородов и соответствующие устройства и/или способы обеспечения максимума производства сжиженного потока углеводородов. Воплощения этих способов основаны на регулировании температуры (Тх) первого сжиженного потока для изменения количества конечного газового потока, отводимого из конечного газожидкостного сепаратора; и регулировании количества рециркуляционной фракции конечного сжатого потока, который подают в головной поток богатый метаном.

Это позволяет перераспределять затрачиваемую на сжатие мощность между контурами для первого и второго хладагентов, и увеличивать мощность на сжатие (предпочтительно до полной нагрузки), как контура с первым хладагентом, так и контура со вторым хладагентом для производства дополнительного количества потока сжиженного углеводородного продукта. Так, регулирование температуры Тх и регулирование количества рециркуляционной фракции может обеспечить привод каждого из компрессоров для основного хладагента и компрессоров для первого хладагента при их максимальной нагрузке.

Вместо или в дополнение к увеличению затрачиваемой на сжатие потока мощности, способы и установка согласно изобретению могут быть также использованы для регулирования характеристики, иногда называемой качеством сжиженного потока углеводородного продукта, произведенного в результате регулирования температуры первого сжиженного потока.

Предпочтительно воплощения настоящего изобретения обеспечивают способ сжижения потока углеводородов, использующий извлечение ГКЖ для улучшения отделения углеводородов С2+ от потока углеводородов, и, кроме того, обеспечивают более эффективное место в установке, выбранное для возвращения конечного сжатого потока обратно в процесс сжижения.

На фиг.1 представлена установка для сжижения потока углеводородов в соответствии с одним воплощением. Установка содержит:

- систему 12 для извлечения ГКЖ, предназначенную для извлечения потока, содержащего С2+, из исходного потока 10 углеводородов для получения, по меньшей мере, головного потока 20 богатого метаном, и богатого углеводородами С2+ потока 30, отводимого снизу;

- по меньшей мере, один первый компрессор 24 для получения потока 40 сжатого метана в результате сжатия головного потока 20 богатого метаном;

- ступень 42 основного охлаждения для сжижения потока 40 сжатого метана с получением первого сжиженного потока 50;

- устройство 52 для снижения давления, предназначенное для уменьшения давления первого сжиженного потока 50 с получением потока 60 смешанной фазы;

- конечный газожидкостный сепаратор 62 для разделения потока 60 смешанной фазы на конечный газовый поток 70 и поток 80 сжиженного углеводородного продукта;

- один или большее число конечных компрессоров 72 для сжатия конечного газового потока 70 с получением конечного сжатого потока 90;

- трубопроводную линию 90b для рециркуляционной фракции, соединяющую конечный сжатый поток 90 с головным потоком 20 богатым метаном, служащую для подачи, по меньшей мере, рециркуляционной фракции конечного сжатого головного потока 90 в головной поток 20 богатый метаном.

Фиг.1 может быть также использована для иллюстрации способа сжижения потока углеводородов в соответствии с одним воплощением. Указанный способ, по меньшей мере, включает стадии:

- обеспечения исходного потока 10 углеводородов;

- пропускание исходного потока 10 углеводородов через систему 12 для извлечения ГКЖ, в которой исходный поток 10 углеводородов разделяют, по меньшей мере, на головной поток 20 богатый метаном, и богатый углеводородами С2+ поток 30, отводимый снизу;

- пропускание головного потока 20 богатого метаном через, по меньшей мере, первый компрессор 24 для получения потока 40 сжатого метана;

- сжижение потока 40 сжатого метана с получением первого сжиженного потока 50;

- уменьшение давления первого сжиженного потока 50 с получением потока 60 смешанной фазы;

- пропускание потока 60 смешанной фазы через конечный газожидкостный сепаратор 62 с получением конечного газового потока 70 и потока 80 сжиженного углеводородного продукта;

- пропускание конечного газового потока 70 через один или большее число конечных компрессоров 72 с получением конечного сжатого потока 90; и

- подачу, по меньшей мере, рециркуляционной фракции 90b из конечного сжатого потока 90 в головной поток 20 богатый метаном.

Потоком углеводородов может быть любой подходящий поток углеводородов, например, (но не в качестве ограничения) газообразный поток, содержащий углеводороды, способные к охлаждению. Одним примером такого потока является поток природного газа, добытый из месторождений нефти или природного газа. В качестве альтернативы поток природного газа может быть также получен из другого источника, включающего, кроме того, искусственный источник, такой, как процесс Фишера-Тропша.

Обычно такой поток углеводородов содержит, главным образом, метан. Предпочтительно такой поток углеводородов содержит, по меньшей мере, 50 мол.% метана, более предпочтительно, по меньшей мере, 80 мол.% метана.

Хотя описанный здесь способ применим к различным потокам углеводородов, он в особенности является подходящим для сжижаемых потоков природного газа. Поскольку специалисту в данной области техники хорошо понятно, каким образом осуществляется сжижение потока углеводородов, здесь этот процесс подробно не раскрыт.

В зависимости от выбранного источника поток углеводородов может содержать одно или более не углеводородных соединений, таких, как H₂P, N₂, CO₂, Hg, H₂S и другие сернистые соединения.

В случае необходимости поток углеводородов до его использования может быть предварительно обработан, как проведение части процесса охлаждения, или же отдельно. Эта предварительная обработка может включать снижение содержания и/или удаление не углеводородных соединений, таких, как CO₂ и H₂S или другие стадии, такие как предварительное охлаждение и предварительное сжатие. Поскольку специалисту в данной области техники эти стадии хорошо известны, схемы их проведения далее рассматриваться не будут.

Используемый здесь термин «поток углеводородов» включает в себя также состав перед какой-либо его обработкой, включающей очистку, дегидратацию и/или промывание, а также любой состав, частично, в основном или полностью обработанный с целью снижения содержания и/или удаления одного или большего числа соединений или веществ, включающих, но не в качестве ограничения, серу, сернистые соединения, диоксид углерода и воду.

Предпочтительно поток углеводородов, который здесь предполагается использовать, подвергается, по меньшей мере, минимальной предварительной обработке, необходимой для последующего сжижения потока углеводородов. Такое требование для сжижения природного газа в уровне техники известно.

Поток углеводородов обычно также содержит переменное количество углеводородов более тяжелых, чем метан, таких, как этан, пропан, бутаны и пентаны, а также некоторые ароматические углеводороды. Состав потока меняется в зависимости от типа потока углеводородов и источника его подачи. При этом необходимо, чтобы углеводороды более тяжелые, чем метан, были извлечены из природного газа, подлежащего сжижению, по ряду причин, таких как присущие им различные температуры замерзания или сжижения, что может привести к блокированию этими углеводородами элементов установки для сжижения метана. Углеводороды C_2-4 могут быть использованы в качестве источника газоконденсатных жидкостей (ГКЖ) и/или хладагента.

Для извлечения углеводородов С5+ из потока углеводородов могут быть использованы скруберные колонны, работающие при высоких давлениях, используемые в процессе сжижения, который обычно осуществляют при давлениях в интервале от 40 от 70 бар. Например, скруберные колонны могут быть использованы для получения очищенного потока с содержанием углеводородов С5+, составляющим менее 0,1 мол.%.

Однако разделение при высоком давлении метана и ГКЖ, например, в скруберной колонне, не является столь эффективным, как осуществление процесса разделения при низком давлении. Вместе с тем сохранение высокого давления обычно является предпочтительным во избежание капитальных вложений и эксплуатационных расходов, необходимых для расширения и последующего повторного сжатия основного потока углеводорода.

Соответственно, в некоторых условиях скруберная колонна не может обеспечить желательные технические характеристики СПГ. Например, в соответствии с техническими требованиями в Соединенных Штатах Америки сжиженный природный газ должен включать углеводороды С4+ с содержанием не более чем 1,35 мол.%, пропан не более чем 3,25 мол.% и этан не более чем 9,2 мол.%. Один из путей обеспечения такой характеристики СПГ заключается в осуществлении разделения газоконденсатных жидкостей при низком давлении, например, в интервале от 15 до 45 бар, более предпочтительно от 20 до 35 бар. Например, отделение углеводородов С3+ от потока углеводородов предпочтительно проводят при давлении в интервале от 30 до 35 бар, более предпочтительно 33 бара, в то время как отделение углеводородов С2+ предпочтительно проводят при низком давлении в интервале от 20 до 25 бар, более предпочтительно 23 бара. После извлечения ГКЖ при таких давлениях поток углеводородов должен быть затем перед сжижением подвергнут сжатию. Фиг.1 иллюстрирует способ сжижения потока углеводородов в соответствии с одним раскрытым здесь воплощением, в котором исходный поток 10 углеводородов направляют в систему 12 извлечения ГКЖ.

Исходный поток 10 углеводородов получают из потока углеводородов, охарактеризованного выше, и он может быть подвергнут одной или более дополнительным обработкам или очисткам до поступления в систему 12 извлечения ГКЖ. Например, исходный поток 10 углеводородов может быть охлажден с помощью одного или большего количества теплообменников, описанных ниже.

Исходный поток 10 углеводородов может быть обеспечен в виде исходного потока смешанной фазы низкого давления, готового для подачи в колонну 14 для извлечения ГКЖ (показана на фиг.2), представляющей собой часть указанной системы 12 извлечения ГКЖ.

В качестве альтернативы и/или дополнительно система 12 для извлечения ГКЖ может содержать, по меньшей мере, первое расширительное устройство 15 (показано на фиг.2), способное расширять исходный поток 10 углеводородов с получением исходного потока 16 смешанной фазы для колонны 14, извлекающей ГКЖ.

Система 12 для извлечения ГКЖ известным в уровне техники образом обеспечивает получение головного потока 20 богатого метаном, и богатого углеводородами С2+ потока 30, отводимого снизу. За счет функционирования при низком давлении, например, составляющем ≤35 бар, колонна 14 для извлечения ГКЖ, входящая в систему 12 извлечения ГКЖ, обеспечивает более эффективное разделение метана и углеводородов С2+ по сравнению с известной скруберной колонной.

Богатый углеводородами С2+ поток 30, отведенный снизу, может быть направлен к используемой при необходимости цепочке аппаратов фракционирования, содержащей один или большее количество разделительных аппаратов, например, одну или более ректификационных колонн или колонну фракционирования для получения потоков отдельных углеводородов, таких, как поток этана, поток пропана и поток бутанов, или комбинации указанных потоков, или с целью их раздельного применения или, по меньшей мере, для частичного использования в качестве одного или более компонента одного или большего числа хладагентов, используемых для описанного здесь способа сжижения потока углеводородов.

Головной поток 20 богатый метаном еще может содержать незначительное количество (<10 мол.%) углеводородов С2+, предпочтительно >80 мол.%, более предпочтительно >90 мол.% метана и азота.

Головной поток 20 богатый метаном пропускают через первый компрессор 24 для получения потока 40 сжатого метана. Указанный первый компрессор 24 может включать в себя один или большее количество компрессоров, ступеней и/или секций известным в уровне техники образом, и предназначен для получения потока 40 сжатого метана, имеющего давление в интервале от 30 бар до 80 бар, предпочтительно от 35 или 40 бар до 80 бар, более предпочтительно от 45 бар до 80 бар. Такое давление или нижний предел указанного интервала давления могут быть выбраны в зависимости от давления, при котором головной поток 20 богатый метаном выводят из системы для извлечения ГКЖ.

Поток 40 сжатого метана затем сжижают с получением первого сжиженного потока 50. Сжижение потока 40 сжатого метана может быть произведено с помощью одной или большего числа ступеней охлаждения, содержащих один или большее количество теплообменников, в которых поток сжатого метана может обмениваться в противотоке теплотой с испаряющимся хладагентом. На фиг.1 в качестве примера показана ступень 42 «основного» охлаждения, способная охлаждать поток 40 сжатого метана до температуры равной, по меньшей мере, -100°C.

Ступень 42 основного охлаждения может содержать один или большее число контуров с основным хладагентом. По меньшей мере, один из контуров с основным хладагентом может содержать смешанный хладагент, в состав которого входят два или более хладагентов из группы, включающей азот, метан, этан, этилен, пропан, пропилен, бутаны и пентаны. Перед сжижением в ступени 42 основного охлаждения исходный поток 10 углеводородов и/или поток 40 сжатого метана могут быть охлаждены с помощью одного или большего числа контуров с первым хладагентом, содержащим один или большее число компрессоров контура с первым хладагентом. Первый хладагент контура может содержать по существу одно или более веществ из группы, включающей азот, метан, этан, этилен, пропан, пропилен, бутаны и пентаны.

Давление первого сжиженного потока 50 затем снижается с получением потока 60 смешанной фазы. Снижение давления сжиженного потока может быть осуществлено с помощью подходящего аппарата, блока или устройства, известного в уровне техники, например, с помощью расширительного устройства, например, с помощью одного или большего количества клапанов и/или одного или более детандеров. Фиг.1 иллюстрирует пример использования клапана 52.

Поток 60 смешанной фазы затем направляют в конечный газожидкостный сепаратор 62, такой, как конечная испарительная емкость, известная в уровне техники, в которой получают поток 80 сжиженного углеводородного продукта, и конечный газовый поток 70, например, газовый поток, полученный при конечном быстром испарении. Давление потока 80 сжиженного углеводородного продукта и/или давление конечного газового потока 70 может быть близким к атмосферному, например, может составлять менее чем 1,5 бар.

Поток 80 сжиженного углеводородного продукта затем посредством одного или большего количества насосов (не показано) может быть направлен в оборудование для хранения и/или транспортирования. В том случае, когда исходным потоком 10 углеводородов является природный газ, поток 80 сжиженного углеводородного продукта представляет собой сжиженный природный газ.

Конечный газовый поток 70, такой, как газ, полученный при конечном быстром испарении, из конечного газожидкостного сепаратора 62 затем проходит через один или большее число конечных компрессоров 72 для получения конечного сжатого потока 90. Конечным компрессором (компрессорами) 72 может быть любой компрессор (компрессоры), имеющий одну или большее число ступеней и/или секций сжатия, известный в уровне техники, предназначенный для получения конечного сжатого потока 90, имеющего давление>20 бар.

Конечный сжатый поток 90 разделяют с помощью делителя 91 потока, известного в уровне техники, для получения рециркуляционной фракции 90b и фракции 90а топливного газа. Конечный сжатый поток 90 может быть также использован для одной или более целей, например, для обеспечения охлаждения в одном или более теплообменниках, и может обеспечить одну или большее число фракций, которые могут быть использованы для иных целей, чем рециркуляция и поток топлива. В уровне техники известны другие возможности использования конечного сжатого потока 90.

Разделение конечного сжатого потока 90 с помощью делителя 91 потока может быть осуществлено на основе отмеченных ниже требований к рециркуляционной фракции 90b где-нибудь в интервале 0-100%.

Рециркуляционная фракция 90b обычно находится при давлении, таком же или сходном с давлением головного потока 20, богатого метаном так, что она легко может быть направлена в указанный головной поток 20, богатый метаном, с помощью объединительного устройства 21, размещенного выше по потоку от первого компрессора 24.

Фиг.2 иллюстрирует способ сжижения потока углеводородов в соответствии со вторым раскрытым здесь воплощением.

Согласно фиг.2 исходный поток 10 углеводородов, перед его поступлением в систему 12 для извлечения ГКЖ, пропускают через первый теплообменник 110, второй теплообменник 112, предпочтительно представляющий собой испарительный теплообменник низкого давления, и третий теплообменник 114. Таким образом температура исходного потока 10 углеводородов может быть уменьшена до величины ниже 0°C. Величина давления может находиться где-нибудь в интервале от 40 до 80 бар, предпочтительно от 45 до 80 бар.

Представленная на фиг.2 система 12 для извлечения ГКЖ содержит сепаратор 17 для предварительного разделения ГКЖ, способный обеспечить получение отводимого снизу жидкого потока 18, который протекает через клапан 13 и направляется в колонну 14 для извлечения ГКЖ, и отводимого сверху газообразного потока 19, поступающего в детандер 15 для ГКЖ с получением исходного потока 16 смешанной фазы, поступающего в колонну 14 для извлечения ГКЖ на уровне, находящемся выше, чем жидкий поток 18, отведенный снизу сепаратора 17.

В колонне 14 для извлечения ГКЖ получают богатый углеводородами С2+ поток 30, отводимый с низа колонны, и отводимый с верха колонны головной поток 31, который проходит через первый и второй теплообменники 110, 114 с целью обеспечения некоторой степени охлаждения исходного потока 10 углеводородов. После этого головной поток 31 может проходить через турбокомпрессор 32, который предпочтительно механически соединен с турбо детандером 15 для ГКЖ и приводится в действие непосредственно указанным турбодетандером с тем, чтобы известным в уровне техники образом использовать полезную энергию, выработанную детандером 15 для ГКЖ. Турбокомпрессор 32 обеспечивает подачу головного потока 20 богатого метаном из системы 12 для извлечения ГКЖ.

Как отмечено выше, головной поток 20 богатый метаном может быть объединен с помощью объединительного устройства 21 с рециркуляционной фракцией 90b конечного сжатого потока 90 для получения исходного потока, поступающего в один или большее число первых компрессоров 24. При необходимости, один или более из первых компрессоров 24 могут быть снабжены промежуточным охладителем 25. Полученный поток 40 сжатого метана может быть охлажден с помощью первого охладителя 26. Промежуточный охладитель 25 и первый охладитель 26 могут быть водяными и/или воздушными охладителями, известными в уровне техники. Поток 40 сжатого метана может проходить через четвертый теплообменник или систему 116 теплообменников, предпочтительно включающую испарительный теплообменник (с испаряющимся хладагентом) 116a высокого давления, теплообменник 116b среднего давления и теплообменник 116с низкого давления, в которых он может обмениваться теплотой с испаряющимся хладагентом при различных указанных выше относительных уровнях давления, для получения охлажденного потока 40a сжатого метана перед его поступлением в ступень 42 основного охлаждения.

В соответствии с одним раскрытым здесь воплощением обеспечивается контур 100 с первым хладагентом, содержащий компрессор 101 для первого хладагента (включающий в себя один или большее число компрессоров), приводимый в действие посредством привода D2 компрессора для первого хладагента, который обеспечивает получение потока 108 сжатого хладагента. Поток 108 сжатого хладагента направляют через один или большее число охладителей 102 и клапан 103 для получения охлажденного расширенного потока 104 хладагента, направляемого в один или большее количество теплообменников. Лишь в качестве примера на фиг.2 показан контур 100 с первым хладагентом, в котором поступающий поток хладагента распределяют на два параллельно включенные первые испарительные теплообменники высокого давления (ВД) 105a и 105b. Каждый из первых теплообменников 105a, 105b высокого давления затем направляет хладагент с прохождением через расширительное устройство (не показано) к испарительным теплообменникам 106a, 106b среднего давления (СД). Хладагент из испарительного теплообменника 106а среднего давления направляют в испарительный теплообменник 107а низкого давления (НД). В воплощении, показанном на фиг.2, хладагент из испарительного теплообменника 106b среднего давления (СД) разделяют для подачи в два теплообменника 107b, 107с низкого давления. При необходимости, теплообменник 107 с низкого давления может быть аналогичным второму теплообменнику 112 для охлаждения исходного потока 10 углеводорода. Хладагент из испарительных теплообменников 107a, 107b, 112 затем повторно сжимают в компрессоре 101 для первого хладагента.

Кроме того, при необходимости один из теплообменников 105а, 105b высокого давления может быть аналогичным четвертому теплообменнику 116а высокого давления, способному обеспечить охлаждение потока 40 сжатого метана после прохождения первого компрессора 24. Подобным образом, один из теплообменников 106а, 106b среднего давления может быть аналогичным четвертому теплообменнику 116b среднего давления, а один из теплообменников 107a, 107b - аналогичным четвертому теплообменнику 116c низкого давления.

Использование контура с первым хладагентом в процессе сжижения потока углеводородов известно в уровне техники, и иногда его называют «контуром с хладагентом предварительного охлаждения». Контур с первым хладагентом может также обеспечить некоторое охлаждение одного или большее число потоков, содержащих хладагент, циркулирующих в одном или более контуров с другим хладагентом в процессе сжижения углеводородов, таким как основной хладагент в контуре с основным хладагентом.

Первым хладагентом в контуре с первым хладагентом может быть хладагент с единственным компонентом, например, представляющим собой, в частности, пропан или пропилен, предпочтительно пропан, или хладагент, содержащий один или большее количество компонентов, выбранных из группы, включающей азот, метан, этан, этилен, пропан, пропилен, бутаны и пентаны.

Первый компрессор 24 может приводиться в действие специально предназначенным для него приводом D1 (таким, например, как показан на фиг.1). Однако первый компрессор 24 может также приводиться в действие приводом D2 компрессора 101 для первого хладагента. Например, в воплощении, представленном на фиг.2, первый компрессор 24 и, по меньшей мере, один компрессор 101 для хладагента механически взаимосвязаны и обычно приводятся в действие за счет использования, как правило, общего приводного вала 27. Преимущество такой схемы с общим приводом заключается в том, что излишек мощности, располагаемой в контуре с первым хладагентом, может быть, таким образом, использован не только для обеспечения большей охлаждающей способности первого хладагента, что желательно для увеличения производства сжиженного углеводорода, но также для повторного сжатия дополнительного количества рециркуляционного газа, полученного за счет более высокой температуры Тх.

Охлажденный поток 40а сжатого метана из системы 116 четвертых теплообменников поступает в ступень 42 основного охлаждения. Система четвертых теплообменников может включать один или большее число четвертых испарительных теплообменников 116a высокого давления (ВД), один или более четвертых испарительных теплообменников 116b среднего давления (СД) и один или большее число испарительных теплообменников 116с низкого давления (НД). На фиг.2 показан единственный четвертый испарительный теплообменник 116a, 116b и 116c ВД, СД и НД.

Ступень 42 основного охлаждения может включать один или большее число теплообменников и один или большее количество контуров с хладагентом, размещенных последовательно, параллельно или же и последовательно и параллельно. На фиг.2 показана ступень 42 основного охлаждения, имеющая основной криогенный теплообменник (ОКТО) 54, такой, как катушечный теплообменник, способный охлаждать и, по меньшей мере, частично сжижать охлажденный поток 40а сжатого метана за счет теплообмена в противотоке с основным хладагентом с получением первого сжиженного потока 50.

На фиг.2 также показана ступень 42 основного охлаждения, имеющая контур 44 с основным хладагентом, который может использовать любой хладагент, предпочтительно смешанный хладагент, содержащий два или более веществ из группы, включающей азот, метан, этан, этилен, пропан, пропилен, бутаны и пентаны.

Контур 44 с основным хладагентом может содержать любое количество компрессоров для сжатия хладагента, охладителей и сепараторов для получения одного или большего числа потоков хладагента, направляемых в ОКТО 54 известным в уровне техники образом.

Фиг.2 лишь в качестве примера иллюстрирует контур 44 с основным хладагентом, содержащий первый и второй компрессоры 45a и 45b для основного хладагента, которые обычно приводятся в действие приводом D3 компрессора для основного хладагента и обеспечивают получение потока сжатого 46 хладагента, который проходит через один или большее число охладителей 47, таких, как один или более водяных и/или воздушных охладителей, за которыми размещена система 118 пятых теплообменников, содержащая один или большее количество пятых испарительных теплообменников 118а ВД, один или большее количество пятых испарительных теплообменников 118b СД и один или большее количество пятых испарительных теплообменников 118 с НД. На фиг.2 показаны только единственные пятые испарительные теплообменники 118а, 118b и 118с ВД, СД и НД соответственно. Пятые теплообменники 118а, 118b и 118с ВД, СД и НД могут быть аналогичными одному или большему числу первых теплообменников 105а, 105b, 106а, 106b, 107а, 107b 107с ВД, СД и НД в контуре 100 с первым хладагентом. Таким образом, получают охлажденный, предпочтительно частично сконденсированный и сжатый поток 48 хладагента, который направляют в сепаратор 55 хладагента. Указанный сепаратор 55 хладагента приспособлен для получения потока 56 легкой фазы хладагента и потока 57 тяжелой фазы хладагента известным в уровне техники образом. При этом потоки 56, 57 хладагента проходят через ОКТО 54 с целью дополнительного охлаждения, в результате чего получают переохлажденный сконденсированный поток хладагента. Потоки 56, 57 расширяют с помощью одного или более клапанов и/или детандеров 58а, 58b перед повторным вводом в ОКТО 54 для охлаждения. Указанный ОКТО 54 обеспечивает нагретый поток 59 хладагента
