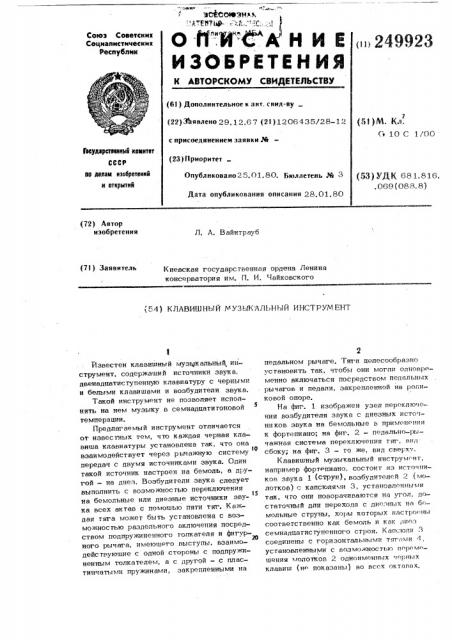

Реферат



Союз Совотсиих

Социалистических

Республик

249923

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61} Дополнительное к авт. свид-ву (22) Заявлено 2g. 12.6 / (21) 1206435/28-12 (5I )M. т(л.

Г 10 С 1/00 с присоединением заявки М

Геаударствениыб квмитет

СССР (23) Приоритет во двлам изобретеинй и втхритив

Опубликовано25.01.80. Бюллетень М 3

Дата опубликования описания 28.01.80 (53) УДK 681.816.. 069 (088. 8) (72} Автор изобретения

Л. A. Вайнтрауб (71) Заявитель

Киевская государственная ордена Ленина консерватория им. П. И. Чайковского (54) КЛАВИШНЫЙ МУЗЬКАЛЬНЫЙ ИНСТРУМ ЕНТ

Известен клавишный музцкальный инструмент, содержащий источники звука, двенадпатиступенную клавиатуру с черными и белыми клавишами и возбудители звука, Такой инструмент не позволяет исполнять на нем музыку в семнадцатитоновой

5 темперации.

Предлагаемый инструмент отличается от известных тем, что каждая черная KlIQ» виша клавиатуры установлена так, что она

I0 взаимодействует через рычажную систему передач с двумя источниками звука. Один такой источник настроен на бемоль, а д; угой — на диез. Возбудители звука следует выполнить с возможностью переключения

15 на бемольные или диезные источники звука всех актав с помошью пяти тяг. Ка>к дая тяга может быть установлена с возможностью раздельного включения посредством подпружиненного голкатепя и фигур26 ного рычага, имеющего выступы, взаимодействующие с одной стороны с подпружиненным толкателем, а с другой — с пластинчатыми пружинами, закрепленными на педальном рычаге. Тяги пелесообразно установить так, чтобы они могли одновре-менно включаться посредством педальных рычагов и педали, закрепленной на роликовой оноре.

На фит. 1 изображен узел переключения возбудителя звука с диезных источников звука на бемольные в применении к фортепиано; на фиг. 2 — педально-рычажная система переключения тяг, внн сбоку; Н8 фиг. 3 - 70 же, вид сверху.

Клавишный музыкальный инструмент, например фортепиано, состоит из источников звука 1 (струн), возбудителей 2 (молотков) с капсюлями 3, установленными так, что они поворачиваются на угол, достаточный для перехода с диез них HA бе::— мольные струны, хоры которых настрог.ны соответственно как бемоль и как диез семнадцатиступенного строя. Капсюли, 3 соединены с горизонтальныMJt тят.ами 4, установленныМи с возмо кностью иерем щения молотков 2 одноименных ярных клавиш (не покаэаньt) во всех октавах.

3 249

Демпфер 5 взаимодействует с двумя хорами струн 1. Фенгер 6 расположен посередине между двумя крайними положениями возбудителя 2 (молотка) и выполняет свбю функцию в обоих этих положениях. Фенгерная проволока 7 выполнена в сечении аллипсообразной и может отклоняться в сторону одновременно с молотком, Тяги 4 шарнирно соединены с тягами 8, взаимодействующими с фигурными рычагами 9, имеюшими выступы 10 и 11 и находящимися под действием пружин 12, Последние концами закреплены на толкателях 13.

Выступы 10 и 11 взаимодействуют пои движении вниз толкателей 13 с пластинчатыми пружинами 14 и 15, закрепленными на педальных рычагах 16, соединенных с педалью 17, установленной на роликовой опо)эе 18.

При нажиме носком ноги на один иэ толкателей 13 его конец скользит по наклонному профилю фигурного рычага 9 и, преодолевая действие пружины 12, переводит тяги 8 и 4 в положение, при котором капсюль 3 перемещает возбудитель звука со струн, настроенных, например, на фа-диез семнадцатиступенного строя, на струны соль-бемоль того же строя.

После прекращения давления толкатель под действием пружины возвращается в исходное положение, и при последуюшем нажиме на него его конец скользит по противоположному наклонному профилю рычага 9 и переключает последний в исходное положение. Таким образом, звучание, соответствуюшее черным клавишам, будет перестроено опять в диезное.

Управление одновременно всеми черными клавишами инструмента осуществляется педалью 17 при перемещении ее вперед или назад на роликовой опоре 18.

Пластинчатые пружины 14 и 15 изменяют

923 4 положение фигурного рычага 9, а вместе с те > и положение молотков.

Принцип предлагаемого устройства состоит в переключении черных клавиш в зависимости от надобности (как порознь одноименных во всех октавах, так и всех вместе) с диезного на бемольное звучание, или наоборот.

>о Формула изобретения

1. Клавишнь>й музыкальный инструмент, содержащий источники звука, двенадцатиступенную клавиатуру с черными и белыми клавишами и возбудитель звука, о т л и— ч а ю ш и и с я тем, что, с целью воэможности исполнения на нем музыки в семнадцатитоновой темперации, каждая черная клавиша установлена с воэможностью взаимодействия через рычажную систему передач с двумя источниками звука, один из которых настроен на бемоль, а другой — на диез этой темперации.

2. Инструмент по и. 1, о т л и ч аю ш и и с я тем, что возбудители звука выполнены с возможностью переключения на бемольные или диезные источники звука всех октав посредством пяти тяг.

3. Инструмент по и. 2, о т л и ч а— ю ш и и с я тем, что каждая тяга установлена с возможностью раздельного включения посредством подпружиненного толкателя и фигурного рычага, имеюшего выступы, вэаимодействуюшие с одной сгороны с подпружиненным толкателем, а с другой — с пластинчатыми пружинами, закрепленными на пед альном рычаге.

4. Инструмент по п. 2, о т л и ч а—

40 ю ш и и с я тем, что тяги установлены с возможностью одновременного включения посредством педальных рычагов и педали, закрепленной на роликовой опоре.

249923

",/. р

L

18
