Устройство и способ, и программа управления отображением

Устройство и способ, и программа управления отображением

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству и способу, и программе управления отображением, в частности к устройству и способу, и программе управления отображением, которые пригодны для использования в случаях, когда изображение отображают на жидкокристаллической панели, используя множество источников задней подсветки.

Уровень техники

В предшествующем уровне техники в качестве устройства жидкокристаллического дисплея, в котором применяется жидкокристаллическая панель пропускающего типа, было предложено устройство, в котором используется множество источников задней подсветки, для изменения количества падающего света в каждой области отображения жидкокристаллической панели, в результате чего достигается расширение динамического диапазона яркости отображаемого изображения (см., например. Патентный документ 1). То есть в соответствии с этим устройством жидкокристаллического дисплея можно улучшить контраст отображаемого изображения.

Документы предшествующего уровня техники

Патентные документы

Патентный документ 1: публикация №2007-322901 находящейся на экспертизе заявки на японский патент

Сущность изобретения

Техническая задача

В этой связи, в случае, когда свет от каждого из множества источников задней подсветки падает на каждую соответствующую область отображения на панели жидкокристаллического дисплея таким образом, как показано на фиг.1, количество света, излучаемого каждым источником задней подсветки, можно определить по сигналу изображения отображаемого изображения.

То есть на фиг.1, сигнал изображения, имеющий ступенчатую форму колебаний, обозначенную стрелкой А11, вводят в блок 11 расчета количества излучения света и в блок 12 деления. В блоке 11 расчета количества излучения света количество света, излучаемого каждым отдельным источником задней подсветки, рассчитывают на основе сигнала изображения.

Здесь, поскольку размер каждого отдельного источника задней подсветки больше, чем размер пикселей в области дисплея жидкокристаллической панели, количество света задней подсветки рассчитывают по значению пикселя, более конкретно, по значению яркости каждого пикселя изображения, отображаемого в области отображения жидкокристаллической панели в соответствии с задней подсветкой. Также, как показано стрелкой А12, свет задней подсветки равномерно падает в каждом положении области отображения жидкокристаллической панели.

Следует отметить, что в формах сигнала, обозначенных стрелкой A11 - стрелкой А13 на фиг.1, в горизонтальном направлении обозначено изображение на основе сигнала изображения, или положение пикселя в области отображения жидкокристаллической панели, на которой отображают изображение, и в вертикальном направлении обозначена яркость.

Кроме того, в блоке 12 деления подаваемый сигнал изображения делят на количество света из блока 11 расчета количества излучения света, вычисляя, таким образом, степень пропускания света в области отображения жидкокристаллической панели, соответствующей задней подсветке.

Затем, после расчета количества света, задняя подсветка излучает свет на основе количества света, рассчитанного блоком 11 расчета количества излучения света, освещая светом жидкокристаллическую панель. Кроме того, жидкокристаллическая панель пропускает свет задней подсветки со степенью пропускания, рассчитываемой блоком 12 деления. Таким образом, по существу, то же изображение, что и изображение, соответствующее введенному сигналу изображения, отображают в области отображения жидкокристаллической панели.

Однако возникают случаи, в которых когда задняя подсветка излучает свет с количеством света, рассчитанным блоком 11 расчета количества излучения света, яркость света, падающего на жидкокристаллическую панель от задней подсветки меньше, чем яркость, необходимая для отображения изображения на основе введенного сигнала изображения.

Таким образом, когда количества (яркости) света, обозначенного стрелкой А12, недостаточно для отображения заданной области изображения, обозначенной стрелкой A11, степень пропускания каждого пикселя в области отображения жидкокристаллической панели, определенная блоком 12 деления, превышает 100%, как обозначено стрелкой А13. На фиг.1 участок, обозначенный пунктиром, степени пропускания каждого пикселя в области отображения, обозначенной стрелкой А13, обозначает участок, где степень пропускания превышает 100%.

Например, известно, что поскольку скорость отклика задней подсветки и скорость отклика жидкокристаллической панели отличаются во время работы, и изменение количества света от задней подсветки и изменение степени пропускания жидкокристаллической панели не синхронизированы друг с другом, качество изображения ухудшается, когда количество света от задней подсветки резко изменяется. В частности возникают случаи, в которых, когда изображение, предназначенное для отображения, является движущимся изображением, количество света от задней подсветки резко изменяется, и качество изображения заметно ухудшается.

Соответственно, чтобы снизить такое ухудшение качества изображения, можно рассмотреть возможность применения циклической обработки количества света, вычисляемого в блоке 11 расчета количества излучения света. В таком случае блок 11 расчета количества излучения света выполняет циклическую обработку для вычисления конечного количества света кадра, который будет отображен с этого момента времени, на основе количества света кадра изображения, которое будет отображаться с этого момента времени, и количества света кадра, немедленно предшествующего этому кадру, таким образом, подавляя резкое изменение количества света.

Однако, поскольку резкое изменение количества света подавляется, когда циклическую обработку применяют к количеству света, возникают случаи, когда конечное количество света, определенное при циклической обработке, то есть яркость света от задней подсветки становится ниже, чем яркость, необходимая для отображения изображения, которое будет отображаться с этого момента времени.

Когда количество света от задней подсветки становится недостаточным, как описано выше, в части области изображения, отображаемого на жидкокристаллической панели, изменения яркости теряются, и ухудшается качество изображения. Таким образом, поскольку пиксели в жидкокристаллической панели не могут передавать свет со степенью пропускания больше 100%, все значения яркости изображений, отображаемых пикселями, расчетные значения степени пропускания которых превышают 100%, становятся одинаковыми значениями.

Как описано выше, в случае отображения изображения на жидкокристаллической панели при использовании задней подсветки возникают случаи, когда, в зависимости от введенного сигнала изображения, количеством света, излучаемого от задней подсветки, не управляют соответствующим образом, и качество изображения отображаемого изображения ухудшается.

Настоящее изобретение было выполнено с учетом изложенных выше обстоятельств и позволяет снизить ухудшение качества изображения из-за недостаточного количества света от задней подсветки.

Техническое решение

Устройство управления отображением в соответствии с одним аспектом настоящего изобретения включает в себя: средство расчета яркости, предназначенное для расчета яркости задней подсветки на основе сигнала изображения отображаемого изображения, причем яркость задней подсветки обозначает яркость света, падающего на панель дисплея, на которой отображают отображаемое изображение путем пропускания света, и который излучается задней подсветкой; средство изменения значения коррекции, предназначенное для увеличения коррекции для коррекции яркости задней подсветки предыдущего отображаемое изображения, которое представляет собой отображаемое изображение, отображаемое по времени перед еще не отображаемым изображением, которое представляет собой отображаемое изображением, которое будет отображено с этого момента времени, для получения значения коррекции для еще не отображаемого изображения, когда еще не отображенное изображение представляет собой движущееся изображение, и уменьшения значения коррекции для предыдущего отображаемого изображения, для получения значения коррекции для еще отображаемого изображения, когда еще отображаемое изображение представляет собой неподвижное изображение; и средство коррекции, предназначенное для коррекции яркости задней подсветки путем суммирования значения коррекции, измененного средством изменения значения коррекции, с яркостью задней подсветки еще не отображаемого изображения.

В устройстве управления отображением может быть дополнительно предусмотрено средство ограничения, предназначенное для установления верхнего значения ограничения для значения коррекции для еще не отображаемого изображения, когда еще не отображаемое изображение представляет собой движущееся изображение, и установки верхнего значения ограничения, как значения коррекции для еще не отображаемого изображения, когда значение коррекции больше, чем верхнее значение ограничения.

В устройстве управления отображением может быть дополнительно предусмотрено средство детектирования движения, предназначенное для детектирования движения в еще не отображаемом изображении на основе сигнала изображения, и средство ограничения может быть выполнено с возможностью устанавливать верхнее значение ограничения в соответствии с величиной движения, детектируемом в еще не отображаемом изображении.

Средство ограничения может быть выполнено с возможностью установки нижнего значения ограничения для значения коррекции для еще не отображаемого изображения, когда еще не отображаемое изображение представляет собой неподвижное изображение, и установки нижнего значения ограничения в качестве значения коррекции для еще не отображаемого изображения, когда значение коррекции меньше, чем нижнее значение ограничения.

Средство ограничения может быть выполнено с возможностью отменять установку верхнего значения ограничения и устанавливать нижнее значение ограничения, когда отображаемое изображение представляет собой движущееся изображение, и значение коррекции для предыдущего отображаемое изображения больше, чем верхнее значение ограничения для еще не отображаемого изображения, и средство изменения значения коррекции может быть выполнено с возможностью уменьшать значение коррекции для предыдущего отображаемое изображения, чтобы получать значение коррекции для еще не отображаемого изображения.

Способ управления отображением или программа в соответствии с аспектом настоящего изобретение включают в себя этапы: вычисляют яркость задней подсветки на основе сигнала изображения отображаемого изображения, причем яркость задней подсветки обозначает яркость света, падающего на панель дисплея, которая отображает отображаемое изображение, передавая свет, и который излучает задняя подсветка; увеличивают значение коррекции для коррекции яркости задней подсветки предыдущего отображаемого изображения, которое представляет собой отображаемое изображение, отображаемое по времени перед еще не отображаемым изображением, которое представляет собой отображаемое изображение, которое будет отображено с этого момента времени, для получения значения коррекции для еще не отображаемого изображения, когда еще не отображаемое изображение представляет собой движущееся изображение, и уменьшают значение коррекции для предыдущего отображаемое изображения, чтобы получить значение коррекции для еще не отображаемого изображения, когда еще не отображаемое изображение представляет собой неподвижное изображение; и корректируют яркость задней подсветки путем суммирования измененного значения коррекции, с яркостью задней подсветки еще не отображаемого изображения.

В соответствии с аспектом настоящего изобретения яркость задней подсветки рассчитывают на основе сигнала изображения отображаемого изображения, причем яркость задней подсветки обозначает яркость света, который падает на панель дисплея, которая отображает отображаемое изображение путем пропускания света, и который излучается задней подсветкой. Значение коррекции для коррекции яркости задней подсветки предыдущего отображаемого изображения, которое представляет собой отображаемое изображение, отображаемое по времени перед еще не отображаемым изображением, которое представляет собой отображаемое изображение, которое будет отображено с этого момента времени, увеличивают, чтобы получить значение коррекции для еще не отображаемого изображения, когда еще не отображаемое изображение представляет собой движущееся изображение, и значение коррекции для предыдущего отображаемого изображения уменьшают, чтобы получить значение коррекции для еще не отображаемого изображения, когда еще не отображаемое изображение представляет собой неподвижное изображение. Яркость задней подсветки корректируют путем суммирования измененного значения коррекции, с яркостью задней подсветки еще не отображаемого изображения.

Предпочтительные эффекты

В соответствии с аспектом настоящего изобретения может отображаться изображение. В частности, в соответствии с аспектом настоящего изобретения может быть подавлено ухудшение качества изображения из-за недостаточного количества света от задней подсветки.

Краткое описание чертежей

На фиг.1 показана схема, представляющая конфигурацию жидкокристаллического устройства дисплея в соответствии с предшествующим уровнем техники.

На фиг.2 показана схема, представляющая пример конфигурации варианта выполнения устройства дисплея, в котором применяется настоящее изобретение.

На фиг.3 показана схема, более подробно представляющая пример конфигурации блока управления дисплеем.

На фиг.4 показана схема, подробно представляющая пример конфигурации блока расчета значения коррекции.

На фиг.5 показана блок-схема последовательности операций, иллюстрирующая обработку отображения.

На фиг.6 показана блок-схема последовательности операций, иллюстрирующая обработку коррекции яркости задней подсветки.

На фиг.7 показана схема, представляющая другой пример конфигурации блока расчета значения коррекции.

На фиг.8 показана блок-схема последовательности операций, иллюстрирующая обработку коррекции яркости задней подсветки.

На фиг.9 показана схема, представляющая другой пример конфигурации блока расчета яркости задней подсветки.

На фиг.10 показана блок-схема последовательности операций, иллюстрирующая обработку коррекции яркости задней подсветки.

На фиг.11 показана схема, представляющая пример конфигурации компьютера.

Подробное описание изобретения

Ниже, со ссылкой на чертежи будет описан вариант выполнения, в котором применяется настоящее изобретение.

На фиг.2 показана схема, представляющая пример конфигурации варианта выполнения устройства дисплея, в котором применяется настоящее изобретение.

Устройство 61 дисплея включает в себя из блока 81-1 управления дисплеем до блока 81-4 управления дисплеем, из блока 82-1 управления задней подсветкой до блока 82-4 управления задней подсветкой, от источника 83-1 задней подсветки до источника 83-4 задней подсветки, блок 84 управления жидкокристаллической панелью и жидкокристаллическую панель 85.

Устройство 61 дисплея представляет собой, например, устройство жидкокристаллического дисплея, такое как жидкокристаллический дисплей. Сигнал изображения отображаемого изображения, которое отображают на жидкокристаллической панели 85, вводят в блок 81-1 управления дисплеем - блок 81-4 управления дисплеем устройства 61 дисплея.

На основе введенного сигнала изображения блок 81-1 управления дисплеем - блок 81-4 управления дисплеем рассчитывают количество света, которое требуется излучать источником 83-1 задней подсветки - источником 83-4 задней подсветки, более конкретно, яркость задней подсветки, обозначающую яркость света, и передает значение яркости задней подсветки в блок 82-1 управления задней подсветкой - блок 82-4 управления задней подсветкой.

Кроме того, на основе сигнала изображения для каждой из областей отображения жидкокристаллической панели 85, на которую падает большая часть света от каждого из источника 83-1 задней подсветки до источника 83-4 задней подсветки, блок 81-1 управления дисплеем - блок 81-4 управления дисплеем рассчитывает степень пропускания каждого пикселя в пределах области отображения, и передают эту степень пропускания в блок 84 управления жидкокристаллической панелью. Такая степень пропускания принимает значение, например, от 0 до 1.

Следует отметить, что пиксель в области отображения жидкокристаллической панели 85 обозначает одну ячейку, которая используется как модуль отображаемого изображения, и состоит из каждой из областей, которые пропускают каждый свет R, G и В (красного, зеленого и синего цветов).

На основе яркости задней подсветки, передаваемой из блока 81-1 управления дисплеем - блоком 81-4 управления дисплеем, блок 82-1 управления задней подсветкой - блок 82-4 управления задней подсветкой управляют источником 83-1 задней подсветки - источником 83-4 задней подсветки для излучения света. Кроме того, в соответствии с управлением, выполняемым блоком 82-1 управления задней подсветкой - блоком 82-4 управления задней подсветкой, источник 83-1 задней подсветки - источник 83-4 задней подсветки излучает свет, и обеспечивает падение света на жидкокристаллическую панель 85.

Блок 84 управления жидкокристаллической панелью обеспечивает передачу света жидкокристаллической панелью 85 со степенью пропускания каждого пикселя, то есть с относительным отверстием, передаваемым из блока 81-1 управления дисплеем - блока 81-4 управления дисплеем. Жидкокристаллическая панель 85 передает свет, падающий на каждый пиксель в области отображения, от источника 83-1 задней подсветки до источника 83-4 задней подсветки, со степенью пропускания, переданной в виде инструкции из блока 84 управления жидкокристаллической панелью, отображая, таким образом, отображаемое изображение.

Следует отметить, что ниже, каждый из блока 81-1 управления дисплеем до блока 81-4 управления дисплеем просто называются блоком 81 управления дисплеем, в случаях, когда нет необходимости индивидуально различать их между собой, и каждый из блока 82-1 управления задней подсветкой - блока 82-4 управления задней подсветкой просто называются блоком 82 управления задней подсветкой в случаях, когда нет необходимости индивидуально различать их между собой. Кроме того, ниже каждый из источника 83-1 задней подсветки - источника 83-4 задней подсветки просто называются источником 83 задней подсветки в случаях, когда нет необходимости индивидуально различать их между собой.

В устройстве 61 дисплея задняя подсветка 83 как источник света размещена на задней поверхности жидкокристаллической панели 85, и большая часть света, излучаемого задней подсветкой 83, падает на область отображения жидкокристаллической панели 85, которая расположена противоположно источнику 83 задней подсветки. Например, большая часть света, излучаемого источником 83-1 задней подсветки, падает на участок жидкокристаллической панели 85, расположенной диагонально выше справа на чертеже. Поэтому, в случае отображения такого изображения, в котором сторона жидкокристаллической панели 85, расположенная диагонально вверху и справа, будет яркой, и другой участок будет темным, только источник 83-1 задней подсветки может излучать свет с достаточно высокой яркостью, и другой источник 83-2 задней подсветки - 83-4 задней подсветки может излучать свет с относительно малой яркостью. Это позволяет снизить потребление энергии источником задней подсветки 83. Также при этом можно расширить динамический диапазон яркости отображаемого изображения и повысить контраст отображаемого изображения.

Следует отметить, что, в то время как в устройстве 61 дисплея предусмотрена жидкокристаллическая панель 85 пропускающего типа, можно использовать не только жидкокристаллическую панель, но и любого вида панель дисплея пропускающего типа, которая отображает изображение путем пропускания света от источника 83 задней подсветки.

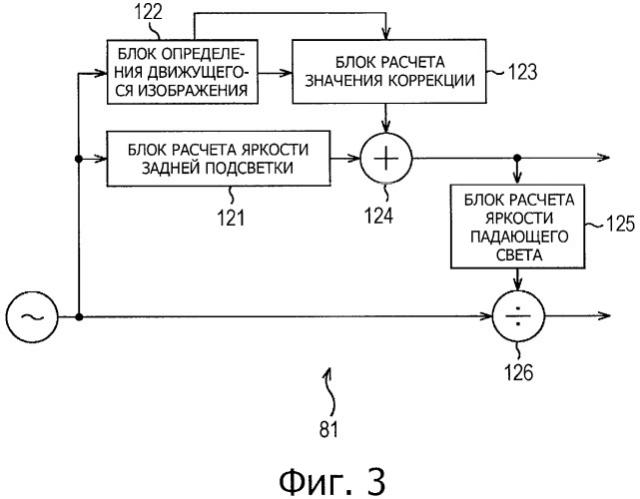

Далее, фиг.3 показана схема, представляющая более детальный пример конфигурации блока 81 управления дисплеем по фиг.2.

Блок 81 управления дисплеем включает в себя блок 121 расчета яркости задней подсветки, блок 122 определения движущегося изображения, блок 123 расчета значения коррекции, блок 124 суммирования, блок 125 расчета яркости падающего света и блок 126 деления.

Сигнал изображения, подаваемый в блок 81 управления дисплеем устройства 61 дисплея, передают в блок 121 расчета яркости задней подсветки, блок 122 определения движущегося изображения и блок 126 деления из блока 81 управления дисплеем. Этот сигнал изображения представляет собой, например, сигнал изображения движущегося изображения или неподвижного изображения.

Блок 121 расчета яркости задней подсветки вычисляет яркость света задней подсветки, излучаемого задней подсветкой 83, на основе подаваемого сигнала изображения, и подает яркость задней подсветки в блок 124 суммирования.

Например, на основе сигнала изображения блок 121 расчета яркости задней подсветки находит максимальное значение яркости пикселей в области отображаемого изображения на основе сигнала изображения, которая представляет собой область, отображаемую в области отображения жидкокристаллической панели 85, соответствующей источнику 83 задней подсветки. Затем, на основе найденного максимального значения, блок 121 расчета яркости задней подсветки находит яркость задней подсветки для света, который должен излучать источник 83 задней подсветки.

Следует отметить, что область отображения жидкокристаллической панели 85, соответствующая задней подсветке 83, относится к области, которую получают путем виртуального разделения всей области отображения жидкокристаллической панели 85 и на которую падает большая часть света от каждого отдельного источника 83 задней подсветки, находящегося непосредственно ниже задней поверхности жидкокристаллической панели 85.

Например, если предположить, что область отображения жидкокристаллической панели 85 виртуально разделена на четыре области, на верхнюю правую, верхнюю левую, нижнюю левую и нижнюю правую области на фиг.2, области отображения, соответственно, соответствующие источнику 83-1 задней подсветки - источнику 83-4 задней подсветки, находятся в верхней правой, верхней левой, нижней левой и нижней правой областях области отображения. Ниже область отображения жидкокристаллической панели 85, соответствующая задней подсветке 83, также называется областью частичного отображения.

Блок 122 определения движущегося изображения, выполняет обработку определения движущегося изображения на основе подаваемого сигнала изображения и определяет, является ли отображаемое изображение на основе подаваемого сигнала изображения движущимся изображением. Например, блок 122 определения движущегося изображения выполняет детектирование движения, используя отображаемое изображение, которое будет отображаться с этого времени, и отображаемое изображение, отображавшееся на жидкокристаллической панели 85 непосредственно перед отображаемым изображением, таким образом, идентифицируя, является ли отображаемое изображение подаваемого сигнала изображения движущимся изображением, или неподвижным изображением.

Блок 122 определения движущегося изображения передает информацию изображения, обозначающую результат определения обработки определения движущегося изображения, и информацию движения, обозначающую величину движения детектируемого движения, в блок 123 расчета значения коррекции.

Следует отметить, что поскольку отображаемое изображение последовательно отображают в устройстве 61 дисплея, возникают случаи, когда, например, после отображения движущегося изображения в качестве отображаемого изображения, последовательно отображают множество неподвижных изображений. В следующем описании каждое из отображаемых изображений, последовательно отображаемых в устройстве 61 дисплея, будет упоминаться как один кадр, то есть один кадр изображения.

На основе информации изображения и информации движения, полученной из блока 122 определения движущегося изображения, блок 123 расчета значения коррекции вычисляет значение коррекции для коррекции яркости задней подсветки и передает значение коррекции в блок 124 суммирования. Блок 124 суммирования суммирует значение коррекции из блока 123 расчета значения коррекции с яркостью задней подсветки из блока 121 расчета яркости задней подсветки, таким образом, корректируя яркость задней подсветки. Кроме того, блок 124 суммирования передает уточненную яркость задней подсветки в блок 82 управления задней подсветкой и в блок 125 расчета яркости падающего света.

На основе яркости задней подсветки, подаваемой из блока 124 суммирования, блок 125 расчета яркости падающего света рассчитывает яркость падающего сета для пикселя, обозначающую оценку яркости света, падающего на пиксель от задней подсветки 83, для каждого пикселя в области частичного отображения жидкокристаллической панели 85, в соответствии с задней подсветкой 83. Таким образом, яркость света, падающего на пиксель, представляет информацию, обозначающую оценку яркости света, падающего на пиксель в области частичного отображения от задней подсветки 83, в случае, когда задняя подсветка 83 излучает свет с подаваемой яркостью задней подсветки.

Например, блок 125 расчета яркости падающего света заранее содержит профиль, обозначающий, как свет, излучаемый из источника 83 задней подсветки, рассеивается, когда соответствующий источник 83 задней подсветки излучает свет.

Затем, используя этот содержащийся профиль, блок 125 расчета яркости падающего света определяет значение яркости оценки света, падающего от источника 83 задней подсветки на отдельные пиксели в определенной области отображения жидкокристаллической панели 85, соответствующей источнику 83 задней подсветки, когда источник 83 задней подсветки излучает свет при яркости задней подсветки, подаваемой из блока 124 суммирования, и устанавливает эту яркость для каждого пикселя, как яркость падающего света на пиксель.

После определения значения яркости падающего света на пиксель в отдельных пикселях в определенной области отображения, блок 125 расчета яркости падающего света передает эти значения яркости падающего света на пиксель в блок 124 деления.

Блок 126 деления делит значение сигнала для подаваемого сигнала изображения, более конкретно, яркость, определенную по значению сигнала (значению пикселя отображаемого изображения), на значения яркости падающего света на пиксель, полученные из блока 125 расчета яркости падающего света, рассчитывая, таким образом, значения степени пропускания для отдельных пикселей в определенной области отображения. Затем блок 126 деления передает рассчитанные значения яркости для каждого пикселя в блок 84 управления жидкокристаллической панелью.

Например, пусть целевой пиксель в определенной области отображения называется целевым пикселем. Кроме того, пусть яркость падающего света на пиксель для целевого пикселя будет обозначена как CL, яркость задней подсветки от источника 83 задней подсветки будет обозначена как BL, и яркость пикселя отображаемого изображения, расположенного в том же положении, что и целевой пиксель, то есть пикселя на отображаемом изображении, в котором отображают изображение, отображаемое целевым пикселем, будет обозначено как IL. Затем, пусть степень пропускания света в целевом пикселе будет обозначена как Т.

В этом случае, когда обеспечивается излучение света источника 83 задней подсветки с яркостью BL задней подсветки, яркость света, падающего на целевой пиксель от источника 83 задней подсветки, то есть яркость падающего света на пиксель для целевого пикселя, составляет CL. Затем, когда целевой пиксель передает, со степенью Т пропускания, свет с яркостью CL падающего света на пиксель, который падает на него от источника 83 задней подсветки, яркость света, излучаемого из целевого пикселя, то есть яркость целевого пикселя, принимаемая пользователем, который смотрит на жидкокристаллическую панель 85 (ниже также называется яркостью OL отображения), представлена как яркость CL падающего света на пиксель х степень Т пропускания. Если яркость OL отображения равна яркости IL пикселя отображаемого изображения, то же изображение, что и отображаемое изображение, будет отображаться на жидкокристаллической панели 85. Следовательно, если предположить, что яркость OL отображения и яркость IL равны, справедливо приведенное ниже Уравнение (1).

Степень Т пропускания = (яркость IL пикселя отображаемого изображения) / (яркость CL падающего света на пиксель)…(1)

Поэтому блок 126 деления может рассчитывать соответствующее значение степени Т пропускания целевого пикселя путем деления значения сигнала для сигнала изображения, представляющего значение пикселя для пикселя отображаемого изображения, соответствующего целевому пикселю, более конкретно, яркость IL пикселя отображаемого изображения, на яркость CL света, падающего на пиксель для целевого пикселя, передаваемую из блока 125 расчета яркости падающего света.

Затем на фиг.4 показана блок-схема, представляющая более детальный пример конфигурации блока 123 расчета значения коррекции на фиг.3.

Блок 123 расчета значения коррекции включает в себя блок 151 изменения и блок 152 ограничения.

Значение коррекции для отображаемого изображения кадра, который по времени непосредственно предшествует отображаемому изображению, которое будет отображено с этого момента времени, передают в блок 151 изменения из блока 152 ограничения и информацию изображения передают в блок 151 изменения из блока 122 определения движущегося изображения. Блок 151 изменения изменяет значение коррекции из блока 152 ограничения на основе подаваемой информации изображения и передает измененное значение коррекции в блок 152 ограничения.

Информацию изображения и информацию движения подают в блок 152 ограничения из блока 122 определения движущегося изображения. На основе подаваемой информации изображения и информации движения блок 152 ограничения устанавливает значение ограничения, которое служит верхним ограничением или нижним ограничением, ограничивающим значение коррекции.

В частности, когда передают информацию изображения, обозначающую, что отображаемое изображение, которое будет отображено с этого момента времени, является движущимся изображением, блок 152 ограничения устанавливает верхнее значение ограничения для значения коррекции, как значение ограничения, в соответствии с величиной движения, обозначенной предоставленной информацией движения. Кроме того, когда передают информацию изображения, обозначающую, что отображаемое изображение, которое будет отображено с этого момента времени, является неподвижным изображением, блок 152 ограничения устанавливает нижнее значение ограничения значения коррекции, как значение ограничения.

Блок 152 ограничения ограничивает значение коррекции из блока 151 изменения установленным значением ограничения, получая, таким образом, конечное значение коррекции. Кроме того, блок 152 ограничения передает конечное значение коррекции в блок 151 изменения и в блок 124 суммирования.

В частности, когда сигнал изображения отображаемого изображения, такого как движущееся изображение, передают в устройство 61 дисплея, и подают инструкцию отобразить отображаемое изображение, в ответ на инструкцию, устройство 61 дисплея начинает обработку отображения, состоящую в отображении отображаемого изображения. Далее обработка отображения, выполняемая устройством 61 дисплея, будет описана со ссылкой на блок-схему последовательности операций по фиг.5.

На этапе S11 блок 121 расчета яркости задней подсветки рассчитывает яркость задней подсветки источника 83 задней подсветки на основе введенного сигнала изображения. Кроме того, блок 121 расчета яркости задней подсветки выполняет циклическую обработку для коррекции рассчитанного значения яркости задней подсветки, и передает уточненную яркость задней подсветки в блок 124 суммирования.

Таким образом, блок 121 расчета яркости задней подсветки вычитает яркость задней подсветки кадра, который будет отображен, из яркости задней подсветки непосредственно предыдущего по времени кадра, чтобы найти разность яркости задней подсветки, и умножает эту разность на циклический коэффициент, который установлен заранее. Тогда, блок 121 расчета яркости задней подсветки добавляет разность, умноженную на циклический коэффициент, к яркости задней подсветки кадра, который будет отображен, таким образом, корректируя яркость задней подсветки.

Благодаря применению, таким образом, циклической обработки к яркости задней подсветки, не происходит резкое изменение яркости задней подсветки, даже когда яркость отображаемого изображения резко изменяется. Таким образом, яркость задней подсветки изменяется постепенно со скоростью, соответствующей циклическому коэффициенту. Таким образом, резкое переключение отображений может быть уменьшено, и может быть подавлено ухудшение качества изображения, которое происходит из-за, резкого изменения яркости задней подсветки.

На этапе S12 блок 81 управления дисплеем выполняет обработку коррекции яркости задней подсветки для коррекции яркости задней подсветки, рассчитанной блоком 121 расчета яркости задней подсветки. Яркость задней подсветки, скорректированная в результате обработки коррекции яркости задней подсветки, передают в блок 82 управления задней подсветкой и в блок 125 расчета яркости падающего света из блока 124 суммирования. Следует отметить, что детали обработки коррекции яркости задней подсветки будут описаны ниже.

На этапе S13, на основе яркости задней подсветки, подаваемой из блока 124 суммирования, блок 125 расчета яркости падающего света вычисляет яркость света, падающего на пиксель, для каждого из пикселей в области частичного отображения жидкокристаллической панели 85, соответствующую задней подсветке 83. Блок 125 расчета яркости падающего света передает расчетное значение яркости света, падающего на пиксель, в блок 126 деления.

На этапе S14 блок 126 деления делит переданный в него сигнал изображения на яркость падающего света на пиксель, переданную из блока 125 расчета яркости падающего света, определяя, таким образом, степень пропускания пикселя для каждого из пикселей в части области отображения, и передает эту степень пропускания в блок 84 управления жидкокристаллической панелью.

На этапе S15, на основе яркости задней подсветки, переданной из блока 124 суммирования, блок 82 управления задней подсветкой обеспечивает излучение источником 83 задней подсветки света с яркостью задней подсветки. Кроме того, задняя подсветка 83 излучает свет на основе управления, выполняемого блоком 82 управления задней подсветкой, и обеспечивает падение света, имеющего указанную яркость задней подсветки, на жидкокристаллическую панель 85.

Следует отметить, что обработка, выполняемая на этапах S11-S14, описанных выше, индивидуально выполняется каждым из блоков 81-1 управления отображением - блоком 81-4 управления отображением. Кроме того, обработка на этапе S15 выполняется индивидуально каждым из блока 82-1 управления задней подсветкой - блока 82-4 управления задней подсветкой, и каждым из источника 83-1 задней подсветки - источника 83-4 задней подсветки.

На этапе S16, блок 84 управления жидкокристаллической панелью управляет работой жидкокристаллической панели 85 на основе степени пропускания для каждого пикселя в области отображения жидкокристаллической панели 85, значение которой передают из блока 81 управления отображением, и изменяет степень пропускания каждого пикселя.

На этапе S17, на основе управления, выполняемого блоком 84 управления жидкокристаллической панелью, жидкокристаллическая панель 85 изменяет степень пропуск
