Устройство и способ автоматического сбора и/или обнаружения данных

Устройство и способ автоматического сбора и/или обнаружения данных

Иллюстрации

Показать все

Реферат

Приоритет

По настоящей заявке испрашивается приоритет по предварительной заявке на патент США 60/890154, «Device And Method For Automatic Data Acquisition And/Or Detection», поданной 15 февраля 2007 г., и заявке на патент США 12/031664, «Device And Method For Automatic Data Acquisition And/Or Detection», поданной 14 февраля 2008 г., описание каждой из которых целиком включено в настоящее описание посредством ссылки.

Уровень техники

Для терапии диабета существуют устройства, которые позволяют больным диабетом измерять уровни глюкозы крови. Одно такое устройство представляет собой ручной электронный измерительный прибор, такой как измерители глюкозы крови, как система Freestyle^® для контроля глюкозы крови, выпускаемая компанией Abbott Diabetes Care, Inc., Alameda, шт. Калифорния, которая принимает пробы крови с помощью индикаторных полосок на ферментной основе. Обычно пациент прокалывает палец или другое место на теле для получения пробы крови, переносит отобранную пробу крови на индикаторную полоску и вставляет полоску в прорезь для индикаторной полоски или приемное отверстие в корпусе измерителя. Измеритель глюкозы крови преобразует ток, формируемый ферментативной реакцией в индикаторной полоске, в соответствующее значение глюкозы крови, которое отображается или иначе предоставляется пациенту, чтобы показать уровень глюкозы на момент испытания.

Такие периодические отдельные анализы глюкозы помогают больным диабетом предпринимать все необходимые корректирующие действия для совершенствования терапии состояний при диабете. Современные доступные измерители глюкозы характеризуются ограниченными функциональными возможностями (например, обеспечивают значение глюкозы путем измерения с помощью индикаторной полоски, и сохраняют данные для последующего вызова или отображения) и не обеспечивают какой-либо дополнительной информации или возможности помочь пациенту при терапии диабета.

Сущность изобретения

Целью настоящего изобретения является предоставление способа и устройства, обеспечивающих повышение качества терапии диабета за счет расширения функциональных возможностей измерителей глюкозы. В соответствии с различными вариантами осуществления настоящего изобретения предлагаются способы и устройства для обнаружения предварительно заданного параметра, соответствующего рабочему состоянию устройства контроля аналитов, передачи запроса о временной информации в ответ на обнаружение предварительно заданного параметра и приема временной информации в ответ на переданный запрос.

Приведенные и другие цели, признаки и преимущества настоящего изобретения будут более понятны из последующего подробного описания вариантов осуществления, прилагаемой формулы изобретения и прилагаемых чертежей.

Краткое описание чертежей

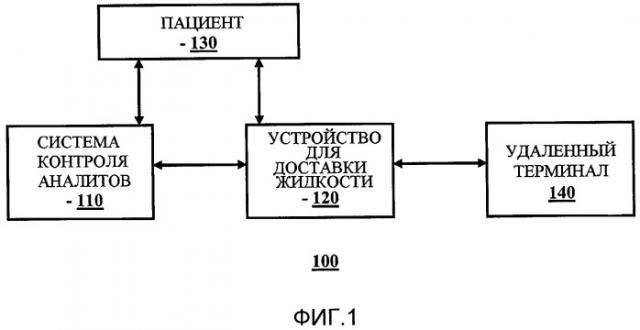

На фиг.1 представлена блок-схема, изображающая систему управления терапией для практической реализации одного из вариантов осуществления настоящего изобретения;

на фиг.2 представлена блок-схема устройства для доставки жидкости, показанного на фиг.1, одного из вариантов осуществления настоящего изобретения;

на фиг.3 представлена блок-схема последовательности операций, поясняющая процедуру обнаружения временной зоны в системе управления терапией в одном из вариантов осуществления настоящего изобретения;

на фиг.4 представлена блок-схема последовательности операций, поясняющая процедуру обнаружения временной зоны в системе управления терапией в другом варианте осуществления настоящего изобретения;

на фиг.5 представлена блок-схема последовательности операций, поясняющая процедуру синхронизации устройства в системе управления терапией в одном из вариантов осуществления настоящего изобретения;

на фиг.6 представлена блок-схема последовательности операций, поясняющая функцию извещения о состоянии устройства в системе управления терапией в одном из вариантов осуществления настоящего изобретения;

на фиг.7 представлена блок-схема последовательности операций, поясняющая функцию автоматического обнаружения временной информации, встроенную в медицинское устройство, например измеритель глюкозы крови, в одном из вариантов осуществления настоящего изобретения;

на фиг.8 представлена блок-схема последовательности операций, поясняющая функцию автоматического обнаружения временной информации, встроенную в медицинское устройство, например измеритель глюкозы крови, в другом варианте осуществления настоящего изобретения; и

на фиг.9A-9C представлены изображения вариантов осуществления функции автоматического обнаружения срока годности на индикаторных полосках измерителя глюкозы крови в соответствии с одним из вариантов осуществления настоящего изобретения.

Подробное описание

Как описано ниже, в пределах объема настоящего изобретения предлагаются возможности пользовательского интерфейса, связанные с работой различных компонентов или устройств в системе управления терапией, например, функции, основанные на автоматическом изменении времени, автоматическое обнаружение срока годности на индикаторных полосках, например, синхронизация компонентов в системе управления терапией, изменения пользовательского интерфейса, основанные на пользовательской конфигурации, функции извещения для программируемых событий, связанных с управлением терапией, и управляемая голосом связь между устройствами в системе управления терапией.

На фиг.1 приведена блок-схема, изображающая систему управления терапией для практической реализации одного из вариантов осуществления настоящего изобретения. Как показано на фиг.1, система 100 управления терапией содержит систему 110 контроля аналитов, функционально связанную с устройством 120 для доставки жидкости, которая может быть, в свою очередь, функционально связана с удаленным терминалом 140. Как показано на фигуре, система 110 контроля аналитов в одном из вариантов осуществления связана с пациентом 130, чтобы контролировать или измерять уровни аналитов пациента. Кроме того, устройство 120 для доставки жидкости связано с пациентом, использующим, например, инфузионный набор и трубки, подсоединенные к канюле (не показанной), которая поставлена чрескожно сквозь кожу пациента, чтобы вливать лекарственное средство, например, инсулин, пациенту.

Как видно из фиг.1, система 110 контроля аналитов в одном из вариантов осуществления может содержать один или более датчиков аналита, подкожно установленные таким образом, что по меньшей мере участок датчиков аналитов выдерживается в пневмогидравлическом контакте с аналитами пациента. Датчики аналитов могут содержать, но, не ограничиваясь ими, подкожные датчики аналитов кратковременного действия или трансдермальные датчики аналитов, которые выполнены, например, с возможностью обнаружения уровней аналитов пациента в течение предварительно заданного периода времени, после которого датчики следует заменять.

Один или более датчиков аналита системы 110 контроля аналитов соединены с соответствующим одним или более блоками передачи данных, которые выполнены с возможностью приема одного или более сигналов из соответствующих датчиков аналитов, представляющих собой обнаруженные уровни аналитов пациента, и передачи информации, соответствующей обнаруженным уровням аналитов, в приемное устройство и/или устройство 120 для доставки жидкости. То есть передающие блоки могут быть выполнены с возможностью периодической и/или прерывистой, или многократной передачи по линии связи данных, соответствующих обнаруженным уровням аналитов, в одно или более других устройств, например, устройство для доставки жидкости и/или удаленный терминал 140 для дополнительных обработки и анализа данных.

В соответствии с одним аспектом каждое из одного или более приемных устройств системы 110 контроля аналита и устройства для доставки жидкости содержит блок пользовательского интерфейса, который может содержать дисплейный блок, блок аудиовывода, например громкоговоритель или любой другой подходящий механизм пользовательского интерфейса для отображения или информирования пользователя таких устройств.

Передающие блоки системы 110 контроля аналита в одном из вариантов осуществления могут быть выполнены с возможностью передачи данных, касающихся аналитов, по существу, в реальном времени в устройство 120 для доставки жидкости и/или удаленный терминал 140 после их приема из соответствующих датчиков аналитов, так что уровень аналита, например уровень глюкозы пациента 130, можно контролировать в реальном времени. В соответствии с одним аспектом, уровни аналитов пациента можно получать с использованием одного или более из устройств для прерывистого анализа глюкозы крови, например измерителей глюкозы крови, которые используют индикаторные полоски для определения глюкозы, или системы непрерывного контроля аналита, например, системы непрерывного контроля глюкозы. В дополнительном варианте осуществления система 110 контроля аналита может содержать измеритель глюкозы крови, например, измерители FreeStyle and Precision, выпускаемые компанией Abbott Diabetes Care, Inc., Alameda, шт. Калифорния. Измеритель глюкозы крови можно использовать для калибровки датчиков в системе 110 контроля аналита. Примеры систем аналитов, которые можно использовать, описаны, например, в патентах США 6134461, 6175752, 6121611, 6560471, 6746582 и другой литературе, описания которых включены в настоящее описание посредством ссылки.

Аналиты, которые можно контролировать, определять или обнаруживать в системе 110 контроля аналитов, включают, например, ацетилхолин, амилазу, милин, билирубин, холестирин, хорионический гонадотропин, креатинкиназу (например, CK-MB), креатин, ДНК, фруктозамин, глюкозу, глютамин, гормоны роста, гормоны, кетоны, лактат, критерии окислительного стресса (например, 8-изо-PGF2-гамма), пероксид, простатоспецифический антиген, протромбин, РНК, тиреотропный гормон и тропонин. Возможно также определение концентрации таких лекарственных веществ, как антибиотики (например, гентамицин, ванкомицин и т.п.), бигуаниды, дигитоксин, дигоксин, накркотики, GLP-1, инсулин, агонисты PPAR, сульфониловые мочевины, теофиллин, тиазолидиндионы и варфарин.

Кроме того, в пределах объема настоящего изобретения передающие блоки системы 110 контроля аналитов могут быть выполнены с возможностью непосредственной связи с одним или более удаленным терминалом 140 или устройством 120 для доставки жидкости. Более того, в пределах объема настоящего изобретения, в системе 110 контроля аналитов можно обеспечить дополнительные устройства для связи, включая дополнительный блок приема/обработки данных, удаленные терминалы (например, терминал врача и/или прикроватный терминал в больничных условиях).

Кроме того, в пределах объема настоящего изобретения одно или более из системы 110 контроля аналитов, устройства 120 для доставки жидкости и удаленного терминала 140, могут быть выполнены с возможностью связи по беспроводной линии передачи данных, например, но, не ограничиваясь ими, ВЧ (высокочастотной) линии связи, линии связи в стандарте Bluetooth, инфракрасной линии связи или через подходящее беспроводное соединение связи любого другого типа, между двумя или более электронными устройствами, что может дополнительно создавать однонаправленную или двунаправленную связь между двумя или более устройствами. Альтернативно, линия передачи данных может содержать такое проводное кабельное соединение, как, например, но, не ограничиваясь ими, соединение RS232, соединение USB или соединение кабелем последовательной связи.

Устройство 120 для доставки жидкости может содержать в одном из вариантов осуществления, но, не ограничиваясь ими, внешнее инфузионное устройство, например, внешний инсулиновый инфузионный насос, имплантируемый насос, устройство карандашного типа для инъекции инсулина, накладной насос, ингаляционное инфузионное устройство для назальной доставки инсулина или подходящую систему доставки любого другого типа. Кроме того, удаленный терминал 140 в одном из вариантов осуществления может содержать, например, настольный компьютерный терминал, киоск с возможностью передачи данных, портативный компьютер, ручное вычислительное устройство типа персонального электронного секретаря (PDA) или мобильный телефон с возможностью передачи данных.

Как также показано на фиг.1, в одном из вариантов осуществления система 110 контроля аналитов содержит приемное отверстие для индикаторных полосок, выполненное с возможностью вмещения индикаторной полоски для анализа глюкозы в капиллярной крови. В соответствии с одним аспектом, уровень глюкозы, измеренный с использованием индикаторной полоски, можно, в дополнение, использовать для обеспечения периодической калибровки датчиков аналита системы 110 контроля аналитов, чтобы обеспечивать и повышать точность определения уровней аналитов датчиками аналитов.

Как также показано на фиг.1, в одном из вариантов осуществления настоящего изобретения устройство 120 для доставки жидкости может быть выполнено с возможностью содержания блока включения/формирования речевого сигнала для голосовой связи с удаленным терминалом 140, выполненным в виде голосового устройства, например, мобильного телефона, включаемого голосом персонального электронного секретаря, устройства Blackberry или подобного. Например, в одном из вариантов осуществления связь между устройством 120 для доставки жидкости и удаленным терминалом 140 может осуществляться голосом, таким образом, чтобы вывод информации или данных пользователю из устройства 120 для доставки жидкости был настроен на передачу в телефон пользователя. В свою очередь, устройство 120 для доставки жидкости может быть дополнительно выполнено с возможностью приема голосовых команд из удаленного терминала 140, выполненного в виде телефона или любого другого устройства передачи голосового сигнала (например, персональных компьютеров или PDA с возможностями обмена голосовыми сигналами).

Таким образом, в одном из вариантов осуществления пользовательский интерфейс устройства 120 для доставки жидкости может быть выполнен с блоком включения/формирования речевого сигнала, чтобы выходная информация для пользователя преобразовывалась в голосовой сигнал и передавалась в удаленный терминал 140, включаемый голосовым сигналом. Например, когда устройство 120 для доставки жидкости обнаруживает состояние тревоги, устройство 120 для доставки жидкости выполнено с возможностью инициирования телефонного вызова на телефон пользователя (удаленный терминал 140), и, когда пользователь подключается к телефонной линии, для пользователя обеспечивается голосовой сигнал, представляющий состояние тревоги.

В дополнительном варианте осуществления для некоторых предварительно заданных состояниях пациента устройство 120 для доставки жидкости может быть выполнено с возможностью инициирования телефонного вызова на запрограммированный телефонный номер наблюдающего врача, местной больницы или учреждений скорой медицинской помощи, в дополнение или вместо инициирования телефонного вызова пользователю устройства 120 для доставки жидкости.

Кроме того, в пределах объема настоящего изобретения взаимодействие с устройством 120 для доставки жидкости и его программирование можно осуществлять исключительно или отчасти по телефону пользователя с помощью голосовой связи с устройством 120 для доставки жидкости. То есть, когда пользователь желает вычислить болюсную дозу углеводов в устройстве 120 для доставки жидкости, пользователь может набрать предварительно заданный номер с использованием телефона пользователя (удаленного терминала 140) для соединения с устройством 120 для доставки жидкости, и пользователь может обеспечивать команды голосом в устройство 120 для доставки жидкости по телефонному соединению между телефоном пользователя (удаленным терминалом 140) и устройством 120 для доставки жидкости.

На фиг.2 представлена блок-схема устройства для доставки жидкости, показанного на фиг.1, в одном из вариантов осуществления настоящего изобретения. Как показано на фиг.2, устройство 120 для доставки жидкости в одном из вариантов осуществления содержит процессор 210, функционально связанный с блоком 240 памяти, блоком 220 ввода, дисплейным блоком 230, блоком 260 вывода и блоком 250 для доставки жидкости. В одном из вариантов осуществления процессор 210 содержит микропроцессор, который выполнен с возможностью управления функциями устройства 120 для доставки жидкости посредством управления каждым и/или получения доступа к каждому из различных компонентов устройства 120 для доставки жидкости. В одном из вариантов осуществления может быть обеспечено несколько процессоров для безопасности и для обеспечения избыточности в случае отказа одного процессора. Кроме того, возможности обработки могут быть распределены между несколькими процессорными блоками в составе устройства 120 для доставки жидкости, чтобы насосные функции и/или управления могли выполняться быстрее и точнее.

Как также показано на фиг.2, блок 220 ввода, функционально связанный с процессором 210, может содержать кнопки клавиатуры переключения функций, сенсорный экран или другой подходящий механизм ввода для обеспечения входных команд в устройство 120 для доставки жидкости. В частности, в случае устройства ввода для переключения ввода или, например, сенсорного экрана пациент или пользователь устройства 120 для доставки жидкости будет манипулировать соответствующим переключателем функций или сенсорной панелью а комбинации с дисплейным блоком 230, который/ая выполняет как ввод данных, так и вывод данных. Дисплейный блок 230 может содержать сенсорный экран, ЖК-экран или дисплейный блок любых других типов, подходящих для устройства 120 для доставки жидкости, который выполнен с возможностью отображения буквенно-цифровых данных, а также графической информации, например, пиктограмм, соответствующих одному или более предварительно заданным состояниям устройства 120 для доставки жидкости, или графического представления данных, например, схем и графиков трендов, соответствующих скоростям инфузии инсулина, динамических данных о контролируемых уровнях глюкозы в течение некоторого периода времени, или текстового извещения для пациентов.

В одном из вариантов осуществления буквенно-цифровое представление, отображаемое на дисплейном блоке 230, может иметь конфигурацию, допускающую модификацию пользователем устройства для доставки жидкости, чтобы можно было настраивать размер отображаемой цифры или символа соответственно визуальным потребностям пользователя. Например, в одном из вариантов осуществления пользователь может подать запрос на регулировку размера шрифта посредством блока 220 ввода, чтобы отдать команду процессору 210 модифицировать размер отображаемой цифры или символа на дисплейном блоке 230. В соответствии с одним аспектом размер шрифта можно увеличивать или уменьшать для каждого символа, значения или слова, отображаемого на дисплейном блоке 230. Альтернативно, регулировку размера шрифта можно использовать глобально в отношении всех выходных установок, например, под управлением процессора 210, так что пользовательская установка регулировки размеров может быть настроена на применение к, по существу, всем отображаемым значениям или символам на дисплейном блоке 230 устройства 120 для доставки жидкости (фиг.1).

Кроме того, как также показано на фиг.2, в соответствии с дополнительным аспектом настоящего изобретения настройка относительных размеров отображаемого символа или значения может определяться процессором 210 таким образом, что настройка относительных размеров может быть реализована для выходного отображения на дисплейном блоке 230. Таким образом, в зависимости от типа или конфигурации дисплейного блока 230 (любого, растрового или пиктографического дисплея), в одном из вариантов осуществления регулировку размеров отображения можно реализовать в рамках предварительно заданных ограничений на размеры для соответствующего значения или символа. Например, 10%-ное относительное увеличение размера шрифта для области изображения, предназначенной для уровня дозировки инсулина, может соответствовать 5%-ному относительному увеличению размера области изображения, предназначенной для отображения времени доставки инсулина. В одном из вариантов осуществления процессор 210 может быть выполнен с возможностью определения модификации относительного размера для каждой области дисплейного блока 230 на основе введенных пользователем значений регулировки размера, чтобы соответственно применять дифференциальную регулировку относительного размера.

В соответствии с дополнительным аспектом, процессор 210 может быть выполнен с возможностью временного увеличения размера шрифта, отображаемого на дисплейном блоке 230, на основе пользовательских входных команд таким образом, что запрошенная пользователем модификация размера на дисплейном блоке 230 может быть реализована для отображаемого экрана только в то время, когда пользовательские входные команды для регулировки размера принимаются процессором 210. Таким образом, процессор может быть выполнен с возможностью восстановления ранее запрограммированных настроек размеров отображения для дисплейного блока 230, когда пользователь больше не наблюдает конкретный отображаемый экран, из которого пользователь запросил регулировку размеров шрифта.

Кроме того, пользовательский интерфейс приемного блока системы 110 контроля аналитов (фиг.1) может быть выполнен с аналогичными возможностями регулировки размеров, чтобы пользователь мог отдавать команды контроллеру или процессору системы 110 контроля аналитов на соответствующую регулировку размера отображаемого символа или значения на дисплейном блоке системы 110 контроля аналитов.

В дополнительном варианте осуществления дисплейный блок 230 может быть выполнен с возможностью отображения указания или опознавательного знака типа инсулина или другого лекарственного средства, например, Symlin и Byetta, используемого в устройстве 120 для доставки жидкости. Указанный опознавательный знак в одном из вариантов осуществления может быть связан с предварительно заданной пиктограммой или заданным символом для отображения на дисплейном блоке 230. Кроме того, в пределах объема настоящего изобретения информация, соответствующая отображенному опознавательному знаку или указанию, может храниться в блоке 240 памяти, так что пользователь может извлекать указанную информацию по желанию. Кроме того, указание или опознавательный знак для сменной работы можно запрограммировать в устройстве 120 для доставки жидкости (фиг.1) таким образом, чтобы сменные работники, использующие устройство 120 для доставки жидкости, могли выставлять дни и ночи по команде с учетом опознавательных знаков.

Например, если пользователь работал в ночные смены по понедельникам и вторникам и в дневные смены по четвергам и пятницам, то такую информацию о графике суточной работы можно сохранить, идентифицировать или обозначить опознавательным знаком в устройстве 120 для доставки жидкости, чтобы обеспечить дополнительные функции по управлению данными и более надежный анализ терапии. Например, такое время приема пищи, как ужины, например, в 8 часов после полудня в понедельник и 9 часов после полудня во вторник (во время ночных смен), можно приравнять к завтракам в 7 часов утра в четверг и 8 часов утра в пятницу. Таким образом, пользователь может удобно выбирать данные, касающиеся приема пищи (например, завтрака), и соответствующую информацию о терапии в связи с работой устройства 120 для доставки жидкости. Это может помочь пользователю при совершенствовании режима питания пользователя, например, суточного приема пищи.

Как показано на фиг.2, блок 260 вывода, функционально связанный с процессором 210, может содержать звуковой предупредительный сигнал или предупредительные сигналы, содержащие один или более тональных сигналов и/или предварительно запрограммированную или программируемую мелодию или аудиоклип, или функции предупредительного вибрационного сигнала, содержащие один или более предварительно запрограммированных или программируемых уровней предупредительного вибрационного сигнала.

Кроме того, в одном из вариантов осуществления настоящего изобретения каждое событие предупредительного сигнала или событие тревоги можно программировать комбинированными функциями извещения таким образом, чтобы, в зависимости от степени важности, соответствующей каждому предупредительному сигналу или сигналу тревоги, для пользователя можно было обеспечивать комбинацию вибрационных, звуковых или отображаемых указаний с использованием дисплейного блока 230а комбинации с блоком 260 вывода.

Например, процессор 210 может быть выполнен с возможностью обеспечения комбинированных вибрационных и в большей мере звуковых предупредительных сигналов в блоке 260 вывода, в дополнение к периодическому миганию фонового света на дисплейном блоке 230, для одного или более предварительно заданных сигналов тревоги, которые требуют немедленного внимания пользователя. Пример может включать неожиданное повышение давления в инфузионных трубках, что может указывать на закупорку или другое нежелательное состояние, о котором следует немедленно известить пользователя. Процессор 210 может быть выполнен таким образом, чтобы предупредительный сигнал или сигнал тревоги мог автоматически подтверждаться в течение предварительно заданного периода времени в случае, если соответствующее состояние, вызвавшее предупредительный сигнал или сигнал тревоги, не было устранено пользователем. Кроме того, каждую функцию предупреждения/сигнала тревоги можно отдельно программировать для включения в нее широкого выбора тональных сигналов, уровней звука, силы вибрации и интенсивности визуального отображения.

В соответствии с дополнительным аспектом, устройство 120 для доставки жидкости может быть выполнено с возможностью обеспечения указания тревоги или предупреждения, соответствующего изменению температуры. То есть, когда устройство 120 для доставки жидкости, которое содержит инсулин (например, в сосуде), испытывает повышение или понижение температуры, данное изменение температуры может вредно повлиять на инсулин, содержащийся внутри устройства 120. Соответственно, температурный датчик может быть связан с процессором 210 устройства 120 для доставки жидкости, чтобы обнаруживать рабочее состояние устройства 120 для доставки жидкости и извещать пользователя об изменениях температуры, когда, например, изменение температуры достигает предварительно заданного порогового уровня, который потенциально способен вредно повлиять на эффективность доставляемого инсулина.

На фиг.2 показан также блок 250 для доставки жидкости, который функционально связан с процессором 210 и выполнен с возможностью доставки доз или количеств инсулина пациенту из сосуда с инсулином или емкости любого другого типа, подходящего для доставки инсулина, (не показанных) в устройстве 120 для доставки жидкости посредством инфузионного набора, соединенного с подкожно установленной канюлей под кожей пациента.

Как также показано на фиг.2, блок 240 памяти может содержать одно или более из памяти с произвольной выборкой (RAM), постоянной памяти (ROM) или запоминающего устройства любого другого типа, которое предназначено для хранения данных, а также команд управляющей программы для выборки процессором 210 и исполнения, чтобы управлять устройством 120 для доставки жидкости и/или выполнять обработку данных по данным, полученным из системы 110 контроля аналитов, удаленного терминала 140, от пациента 130 или из любого другого источника данных.

На фиг.3 представлена блок-схема последовательности операций, поясняющая процедуру обнаружения временной зоны в системе управления терапией в одном из вариантов осуществления настоящего изобретения. Как показано на фиг.3, устройство 120 для доставки жидкости (фиг.1) может быть выполнено с возможностью передачи запроса об определении местоположения в, например, глобальную систему определения местоположения (GPS). Затем информация о местоположении принимается процессором 210 устройства 120 для доставки жидкости. Процессор 210 дополнительно выполнен с возможностью определения, изменилась ли информация о местоположении. То есть процессор 210 в одном из вариантов осуществления выполнен с возможностью сравнения полученной информации о местоположении, которая может включать информацию о текущей временной зоне, соответствующей местоположению устройства 120 для доставки жидкости, с ранее введенной в память и действующей информацией о временной зоне в действующем устройстве 120 для доставки жидкости.

При обращении к началу, если определение показывает, что информация о местоположении не изменилась, то выполнение данной стандартной программы завершается. С другой стороны, если определение показывает, что информация о местоположении устройства для доставки жидкости изменилась, то информация об изменении местоположения выводится для пользователя, например, на дисплейный блок 230. Процессор 210 может быть выполнен с возможностью формирования, после этого, указания или извещения пользователя модифицировать информацию о временной зоне устройства 120 для доставки жидкости, чтобы исправить упомянутую информацию соответственно новому местоположению, в котором работает устройство 120 для доставки жидкости.

Например, когда устройство 120 для доставки жидкости запрограммировано предварительно заданными базисными профилями и/или болюсными функциями, которые зависят от времени и соответствуют внутренним часам устройства 120 для доставки жидкости, то может быть желательно модифицировать некоторые или все из зависящих от времени профилей доставки инсулина, запрограммированных в устройстве 120 для доставки жидкости, соответственно местоположению устройства 120 для доставки жидкости. В частности, если пользователь переезжает из первого местоположения во второе местоположение, с пересечением, при этом одной или более временных зон по пути, например, из Сан-Франциско в Париж, то из-за временной разницы будут изменяться, например, время приема пищи и время сна. В данном случае может быть желательно модифицировать предварительно запрограммированные, зависящие от времени профили доставки инсулина, чтобы они были синхронизированы с такими событиями пользователя, как время приема пищи и сна.

Как также видно из фиг.3, в одном из вариантов осуществления пользователь отвечает на указание, обеспеченное процессором 210, изменить программирование, зависящее от времени, и тогда в одном из вариантов осуществления процессор 210 может быть выполнен с возможностью передачи изменений времени, соответствующих предварительно запрограммированному профилю доставки инсулина, и извещения пользователя, что следует подтвердить изменения прежде, чем осуществлять модификацию профилей доставки и любых соответствующих предупредительных сигналов или извещений. Например, в случае когда пользователь запрограммировал выдачу ему предупредительного сигнала в конкретное время суток, например, ежедневно в полдень, для определения болюсной дозы перед обедом, процессор 210 выполнен с возможностью либо в одном из вариантов осуществления модификации внутренних часов устройства 120 для доставки жидкости, либо, альтернативно, модификации запрограммированного предупредительного сигнала для определения болюсной дозы соответственно новому местоположению пользователя и устройства 120 для доставки жидкости.

В другом варианте осуществления устройство 120 для доставки жидкости может быть выполнено с включением в него блока обнаружения временной зоны, например, процессор 210 может быть выполнен с возможностью поддержки связи с механизмом обнаружения изменения географического местоположения (например, атомными часами), функционально связанным с процессором 210 для выполнения процедуры обнаружения временной зоны, как описано выше в связи с фиг.3. Кроме того, система 110 контроля аналитов может быть выполнена с включением в нее блока обнаружения временной зоны, описанного выше, для автоматического или основанного на предварительно запрограммированной процедуре обнаружения любого изменения местоположения, соответствующего системе 110 контроля аналитов. Таким образом, система 110 контроля аналитов может быть выполнена для автоматического или основанного на предварительно запрограммированной процедуре осуществления модификаций функций, связанных с работой системы 110 контроля аналитов, которые временно соответствуют информации о времени суток.

На фиг.4 представлена блок-схема последовательности операций, поясняющая процедуру обнаружения временной зоны в системе управления терапией в другом варианте осуществления настоящего изобретения. Как показано на фиг.4, устройство 120 для доставки жидкости (фиг.1) может быть выполнено с возможностью передачи запроса об определении местоположения в, например, глобальную систему определения местоположения (GPS). Затем информация о местоположении принимается процессором 210 устройства 120 для доставки жидкости. Процессор 210 дополнительно выполнен с возможностью определения, изменилась ли информация о местоположении. То есть процессор 210 в одном из вариантов осуществления выполнен с возможностью сравнения принятой информации о местоположении, которая может содержать информацию о текущей временной зоне, соответствующую местоположению устройства 120 для доставки жидкости, с ранее введенной в память и действующей информацией о временной зоне в действующем устройстве 120 для доставки жидкости.

При обращении к началу, если определение показывает, что информация о местоположении не изменилась, то выполнение данной стандартной программы завершается. С другой стороны, если определение показывает, что информация о местоположении устройства для доставки жидкости изменилась, то процессор 210 в одном из вариантов осуществления выполнен с возможностью извлечения одной или более зависящих от времени, запрограммированных функций, например, из блока 240 памяти устройства 120 для доставки жидкости.

Процессор 210 может быть выполнен с дополнительной возможностью модификации извлеченных, зависящих от времени запрограммированных функций в соответствии с принятой информацией об изменении местоположения. Затем модифицированные извлеченные функции представляются пользователю, например, на дисплейном блоке 230, для запроса подтверждения зависящих от времени регулировок до исполнения процессором 210 модифицированных извлеченных функций.

Кроме того, в одном из вариантов осуществления настоящего изобретения устройство 120 для доставки жидкости может быть выполнено с возможностью обнаружения летнего времени, и процессор 210 может быть выполнен с возможностью либо автоматического исполнения изменения времени во внутренних часах устройства для доставки жидкости, и/или выдачи пользователю извещения для согласия на указанные, зависящее от времени изменение, чтобы скорректировать работу устройства 120 для доставки жидкости, выполняющего зависящие от времени программы, при любом зависящем от времени изменении в рабочей среде системы 120 для доставки инсулина.

В пределах объема настоящего изобретения устройство 120 для доставки жидкости может быть выполнено с возможностью получения информации о местоположении из любой системы определения местоположения, которая обеспечивает скорректированную информацию о времени на основе местоположения. Устройство 120 для доставки жидкости может быть выполнено с приемопередатчиком определения местоположения, который выполнен с возможностью передачи запроса информации о местоположении, например, в спутниковую сеть и приема из нее информации о местоположении.

Альтернативно, устройство 120 для доставки жидкости может быть выполнено с возможностью локальной коррекции информации о его местоположении, при синхронизации с другим устройством, работающим на месте (или в новом местоположении). Данный вариант может содержать терминал главного компьютера, подключаемый к устройству 120 для доставки жидкости, например, удаленный терминал 140 (
