Способ обжига сыпучего материала во вращающейся печи

Способ обжига сыпучего материала во вращающейся печи

Иллюстрации

Показать все

Реферат



2500 15

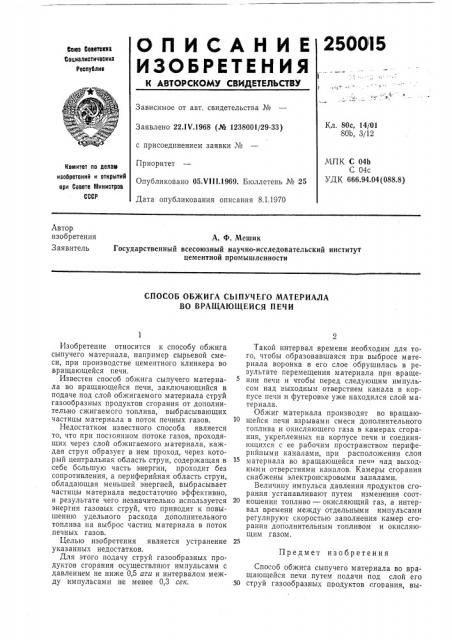

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Ones Соввтсап

Социалистичвсюа

Рвслублив

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 80с, 14/01

80Ь, 3/12

Заявлено 22ЛЧ.1968 (№ 1238001/29-33) с присоединением заявки №

Приоритет

Опубликовано 05.Ч!11.1969. Бюллетень № 25

Дата опубликования описания 8.1,1970

МПК С 04b

С 04с

УДК 666.94.04 (088.8) Комитет ло аслам изобретений и открытий ори Совете Министров

СССР

Автор изобретения

Заявитель

А. Ф. Мешик

Государственный всесоюзный научно-исследовательский институт цементной промышленности

СПОСОБ ОБЖИГА СЫПУЧЕГО МАТЕРИАЛА

ВО ВРАЩАЮЩЕЙСЯ П ЕЧ И

Предмет изобретения

Изобретение относится к способу обжига сыпучего материала, например сырьевой смеси, при производстве цементного клинкера во вращающейся печи.

Известен способ обжига сыпучего материала во вращающейся печи, заключающийся в подаче под слой обжигаемого материала струй газообразных продуктов сгорания от дополнительно сжигаемого топлива, выбрасывающих частицы материала в поток печных газов.

Недостатком известного способа является то, что при постоянном потоке газов, проходящих через слой обжигаемого материала, каждая струя образует в нем проход, через который центральная область струи, содержащая в себе большую часть энергии, проходит без сопротивления, а периферийная область струи, обладающая меньшей энергией, выбрасывает частицы материала недостаточно эффективно, в результате чего незначительно используется энергия газовых струй, что приводит к повышению удельного расхода дополнительного топлива на выброс частиц материала в поток печных газов.

Целью изобретения является устранение указанных недостатков.

Для этого подачу струй газообразных продуктов сгорания осуществляют импульсами с давлением не ниже 0,5 ати и интервалом между импульсами не менее 0 3 сек.

Такой интервал времени необходим для того, чтобы образовавшаяся при выбросе материала воронка в его слое обрушилась в результате перемещения материала при вращении печи и чтобы перед следующим импульсом над выходным отверстием канала в корпусе печи и футеровке уже находился слой материала.

Обжиг материала производят во вращаю10 щейся печи взрывами смеси дополнительного топлива и окисляющего газа в камерах сгорания, укрепленных на корпусе печи и соединяющихся с ее рабочим пространством периферийными каналами, при расположении слоя материала во вращающейся печ над выходными отверстиями каналов. Камеры сгорания снабжены электроискровыми запалами.

Величину импульса давления продуктов сгорания устанавливают путем изменения соотношения топливо — окисляющий газ, а интервал времени между отдельными импульсами регулируют скоростью заполнения камер сгорания дополнительным топливом и окисляющим газом.

Способ обжига сыпучего материала во вращающейся печи путем подачи под слой его

30 струй газообразных продуктов сгорания, вы250015

Составитель Т. Губарева

Техред Л, К. Малова Корректор В. И. )Колудева

Редактор Г. Кузьмина

Заказ 3349/12 Тираж 430 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Ти погр а фи я, пр. Са пуков а, 2 брасывающих частицы обжигаемого материала в поток печных газов, отличающийся тем, что, с целью интенсификации процесса теплообмена и снижения энергетических затрат, подачу струй газообразных продуктов сгорания осуществляют импульсами с интервалом между ними не менее 0,3 сек и давлении не ниже

0,5 ати.
