Шарошечное долото

Шарошечное долото

Иллюстрации

Показать все

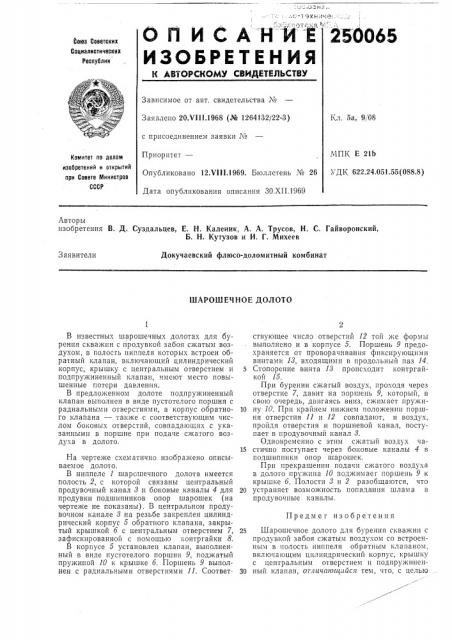

Реферат



САНи Е

ОП И

ИЗОБРЕТЕНИЯ

250065

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 5а, 9, 08

Заявлено 20Х111.1968 (№ 1264132/22-3) с присоединением заявки ¹

МПК Е 2lb

Приоритет—

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 12.V111.1969. Бюллетень ¹ 26 УДК 622.24.051.55(088.8)

Дата опубликования описания ЗО.XI I.1969

Авторы изобретения О. Д. Суздальцев, Е. Н, Калеиик, А. А. Трусов, Н. С. Гайворонский, Б. Н. Кутузов и И. Г. Михеев

Заявители

Докучаевский флюсо-доломитный комбинат

ШАРОШЕЧНОЕ ДОЛОТО

Предмег изобретения

В известных шарошечных долотах для бурения скважин с продувкой забоя сжатым воздухом, в полость ниппеля которых встроен обратный клапан, включающий цилиндрический корпус, крышку с центральным отверстием и подпружиненный клапан, имеют место повышенные потери давления.

B предложенном долоте подпружиненный клапан выполнен в виде пустотелого поршня с радиальными отверстиями, а корпус обратного клапана — также с соответствующим числом боковых отверстий, совпадающих с указанными в поршне при подаче сжатого воздуха в долото.

На чертеже схематично изображено описываемое долото.

В ниппеле 1 шарсшечного долота имеется полость 2, с которой связаны центральный продувочный канал 8 и боковые каналы 4 для продувки подшипников опор шарошек (на чертеже не показаны), В центральном продувочном канале 8 на резьбе закреплен цилиндрический корпус 5 обратного клапана, закрытый крышкой б с центральным отверстием 7, зафискированной с помощью контргайки 8.

В корпусе 5 установлен клапан, выполненный в виде пустотелого поршня 9, поджатый пружиной 10 к крышке б. Поршень 9 выполнен с радиальными отверстиями 11. Соответствующее число отверстий 12 той же формы выполнено и в корпусе 5. Поршень 9 предохраняется от проворачивания фиксирующими винтами 18, входящими в продольный паз 14.

5 Стопорение винта 18 происходит контргайкой 15.

При бурении сжагьш воздух, проходя через отверстие 7, давит на поршень 9, который, в свою очередь, двигаясь вниз, сжимает пружи10 ну 10. При крайнем нижнем положении поршня отверстия 11 и 12 совпадают, и воздух, пройдя отверстия и поршневой канал, поступает в продувочный канал 8.

Одновременно с этим сжатый воздух ча15 стично поступает через боковые каналы 4 в подшипники опор шарошек.

При прекращении подачи сжатого воздуха в долото пружина 10 псджимаег поршень 9 к крышке б. Полости 8 и 2 разобщаются, что

20 устраняет возможность попадания шлама в продувочпые каналы.

25 Шарошечное долото для бурения скважин с продувкой забоя сжатым воздухом со встроенным в полость ниппеля обратным клапаном, вкл|очающим цилиндрический корпус, крышку с центральным отверстием и подпружинен3Q ный клапан, отличающийся тем, что, с целью

Составитель В, Галкин

Техред Т. П. Курилко

Корректор С. М. СигаА

Редактор М. Андреева

Заказ 3561/3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская наб., д. 4/5

Типография, гр. Сапунова, 2 снижения потерь давления в клапане, он выполнен в виде пустотелого поршня с радиальными отверстиями, а корпус — также с соответствующим числом боковых отверстий, с0впадающих с указанными при подаче сжатого воздуха в долото.
