25ÎÎÜÔ

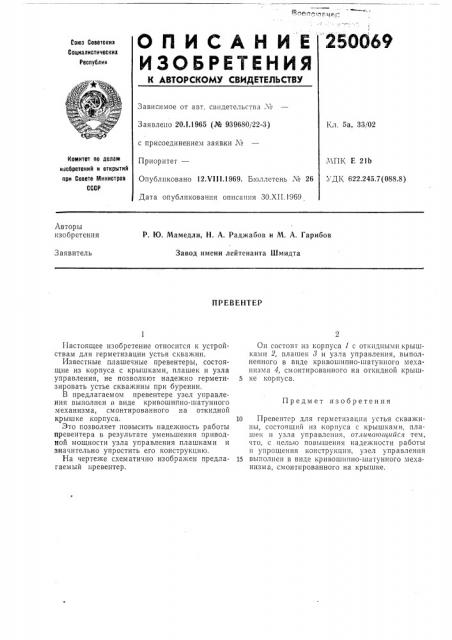

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ЛО
Заявлено 20.1.1965 (№ 939680/22-3) с присоединением заявки М
Приоритет—
Iy>i, 5а, ЗЗ/02
Комитет flo делам изобретений и открытий при Совете Министров
СССР
МПЕ, Е 21b
Опубликовано 12.VI I I.1969. Бюллетень ¹ 26;) Д1 622.245.7(088.8)
Дата опубликования описания 30.XI I.1969
Авторы изобретения
P. Ю. Мамедли, H. А. Раджабов и М. А, Гарибов
Завод имени лейтенанта Шмидта
Заявитель
ПРЕВЕНТЕР
Предмет изобретения
Настоящее изобретение относится к устройствам для герметизации устья скважин.
Известные плашечные превентеры, состоящие из корпуса с крышками, плашек и узла управления, не позволяют надежно герметизировать устье скважины при бурении, В предлагаемом превентере узел управления выполнен в виде кривошипно-шатунного механизма, смонтированного на откидной крышке корпуса.
Это позволяет повысить надежность работы превентера в результате уменьшения приводной мощности узла управления плашками и значительно упростить его конструкцию.
На чертеже схематично изображен предлагаемый превентер.
Он состоиг из корпуса 1 с откидными крышками 2, плашек 8 и узла управления, выполненного в виде кривошипно-шатунного механизма 4, смонтированного на откидной крыш5 ке корпуса.
10 Превентер для герметизации устья скважины, состоящий из |корпуса с крышками, плашек и узла управления, отличпющийся тем, что, с целью повышения надежности работы и упрощения конструкции, узел управления
15 выполнен в виде кривошипно-шатуHYOIQ механизма, смонгированного на крышке.
