250105 - Устройство для правки материала круглогосеченият'л-;^-; 11тьх1г'г:::,.л;;бнвл»^те!{а

Устройство для правки материала круглогосеченият'л-;^-; 11тьх1г'г:::,.л;;бнвл»^те!{а

Иллюстрации

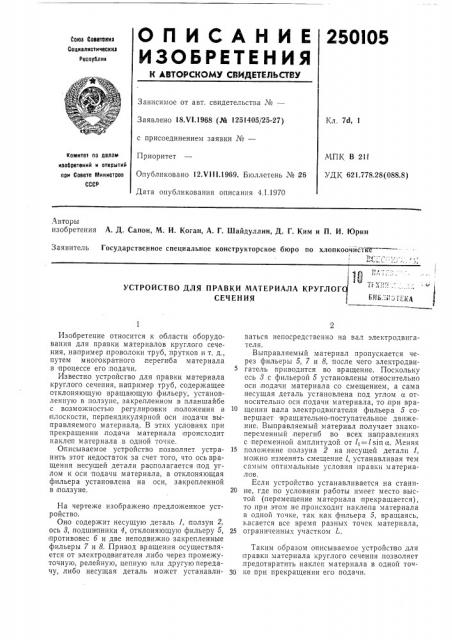

$Устройство для правки материала круглогосеченият'л-;^-; 11тьх1г'г:::,.л;;бнвл»^те!{а (патент 250105)$

Показать все

Реферат

250105

Предмет изобретения

Составитель В. Гришин

Техред А. А. Камышникова Корректор В. И. )Колудева

Редактор Н. С. Коган

Заказ 3554/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Миннсгров СССР

Москва K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для правки материала круглого сечения, содержащее отклоняющую фильеру и ползун, закрепленный на планшайбе с возможностью вращения относительно оси подачи выправляемого материала, отличающееся тем, что, с целью предотвращения наклепа материала в одной точке при,прекращении его подачи, отклоняющая фильера смонтирована на оси, расположенной на .ползуне, а ось враще5 ния планшайбы установлена,под углом к оси ,подачи материала.

Устройство для правки материала круглогосеченият'л-;^-; 11тьх1г'г:::,.л;;бнвл»^те!{а

Патент 250105
