Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ НАСТОЯЩЕЕ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к распространению информации. В частности, настоящее изобретение относится к информационной широковещательной системе, способу распространения информации и программному продукту, отвечающему за работу информационной широковещательной системы.

ПРЕДПОСЫЛКИ ДЛЯ СОЗДАНИЯ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

В последние годы выдвинулась на передний план необходимость защиты людей от воздействий крупных бедствий, как естественных, так и искусственных (созданных руками человека). Наиболее эффективным способом спасения жизней людей в областях, которым угрожает бедствие, является получение раннего предупреждения о надвигающемся бедствии (катастрофе).

В настоящее время власти во всем мире способны эффективно связываться со своими служащими и другим аварийным персоналом через хорошо зарекомендовавшие себя протоколы, специально установленные для этой цели. Трудность была в достижении членов общества в области надвигающегося бедствия с тем, чтобы эти люди могли начать эвакуироваться и принимать меры для защиты самих себя.

В этот момент аварийный и другой соответствующий персонал должен быть сначала информирован о конкретной ситуации, а затем они должны передать эту информации общественности. Как результат теряется драгоценное время, что может привести к потерям жизней людей.

Существует не только потребность в быстром получении информации, но также необходимость в приеме точной информации общественностью. Сущность (характер) информации важна по двум основным причинам. Во-первых, она должна быть точной, для того чтобы получатель информации знал, что делать. Во-вторых, она должна иметь значение. Поскольку в настоящее время общественность получает большое количество незатребованной информации, в обществе имеется большой уровень цинизма по отношению к такой информации.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩНОСТИ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

В соответствии с первым аспектом настоящего изобретения обеспечивается информационная широковещательная система для распространения информации к абонентам системы, включающая в себя

модуль приема информации, который конфигурирован для приема информации от авторитетного источника текущего контроля и наблюдения; и

модуль передачи информации, который конфигурирован для приема информации от модуля приема информации и для передачи кодированных данных, относящихся к информации, к ретрансляционным станциям, по меньшей мере, в одном предварительно выбранном географическом местоположении для ретрансляции к абонентским устройствам средств связи в указанном, по меньшей мере, одном предварительно выбранном географическом местоположении, причем указанные кодированные данные конфигурированы так, чтобы соответствовать, по меньшей мере, одному компоненту информации, хранимому на указанных устройствах - средствах связи, так чтобы при получении кодированных данных абонентские устройства средств связи генерировали предупреждение (сообщение), соответствующее указанному, по меньшей мере, одному компоненту информации.

Модуль приема информации может быть конфигурирован для обеспечения оператору возможности выбора одного или более географических местоположений, к которым должен быть ретранслирован компонент информации. Настоящее изобретение также предназначено для автоматизированного выбора охвата одного или более географических местоположений. В соответствии с этим модуль приема информации может быть, соответственно, конфигурирован для автоматического выбора одного или более местоположений в соответствии с информацией, принимаемой от авторитетного источника текущего контроля и наблюдения.

Модуль передачи информации может быть конфигурирован для взаимодействия с существующей, например глобальной, системой связи с подвижными объектами (GSM), сетью беспроводной связи третьего поколения (3G), сетью беспроводной связи следующего поколения (Next G) или сетью множественного многостанционного доступа с кодовым разделением каналов (CDMA) для генерирования сообщения службы коротких текстовых сообщений эстафетной рассылки массовых сообщений по сотам (CBS) на абонентские устройства. Таким образом, предупреждение, соответствующее указанному, по меньшей мере, одному компоненту информации, может быть в форме текстового сообщения, отображаемого на дисплеях устройств. Кроме того, указанные компоненты информации могут относиться к специальной информации для абонентов относительно информации, генерируемой авторитетным источником текущего контроля и наблюдения.

В предпочтительном варианте осуществления модуль передачи информации может быть конфигурирован для передачи кодированных данных, соответствующих компонентам информации, хранимым в модулях идентификации абонента (известных как SIM), предоставляемых абонентам поставщиком услуг, или которые предварительно программированы поставщиком услуг, или которые могут выгружаться в устройства средств связи поставщиком услуг и храниться в памяти устройств средств связи.

Таким образом, система может включать в себя контроллеры базовых станций (BSC) в предварительно выбранных географических местоположениях. Контроллеры базовых станций могут быть конфигурированы для приема данных из модуля передачи информации, который может быть конфигурирован для передачи данных к контроллеру базовой станции в географическом местоположении, где абоненты должны принять эту информацию. Контроллеры базовых станций могут быть конфигурированы для ретрансляции этих данных к приемопередатчикам или ретрансляционным станциям в виде базовых приемопередающих радиостанций (BTS) в географическом местоположении.

Данные, генерируемые модулем передачи информации, могут также быть конфигурированы для активирования предварительно запрограммированных команд, хранимых в модуле идентификации абонента (SIM) или самом устройстве, для побуждения устройства генерировать уникальный сигнал, легко различимый абонентом. Он может также быть конфигурирован для побуждения устройства вибрировать и/или отображать текстовое сообщение или обеспечивать вспышки его световой сигнализации.

В соответствии со вторым аспектом настоящего изобретения обеспечивается способ распространения информации в выбранные географические области, предусматривающий этапы

приема информации от авторитетного источника текущего контроля и наблюдения;

передачи кодированных данных, относящихся к информации, к ретрансляционным станциям, по меньшей мере, в одной предварительно выбранной географической области; и

ретрансляции указанных кодированных данных к устройствам средств связи в указанном, по меньшей мере, одном предварительно выбранном географическом местоположении, причем указанные кодированные данные конфигурированы соответствовать, по меньшей мере, одному компоненту информации, хранимому в указанных устройствах средств связи, так что при получении кодированных данных абонентские устройства средств связи генерируют предупреждение, соответствующее указанному, по меньшей мере, одному компоненту информации.

В соответствии с третьим аспектом настоящего изобретения обеспечивается получение устройства средств связи для использования с информационной широковещательной системой для распространения информации к абонентам системы, содержащего

средство для хранения данных, в котором хранится множество компонентов информации, относящееся к кодированным данным, передаваемым информационной широковещательной системой; и

средство для обработки данных, которое конфигурировано для согласования кодированных данных, получаемых из информационной широковещательной системы, с одним или более соответствующих компонентов информации, и для генерирования предупреждения, соответствующего указанному одному или более соответствующих компонентов информации.

В соответствии с четвертым аспектом настоящего изобретения обеспечивается программный продукт для использования устройством средств связи, соответствующим предшествующему аспекту настоящего изобретения, причем программный продукт включает в себя набор команд, которые при исполнении побуждают устройство средств связи

генерировать предупреждение, соответствующее одному или более соответствующим компонентам информации в ответ на сигнал из ретрансляционной станции, причем сигнал несет кодированные данные, связанные с указанным одним или более соответствующими компонентами информации.

Теперь настоящее изобретение будет описано только на примере со ссылкой на сопроводительные чертежи. Следующее описание предназначено только для описания характерных предпочтительных вариантов осуществления настоящего изобретения, известных заявителю. В таком случае следующее описание не предназначено для ограничения объема предшествующих разделов или прилагаемой формулы изобретения.

КРАТКОЕ ОПИСАНИЕ СОПРОВОДИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

На приведенных сопроводительных чертежах

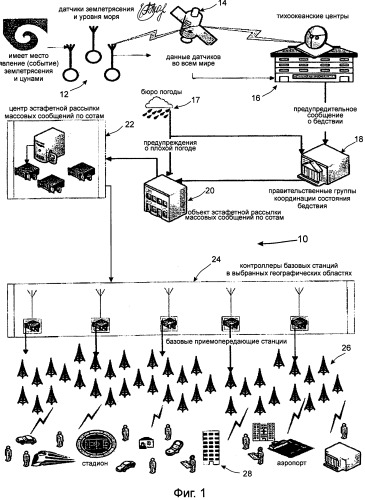

Фиг.1 - иллюстрация компоновки варианта осуществления системы в соответствии с настоящим изобретением для распространения информации к абонентам системы.

Фиг.2 - блок-схема варианта осуществления программного продукта, соответствующего настоящему изобретению, для использования вариантом осуществления устройства средств связи, соответствующим настоящему изобретению, для использования с системой, иллюстрируемой на фиг.1.

Фиг.3 - блок-схема способа, используемого с системой, иллюстрируемой на фиг.1.

Фиг.4 - иллюстрация дополнительного варианта осуществления программного продукта для использования вариантом осуществления устройства средств связи, соответствующим настоящему изобретению, с системой, иллюстрируемой на фиг.1.

ПОДРОБНОЕ ОПИСАНИЕ СОПРОВОДИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

Описание может включать в себя или делать ссылки на следующие акронимы, список которых приведен для простоты ссылки

ADWS - усовершенствованная система предупредительной сигнализации о бедствии

ADWM - усовершенствованное предупредительное сообщение о бедствии

AuC - центр аутентификации

ВСС - радиовещательный канал управления

BSC - контроллер базовой станции (радиочасть передающей службы коротких текстовых сообщений эстафетной рассылки массовых сообщений по сотам

BSIC - код идентификации базовой станции

BTS - базовая приемопередающая радиостанция

СВ - эстафетная рассылка массовых сообщений по сотам

СВС - центр эстафетной рассылки массовых сообщений по сотам

СВСН - канал эстафетной рассылки массовых сообщений по сотам

СВЕ - объект эстафетной рассылки массовых сообщений по сотам

CBS - служба коротких текстовых сообщений эстафетной рассылки массовых сообщений по сотам

EDWARDS - аварийное устройство и система предупредительной сигнализации о бедствии и спасения

EIR - регистр идентификации оборудования

EPIRB - аварийный радиомаяк для обнаружения кораблекрушения

GPRS - общий сервис пакетной радиопередачи данных (стандарт для передачи данных в сотовых сетях)

GSDMG - правительственная группа координации состояния бедствия

GSM - глобальная система связи с подвижными объектами

HLR - регистр расположения в пределах собственной сети

IМЕI - международный идентификатор аппаратуры мобильной связи

IMSI - международный идентификатор абонента мобильной связи

LCD - жидкокристаллический дисплей

ME - подвижное оборудование

MS - подвижная станция

MSC - центр коммутации мобильной связи

N/O - сетевой оператор

NSS - подсистема сети

ОТА - по воздуху

PDA - персональный цифровой секретарь

PLMN - наземная сеть мобильной связи общего пользования

PTWC - Тихоокеанский центр предупреждения о приближении цунами

SDCC - автономный выделенный канал управления

SEWS - стандартный предупредительный сигнал чрезвычайного положения

SIM - модуль идентификации абонента

SMS - служба коротких сообщений

SP - поставщик услуг

SR - абонентский регистр

VLR - регистр местонахождения посетителя

Аспекты настоящего изобретения теперь будут описаны со ссылкой на его характерные варианты осуществления. Ссылка на «вариант осуществления» или «один вариант осуществления» делается во включительном, а не ограничительном смысле. В таком случае ссылка на особые элементы, обнаруженные в одном варианте осуществления, не включает в себя элементы из других вариантов осуществления.

Следующее описание предназначено для содействия специалисту, квалифицированному в этой области техники, в понимании настоящего изобретения. В соответствии с этим элементы, общеизвестные на предшествующем уровне техники, не описываются подробно, так как такие элементы будут вполне очевидны для квалифицированного специалиста, квалифицированного в этой области техники.

На фиг.1 ссылочным номером 10, в общем, указан вариант осуществления системы, соответствующей настоящему изобретению, для распространения информации к абонентам системы 10. Приводимая ниже ссылка на акроним EDWARDS (аварийное устройство и система предупредительной сигнализации о бедствии и спасения), в общем, относится к системе 10.

Систему 10, описываемую со ссылкой на фиг.1, используют вместе с устройством для предупреждения о приближении цунами. Устройство имеет множество датчиков землетрясения и уровня моря, указанных ссылочным номером 12. Позицией 14 обозначены данные датчиков, которые передаются тихоокеанскому центру 16 предупреждения о приближении цунами.

Центр 16 передает предупредительное сообщение о бедствии к предварительно определенным правительственным, районным или другим группам 18 координации состояния бедствия (GSDMG). Как показано, дополнительным примером является передача сообщений о тяжелых погодных условий через посредство бюро 17 погоды группам 18 GSDMG, как показано.

Вариант осуществления настоящего изобретения реализуют, когда группа 18 координации состояния бедствия (GSDMG) передает сообщение к модулю передачи информации в виде объекта (СВЕ) 20 эстафетной рассылки массовых сообщений по сотам. Объект (СВЕ) 20 эстафетной рассылки массовых сообщений по сотам может также принимать сообщение непосредственно из бюро 17 погоды. Объект (СВЕ) 20 эстафетной рассылки массовых сообщений по сотам передает сообщение к модулю передачи информации в виде центра (СВС) 22 эстафетной рассылки массовых сообщений по сотам.

В центре (СВС) 22 эстафетной рассылки массовых сообщений по сотам генерируются кодированные данные, относящиеся к информации в сообщении. Ниже дополнительно описано генерирование и структура кодированных данных.

Центр (СВС) 22 эстафетной рассылки массовых сообщений по сотам конфигурирован для передачи кодированных данных приемопередающим или ретрансляционным станциям в виде контроллеров (BSC) 24 базовой станции и соответствующих базовых приемопередающих радиостанций (BTS) 26 в одном или более географических местоположений, находящихся под влиянием приближающегося цунами (в этом примере).

Как показано на фиг.1, позиция 28 - устройства средств связи для системы 10, которые могут принимать различные формы, например, имеющиеся на общественном транспорте, спортивных стадионах, аэропортах, резиденциях и мобильных телефонах. Должно быть очевидным, что настоящее изобретение включает в себя любой образ действия устройства средств связи, которое поддается конфигурированию для генерирования предупреждения для предупреждения людей во время аварийной ситуации.

Центр (СВС) 22 эстафетной рассылки массовых сообщений по сотам вместе с контроллером (BSC) 24 базовой станции и базовой приемопередающей радиостанцией (BTS) 26 конфигурированы для передачи кодированных данных на существующие беспроводные сети связи, например сети GSM (глобальной системы связи с подвижными объектами) или сети множественного многостанционного доступа с кодовым разделением каналов (CDMA). Кроме того, центр (СВС) 22 эстафетной рассылки массовых сообщений по сотам, контроллер (BSC) 24 базовой станции и базовая приемопередающая радиостанция (BTS) 26 конфигурированы для передачи кодированных данных по радиочастотному каналу, выделенному для этой цели. В таком случае центр (СВС) 22 эстафетной рассылки массовых сообщений по сотам, контроллер (BSC) 24 базовой станции и базовая приемопередающая радиостанция (BTS) 26 коллективно представляют модуль передачи информации. Кодированные данные могут быть переданы при использовании протокола широковещательной адресации службы коротких сообщений (SMS), также называемого протоколом сообщений эстафетной рассылки массовых сообщений по сотам (СВ).

Выделенный канал может включать в себя радиовещательный канал управления (ВСС), в котором контроллеры (BSC) 24 базовых станций распознают канал, в котором осуществляется эстафетная рассылка массовых сообщений по сотам, в которых передаются команды, даваемые центром 22 эстафетной рассылки массовых сообщений по сотам. В одном примере выделенный канал может быть предварительно определенным каналом эстафетной рассылки массовых сообщений по сотам (СВСН). В другом примере выделенный канал может быть автономным выделенным каналом управления (SDCC). Должно быть очевидным, что может быть использован любой другой пригодный канал для эстафетных рассылок массовых сообщений по сотам и вышеприведенные примеры являются только иллюстративными.

Информация, обеспечиваемая группами 18 координации состояния бедствия, трансформируется при необходимости в короткое сообщение эстафетной рассылки массовых сообщений по сотам посредством объекта 20 эстафетной рассылки массовых сообщений по сотам. В одном случае правительственная группа 18 координации состояния бедствия может решить рассылать уже конфигурированное предупредительное сообщение, которое объект 20 эстафетной рассылки массовых сообщений по сотам направляет для передачи. Эта опция может гарантировать то, что правительственная группа 18 координации состояния бедствия имеет при необходимости полный и исключительный контроль всего содержания сообщения и передачи. Объект 20 эстафетной рассылки массовых сообщений по сотам конфигурирован для выполнения всех аспектов необходимого форматирования сообщения эстафетной рассылки массовых сообщений по сотам, включая, например, при необходимости разделение сообщения на «страницы».

Центр 22 эстафетной рассылки массовых сообщений по сотам конфигурирован для оперирования всей сетью (в этом примере глобальной системой связи с подвижными объектами) в отношении функций службы коротких текстовых сообщений эстафетной рассылки массовых сообщений по сотам. Центр 22 эстафетной рассылки массовых сообщений по сотам может быть соединен более чем с одним из объектов 20 эстафетной рассылки массовых сообщений по сотам.

Центр 22 эстафетной рассылки массовых сообщений по сотам соединен с контроллерами 24 базовых станций и конфигурирован для координирования форматирования и организации сообщений, которые он принимает от объекта 20 эстафетной рассылки массовых сообщений по сотам в формате типа глобальной системы связи с подвижными объектами или соответствующей сети. В частности, в одном варианте осуществления настоящего изобретения центр 22 эстафетной рассылки массовых сообщений по сотам конфигурирован для:

а. Выбора требуемого канала эстафетной рассылки массовых сообщений по сотам, используемого для сообщений.

b. Назначения последовательных номеров для сообщений с тем, чтобы контроллеры 24 базовых станций могли определять, отправлено ли конкретное сообщение.

с. Модификации или аннулирования сообщений, хранимых ранее в контроллерах 24 базовых станций, где такие сообщения больше не уместны.

d. Инициирования установления языка, установления времени ввода в действие передачи и определения географической области для сообщений.

е. Определения скорости, с которой должны быть отправлены определенные сообщения.

f. Определения, когда сообщение не должно больше передаваться.

Каждый контроллер 24 базовой станции соединен с одним центром 22 эстафетной рассылки массовых сообщений по сотам и с одной или более базовыми приемопередающими радиостанциями 26. Каждый контроллер 24 базовой станции конфигурирован для:

а. Приема и интерпретации сообщений и команд из соответствующего центра 22 эстафетной рассылки массовых сообщений по сотам.

b. Хранения сообщений, пока они должны передаваться.

с. Направления сообщений к соответствующим базовым приемопередающим радиостанциям 26. Это необходимо, поскольку возможно, что разные базовые приемопередающие радиостанции 26, соединенные с одним центром 22 эстафетной рассылки массовых сообщений по сотам, связаны с разными географическими областями, к которым должны быть переданы разные сообщения службы коротких текстовых сообщений эстафетной рассылки массовых сообщений по сотам.

d. Составления расписания сообщений, соответствующих частоте повторения, определяемой центром 22 эстафетной рассылки массовых сообщений по сотам.

е. Передачи каждого сообщения во время, определяемое центром 22 эстафетной рассылки массовых сообщений по сотам. Сетевой оператор, как правило, размещается в центре 22 эстафетной рассылки массовых сообщений по сотам. Центр 22 эстафетной рассылки массовых сообщений по сотам обычно конфигурирован для обеспечения возможности контроля распространения сообщений службы коротких текстовых сообщений эстафетной рассылки массовых сообщений по сотам. Таким образом, центр 22 эстафетной рассылки массовых сообщений по сотам содержит регистры. Такие регистры включают в себя регистры, обычно требуемые для нормальной работы, например регистр расположения в пределах собственной сети (HLR), регистр местонахождения посетителя (VLR) и регистр идентификации оборудования (EIR). Эти регистры могут быть конфигурированы для идентификации, какие пользователи являются абонентами системы 10.

В альтернативном варианте центр 22 эстафетной рассылки массовых сообщений по сотам содержит регистр абонента (SR). Регистр абонента имеет подобный формат, что и другие регистры для обеспечения согласованности стандартов.

Каждый абонент системы 10 обеспечен предварительно программированным модулем идентификации абонента (SIM), несущим вариант осуществления, соответствующий настоящему изобретению, программного продукта, который обеспечивает возможность доступа в сеть, в которой реализована система 10.

В альтернативном варианте программный продукт может быть выгружен в абонентские устройства средств связи через посредство разгрузки ОТА. Это позволяет модулю идентификации абонента или другому программируемому аппаратному средству коммуникационного устройства обновляться требуемым программным продуктом с очень небольшим неудобством для абонента и поставщика услуг.

Регистр идентификации оборудования (EIR) является базой данных всех участвующих в сети устройств средств связи. Каждое устройство средств связи может быть идентифицировано посредством его международного идентификатора аппаратуры мобильной связи (IMEI), если соответствующий или любой другой код оборудования обычно хранится в аппаратных средствах или на сменных носителях устройства средств связи. Центр 22 эстафетной рассылки массовых сообщений по сотам конфигурирован для обеспечения возможности сетевому оператору гарантировать, что в регистре расположения в пределах собственной сети (HLR) и в регистре местонахождения посетителя (VLR) имеется достаточно места для размещения новых пользователей, а также гарантировать, что может быть включен и доступен для манипулирования регистр абонента (SR).

Центр 22 эстафетной рассылки массовых сообщений по сотам конфигурирован для обеспечения возможности сетевому оператору отправлять обновления данных, включая списки кодов (описываемые в этой заявке ниже) к выбранным устройствам средств связи. Центр 22 эстафетной рассылки массовых сообщений по сотам также конфигурирован для обеспечения возможности сетевому оператору отправлять командные сообщения к специальным устройствам средств связи, которые могут аннулировать данные или деактивировать программный продукт в модуле идентификации абонента (SIM) или запрограммированный в устройстве средств связи.

Для сравнения, центр 22 эстафетной рассылки массовых сообщений по сотам также конфигурирован обеспечивать возможность сетевому оператору отправлять командное сообщение к специальным устройствам средств связи, которое будет активировать программные средства, соответствующие настоящему изобретению, и загружать данные, включая списки кодов.

Система 10 конфигурирована для обеспечения возможности передачи сообщений специальным группам абонентов. Эти группы могут быть идентифицированы в кодированных данных (как описано ниже) и переданы к устройствам связи абонентов. Если абонентское устройство связи принимает сообщение, не предназначенное для этого абонента, то это сообщение игнорируется, поскольку база данных, хранимая в устройстве средств связи этого конкретного абонента, не имеет входа в список или таблицу кодов, хранимую в устройстве средств связи, соответствующем переданному коду.

Технология эстафетной рассылки массовых сообщений по сотам может обеспечивать 64000 широковещательных каналов, так что разные типы сообщений могут быть распространены на разных каналах к разным целевым группам. Не каждый абонент принимает все каналы и, следовательно, все сообщения.

Для гарантирования правильной доставки (сообщения) в общем канале, используемом для передачи сообщений, требуется различие между целевыми группами в кодированном сообщении. В предпочтительном варианте осуществления каналы выделяют для соответствующих типов сообщений, и они стандартизированы так, чтобы блуждающий (роуминговый) абонент мог принимать предупреждения об опасности, характерные для географического местоположения, в котором они находятся в настоящее время.

Должно быть очевидным, что первостепенной функцией системы 10 является отправление безотлагательного предупредительного сообщения о бедствии к общественности (определенному кругу людей), а также к выбранным абонентским организациям, например полиции, вооруженным силам, военно-морским силам, службам скорой помощи, поиска и спасения и так далее. Сообщения могут быть отправлены только к специальным абонентским организациям или выбранным организациям, или к тем и другим.

Должно быть очевидным, что протокол сообщения эстафетной рассылки массовых сообщений по сотам, выбранный заявителем, обеспечивает преимущество перед объемной технологией службы коротких сообщений (CMC-сообщений), которая имеет ограничение максимальной доставки, составляющее приблизительно 1000 сообщений в секунду. Кроме того, протокол сообщения эстафетной рассылки массовых сообщений по сотам может быть использован, если инфраструктура повреждена или перегружена и даже если сигналы устройств средств связи слишком слабы, чтобы сделать речевой вызов для обмена речевыми сообщениями. Как известно, сообщения службы коротких сообщений и сообщения службы коротких текстовых сообщений эстафетной рассылки массовых сообщений по сотам могут быть переданы, когда сигнал слишком слаб для голосового трафика.

Кроме того, при бедствиях (катастрофах) проблемы загрузки сети могут вызывать большие проблемы, и нормальный трафик может быть разрушен (нарушен). В таких обстоятельствах сообщения службы коротких сообщений (CMC-сообщения), которые передаются обычным образом, могут задерживаться в течение часов или дней или могут быть даже потеряны.

В соответствии с этим вариант осуществления системы 10 работает, в общих чертах, следующим образом:

а. Правительственная группа 18 координации состояния бедствия (GSDMG) принимает информацию о надвигающемся бедствии от специального центра 16 предупреждения о надвигающемся цунами или другом бедствии.

b. Правительственная группа 18 координации состояния бедствия (GSDMG) решает предупредить общественность и передает секретное сообщение к заранее подготовленным объектам 20 эстафетной рассылки массовых сообщений по сотам.

с. Объекты 20 эстафетной рассылки массовых сообщений по сотам и центр 22 эстафетной рассылки массовых сообщений по сотам контролируются сетевым оператором. Сетевой оператор принимает предупредительное сообщение от правительственной группы 18 координации состояния бедствия и имеет место следующее:

(i) Объект 20 эстафетной рассылки массовых сообщений по сотам выбирает соответствующее кодированное сообщение для эстафетной рассылки массовых сообщений по сотам или направляет уже соответственно закодированное сообщение, принятое из правительственной группы 18 координации состояния бедствия, для передачи.

(ii) Центр 22 эстафетной рассылки массовых сообщений по сотам выбирает контроллеры 24 базовых станций в целевых географических областях для целевых базовых приемопередающих радиостанций 26 в целевых географических областях. Эта функция может быть также автоматизирована, позволяя правительственной группе 18 координации состояния бедствия предварительно выбрать целевые географические области.

(iii) Объект 20 эстафетной рассылки массовых сообщений по сотам передает кодированное сообщение эстафетной рассылки массовых сообщений по сотам ii.

(iv) Сетевой оператор или власти могут решить об отправлении сообщения эстафетной рассылки массовых сообщений по сотам как некодированного текстового сообщения в качестве непосредственного индикатора сообщения всем абонентам в сети и не только для абонентов системы 10. Выбранные контроллеры 24 базовых станций передают сообщения всем или географически выбранным базовым приемопередающим станциям 26, находящимся под их контролем, передавая в соответствии с этим сообщение всем абонентам, пользующимся услугами каждой из базовых приемопередающих станций 26.

Все устройства средств связи, зарегистрированные в сети и пользующиеся услугами целевых базовых приемопередающих станций 26, принимают это сообщение.

Устройства средств связи, которые не имеют списка кодов, хранимого в модуле идентификации абонента или не загруженного, не будут распознавать сообщения эстафетной рассылки массовых сообщений по сотам. Если сообщение принимается, то оно будет бессмысленной строчкой кода.

Все устройства средств связи, содержащие кодированные данные, программируются вариантом осуществления, соответствующим настоящему изобретению, программного продукта для побуждения выполнения устройствами средств связи одного или более следующих действий:

(i) Включение прерывистой и/или звуковой громкой аварийной сигнализации в форме стандартного предупредительного сигнала чрезвычайного положения (SEWS), используемого в географическом местоположении, в полном объеме.

(ii) Необычная вибрация для привлечения внимания абонента.

(iii) Отображение предупредительного сообщения о бедствии на жидкокристаллическом экране устройства средств связи.

(iv) Heпрерывание или невыключение какой-либо работы системы связи, действующей с устройством средств связи. В одном варианте осуществления, как только закончится действующий вызов, будет звучать стандартный предупредительный сигнал чрезвычайного положения.

(v) Другая реакция на другие типы сообщений.

(vi) Продолжение действия аварийной сигнализации до тех пор, пока не нажата какая-либо кнопка подтверждения приема сообщения, или в течение предварительно определенного времени или до тех пор, пока не израсходуется источник электропитания устройства средств связи. В таком случае настоящее изобретение расширяет сферу влияния устройства средств связи, пригодного для использования с системой 10, как описано выше.

Вообще говоря, устройство средств связи обеспечивается предварительно запрограммированным модулем идентификации абонента или программой, передаваемой поставщиком услуг устройству средств связи.

Одним примером модуля идентификации абонента, используемого в одном варианте осуществления, известно то, что известно как «проактивный» модуль идентификации абонента. Техническое описание, определяющее протокол связи между стандартным модулем идентификации абонента и устройством средств связи, известно как протокол Т1/4 для технологии обмена сообщениями 118 подвижных объектов и службами (USIM). Характеристикой этого протокола является то, что устройство средств связи инициирует все команды к модулю идентификации абонента. Таким образом реализуется модуль идентификации абонента, делающий использование проактивных команд, который называется проактивным модулем идентификации абонента. С проактивными командами модуль идентификации абонента способен посылать команду к устройству средств связи.

В реализации настоящего изобретения модуль идентификации абонента или выгруженное программное средство конфигурировано для гарантирования того, что устройство средств связи может декодировать принимаемое кодированное сообщение и может производить соответствующее действие.

В частности, программный продукт конфигурирован так, чтобы при выполнении устройство средств связи могло выполнять любую одну из следующих операций:

а. Стандартный предупредительный сигнал чрезвычайного положения (смотри выше), прерывистые световые сигналы и/или генератор мягких тональных сигналов и вибрационное предупреждение.

b. Индикатор сообщения и прерывистые световые сигналы в случае, если сообщение относится к аварийной ситуации.

с. Реакция на любую кнопку, нажатую для повторного установления связи устройства средств связи и для выключения сигнала тревоги и светового сигнала. В случае если кнопка не нажимается, режим тревоги продолжается в течение предварительно заданного периода времени и останавливается. Может быть реализована любая соответствующая конфигурация повторения и остановки.

Программный продукт при выполнении конфигурирован обновлять данные, хранимые в модуле идентификации абонента или устройстве средств связи посредством патча обновления. Программный продукт конфигурирован так, чтобы генерировалось сообщение подтверждения для подтверждения успешного обновления сетевому оператору и добавлялось к соответствующему регистру.

Очевидно, что заявитель предвидит возможность поставщика услуг предварительно загружать кодовый лист для уменьшения трафика сети в результате патчей обновления информации.

Система 10 конфигурирована так, чтобы полный список кодов аварийной ситуации передавался посредством ОТА к абонентскому устройству средств связи, как только это устройство средств связи активировано. Требуемый звук предупреждения стандартного предупредительного сигнала чрезвычайного происшествия может выгружаться из модуля идентификации абонента, предварительно загружаться в устройство средств связи или посылаться к устройству средств связи через посредство передачи с помощью ОТА. Система 10 может быть конфигурирована для обновления списка кодов ежемесячно или на другой регулярной основе без вмешательства пользователя.

Кроме того, система 10 конфигурирована так, чтобы подобный код не был повторно использован, по меньшей мере, в течение двух-четырех лет для предотвращения неправильных предупреждений в том случае, если устаревший патч остается на конкретном устройстве средств связи. Если сообщение об аварийной ситуации требуется послать прежде, чем все абоненты получили патч обновления информации последнего кода, то сетевой оператор автоматически пошлет старый и новый код для гарантии того, что необновленные абоненты также получат предупредительное сообщение.

Система 10 конфигурирована для ежечасного генерирования тестовых сообщений для определения того, содержат или не содержат абонентские устройства средств связи корректный список кодов. В случае детектирования посредством тестового сообщения, что список кодов является некорректным, абоненту генерируется предупредительное сообщение, и дополнительная обработка сообщений из системы 10 будет в таком случае блокирована. Система конфигурирована для вмещения обновлений для новых списков кодов
