Схема управления отображением, устройство отображения и способ управления отображением

Схема управления отображением, устройство отображения и способ управления отображением

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к управлению устройством отображения, таким как жидкокристаллическое устройство отображения, включающее в себя панель жидкокристаллического устройства отображения с активной матрицей. В частности, настоящее изобретение относится к схеме управления отображением и способу управления отображением, предназначенных для управления панелью отображения в устройстве отображения, в котором применена система управления, называемая управлением с зарядовой связью (3С).

Уровень техники

Обычная система управления с 3С, примененная в жидкокристаллическом дисплее с активной матрицей, раскрыта, например, в патентной литературе 1 (PTL 1). В приведенном ниже описании в качестве примера управления с 3С, описанный в PTL 1.

Фиг.23 иллюстрирует конфигурацию устройства, в котором осуществлено управление с 3С. Фиг.24 иллюстрирует манипуляции с формами различных сигналов при управлении с 3С, выполняемом устройством, показанным на фиг.23.

Как показано на фиг.23, жидкокристаллическое устройство отображения, которое выполняет управление с 3С, включает в себя секцию 110 отображения изображения, схему 111 управления истоковыми линиями, схемы 112 управления затворной линией и схемы 113 управления шиной емкостного накопления.

Секция 110 отображения изображения включает в себя множество истоковых линий (сигнальных линий) 101, множество затворных линий (линий развертки) 102, переключающие элементы 103, пиксельные электроды 104, линии 105 шины ЁН (емкостного хранения) (линии общих электродов), конденсаторы 106 удержания, жидкие кристаллы 107 и противоэлектрод 109. Переключающие элементы 103 расположены поблизости от соответствующих пересечений истоковых линий 101 и затворных линий 102. Переключающие элементы 103 подключены к соответствующим пиксельным электродам 104.

Линии 105 шины ЁН расположены параллельно затворным линиям 102 так, что каждая из линий 105 шины ЁН образует пару с соответствующей затворной линией 102. Один конец каждого из конденсаторов 106 удержания подключен к пиксельному электроду 104, а другой подключен к шине 105 ЁН. Противоэлектрод 109 размещен так, чтобы быть обращенным к пиксельным электродам 104 через жидкие кристаллы 107.

Схема 111 управления истоковыми линиями управляет истоковыми линиями 101, а схемы 112 управления затворной линией управляют затворными линиями 102. Схемы 113 управления линией шины ЁН управляют линиями 105 шины ЁН.

Переключающие элементы 103 выполнены из аморфного кремния (a-Si), поликристаллического кремния (p-Si), монокристаллического кремния (c-Si) или т.п. Из-за строения переключающих элементов 103 конденсатор 108 выполнен между затвором и стоком каждого из переключающих элементов 103. Этот конденсатор 108 является причиной того, что селекторный импульс от затворной линии 102 заставляет электрический потенциал пиксельного электрода 104 сдвигаться в сторону минуса.

Как показано на фиг.24, в жидкокристаллическом дисплее электрический потенциал Vg затворной линии 102 равен Von только в течение периода Н (периода горизонтальной развертки), в котором выбирается затворная линия 102. В другие периоды электрический потенциал Vg сохраняет значение Voff. Электрический потенциал Vs истоковой линии 101 имеет форму сигнала, амплитуда которой варьирует в зависимости от подлежащего отображению видеосигнала, но ее полярность одинакова для всех пикселов в одной строке и изменяется в каждой строке (один период горизонтальной развертки) (управление со сменой направления через строку). Отметим, что, поскольку на фиг.24 предполагается, что подается стандартный видеосигнал, амплитуда электрического потенциала Vs является постоянной.

Электрический потенциал Vd пиксельного электрода 104 равен электрическому потенциалу Vs истоковой линии 101 в течение периода, когда электрический потенциал Vg равен Von, так как переключающий элемент 103 является проводящим. Затем, в тот момент, когда напряжение Vg становится равным Voff, электрический потенциал Vd немного сдвигается в сторону минуса через затворно-стоковый конденсатор 108.

Электрический потенциал Vc линии 105 шины ЁН равен Ve+ в течение периода Н, в котором выбирается соответствующая затворная линия 102, и в последующем периоде Н. Электрический потенциал Vc переключается на Ve- в течение периода Н, идущего за следующим, и удерживается равным Ve- до следующего поля. В результате этого электрический потенциал Vd сдвигается в сторону минуса через конденсатор 106 удержания.

В результате электрический потенциал Vd изменяется с большей амплитудой, чем электрический потенциал Vs. Поэтому возможно далее снижать амплитуду изменения в электрическом потенциале Vs. Соответственно, возможно упростить конфигурацию схемы и снизить потребление энергии в схеме 111 управления истоковыми линиями.

Список ссылок

Патентная литература

PTL 1: опубликованная заявка на патент Японии, Токукай, №2001-83943 А (дата публикации: 30 марта 2001 года).

Раскрытие изобретения

Техническая задача

Однако устройство описанного выше жидкокристаллического устройства отображения основано на предположении, что выполняется управление со сменой направления через строку (1Н). Следовательно, например, жидкокристаллический дисплей не способен переключиться на управление со сменой направления через две строки (2Н) или через три строки (3Н) в зависимости от видеосигналов. В будущем желательно, чтобы маленькие жидкокристаллические устройства отображения обладали функцией переключения между способами управления (а именно, переключения между управлением со сменой направления через n строк и управлением со сменой направления через m строк) с целью улучшения скорости заряда и уменьшения расхода энергии.

Настоящее изобретение сделано с учетом описанной выше задачи, и целью настоящего изобретения является обеспечение схемы управления отображением и способа управления отображением, способных переключаться в способе управления с 3С между управлением со сменой направления через n строк (nH) и управлением со сменой направления через m строк (mH).

Решение задачи

Схема управления отображением согласно настоящему изобретению является схемой управления отображением для использования в устройстве отображения, в котором за счет подачи сигнала провода конденсатора удержания на провод конденсатора удержания, образующий конденсатор с пиксельным электродом, включенным в пиксел, сигнальный потенциал, записанный в пиксельный электрод с сигнальной линии данных, меняется в направлении, соответствующем полярности сигнального потенциала, причем упомянутая схема управления отображением переключается между первым режимом, в котором полярность сигнала данных, поданного на сигнальную линию развертки, меняется каждые n периодов горизонтальной развертки (n - целое число), и вторым режимом, в котором полярность сигнала данных, поданного на сигнальную линию развертки, меняется каждые m периодов горизонтальной развертки (m - целое число, отличное от n).

Согласно схеме управления отображением сигнальный потенциал, записанный в пиксельный электрод, меняется с помощью сигнала провода конденсатора удержания в направлении, соответствующем полярности сигнального потенциала. Этим достигается управление с 3С.

Схема управления отображением выполнена так, чтобы при таком управлении с 3С переключаться между (i) первым режимом (управление со сменой направления через n строк (nH)), в котором полярность сигнала данных, поданного на сигнальную линию развертки, меняется каждые n периодов горизонтальной развертки (n - целое число), и (ii) вторым режимом (управление со сменой направления через m строк (mH)), в котором полярность сигнала данных, поданного на сигнальную линию развертки, меняется каждые m периодов горизонтальной развертки (m - целое число, отличное от n). Это позволяет повысить скорость заряда и уменьшить расход энергии.

Между тем опубликованная заявка на патент Японии, Токукай, №2005-258013 А, опубликованная заявка на патент Японии, Токукайхей, №7-75135 А и т.д. раскрывают обычную технологию, относящуюся к 3-D дисплею, применяющему параллактический барьер в направлении затвора. 3-D дисплей обычно выполнен так, что изображение для левого глаза отображается в нечетной строке, а изображение для правого глаза отображается в четной строке. В случае, когда к такому 3-D дисплею применено управление со сменой направления через строку, каждое из изображений для правого и левого глаз воспринимается как меняемое в каждом кадре. Это приводит к такому дефекту отображения, как мерцание. В этом отношении, применяя схему управления отображением по настоящему изобретению, возможно переключаться между режимами управления так, чтобы, например, в случае отображения в 3-D выполнялось управление со сменой направления через две строки, а в случае обычного отображения (отображения в 2-D) выполнялось управление со сменой направления через строку. Соответственно, даже в случае отображения в 3-D возможно отображать каждое из изображений для правого и левого глаз со сменой направления через строку, таким же образом, что и при обычном отображении (отображении в 2-D). Это позволяет предотвратить такой дефект отображения, как мерцание.

Схема управления отображением может быть выполнена так, что в первом режиме направление изменения сигнального потенциала, записанного в пиксельный электрод с сигнальной линии данных, изменяется каждые n соседних строк, а во втором режиме направление изменения сигнального потенциала, записанного в пиксельный электрод с сигнальной линии данных, изменяется каждые m соседних строк.

В случае, когда управление со сменой направления через n строк переключается на управление со сменой направления через m строк в обычном жидкокристаллическом дисплее, в кадре, следующем сразу за переключением, может появиться поперечная полоса, как будет описано (см. фиг.22).

В этом отношении, согласно конфигурации схемы управления отображением, (i) в первом режиме (управление со сменой направления через n строк) направление изменения сигнального потенциала, записанного в пиксельный электрод с сигнальной линии данных, меняется каждые n соседних строк, и (ii) во втором режиме (управление со сменой направления через m строк) направление изменения сигнального потенциала, записанного в пиксельный электрод с сигнальной линии данных, меняется каждые m соседних строк. Это позволяет предотвратить появление такой поперечной полосы.

Способ управления отображением согласно настоящему изобретению является способом управления отображением для управления устройством отображения, в котором с помощью подачи сигнала провода конденсатора удержания на провод конденсатора удержания, образующий конденсатор с пиксельным электродом, включенным в пиксел, сигнальный потенциал, записанный в пиксельный электрод с сигнальной линии данных, меняется в направлении, соответствующем полярности сигнального потенциала, причем упомянутый способ включает в себя переключение между первым режимом, в котором полярность сигнального потенциала, поданного на сигнальную линию данных, меняется каждые n периодов горизонтальной развертки (n - целое число), и вторым режимом, в котором полярность сигнального потенциала, поданного на сигнальную линию данных, меняется каждые m периодов горизонтальной развертки (m - целое число, отличное от n).

Преимущественные эффекты изобретения

Как было описано, и схема управления отображением, и способ управления отображением согласно настоящему изобретению выполнены так, чтобы при управлении с 3С переключаться между (i) первым режимом, в котором полярность сигнала данных, поданного на сигнальную линию данных, изменяется каждые n горизонтальных периодов развертки (где n - целое число), и (ii) вторым режимом, в котором полярность сигнала данных, поданного на сигнальную, линию данных, изменяется каждые m горизонтальных периодов развертки (где m - целое число, отличное от n). Благодаря этому возможно переключение между управлением со сменой направления через n строк и управлением со сменой направления через m строк.

Краткое описание чертежей

Фиг.1 является блок-схемой, иллюстрирующей конфигурацию жидкокристаллического устройства отображения согласно варианту осуществления настоящего изобретения.

Фиг.2 является эквивалентной схемой, иллюстрирующей электрическую конфигурацию каждого пиксела жидкокристаллического устройства отображения, показанного на фиг.1.

Фиг.3 является блок-схемой, иллюстрирующей конфигурацию схемы управления затворной линией и схемы управления линией шины ЁН по примеру 1.

Фиг.4 является временной диаграммой, иллюстрирующей формы различных сигналов жидкокристаллического устройства отображения по примеру 1.

Фиг.5 является временной диаграммой, иллюстрирующей формы различных сигналов, вводимых и выводимых в/из схему управления линией шины ЁН по примеру 1.

Фиг.6 является блок-схемой, иллюстрирующей конфигурацию схемы управления затворной линией и схемы управления линией шины ЁН по примеру 2.

Фиг.7 является временной диаграммой, иллюстрирующей формы различных сигналов жидкокристаллического устройства отображения по примеру 2.

Фиг.8 является временной диаграммой, иллюстрирующей формы различных сигналов, вводимых и выводимых в/из схему управления линией шины ЁН по примеру 2.

Фиг.9 является блок-схемой, иллюстрирующей конфигурацию схемы управления затворной линией и схемы управления линией шины ЁН по примеру 3.

Фиг.10 является временной диаграммой, иллюстрирующей формы различных сигналов жидкокристаллического устройства отображения по примеру 3.

Фиг.11 является временной диаграммой, иллюстрирующей формы различных сигналов, вводимых и выводимых в/из схему управления линией шины ЁН по примеру 3.

Фиг.12 является блок-схемой, иллюстрирующей конфигурацию схемы управления затворной линией и схемы управления линией шины ЁН по примеру 4.

Фиг.13 является временной диаграммой, иллюстрирующей формы различных сигналов жидкокристаллического устройства отображения по примеру 4.

Фиг.14 является временной диаграммой, иллюстрирующей формы различных сигналов, вводимых и выводимых в/из схему управления линией шины ЁН по примеру 4.

Фиг.15 является блок-схемой, иллюстрирующей конфигурацию схемы управления затворной линией и схемы управления линией шины ЁН по примеру 5.

Фиг.16 является временной диаграммой, иллюстрирующей формы различных сигналов жидкокристаллического устройства отображения по примеру 5.

Фиг.17 является временной диаграммой, иллюстрирующей формы различных сигналов, вводимых и выводимых в/из схему управления линией шины ЁН по примеру 5.

Фиг.18 является блок-схемой, иллюстрирующей конфигурацию схемы управления затворной линией и схемы управления линией шины ЁН по примеру 6.

Фиг.19 является временной диаграммой, иллюстрирующей формы различных сигналов жидкокристаллического устройства отображения по примеру 6.

Фиг.20 является временной диаграммой, иллюстрирующей формы различных сигналов, вводимых в схему управления линией шины ЁН по примеру 6 и выводимых из нее.

Фиг.21 является блок-схемой, иллюстрирующей другую конфигурацию схемы управления затворной линией и схемы управления линией шины ЁН, показанных на фиг.3.

Фиг.22 является временной диаграммой, иллюстрирующей формы различных сигналов обычного жидкокристаллического устройства отображения.

Фиг.23 является блок-схемой, иллюстрирующей конфигурацию обычного жидкокристаллического устройства отображения, который выполняет управление с 3С.

Фиг.24 является временной диаграммой, иллюстрирующей формы различных сигналов жидкокристаллического устройства отображения, показанного на фиг.23.

Фиг.25 является блок-схемой, иллюстрирующей другую конфигурацию схемы управления затворной линией жидкокристаллического устройства отображения по настоящему изобретению.

Фиг.26 является блок-схемой, иллюстрирующей конфигурацию жидкокристаллического устройства отображения, включающего в себя схему управления затворной линией, показанную на фиг.25.

Фиг.27 является блок-схемой, иллюстрирующей конфигурацию схемы сдвигового регистра, которая составляет схему управления затворной линией, показанную на фиг.25.

Фиг.28 является принципиальной схемой, иллюстрирующей конфигурацию триггера, составляющего схему сдвигового регистра, показанную на фиг.27.

Фиг.29 является временной диаграммой, иллюстрирующей, как работает триггер, показанный на фиг.28.

Осуществление изобретения

Вариант осуществления настоящего изобретения описан ниже со ссылкой на чертежи.

Сначала со ссылкой на фиг.1 и 2 описана конфигурация жидкокристаллического устройства отображения 1, соответствующего устройству отображения по настоящему изобретению. Фиг.1 является блок-схемой, показывающей общую конфигурацию жидкокристаллического устройства отображения 1, а фиг.2 является эквивалентной схемой, показывающей электрическую конфигурацию каждого пиксела жидкокристаллического устройства отображения 1.

Жидкокристаллическое устройство 1 отображения включает в себя: жидкокристаллическую панель 10 отображения с активной матрицей, которая соответствует панели отображения по настоящему изобретению; схему 20 управления истоковой линией шины, которая соответствует схеме управления сигнальной линией данных по настоящему изобретению; схему 30 управления затворной линией, которая соответствует схеме управления сигнальной линией развертки по настоящему изобретению; схему 40 управления линией шины ЁН, которая соответствует схеме управления проводом конденсатора удержания по настоящему изобретению; и управляющая схема 50, которая соответствует управляющей схеме по настоящему изобретению.

В жидкокристаллической панели 10 отображения, составленной путем прослаивания жидких кристаллов между подложкой активной матрицы и противоподложкой (не показаны), имеется большое количество пикселов Р, расположенных строками и столбцами.

Кроме того, жидкокристаллическая панель 10 отображения включает в себя: истоковые шинные линии 11, обеспеченные на подложке активной матрицы, соответствующие сигнальным линиям данных по настоящему изобретению, затворные линии 12, обеспеченные на подложке активной матрицы, соответствуют сигнальным линиям развертки по настоящему изобретению; тонкопленочные транзисторы 13 (далее называемые ТПТ), обеспеченные на подложке активной матрицы, соответствуют переключающим элементам по настоящему изобретению; пиксельные электроды 14, обеспеченные на подложке активной матрицы, соответствуют пиксельным электродам по настоящему изобретению; линии 15 шины ЁН, обеспеченные на подложке активной матрицы, соответствуют проводам конденсатора удержания по настоящему изобретению; и противоэлектрод 19, обеспечен на подложке активной матрицы. Следует отметить, что каждый из ТПТ, пропущенный на фиг.1, показан отдельно на фиг.2.

Истоковые шинные линии 11 расположены одна за другой столбцами параллельно друг другу в направлении столбцов (в продольном направлении), а затворные линии 12 расположены одна за другой строками параллельно друг другу в направлении строк (в поперечном направлении). Каждый ТПТ 13 обеспечен в соответствии с точкой пересечения истоковой шинной линии 11 и затворной линии 12, так же как и пиксельные электроды 14. В каждом ТПТ 13 истоковый электрод s подключен к истоковой шинной линии 11, затворный электрод g подключен к затворной линии 12, а стоковый электрод d подключен к пиксельному электроду 14. Далее каждый из пиксельных электродов 14 образует жидкокристаллический конденсатор 17 с противоэлектродом 19, где жидкие кристаллы прослоены между пиксельным электродом 14 и противоэлектродом 19.

При этом, когда затворный сигнал (сигнал развертки), поданный на затворную линию 12, включает затвор ТПТ 13, и истоковый сигнал (сигнал данных) с истоковой шинной линии 11 записывается на пиксельный электрод 14, пиксельному электроду 14 придается электрический потенциал, соответствующий истоковому сигналу. В результате напряжение, соответствующее истоковому сигналу, прикладывается к жидким кристаллам, прослоенным между пиксельным электродом 14 и противоэлектродом 19. Это позволяет осуществить отображение с полутоновой шкалой, соответствующей истоковому сигналу.

Линии 15 шины ЁН расположены одна за другой строками параллельно друг другу в направлении строк (в поперечном направлении) таким образом, чтобы образовать пары с затворными линиями 12, соответственно. Каждая линия 15 шины ЁН образует конденсатор 16 удержания (также называемый «вспомогательным конденсатором») с каждым из пиксельных электродов 14, расположенных в каждой строке, тем самым будучи емкостно спаренной с пиксельными электродами 14.

Следует отметить, что, поскольку ТПТ 13 благодаря своему устройству имеет конденсатор 18 со сквозным питанием, образованный между затворным электродом g и стоковым электродом d, на электрический потенциал пиксельного электрода 14 (со сквозным питанием) влияет изменение электрического потенциала затворной линии 12. Однако для упрощения объяснения здесь это влияние не принимается в расчет.

Выполненная таким образом жидкокристаллическая панель 10 отображения управляется схемой 20 управления истоковой линией шины, схемой 30 управления затворной линией и схемой 40 управления линией шины ЁН. Далее, управляющая схема 50 подает на схему 20 управления истоковой линией шины, схему 30 управления затворной линией и схему 40 управления линией шины ЁН различные сигналы, необходимые для управления жидкокристаллической панелью 10 отображения.

В настоящем варианте осуществления в течение активного периода (периода эффективной развертки) в периоде вертикальной развертки, который повторяется периодически, каждой строке последовательно выделяется период горизонтальной развертки, и он последовательно сканируется. С этой целью синхронно с периодом горизонтальной развертки в каждой строке схема 30 управления затворной линией последовательно выводит затворный сигнал для включения ТПТ 13 на затворную линию 12 в этой строке. Схема 30 управления затворной линией будет подробно описана ниже.

Схема 20 управления истоковой линией шины выводит истоковый сигнал на каждую истоковую линию 11 шины. Этот истоковый сигнал получается в результате приема схемой 20 управления истоковой линией шины видеосигнала извне жидкокристаллического устройства 1 отображения через управляющую схему 50, распределения видеосигнала на каждый столбец и усиления видеосигнала или тому подобного.

Далее для выполнения управления со сменой направления через n строк (nH) или m строк (mH) схема 20 управления истоковой линией шины выполнена так, чтобы полярность выводимого ею истокового сигнала была одинакова для всех пикселов в одной строке и изменялась через каждые n или m строк. Например, см. фиг.4, иллюстрирующую расчет времени управления для управления со сменой направления через 2 строки (2Н) в первом кадре и расчет времени управления для управления со сменой направления через строку (1H) во втором кадре. В первом кадре полярность истокового сигнала S в периодах горизонтальной развертки, соответствующих первой и второй строке, обратна полярности истокового сигнала S в периодах горизонтальной развертки, соответствующий третьей и четвертой строке. Во втором кадре полярность истокового сигнала S в периоде горизонтальной развертки, соответствующем первой строке, обратна полярности истокового сигнала S в периоде горизонтальной развертке, соответствующем второй строке. То есть в случае управления со сменой направления через n строк (nH) полярность истокового сигнала S (т.е. полярность электрического потенциала пиксельного электрода) меняется каждые n строк (n периодов горизонтальной развертки), тогда как в случае управления со сменой направления через m строк (mH) полярность истокового сигнала S (т.е. полярность электрического потенциала пиксельного электрода) меняется каждые m строк (m периодов горизонтальной развертки). Здесь следует отметить, что момент, в который нужно будет переключиться между управлением со сменой направления через n строк (nH) и управлением со сменой направления через m строк (mH), может быть установлен по обстоятельствам. Например, возможно переключаться между этими режимами через каждый кадр.

Схема 40 управления линией шины ЁН выводит сигнал CS, соответствующий сигналу провода конденсатора удержания по настоящему изобретению, на каждую линию 15 шины ЁН. Сигнал CS является сигналом, электрический потенциал которого переключается (нарастает или падает) между двумя значениями (высоким и низким электрическими потенциалами), и управляется так, чтобы в этот момент, когда ТПТ 13 в соответствующей строке переключается с ON на OFF (с «вкл» на «выкл») (в тот момент, когда затворный сигнал падает), электрический потенциал меняется через каждые n или m соседних строк. Схема 40 управления линией шины ЁН будет подробно описана ниже.

Управляющая схема 50 управляет схемой 30 управления затворной линией, схемой 20 управления истоковой линией шины и схемой 40 управления линией шины ЁН, тем самым заставляя каждую из них выводить сигналы, как показано на фиг.4.

Здесь следует отметить, что обычное жидкокристаллическое устройство отображения основано на предположении, что выполняется управление со сменой направления через строку. Следовательно, например, в случае, если управление со сменой направления через строку переключается на управление со сменой направления через две строки, сразу после переключения в устройстве отображения может возникнуть неисправность. Фиг.22 является временной диаграммой, показывающей работу жидкокристаллического устройства отображения для объяснения причины неисправности.

На фиг.22 GSP - затворный стартовый импульс, который определяет время вертикальной развертки, a GCK1 (СК) и GCK2 (СКВ) - это синхронизирующие затворные импульсы, которые выводятся с управляющей схемы 50 для определения моментов тактирования сдвигового регистра. Период от заднего фронта GSP до следующего заднего фронта GSP соответствует одному периоду вертикальной развертки (периоду 1V). Каждый из периодов от переднего фронта GCK1 до переднего фронта GCK2 и от переднего фронта GCK2 до переднего фронта GCK1 соответствует одному периоду горизонтальной развертки (периоду 1Н). CMI - это сигнал, который меняет свою полярность синхронно с периодами горизонтальной развертки.

Фиг.22 показывает следующие сигналы в порядке перечисления: истоковый сигнал S, который подается со схемы 111 управления истоковыми линиями (фиг.23) на истоковую линию 101 (истоковая линия 101, предусмотренная в столбце х), затворный сигнал G1, который подается со схемы 112 управления затворной линией на затворную линию 102, предусмотренную в первой строке, сигнал CS1, который подается со схемы 113 управления линией шины ЁН на линию 105 шины ЁН, предусмотренную в первой строке, и электрический потенциал Vpix1 пиксельного электрода, предусмотренного в первой строке и в столбце х. Далее фиг.22 показывает следующие сигналы в порядке перечисления: затворный сигнал GS2, который подается на затворную линию 102, предусмотренную во второй строке, сигнал CS2, который подается на шину 105 ЁН, предусмотренную во второй строке, и электрический потенциал Vpix2 пиксельного электрода, предусмотренного во второй строке и в столбце х. Кроме того, фиг.22 показывает следующие сигналы в порядке перечисления: затворный сигнал G3, который подается на затворную линию 102, предусмотренную в третьей строке, сигнал CS3, который подается на линию 105 шины ЁН, предусмотренную в третьей строке, и электрический потенциал Vpix3 пиксельного электрода, предусмотренного в третьей строке и в столбце х. Что касается четвертой и пятой строки, фиг.22 аналогично показывает затворный сигнал G4, сигнал CS4 и форму Vpix5 сигнала электрического потенциала в порядке перечисления.

Следует отметить, что каждая пунктирная линия в электрических потенциалах Vpix1, Vpix2, Vpix3, Vpix4 и Vpix5 обозначает электрический потенциал противоэлектрода 19.

Фиг.22 показывает (k-1) - ый кадр (далее и в аналогичных случаях для удобства - кадр k-1) и кадр k для описания действий в управлении со сменой направления через строку и кадр k+1 для описания действий, следующих непосредственно за переключением на управление со сменой направления через две строки.

В течение кадров k-1 и k истоковый сигнал S является сигналом, имеющим амплитуду, соответствующую шкале полутонов, представленной видеосигналом, и меняющим полярность каждый период 1Н. Отметим, что поскольку предполагается, что на фиг.22 отображена однородная картина, амплитуда истокового сигнала S постоянна. Затворные сигналы G1-G5 служат в качестве электрических потенциалов, включающих затвор (электрических потенциалов, заставляющих затворы переключающих элементов 103 включиться), в течение, соответственно, периодов 1Н с первого по пятый в активном периоде (периоде эффективной развертки) каждого кадра, а в другие периоды служат в качестве электрических потенциалов, выключающих затвор.

Сигналы CS1-CS5 меняют направление после падения соответствующих им затворных сигналов G1-G5 и принимают такие формы сигнала, чтобы соседние строки были противоположны друг другу по направлению смены. В частности, в кадре k сигналы CS1, CS3 и CS5 падают после падения соответствующих им затворных сигналов G1, G3 и G5, а сигналы CS2 и CS4 падают после падения соответствующих им затворных сигналов G2 и G4.

Здесь следует отметить, что сигналы CS1-CS5 могут менять полярность в любой момент при условии, что они меняются в момент или после заднего фронта соответствующих им затворных сигналов G1-G5, т.е. в течение или после соответствующих им периодов горизонтальной развертки. Сигналы CS1-CS5 могут менять полярность в момент завершения соответствующих им периодов горизонтальной развертки (т.е. синхронно с передними фронтами соответствующих им затворных сигналов). Согласно конфигурации, показанной на фиг.22, каждый из сигналов CS1-CS5 меняет полярность синхронно с передним фронтом затворного сигнала в строке, следующей за соответствующей строкой. То есть, в кадре k по фиг.22 сигнал CS1 меняет полярность с положительной на отрицательную синхронно с передним фронтом затворного сигнала G2, сигнал CS2 меняет полярность с отрицательной на положительную синхронно с передним фронтом затворного сигнала G3, а сигнал CS3 меняет полярность с положительной на отрицательную синхронно с передним фронтом затворного сигнала G4.

Как было описано, в кадре k (и в кадре k-1), в течение которого выполняется управление со сменой направления через строку, все электрические потенциалы Vpix1-Vpix5 пиксельных электродов должным образом сдвигаются соответственными сигналами CS1-CS5. Следовательно, в результате ввода истоковых сигналов S той же шкалы полутонов положительные и отрицательные разности электрических потенциалов между электрическим потенциалом противоэлектрода и сдвинутым электрическим потенциалом каждого из пиксельных электродов 14 равны между собой.

Напротив, в кадре k+1, в течение которого выполняется управление со сменой направления через две строки, истоковый сигнал S является сигналом, имеющим амплитуду, соответствующую шкале серого, представленной видеосигналом, и меняющим полярность каждые 2Н периодов. Что касается сигналов CS1-CS5, таким же образом, что и в кадре k, сигналы CS1, CS3 и CS5 падают после падения соответствующих им затворных сигналов G1, G3 и G5, а сигналы CS2 и CS4 возрастают после падения соответствующих им затворных сигналов G2 и G4. То есть, согласно управлению со сменой направления через две строки, истоковый сигнал S меняет полярность каждые 2Н периодов, тогда как сигналы CS меняют полярность каждый период 1H.

То есть, в кадре k+1 полярность сигнала CS и полярность истокового сигнала S не равны между собой. Соответственно, электрические потенциалы Vpix2 и Vpix3 пиксельных электродов должным образом не сдвигаются соответствующими им сигналами CS2 и CS3 (см. закрашенные участки на фиг.22). В результате даже когда подаются истоковые сигналы S той же шкалы полутонов, возникает разница в яркости между первой и второй строками и между третьей и четвертой строками, так как электрические потенциалы Vpix1, Vpix4 и Vpix5 отличны от электрических потенциалов Vpix2 и Vpix3. Такая разница в яркости проявляется в виде разницы в яркости каждые две строки в блоке отображения изображения в целом. В результате в картинке, отображаемой в кадре k+1, появляются чередующиеся яркие и темные поперечные полосы, состоящие каждая из двух строк. Такое явление возникает не только когда управление со сменой направления через строку переключается на управление со сменой направления через две строки, но также когда управление со сменой направления через n строк (nH) переключается на управление со сменой направления через m строк (mH).

С учетом этого, согласно жидкокристаллическому устройству 1 отображения по настоящему варианту осуществления, сигналы CS выводятся так, что (i) в случае управления со сменой направления через n строк (первый режим) электрический сигнальный потенциал CS в тот момент, когда переключающий элемент в соответствующей строке переключается с «вкл.» на «выкл.», изменяется каждые n соседних строк, и (ii) в случае управления со сменой направления через m строк (второй режим) электрический сигнальный потенциал CS в тот момент, когда переключающий элемент в соответствующей строке переключается с «вкл.» на «выкл.», изменяется каждые m соседних строк. Соответственно, возможно исключить появление упомянутых выше поперечных полос в кадре, следующем сразу за переключением между способами управления (переключением с управления со сменой направления через n строк на управление со сменой направления через m строк).

В настоящем варианте осуществления среди узлов, составляющих жидкокристаллический устройство 1 отображения, следует обратить внимание на характеристики схемы 30 управления затворной линией и схемы 40 управления линией шины ЁН. Ниже подробно описаны схема 30 управления затворной линией и схема 40 управления линией шины ЁН.

Вариант осуществления 1

Пример 1

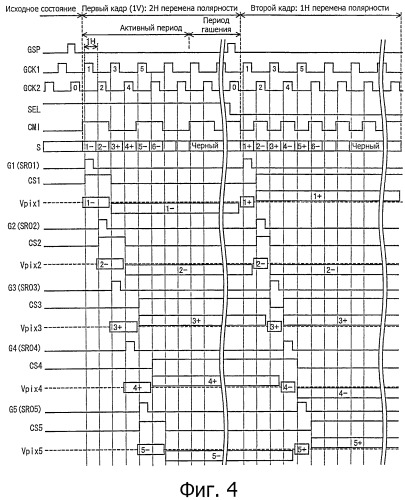

Фиг.4 является временной диаграммой, иллюстрирующей формы различных сигналов жидкокристаллического устройства 1 отображения, в котором управление со сменой направления через две строки (2Н) переключается на управление со сменой направления через строку (1Н). На фиг.4, так же как на фиг.22, GSP - это сигнал затворного стартового импульса, который определяет время вертикальной развертки, а GCK1 (СК) и GCK2 (СКВ) - это синхронизирующие затворные импульсы, которые выводятся с управляющей схемы для моментов тактирования работы сдвигового регистра. Период от заднего фронта до следующего заднего фронта в GSP соответствует одному периоду вертикальной развертки (периоду 1V). Каждый из периодов от переднего фронта GCK1 до переднего фронта GCK2 и от переднего фронта GCK2 до переднего фронта GCK1 соответствует одному периоду горизонтальной развертки (периоду 1Н). CMI - это сигнал полярности, который меняет полярность в заранее заданные моменты.

Далее фиг.4 показывает следующие сигналы в порядке перечисления: истоковый сигнал S (видеосигнал), который подается со схемы 20 управления истоковой линией шины на истоковую линию 11 шины (истоковая линия 11 шины предусмотрена в столбце х), затворный сигнал G1, который подается со схемы 30 управления затворной линией на затворную линию 12, предусмотренную в первой строке, сигнал CS1, который подается со схемы 40 управления линией шины ЁН на линию 15 шины ЁН, предусмотренную в первой строке, и форма Vpix1 сигнала электрического потенциала пиксельного электрода 14, предусмотренного в первой строке и в столбце х. Далее фиг.4 показывает следующие сигналы в порядке перечисления: затворный сигнал G2, который подается на затворную линию 12, предусмотренную во второй строке, сигнал CS2, который подается на линию 15 шины ЁН, предусмотренную во второй строке, и форма Vpix2 сигнала электрического потенциала пиксельного электрода 14, предусмотренного во второй строке и в столбце х. Кроме того, фиг.4 показывает следующие сигналы в порядке перечисления: затворный сигнал G3, который подается на затворную линию 12, предусмотренную в третьей строке, сигнал CS3, который подается на линию 15 шины ЁН, предусмотренную в третьей строке, и форма Vpix3
