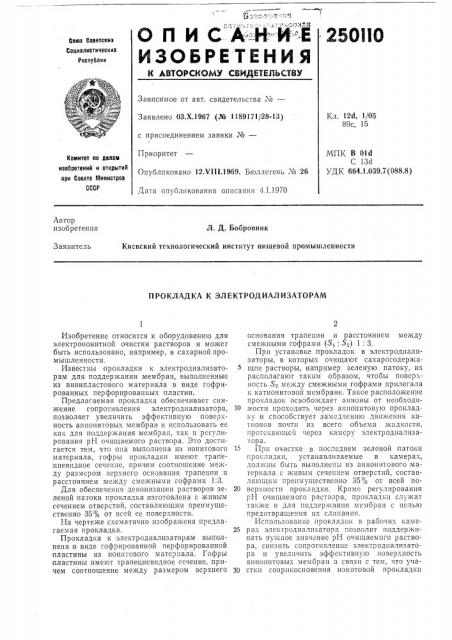

ОПИС
ИЗОБРЕТЕНИЯ
-25ОЦО
Сома Соеетскив
Социалистические
Республик
Зависимое от авт. свидетельства X
Заявлено ОЗ.Х.1967 (№ 1189171/28-13) с присоединением заявки №вЂ”
Приоритет
Опубликовано 12Х111.1969. Бюллетень ¹ 26
Дата опубликования описания 4.1.1970
Кл. 12d, 1/05
89с, 15
МПК 8 01d
С 13d
УДК 664.1.039,7(088.8) Комитет оа делам изобретений и открытий ори Совете Министров
СССР
Автор изобретения
Л. Д. Бобровник
Киевский технологический институт пищевой промышленности
Заявитель
ПРОКЛАДКА К ЭЛЕКТРОДИАЛИЗАТОРАМ
Изобретение относится к оборудованию для электроионитной очистки растворов и можег быть использовано, например, в сахарной иром ы шлеи н ости.
Известны прокладки к электродиализаторам для поддержания мембран, выполненные из винипластового материала в виде гофрированных перфорированных пластин.
Предлагаемая прокладка обеспечивает снижение сопротивления электродиализатора, позволяет увеличить эффективную поверхность BHHoHHTQBblY мембран и использовать ее как для поддержания мембран, так и регулирования рН очищаемого раствора. Это достигается тем, что она выполнена из ионитового материала, гофры прокладки имеют трапециевидное сечение, причем соотношение между размером верхнего основания трапеции и расстоянием между смежными гофрами 1:3.
Для обеспечения деионизации растворов зеленой патоки прокладка изготовлена с живым сечением отверстий, составляющим преимущественно 35% от всей ее поверхности.
На черте>ке схематично изображена предлагаемая прокладка.
Прокладка к электродиализаторам выполнена,в виде гофрированной перфорированной пластины из понитового матер:1ала. Гофры пластины имеют трапециевидное сечение, .причем соотношение между размером верхнего основания тр апеции и расстоянием между сме>кными гофрами (SI. Sz) 1: 3.
При установке прокладок в электродиализаторы, в которых очищают сахаросодержащпе растворы, например зеленую .патоку, их располагают таким образом, чтобы поверхность S между смежными гофрами прилегала к катионитовой мембране. Такое расположение прокладок освобождает анионы от необходп10 мости .проходить через аииопптовую прокладку и способствует замедлению движения катионов почти из всего объема жидкости, протекающей через камеру электродиализатора.
15 При очистке в последнем зеленой,патоки грокладки, устанавливаемые в камерах, должны быть выполнены из анион1пового материала с живым сечением отверстий, составляющим преимущественно 35% от всей Но20 всрхцости прокладки. Кроме регулирования рН очищаемого раствора, прокладки служат так>ке и для поддержания мембран с целью предотвращения HY слппания.
Использование прокладок в рабочих каме25 рах электродиализатора гозволит поддержи вать нужное значение рН Очищаемого раствОра, снизить сопротивление электродиализатора и увеличить эффективную поверхность анпонптовых мембран в связи с тем, что уча30 степ соприкосновения ионитовой прокладки
250110
Составитель Г. Лошкарева
Редактор Т. Ф. Андреева Техред А. А. Камышникова Корректор В. И. Жолудева
Заказ 3554/5 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, и с рабочей анионитовой мембраной являются проницаемой средой для мигрирующих в электрическом поле ионов, Предмет изобретения
1. Прокладка к электродиализаторам, выполненная в виде гофрированной перфорированной пластины, отличающаяся тем, что, с целью обеспечения возможности как поддержания мембран, так и регулирования рН очищаемого раствора, прокладка выполнена из ионитового материала, ее гофры имеют трапециевид ное сечение, причем соотношение между размером верхнего основания трапециями и расстоянием между смеженными гофрами 1: 3.
2. Прокладка по п. 1, отличающаяся тем, что,при деионизации растворов зеленой патоки живое сечение отверстий прокладки составляет преимущественно 35% от всей ее поверхК ности.
