Устройство отображения биологической информации, система отображения биологической информации, способ статистической обработки и носитель информации, записывающий программу статистической обработки

Устройство отображения биологической информации, система отображения биологической информации, способ статистической обработки и носитель информации, записывающий программу статистической обработки

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к устройствам отображения биологической информации, системам отображения биологической информации, способам статистической обработки и носителям информации, содержащим записанные программы статистической обработки, и, в частности, относится к устройству отображения биологической информации, системе отображения биологической информации, способу статистической обработки и носителю информации, содержащему записанную программу статистической обработки, способному вычислять и отображать статистическое значение по результатам многоразовых измерений биологической информации.

УРОВЕНЬ ТЕХНИКИ

В медицинские устройства и устройства для лечения на дому обычно встраивают функцию измерения биологической информации, например, кровяного давления, и записи данных результатов упомянутого измерения с целью отображения биологической информации. Тактику, тенденцию и т.п. лечения можно легко и, поэтому, удобно проверять, если записанные данные результатов измерений можно проверять (анализировать) позднее. С другой стороны, в случае, когда существуют данные, которые очевидно указывают на аномальное значение, обусловленное различными шумами и т.п. во время измерения, то упомянутые данные нецелесообразно применять для анализа.

Решение упомянутой проблемы предлагалось в патентном документе 1 (находящейся на рассмотрении заявки на патент Японии № 2007-44419) и патентном документе 2 (находящейся на рассмотрении заявки на патент Японии № 2005-224440). В патентном документе 1 (находящейся на рассмотрении заявки на патент Японии № 2007-44419) описан поиск данных кровяного давления, соответствующих времени измерения в течение предварительно заданного периода времени (например, десяти минут) со времени измерения контрольных данных кровяного давления, из данных кровяного давления, хранящихся в памяти, в качестве характерных данных, и отображение среднего значения, вычисленного по характерным данным, в качестве оценочного индекса. В патентном документе 2 (находящейся на рассмотрении заявки на патент Японии № 2005-224440) описан сфигмоманометр, допускающий стирание только такого результата измерения, который требуется пользователю, из множества результатов измерений, снятых и сохраненных в памяти.

Патентные документы, относящиеся к известному уровню техники

Патентный документ 1: Находящаяся на рассмотрении заявка на патент Японии № 2007-44419

Патентный документ 2: Находящаяся на рассмотрении заявка на патент Японии № 2005-224440

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ЦЕЛИ ИЗОБРЕТЕНИЯ

В соответствии с изобретением, описанным в патентном документе 1 (находящейся на рассмотрении заявки на патент Японии № 2007-44419), определение, использовать ли или нет значение кровяного давления в процессе вычисления среднего значения, выполняется при распределении значений кровяного давления. Поэтому, даже если значение кровяного давления первоначально измерено точно, упомянутое значение может не отражаться на вычислении среднего значения.

Целью изобретения, предложенного в патентном документе 2 (находящейся на рассмотрении заявки на патент Японии № 2005-224440), является стирание самих данных, чтобы оператор с недостаточными медицинскими знаниями мог удалять данные с некорректной оценкой.

Настоящее изобретение создано для решения вышеописанных проблем, и его целью является создание устройства отображения биологической информации, системы отображения биологической информации, способа статистической обработки и носителя информации, содержащего записанную программу статистической обработки, способную точно выбирать данные, необходимые для вычисления статистического значения, из записанных данных результатов измерения, без потери упомянутых данных.

СРЕДСТВА ДОСТИЖЕНИЯ ЦЕЛИ

В соответствии с аспектом настоящего изобретения, предлагается устройство отображения биологической информации, выполненное с возможностью вычисления и отображения статистического значения результатов многоразовых измерений биологической информации, при этом, упомянутое устройство отображения биологической информации содержит: дисплейный блок; функциональный блок для приема команды от пользователя; блок памяти для хранения результатов многоразовых измерений биологической информации в качестве первых результатов измерений; и блок управления назначением для управления назначением второго результата измерения, подлежащего использованию при вычислении статистического значения, из первых результатов измерений. Блок управления назначением содержит узел обработки назначения для назначения второго результата измерения на основе команды, принятой функциональным блоком, когда отображается результативная информация о первых результатах измерений. Узел обработки назначения назначает результат измерения, отличающийся от назначенного результата измерения, в качестве второго результата измерения, когда принятая команда указывает назначение данных, подлежащих исключению из первых результатов измерений, и назначает назначенный результат измерения в качестве второго результата измерения, когда принятая команда указывает назначение данных для вычисления из первых результатов измерений. Устройство отображения биологической информации дополнительно содержит первый вычислительный блок для вычисления статистического значения на основании назначенного второго результата измерения, и дисплейный блок отображает вычисленное статистическое значение.

В предпочтительном варианте, первые результаты измерений содержат, каждый, первые данные измеренных значений. Блок управления назначением отображает первые данные измеренных значений на дисплейном блоке в качестве полученной информации, и первый вычислительный блок вычисляет статистическое значение вторых данных измеренных значений, содержащихся в соответствующих вторых результатах измерений.

В предпочтительном варианте, каждые из первых данных измеренных значений являются данными значения кровяного давления. Каждый из первых результатов измерений дополнительно содержит множество фрагментов данных значений амплитуды пульсовой волны и множество фрагментов данных значений давления, соответствующих соответственным фрагментам множества данных значений амплитуды пульсовой волны, и блок управления назначением отображает график амплитуды пульсовой волны вдоль оси давления в манжете на дисплейном блоке в качестве результативной информации.

В предпочтительном варианте, в предлагаемом устройстве дополнительно содержатся: манжета, оборачиваемая вокруг предварительно заданного места измерения подлежащего измерению лица; регулировочный блок для регулировки давления в манжете; блок определения для определения давления в манжете, представляющего давление в манжете; и измерительный процессор для измерения значения кровяного давления подлежащего измерению лица на основании давления в манжете, определенного блоком определения.

В предпочтительном варианте, блок управления назначением дополнительно содержит второй вычислительный узел для вычисления коэффициента надежности каждого из измеренных значений на основании первых результатов измерений, и дисплейный блок дополнительно отображает коэффициент надежности в соответствии с каждым фрагментом данных измеренных значений, а также полученной информации.

В предпочтительном варианте, блок управления назначением дополнительно содержит узел выделения для выделения кандидата на назначение пользователем из первых данных измеренных значений на основании коэффициента надежности. Дисплейный блок отображает данные измеренных значений, выделенные в качестве кандидата на назначение, чтобы обеспечить их идентификацию среди других данных измеренных значений, при отображении результативной информации.

В предпочтительном варианте, первые результаты измерений содержат, каждый, первые данные измеренных значений в виде данных значения кровяного давления и информацию, касающуюся пульсовой волны, при этом, каждая информация, касающаяся пульсовой волны, дополнительно содержит множество фрагментов данных значений амплитуды пульсовой волны и множество фрагментов данных значений давления, соответствующих каждому из множества фрагментов данных значений амплитуды пульсовой волны.

В предпочтительном варианте, блок управления назначением отображает график амплитуды пульсовой волны вдоль оси давления в манжете на дисплейном блоке в качестве результативной информации для каждого из первых результатов измерений на основании информации, касающейся пульсовой волны.

В предпочтительном варианте, первый вычислительный блок вычисляет статистическое значение сигнала пульсовой волны, содержащегося в каждом из вторых результатов измерений.

В предпочтительном варианте, первые результаты измерений представляют результаты измерений за предварительно заданное число раз.

В предпочтительном варианте, первые результаты измерений представляют результаты измерений, соответствующие типу классификации, назначенному пользователем.

В предпочтительном варианте, тип классификации задан предварительно в виде, по меньшей мере, чего-то одного из временного диапазона, информации идентификации подлежащего измерению лица и условия измерения.

В соответствии с другим аспектом настоящего изобретения предлагается система отображения биологической информации, содержащая устройство измерения биологической информации и устройство отображения биологической информации, при этом, устройство измерения биологической информации содержит: измерительный процессор для измерения биологической информации о подлежащем измерению лице; и блок вывода для вывода первых результатов многоразовых измерений, измеренных измерительным процессором. Устройство отображения биологической информации содержит: блок ввода для ввода первых результатов измерений; дисплейный блок; функциональный блок для приема команды от пользователя; и блок управления назначением для управления назначением второго результата измерения для использования при вычислении статистического значения, из первых результатов измерений. Блок управления назначением содержит узел обработки назначения для назначения второго результата измерения на основе команды, принятой функциональным блоком, когда отображается результативная информация о первых результатах измерений. Узел обработки назначения назначает результат измерения, отличающийся от назначенного результата измерения, в качестве второго результата измерения, когда принятая команда указывает назначение данных, подлежащих исключению из первых результатов измерений, и назначает назначенный результат измерения в качестве второго результата измерения, когда принятая команда указывает назначение данных для вычисления из первых результатов измерений. Устройство отображения биологической информации дополнительно содержит первый вычислительный блок для вычисления статистического значения из назначенного второго результата измерения, и дисплейный блок отображает вычисленное статистическое значение.

В соответствии с еще одним аспектом настоящего изобретения, предлагается способ статистической обработки для вычисления и отображения статистического значения результатов многоразовых измерений биологической информации, при этом, способ содержит этапы, на которых: отображают результативную информацию о первых результатах многоразовых измерений; назначают множество вторых результатов измерений для использования при вычислении статистического значения, из первых результатов измерений на основе команды от пользователя, когда отображается результативная информация; вычисляют статистическое значение на основании назначенных вторых результатов измерений; и отображают вычисленное статистическое значение. На этапе назначения, в качестве второго результата измерения назначают результат измерения, отличающийся от назначенного результата измерения, когда команда указывает назначение данных, подлежащих исключению из первых результатов измерений, и в качестве второго результата измерения назначают назначенный результат измерения, когда команда указывает назначение данных для вычисления из первых результатов измерений.

В соответствии с дополнительным другим аспектом настоящего изобретения, предлагается носитель информации, содержащий записанную программу статистической обработки для вычисления и отображения статистического значения результатов многоразовых измерений биологической информации, при этом, программа предписывает компьютеру выполнять этапы: отображения результативной информации о первых результатах многоразовых измерений; назначения множества вторых результатов измерений для использования при вычислении статистического значения, из первых результатов измерений на основе команды от пользователя, когда отображается результативная информация; вычисления статистического значения на основании назначенных вторых результатов измерений; и отображения вычисленного статистического значения. На этапе назначения, в качестве второго результата измерения назначается результат измерения, отличающийся от назначенного результата измерения, когда команда указывает назначение данных, подлежащих исключению из первых результатов измерений, и в качестве второго результата измерения назначается назначенный результат измерения, когда команда указывает назначение данных для вычисления из первых результатов измерений.

ТЕХНИЧЕСКИЕ РЕЗУЛЬТАТЫ ИЗОБРЕТЕНИЯ

В соответствии с настоящим изобретением можно представлять статистическое значение высокой точности, так как можно выполнять вычисление с исключением аномальных данных (результата измерения), определяемых оператором. Кроме того, ошибку при выборе данных можно сбрасывать в любой момент времени, поскольку сами данные не удаляются. В результате, оператор может безопасно выбирать только необходимые данные для вычисления, и можно обеспечивать очень надежное устройство отображения биологической информации.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг.1 - перспективное изображение внешнего вида устройства отображения биологической информации в соответствии с первым вариантом осуществления настоящего изобретения.

Фиг.2 - блок-схема аппаратной конфигурации устройства отображения биологической информации в соответствии с первым вариантом осуществления настоящего изобретения.

Фиг.3 - функциональная блок-схема, представляющая функциональную конфигурацию устройства отображения биологической информации в соответствии с первым вариантом осуществления настоящего изобретения.

Фиг.4(A)-4(C) - виды, представляющие, каждый, типичный пример амплитуды пульсовой волны, полученной в процессе постепенного снижения давления в манжете.

Фиг.5(A) и 5(B) - виды, предназначенные, каждый, для описания способа вычисления кровяного давления осциллометрическим способом.

Фиг.6(A)-6(C) - виды, представляющие, каждый, пример амплитуды пульсовой волны, когда в пульсовую волну подмешивается шум.

Фиг.7 - блок-схема последовательности операций способа измерения кровяного давления в соответствии с первым вариантом осуществления настоящего изобретения.

Фиг.8 - вид, представляющий пример структуры данных во флэш-памяти.

Фиг.9 - пример структуры данных информации, касающейся пульсовой волны и содержащейся в данных результатов измерений.

Фиг.10 - блок-схема последовательности операций способа статистической обработки в соответствии с первым вариантом осуществления настоящего изобретения.

Фиг.11(A)-11(D) - виды, изображающие, каждый, пример переключения экрана, представляемого в процессе статистической обработки в соответствии с первым вариантом осуществления настоящего изобретения.

Фиг.12(A) и 12(B) - виды, изображающие, каждый, другой пример переключения экрана, представляемого в процессе статистической обработки в соответствии с первым вариантом осуществления настоящего изобретения.

Фиг.13 - блок-схема последовательности операций способа измерения кровяного давления в соответствии с модификацией первого варианта осуществления настоящего изобретения.

Фиг.14 - виды, изображающие пример экрана, представляемого на этапе S202A, показанном на фиг.13.

Фиг.15 - вид, представляющий концепцию системы отображения биологической информации в соответствии со вторым вариантом осуществления настоящего изобретения.

Фиг.16 - блок-схема аппаратуры, представляющая пример аппаратной конфигурации в устройстве отображения биологической информации в соответствии со вторым вариантом осуществления настоящего изобретения.

ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Описание вариантов осуществления настоящего изобретения приведено ниже со ссылкой на чертежи. Одинаковые условные обозначения обозначают одинаковые или соответствующие участки на чертежах, и их описание не будет повторяться.

Устройство отображения биологической информации в соответствии с настоящим изобретением вычисляет и отображает статистическое значение результатов многоразовых измерений, имеющих отношение к биологической информации. В настоящем описании, «биологическая информация» применяется в тактике лечения медицинским специалистом (медицинским персоналом), при проверке тенденции и т.п., и содержит, по меньшей мере, что-то одно из информации кровяного давления и состава тела (процентного содержания телесного жира, основного обмена веществ им т.п.). «Информация кровяного давления» означает характеристики системы кровообращения и содержит пульсовую волну и показатели, которые могут быть вычислены на основе пульсовой волны, например, систолическое кровяное давление, диастолическое кровяное давление, среднее значение кровяного давления, частота пульса, значение Al (индекса приращения) и т.п.

[Первый вариант осуществления]

<Внешний вид и конфигурация>

Далее, сначала приведено описание внешнего вида и конфигурации устройства отображения биологической информации в соответствии с первым вариантом осуществления настоящего изобретения. В нижеследующем описании настоящего варианта осуществления предполагается, что биологическая информация имеет отношение к кровяному давлению (систолическому кровяному давлению и диастолическому кровяному давлению).

(Внешний вид)

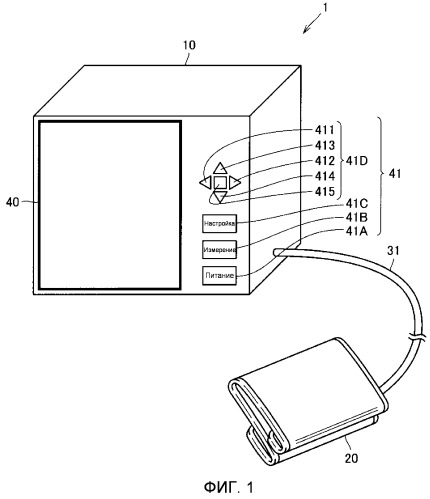

На фиг.1 представлено перспективное изображение внешнего вида устройства 1 отображения биологической информации в соответствии с первым вариантом осуществления настоящего изобретения. Устройство 1 отображения биологической информации выполняет функцию измерения кровяного давления и, следовательно, функционирует как сфигмоманометр.

Как показано на фиг.1, устройство 1 отображения биологической информации содержит основной блок 10, манжету 20, которую можно оборачивать вокруг предварительно заданного места измерения (например, плеча) подлежащего измерению лица, и воздушную трубку 31 для соединения основного блока 10 с манжетой 20. Дисплейный блок 40, выполненный по жидкокристаллической технологии и т.п., и функциональный блок 41 для приема команд от пользователя (как правило, медицинского персонала, например, врача) расположены на поверхности основного блока 10.

Функциональный блок 41 содержит, например, переключатель 41A питания для приема ввода команды на включение или выключение питания, переключатель 41B измерения для приема команды начать измерение, переключатель 41С настройки для приема команды на выполнение процедур настройки различных типов и считывания сохраненных значений, и переключатель 41D управления курсором. Переключатель 41D управления курсором содержит переключатель 411 влево, переключатель 412 вправо, переключатель 413 вверх, переключатель 414 вниз и переключатель 415 определения.

Основной блок 10 устройства 1 отображения биологической информации устанавливают на столе или специальной подставке в смотровом кабинете.

(Аппаратная конфигурация)

На фиг.2 представлена блок-схема, представляющая аппаратную конфигурацию устройства 1 отображения биологической информации в соответствии с первым вариантом осуществления настоящего изобретения.

Как показано на фиг.2, манжета 20 устройства 1 отображения биологической информации содержит пневматическую камеру 21. Пневматическая камера 21 подсоединена к пневматической системе 30 воздушной трубкой 31.

Кроме вышеописанных дисплейного блока 40 и функционального блока 41, основной блок 10 содержит пневматическую систему 30, CPU (центральный процессор) 100 для центрального управления каждым блоком и для выполнения различных вычислительных процедур, память 42 для хранения программ, предписывающих центральному процессору (CPU) 100 выполнять предварительно заданные операции, и обработку различных данных, энергонезависимую память (например, флэш-память) 43 для хранения измеренного кровяного давления, источник 44 питания для подачи питания в центральный процессор (CPU) 100, таймер 45 для выполнения операции отсчета времени, и блок 46 ввода/вывода данных для приема ввода данных извне.

Пневматическая система 30 содержит датчик 32 давления для определения давления (давления в манжете) в пневматической камере 21, насос 51 для подачи воздуха в пневматическую камеру 21 для нагнетания давления в манжете и клапан 52, который открывается и закрывается, чтобы выпускать или запирать воздух из/в пневматической камере 21.

Основной блок 10 содержит также схему 33 генерации, схему 53 управления приводом насоса и схему 54 управления приводом клапана, относящиеся к вышеописанной пневматической системе 30.

Датчик 32 давления является емкостным датчиком давления, у которого значение емкости изменяется в зависимости от давления в манжете. Схема 33 генерации выдает сигнал с частотой генерации, соответствующей значению емкости датчика 32 давления, в центральный процессор (CPU) 100. Центральный процессор (CPU) 100 преобразует сигнал, полученный из схемы 33 генерации, в давление и определяет давление. Схема 53 управления приводом насоса управляет приводом насоса 51 по управляющему сигналу, представляемому из центрального процессора (CPU) 100. Схема 54 управления приводом клапана выполняет управление открыванием/закрытием клапана 52 по управляющему сигналу, представляемому из центрального процессора (CPU) 100.

Насос 51, клапан 52, схема 53 управления приводом насоса и схема 54 управления приводом клапана устанавливают конфигурацию регулировочного блока 50 для регулировки давления в манжете. Следует понимать, что устройство для регулировки давления в манжете не ограничено вышеописанным устройством.

Блок 46 ввода/вывода данных выполняет считывание и запись программ и данных со съемного носителя 132 информации и на него. Дополнительно/в качестве альтернативы, блок 46 ввода/вывода данных может передавать и принимать программы и данные по линии связи во внешний компьютер (не показанный) и из него.

Хотя манжета 20 содержит пневматическую камеру 21, текучая среда, подаваемая в манжету 20, не ограничена воздухом и может быть жидкостью или гелем. В качестве альтернативы, текучая среда не является единственным вариантом выбора, и возможно применение одинаковых тонкодисперсных частиц, например, микрошариков.

(Функциональная конфигурация)

На фиг.3 приведена функциональная блок-схема, представляющая функциональную конфигурацию устройства 1 отображения биологической информации в соответствии с первым вариантом осуществления настоящего изобретения. На фиг.3, для упрощения описания, показаны только окружающие аппаратные средства, которые непосредственно обмениваются сигналами с каждым блоком центрального процессора (CPU) 100.

Как показано на фиг.3, центральный процессор (CPU) 100 содержит измерительный процессор 102, блок 104 управления назначением и блок 106 вычисления статистического значения.

Измерительный процессор 102 соединен со схемой 33 генерации, схемой 53 управления приводом насоса и схемой 54 управления приводом клапана и выполняет процедуру для измерения значений кровяного давления (систолического кровяного давления и диастолического кровяного давления) подлежащего измерению лица в соответствии с предварительно заданным алгоритмом. Допустим, что алгоритм для вычисления кровяного давления не содержит алгоритма коррекции для сглаживания амплитуды пульсовой волны. В настоящем варианте осуществления, измерительный процессор 102 выполняет непрерывные измерения предварительно заданное число раз, но данная ситуация не является исключительной. Измерительный процессор 102 хранит данные результатов измерений, содержащие измеренные значения кровяного давления во флэш-памяти 43. Структура данных флэш-памяти 43 описана в дальнейшем.

Измерительный процессор 102 вычисляет значения кровяного давления в соответствии с осциллометрическим способом. Сначала, способ вычисления кровяного давления осциллометрическим способом кратко описан ниже со ссылкой на фиг.4(A)-6(C).

На фиг.4(A)-4(C) показаны виды, представляющие, каждый, типичный пример амплитуды пульсовой волны, получаемой в процессе постепенного снижения давления в манжете. На фиг.4(A) показан сигнал определенного давления в манжете (в единицах измерения: мм рт. ст.) вдоль оси времени. На фиг.4(B) показана составляющая пульсовой волны после процедуры фильтрации вдоль той же самой оси времени, что и график на фиг.4(A). На фиг.4(C) показано значение амплитуды составляющей пульсовой волны для каждого сердечного сокращения, показанного на фиг.4(B), вдоль оси давления в манжете. Давление в манжете PC1a, показанное на оси давления в манжете, представленной на фиг.4(A) и 4(C), является значением давления в момент времени, когда начинается определение пульсовой волны, и давление в манжете PC2a является значением давления в момент времени, когда пульсовая волна больше не определяется.

Кровоток задерживается, когда давление внутри манжеты становится выше, чем систолическое кровяное давление, и кровоток восстанавливается, когда давление постепенно снижается. Осциллометрический способ использует характеристики, описывающие изменение амплитуды пульсовой волны в процессе таким образом, как показано на фиг.4(C).

На фиг.5(A) и 5(B) представлены виды, предназначенные, каждый, для описания способа вычисления кровяного давления осциллометрическим способом. На фиг.5(A) показано давление в манжете (в единицах измерения: мм рт. ст.), которое постепенно изменяется вдоль оси времени, и на фиг.5(B) отчасти показана амплитуда пульсовой волны (в единицах измерения: мм рт. ст.) для каждого сердечного сокращения, налагающегося на давление в манжете вдоль той же самой оси времени.

Как показано на фиг.5(A), давление в манжете повышают до значения выше, чем или равного систолическому кровяному давлению («РС1» на фигуре) подлежащего измерению лица, и затем снижают с постоянной скоростью. Амплитуду пульсовой волны, налагающуюся на давление в манжете, определенное на стадии постепенного снижения давления, подвергают обработке по предварительно заданному алгоритму для вычисления систолического кровяного давления и диастолического кровяного давления. Как показано на фиг.5(B), давление в манжете, соответствующее точке AMAX, в которой амплитуда пульсовой волны становится максимальной в процессе снижения давления в манжете, оказывается равной среднему кровяному давлению («MAP» на фигуре) при осциллометрическом способе.

Когда определяют точку максимума амплитуды пульсовой волны, значение, полученное перемножением предварительно заданной постоянной (например, 0,5) с точкой AMAX максимума, принимают как пороговое значение TH_SYS, и значение, полученное перемножением предварительно заданной постоянной (например, 0,7) с точкой AMAX максимума, принимают как пороговое значение TH_DIA. Давление в манжете, которое выше, чем среднее кровяное давление (MAP) и соответствует точке, в которой пересекаются огибающая кривая 600 амплитуды пульсовой волны и пороговое значение TH_SYS, определяют как систолическое кровяное давление («SYS» на фигуре). Давление в манжете, которое ниже, чем среднее кровяное давление (MAP) и соответствует точке, в которой пересекаются огибающая кривая 600 амплитуды пульсовой волны и пороговое значение TH_DIA, определяют как диастолическое кровяное давление («DIA» на фигуре).

Как видно из приведенной фигуры, форма огибающей кривой амплитуды пульсовой волны влияет на точность вычисления значения кровяного давления при осциллометрическом способе. На фиг.5(A) и 5(B) представлен, для примера, декомпрессионный способ измерения (способ вычисления кровяного давления по пульсовой волне, измеряемой в процессе снижения давления (декомпрессии)), однако, такое же приведенное описание применимо также к компрессионному способу измерения.

На фиг.6(A)-6(C) приведены виды, представляющие, каждый, пример амплитуды пульсовой волны, когда в пульсовую волну подмешивается шум. Графики на фиг.6(A), 6(B) и 6(C) соответствуют графикам на фиг.4(A), 4(B) и 4(C). На фиг.6(C) присутствует амплитуда ER пульсовой волны, которая очевидно имеет аномальное значение из множества амплитуд пульсовых волн. Если кровяное давление вычисляют на основе упомянутого множества амплитуд пульсовых волн, то давление в манжете в момент времени, в который определяется амплитуда ER, определяют в виде среднего кровяного давления, и, следовательно, значение кровяного давления будет вычислено неточно. Даже в сфигмоманометре, устанавливающем алгоритм коррекции для автоматического обнаружения шумов и устранения обнаруженного шума, характер процедуры, которая выполняется внутри сфигмоманометра, в большинстве случаев не известен. Даже если процедура известна, она может некорректно выполняться медицинским персоналом, и, в таком случае, измерение потребуется выполнять снова.

Существование аномальной амплитуды ER пульсовой волны, показанной на фиг.6(C), может легко обнаруживаться медицинским персоналом (медицинским работником), обладающим достаточными знаниями о кровяном давлении. Медицинский персонал может также определять аномальное значение кровяного давления, то есть, значение кровяного давления с наложенным шумом, простой проверкой множество раз полученных значений кровяного давления.

В настоящем варианте осуществления, когда множество результатов измерений отображаются как целевые перед вычислением статистического значения, из множества отображаемых результатов измерений можно выполнять определение результата измерения, не подходящего для вычисления статистического значения. В настоящем варианте осуществления, результат измерения, назначенный пользователем в качестве целевого, подлежащего исключению, не используется для вычисления статистического значения, но вычисление может повторно выполняться столько раз, сколько требуется, даже в случае, когда определение выполнено некорректно, без удаления из памяти (флэш-памяти 43). В результате, можно поддерживать диагностику подлежащего измерению лица, выполняемую медицинским персоналом, так как возможно вычисление точного статистического значения. Медицинский персонал может безопасно выполнять операцию назначения, поскольку результат измерения, назначенный в качестве целевого, подлежащего исключению, не удаляется из памяти.

Как показано на фиг.3, блок 104 управления назначением выполняет управление для назначения, по меньшей мере, одного второго результата измерения, используемого для вычисления статистического значения, из множества первых результатов измерений. В настоящем варианте осуществления, «множество первых результатов измерения» означает результаты, непосредственно полученные предварительно заданное число раз. Когда пользователем вводится команда на вычисление статистического значения, или когда непрерывные измерения кровяного давления завершаются, блок 104 управления назначением отображает результативную информацию о результатах измерений за предварительно заданное число раз. Отображаемая результативная информация содержит, по меньшей мере, данные значений кровяного давления (называемые также «первыми данными значений кровяного давления»), сохраненные предварительно заданное число раз во флэш-памяти 43 и/или, предпочтительно, содержит информацию об амплитуде пульсовой волны (например, графическую) для каждых первых данных значений кровяного давления.

Блок 104 управления назначением содержит узел 116 обработки назначения. Когда отображается вышеупомянутая результативная информация, узел 116 обработки назначения выполняет процедуру назначения второго результата измерения, подлежащего использованию при вычислении статистического значения по командному сигналу из функционального блока 41. В частности, множество данных значений кровяного давления (называемых также «вторыми данными значений кровяного давления»), подлежащих использованию при вычислении статистического значения, назначают из первых данных значений кровяного давления за предварительно заданное число раз. Когда функциональным блоком 41 введена предварительно заданная команда, узел 116 обработки назначения может переустановить назначение, имеющее отношение ко вторым данным значений кровяного давления.

На фиг.3 узел 112 вычисления коэффициента надежности и узел 114 выделения, используемые в модификации, описанной в дальнейшем, также показаны для упрощения описания, однако, предполагается, что упомянутые узлы не содержатся в блоке 104 управления назначением в соответствии с настоящим вариантом осуществления.

Блок 106 вычисления статистического значения вычисляет статистическое значение второго результата измерения, назначенного узлом 116 обработки назначения. Вычисленное статистическое значение отображается на дисплейном блоке 40.

Операции каждого вышеописанного функционального блока реализуются посредством исполнения программного обеспечения, хранящегося в памяти 42, или, по меньшей мере, какого-то одного, могут быть реализованы аппаратными средствами.

<Функционирование>

На фиг.7 представлена блок-схема последовательности операций способа измерения кровяного давления в соответствии с первым вариантом осуществления настоящего изобретения. Программа в соответствии с блок-схемой последовательности операций способа заранее записывается в памяти 42, и функция способа измерения кровяного давления реализуется, когда CPU 100 считывает и исполняет программу. Предполагается, что нижеописанный способ запускается, когда определяется нажатие переключателя 41A питания. Предполагается, что операции функционального блока 41, содержащего переключатель 41A питания, должны выполняться медицинским персоналом. Следовательно, последующие процедуры могут запускаться только тогда, когда выполняется предварительно заданная операция (например, одновременное нажатие множества переключателей и т.п.) после нажатия переключателя 41A питания. В альтернативном варианте, устройство 1 отображения биологической информации может содержать блок 48 распознавания аутентификационной информации (смотри фиг.2) для распознавания информации аутентификации пользователя. В данном случае, CPU (центральный процессор) 100 может запускать последующие процедуры только тогда, когда выполнено определение, что аутентификационная информация, распознанная блоком 48 распознавания аутентификационной информации, согласуется с аутентификационной информацией, заранее сохраненной в памяти 42. В качестве аутентификационной информации принимается отпечаток пальца или информация, записанная на ID (идентификационной) карточке.

Как показано на фиг.7, CPU (центральный процессор) 100 сначала принимает данные ввода ID (идентификатора) пациента по сигналу от функционального блока 41 (этап S100). Когда, затем, нажимают переключатель 41В измерения, непрерывные измерения значений кровяного давления выполняются в соответствии с известным способом.

В частности, измерительный процессор 102 выполняет процедуру инициализации (этап S102). В частности, инициализируется предварительно заданная область памяти 42, откачивается воздух из пневматической камеры 21, и выполняется коррекция датчика 32 давления. Ког
