Реферат

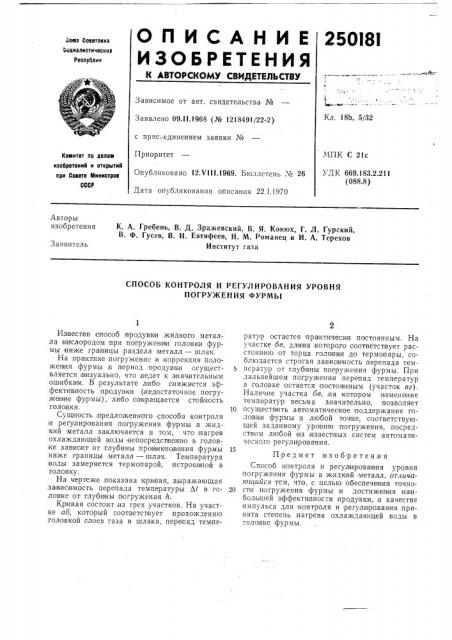

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

250!8!

Сомз Соеетскиз ооциалистическиз

Респуйлин т с

Зависимое от авт. свидетельства №

Заявлено 09.1!.1968 (№ 1218491/22-2) с прис;:единением заявки №

Приоритет

Опубликовано 12.Vill.1969. Бюллетень ¹ 26

Дата опубликования описания 22.1.1970

Кл. 18b, 5/32

МПК С 21с

УДК 669.183.2.211 (088.8) Комитет по делам изобретеиий и открытий при Сосете Мииистрое

СССР

Авторы изобретения

К. А. Гребень, В. Д. Зражевский, В. Я. Конюх, Г. Л. Гурский, В. Ф, Гусев, В. И. Евтифеев, H. М. Романец и И. А. Терехов

Институт газа

Заявитель

СПОСОБ КОНТРОЛЯ И РЕГУЛИРОВАНИЯ УРОВНЯ

ПОГРУЖЕНИЯ ФУРМЫ

Известен способ продувки жидкого металла иислородом при погружении головки фурмы ниже гра ницы раздела металл — шлак.

На IIpaxmIIe погруженис и .коррекция положен ия фурмы,в период продувки осуществляется визуально, что,ведет к значительным ошибкам. В результате либо снижается эффективность продувки (недостаточное погружен не фурмы), либо сокращается стойкость голо,вки, Сущность предложенного способа контроля и .регулирования погружения фу1рмы;в жидкий металл заключается .в том, что нагрев охлаждающей воды непосредспвенно в:головке завис ит от глубины про н икно вения фурмы ниже границы металл — шлак. Температура воды замеряется термопарой, встроен ной в головку.

На чертеже,показана,кривая, .выражающая ,зависимость перепада температуры At в головке от глубины погружения h.

Кривая состоит,из трех участков. На участке аб, который соответствует прохождению голодовкой слоев газа и шлака, перепад температур остается пра ктически постоянным. На участке бв, длина которого соответствует расстоянию от торца головки до термопары, соблюдаегся строгая зависимость перепада температур от глубины погружения фурмы. При дальнейшем погружении перепад температур в головке остается постоя нным (участок вг).

Наличие участка бв,,на котором иаменение температур весьма значительно, позволяет

10 осуществлять автоматическое поддержание головин фурмы:в любой точке, соответствующей заданному у.poiaню погружения,,посредством любой из известных систем автоматического регулирования.

Предмет .изобретения

Способ контроля и регул и рования уровня погружения фурмы в жидкий металл, отличаюцийся тем, что, с целью обеспечения точно20 спи погружения фурмы,и .достижения на ибольшей эффективности продувки, в .качестве импульса для:контроля и регули|рования принята степень .нагрева охлаждающей воды в головке фурмы.
