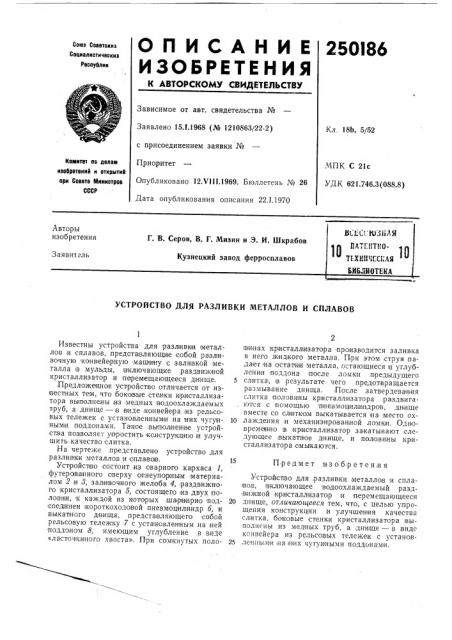

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

250186

Ссюэ Советскиэ

Социалистически»

Реслуйлив

Зависимое от авт. свидетельства №

Заявлено 15.1.1968 (№ 1210863/22-2) с присоединением заявки №

Приоритет

Опубликовано 12.Ч111.1969, Бюллетень № 26

Дата опубликования описания 22.1.1970

Кл. 18Ь, 5/52

МПК С 21с

УДК 621.746.3(088.8) Комитет оо делам иаобретеиий и открытий ори Совете саиииотрое

СССР

УСТРОЙСТВО ДЛЯ РАЗЛИВКИ МЕТАЛЛОВ И СПЛАВОВ

Предмет .изобретения

Известны устройства для разл ивк и металлов и сплаво в, представляющие собой pBi3JIIHвочную конвейерную маши ну с заливкой металла в мульды, включающие .раздвижной кристаллизатор и перемещающееся днище.

Предложенное устройство отличается от из вестных тем, что боковые стенки кристаллизатора выполнены,из медных водоохлаждаемых труб, а днище — в в иде конвейера:из рельсовых тележек с установленным и на них чугу нньгми поддонами. Такое:выполнение устройства поз воляет упростить конструкцию IH улучшить:качество слитка.

На чертеже представлено устройство для разливки металлов и сплавов.

Ус ройс во состоит из сварного KBlpKBcB 1, футерэванного сверху отнеуло р ным .материалом 2 и 8, зал ивочного желоба 4, раздв ижного кристаллизатора б, состоящего ma двух полови и, к каждой из коTolpых шар1н ирно подсоединен:короткоходо вой пневмоц илиндр б, и выкатного днища, представляющего собой рельсовую тележку 7 с установленным .на ней поддоном 8, имеющим углубление в виде

«ласточкиного хвоста». При сомкнутых .поло воинах кристаллизатора про изводится заливка в него жидкого металла. При этом струя падает на остатками металла, остающиеся IB углублении поддона после ломки предыдущего

5 слитка, в результате чего предотвращается размывание днища. После затвердевания слитка половины кристаллизатора раздвигаются с помощью пневмоц или ндро в, днище ,вместе со cJIIHTKом выкатывается на место ох10 лаждения и механизированной ломии. Одно,временно .в кристаллизатор закатывают следующее,выкатное днище, и половины кристаллизатора смьскаются.

Устройство для разливки металло в и спла вов, включающее водоохлаждаемый раздвижной кристалл изатор и перемещающееся

20 днище, отличающееся тем, что, с целью упрощения конструкции и улучшения .качества слитка, боковые стенки кристаллизагора выполнены из медных труб, а днище — в;виде конвейера из рельсовых тележек с устано в25 ленными íà IHIHx чугун ными поддонами.

250186

Редактор Горшкова

Заказ 3557/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

Составитель В. Розенберг

Техред А. А. Камышникова

Корректоры: B. Нетрова и А. Николаева
