Способ оптической записи, оптическое устройство записи, устройство экспонирования носителя-мастера, оптический носитель записи информации и способ воспроизведения

Способ оптической записи, оптическое устройство записи, устройство экспонирования носителя-мастера, оптический носитель записи информации и способ воспроизведения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к способу оптической записи, устройству для изготовления мастера путем процесса экспонирования (устройству экспонирования для изготовления мастера), оптическому носителю записи информации и способу воспроизведения, которые используют декодирование по схеме максимального правдоподобия, например PRML, устройству оптической записи. В частности, настоящее изобретение относится к технике записи в оптимальных условиях записи с осуществлением адаптивной компенсации записи по меньшей мере согласно длинам пробелов для пробелов, предшествующих интересующей метке и следующих за ней, в целях снижения оптической межсимвольной помехи или тепловой помехи, обусловленной записью или воспроизведения метки или ямки, которая значительно меньше диаметра пятна светового пучка. Настоящее изобретение также относится к технике записи в оптимальных условиях записи с осуществлением адаптивной компенсации записи согласно длинам пробелов для пробелов, предшествующих интересующей метке и следующих за ней, и, дополнительно, длинам меток для меток, предшествующих пробелам и следующих за ними.

В этом описании изобретения направление, в котором пятно светового пучка в определенной позиции перемещается по оптическому носителю записи информации (оптическому дисковому носителю) вследствие вращения оптического дискового носителя, именуется “задним/последующим”, и противоположное направление относительно определенной позиции именуется “передний/предшествующий”.

Уровень техники

Обычные стандарты оптических дисковых носителей включают в себя BD-R, BD-RE, DVD-RAM, DVD-R, DVD-RW, CD-RW и т.д. Существуют техники перезаписи или последовательной записи данных путем излучения света лазера на оптические дисковые носители, которые согласуются с этими стандартами.

Пример оптических дисковых носителей представляет собой оптический дисковый носитель на основе фазового перехода. Запись информации на оптическом дисковом носителе на основе фазового перехода реализуется путем облучения оптического дискового носителя светом лазера для локального изменения состояния ковалентной связи материала тонкой пленки, сформированной на поверхности пленки записи под действием энергии света лазера. Облучение светом лазера изменяет физическое состояние облучаемого участка и окружающего его участка. В частности, кристаллическое состояние и аморфное состояние имеют разные коэффициенты отражения. Поскольку различие в физическом состоянии обуславливает различие в коэффициенте отражения, информация может считываться путем облучения диска светом лазера значительно меньшей мощности, чем используется при записи и обнаружении величины изменения коэффициента отражения.

Примеры оптических дисковых носителей на основе фазового перехода включают в себя записываемые носители, в которых материал GeSbTe используется как материал записи для слоя записи, а также оптические дисковые носители однократной записи. В патентном документе № 1 раскрыта техника использования материала, содержащего Te-O-M (где M - по меньшей мере, один из металлических элементов, полуметаллических элементов и полупроводниковых элементов) в порядке примера материала записи оптического дискового носителя однократной записи. Te-O-M означает композитный материал, который содержит Te, O и M. Непосредственно после формирования пленки, частицы Te, Te-M и M однородно и случайно рассеиваются по матрице из TeO₂. Облучение тонкой пленки, сформированной из этого материала записи сфокусированным светом лазера, приводит к плавлению пленки, что, в свою очередь, приводит к осаждению кристаллов Te или Te-M с большим размером зерна. Изменение оптического состояния, обусловленное этим процессом, можно выявлять как сигнал. Это обеспечивает режим записи, в котором запись можно производить только один раз в одной и той же области, так называемый режим однократной записи.

В диске однократной записи на основе сплава, выполненном из неорганического материала, две тонкие пленки, выполненные из разных материалов, объединены в ламинат. Эти материалы нагреваются лазером до плавления, в результате чего материалы смешиваются друг с другом, образуя сплав, благодаря чему формируются метки записи. В другом известном оптическом дисковом носителе однократной записи другого типа, например, температура увеличивается под действием лазерного излучения для термического разложения органических пигментов органического пигментного материала, и изменение показателя преломления разложенной части уменьшается, благодаря чему записывается информация. В оптическом дисковом носителе однократной записи этого типа, принцип записи информации состоит в том, что длина оптического пути светопропускающего слоя на записанном участке оказывается меньше, чем на незаписанном участке, что создает эффект наподобие ямок вогнутости/выпуклости, например, CD только для чтения в подающем свете.

В случае записи края метки на таком оптическом дисковом носителе однократной записи, оптический дисковый носитель облучается светом лазера, состоящим из множества серий импульсов, именуемых “мультиимпульсами”, в результате чего физическое состояние меток изменяется, благодаря чему записывается информация. Информация считывается путем обнаружения изменения коэффициента отражения.

Возможной мерой для повышения плотности записи является, обычно, уменьшение длины меток и пробелов, которые подлежат записи. Однако, в особенности, когда длина пробела, которому предшествует метка записи, уменьшается, возникает тепловая помеха, в связи с чем тепло на заднем конце записанной метки передается через участок пробела, приводя к увеличению температуры на переднем конце последующей метки, и, на другой стороне, тепло на переднем конце записанной метки влияет на цикл охлаждения на заднем конце предшествующей метки. Даже когда метки и пробелы, сформированные на дорожке, имеют правильные длины, краевые позиции коротких меток и пробелов, которые выявляются при воспроизведении, неблагоприятно отличаются от своих идеальных значений вследствие частотных характеристик оптической системы воспроизведения, которые зависят от размера лазерного пятна. Отклонение выявленных краев от идеальных значений, в целом, именуется “межсимвольной помехой”. Когда размеры меток и пробелов меньше размеров лазерного пятна, возникает большая межсимвольная помеха, и соответственно, возрастает дрожание при воспроизведении, из-за чего увеличивается частота битовой ошибки.

При плотностях записи, характерных для DVD и BD, размеры меток, которые подлежат записи, и расстояние между метками и пробелами малы. В результате, тепло света лазера, применяемого для формирования метки, не только достигает области, предназначенной для метки, но и передается через пробелы, достигая областей для предшествующих и последующих меток, вследствие чего иногда может происходить деформация интересующей метки и предшествующих и последующих меток. Известны техники, позволяющие избежать этой проблемы, например, техника изменения позиции переднего импульса мультиимпульса для формирования метки изменяется согласно соотношению длины интересующей метки и длины пробела с последующей меткой, и техника изменения позиции заднего импульса мультиимпульса для формирования метки изменяется согласно соотношению длины интересующей метки и длины пробела с предшествующей меткой. Эти техники представляют собой техники записи меток с предварительными поправками на тепловую помеху меток записи. Этот режим управления позицией импульса записи, в целом, именуется адаптивной компенсацией записи. В патентном документе № 2 раскрыт такой способ адаптивной компенсации записи.

Согласно способу записи, раскрытому в патентном документе № 2, записываемый оптический дисковый носитель содержит заранее записанные эталонные условия импульса записи, которые позволяют задавать позиционную информацию импульсов записи для соответствующей одной из множества возможных комбинаций длины метки, длины пробела с последующей меткой или длины пробела с предшествующей меткой. Устройство записи извлекает эталонные условия импульса записи с оптического дискового носителя для изменения эффективных в данный момент эталонных условий импульса записи для получения оптимальных условий импульса записи.

В частности, позиционная информация, установленная для всех комбинаций длин меток и длин пробелов для пробела с последующей меткой, включенная в эталонные условия импульса записи, или для всех комбинаций длин меток и длин пробелов для пробела с предшествующей меткой, включенная в эталонные условия импульса записи, используются для осуществления первой пробной записи на заданной дорожке на оптическом дисковом носителе. Информация, записанная при первой пробной записи, воспроизводится, и в воспроизводимом сигнале выявляется первое дрожание. Изменение первой заданной величины однородно добавляется к позиционной информации для соответствующих из всех комбинаций длин меток и длин пробелов, включенных в эталонные условия импульса записи. Однородно измененная позиционная информация используется для осуществления второй пробной записи на заданной дорожке на оптическом дисковом носителе. Информация, записанная при второй пробной записи, воспроизводится, и в воспроизводимом сигнале выявляется второе дрожание. На последнем этапе первое дрожание и второе дрожание сравниваются, и позиционная информация, которая используется при пробной записи, генерирующей меньшее дрожание, выбирается для получения условий импульса записи.

Способы управления записью, раскрытые в патентном документе № 3, патентном документе № 4 и патентном документе № 5, используют способы декодирования по схеме максимального правдоподобия, но не используют величины дрожания в воспроизводимом сигнале, для предварительной оценки шаблона сигнала из формы волны воспроизводимого сигнала. При сравнении формы волны воспроизводимого сигнала и оценочной формы волны сигнала, воспроизводимый сигнал преобразуется, путем декодирования, в декодированные данные, которые имеют путь сигнала с максимальным правдоподобием. Этот способ используется для оптимизации параметров записи при записи информации, чтобы минимизировать вероятность появления ошибок в процессе декодирования по схеме максимального правдоподобия.

В последние годы повышение плотности оптических дисковых носителей приводит к тому, что длины меток записи приближаются к пределу оптического разрешения, в связи с чем происходит увеличение межсимвольной помехи и снижение SNR (отношения сигнал/шум).

Системный допуск можно поддерживать с использованием способа PRML более высокого порядка. Например, в непатентном документе № 1 раскрыто, что в оптической системе, где длина волны лазера равна 405 нм, и NA (числовая апертура) объектива равна 0,85, и плотность записи такова, что диск Blu-ray (BD) диаметром 12 см имеет емкость 25 ГБ (гигабайт) на слой записи данных, системный допуск можно поддерживать за счет применения способа PR (1, 2, 2, 1) ML. В этом документе также раскрыто, что, в случае, когда линейная плотность увеличивается за счет уменьшения длины метки для поддержания емкости 25 ГБ или более (например, 30 ГБ или 33.4 ГБ) на слой записи данных при использовании той же оптической системы, необходимо применять способ PR(1,2,2,2,1)ML.

В патентном документе № 6, патентном документе № 7 и патентном документе № 8 раскрыта оптимизация различных параметров записи путем регулировки формы волны импульса записи на основании качества составных данных в соответствии со способом PR(1,2,2,2,1)ML в случае оптического дискового носителя с высокой плотностью записи от 30 ГБ до 33.4 ГБ на слой записи данных.

Библиография

Патентная литература

Патентный документ № 1: патентная публикация Японии № 2004-362748

Патентный документ № 2: патентная публикация Японии № 2000-200418

Патентный документ № 3: патентная публикация Японии № 2004-335079

Патентный документ № 4: патентная публикация Японии № 2004-63024

Патентный документ № 5: патентная публикация Японии № 2008-159231

Патентный документ № 6: патентная публикация Японии № 2007-317334

Патентный документ № 7: патентная публикация Японии № 2008-33981

Патентный документ № 8: описание опубликованной патентной заявки США № 2008/0159104

Непатентная литература

Непатентный документ № 1: Illustrated Blu-ray Disc Reader, Ohmsha, Ltd.

Раскрытие изобретения

Техническая проблема

Однако методики, описанные в вышеозначенных документах, сопряжены с различными проблемами, описанными ниже.

Во-первых, согласно способу определения уровня, который описан в патентном документе № 2, где “0” и “1” в воспроизводимом сигнале определяются относительно уровня среза, амплитуда воспроизводимого сигнала очень мала при воспроизведении метки или ямки, которая значительно меньше диаметра пятна светового пучка. Таким образом, сигналы, воспроизводимые из коротких меток и коротких пробелов, оказываются вблизи уровня среза и поэтому подвержены шуму или межсимвольной помехе, что приводит к частым ошибкам определения при определении уровня.

Во-вторых, в случае регулировки краевой позиции меток записи, которая осуществляется с использованием способа PRML высокого порядка с высокой воспроизводимостью, который описан в патентном документе № 3, патентном документе № 4 и патентном документе № 5, запись высокой плотности при плотности записи от 30 ГБ до 33.4 ГБ на слой записи данных не является успешной в условиях записи, когда отношение SN (SNR) максимально, что приводит сокращению допусков записи и воспроизведения во всей системе оптического диска.

В-третьих, согласно способам компенсации записи, описанным в патентном документе № 6, патентном документе № 7 и патентном документе № 8, регулировка импульса записи осуществляется только на позиционной информации, соответствующей комбинации длины метки интересующей метки и длины пробела для пробела с последующей интересующей меткой, или комбинации длины метки интересующей метки и длины пробела для пробела с предшествующей интересующей меткой. Эти способы не применимы к длинам меток, которые находятся за пределами оптического разрешения, которое зависит от размера метки и размера лазерного пятна.

Как описано выше, ни одна из вышеупомянутых традиционных техник не пригодна для формирования или чтения меток с достаточной точностью в случае записи высокой плотности, которая находится за пределами оптического разрешения. В результате невозможно реализовать слой записи данных достаточной плотности и надежности.

Одна из задач настоящего изобретения состоит в обеспечении способа оптической записи и оптического устройства записи/воспроизведения, позволяющих точно компенсировать тепловую помеху и оптическую межсимвольную помеху в ходе записи или воспроизведения оптического дискового носителя.

Другой задачей настоящего изобретения является увеличение системного допуска оптического дискового носителя. В частности, в случае высокой линейной плотности записи, когда длина наиболее короткой метки составляет примерно от 0,124 мкм до 0,111 мкм, как в случае диска Blu-ray (BD) диаметром 12 см и емкостью 30 ГБ или 33,4 ГБ на слой записи данных, и когда используется оптическая система, в которой длина волны лазера равна 405 нм, и NA (числовая апертура) объектива равна 0,85, адаптивная компенсация производится на условиях импульса записи интересующей метки согласно длине предшествующего и/или последующего пробела и длине предшествующей и/или последующей метки, на основании воспроизводимой информации, которая декодируется по схеме максимального правдоподобия с использованием способа PR(1,2,2,2,1)ML, с целью снижения оптической межсимвольной помехи или тепловой помехи, которая может оказывать негативное влияние на запись высокой плотности, благодаря чему формируются метки записи высокого качества, и увеличивается системный допуск оптического дискового носителя.

Решение проблемы

Согласно способу оптической записи, отвечающему настоящему изобретению, оптический дисковый носитель облучается модулированной серией импульсов записи света лазера, изменяющихся по множеству уровней мощности, благодаря чему на оптическом дисковом носителе формируется множество меток, причем краевые позиции каждой из меток и пробела между двумя соседними метками используются для записи информации. Способ включает в себя этапы, на которых: кодируют данные записи для генерации кодированных данных, которые являются комбинацией меток и пробелов; классифицируют кодированные данные согласно комбинации длины метки для метки, длины пробела для первого пробела с последующей меткой и длины пробела для второго пробела с предшествующей меткой; генерируют серию импульсов записи для формирования метки, в которой, по меньшей мере, одна из краевой позиции переднего конца, краевой позиции заднего конца и ширины импульса серии импульсов записи изменяется согласно результату классификации; и облучают оптический дисковый носитель сгенерированной серией импульсов записи для формирования множества меток на оптическом дисковом носителе.

Этап классификации может включать в себя действие, состоящее в том, что классифицируют кодированные данные согласно комбинации длины метки для наиболее короткой метки, длины пробела для первого пробела и длины пробела для второго пробела.

Этап классификации может включать в себя действие, состоящее в том, что классифицируют кодированные данные согласно комбинации следующих условий: длина метки для метки; равна ли длина пробела для первого пробела “n” или “n+1 или длиннее”; и равна ли длина пробела для второго пробела “n” или “n+1 или длиннее”, где n - длина наиболее короткого пробела.

Когда комбинация для классификации является комбинацией длины метки для метки, длины пробела для первого пробела и длины пробела для второго пробела, этап классификации может включать в себя действие, состоящее в том, что относят первый пробел к любому из заданного количества M классов длины пробела (M - целое число, большее или равное 1) и относят второй пробел к любому из заданного количества N классов длины пробела (N - целое число, большее или равное 1, и M≠N).

Этап классификации может включать в себя действие, состоящее в том, что классифицируют кодированные данные по длине пробела на четыре класса длины пробела для первого пробела, “n”, “n+1”, “n+2” и “n+3 или длиннее”, и два класса длины пробела для второго пробела, “n” и “n+1 или длиннее”, где n - длина наиболее короткого пробела, и этап генерации может включать в себя действие, состоящее в том, что изменяют краевую позицию переднего конца серии импульсов записи согласно результату классификации.

Этап классификации может включать в себя действие, состоящее в том, что классифицируют кодированные данные по длине пробела на два класса длины пробела для первого пробела, “n” и “n+1 или длиннее”, и четыре класса длины пробела для второго пробела, “n”, “n+1”, “n+2” и “n+3 или длиннее”, где n - длина наиболее короткого пробела, и этап генерации может включать в себя действие, состоящее в том, что изменяют краевую позицию заднего конца серии импульсов записи согласно результату классификации.

Этап классификации может включать в себя действие, состоящее в том, что классифицируют кодированные данные по длине пробела на четыре класса длины пробела для первого пробела, “n”, “n+1”, “n+2” и “n+3 или длиннее”, и два класса длины пробела для второго пробела, “n” и “n+1 или длиннее”, где n - длина наиболее короткого пробела, и этап генерации может включать в себя действие, состоящее в том, что изменяют ширину импульса серии импульсов записи согласно результату классификации.

Этап классификации может включать в себя действие, состоящее в том, что, если длина метки для метки больше длины наиболее короткой метки, классифицируют кодированные данные согласно по меньшей мере любой одной из комбинации длины метки и длины первого пробела и комбинации длины метки и длины второго пробела.

Способ оптической записи дополнительно включает в себя этапы, на которых: генерируют аналоговый сигнал с оптического дискового носителя и генерируют цифровой сигнал из аналогового сигнала; изменяют форму волны цифрового сигнала; декодируют по схеме максимального правдоподобия цифровой сигнал измененной формы согласно способу PRML (максимального правдоподобия при неполном отклике); генерируют двоичный сигнал, который представляет результат декодирования по схеме максимального правдоподобия; и обнаруживают величину сдвига в форме волны цифрового сигнала измененной формы на основании цифрового сигнала измененной формы и двоичного сигнала. Этап генерации серии импульсов записи может включать в себя действие, состоящее в том, что изменяют, на основании результата обнаружения величины сдвига, по меньшей мере, одну из краевой позиции переднего конца, краевой позиции заднего конца и ширины импульса серии импульсов записи для формирования множества меток.

Этап обнаружения может включать в себя действие, состоящее в том, что обнаруживают величину сдвига в форме волны цифрового сигнала путем сравнения кодированных данных и двоичного сигнала, и этап генерации серии импульсов записи может включать в себя действие, состоящее в том, что изменяют по меньшей мере одну из краевой позиции переднего конца, краевой позиции заднего конца и ширины импульса серии импульсов записи.

Этап генерации серии импульсов записи может включать в себя действие, состоящее в том, что изменяют позицию по меньшей мере одного из фронтов импульсов с первого по третий, отсчитываемых от переднего конца, и фронтов импульсов с первого по третий, отсчитываемых от заднего конца, согласно результату классификации.

Предпочтительно, выполняется следующая формула:

ML<λ/NA×0,26

где λ - длина волны света лазера, NA - числовая апертура объектива, и ML - длина наиболее короткой метки.

Длина наиболее короткой метки ML, предпочтительно, равна 0,128 мкм или менее.

Длина волны света лазера λ, предпочтительно, находится в пределах от 400 нм до 410 нм, и NA, предпочтительно, находится в пределах от 0,84 до 0,86.

Устройство оптической записи, отвечающее настоящему изобретению, выполнено с возможностью записи информации путем облучения оптического дискового носителя модулированной серией импульсов записи света лазера, изменяющихся по множеству уровней мощности, благодаря чему на оптическом дисковом носителе формируется множество меток, причем краевые позиции каждой из меток и пробела между двумя соседними метками используются для записи информации. Устройство включает в себя: блок кодирования, выполненный с возможностью кодирования данных записи для генерации кодированных данных, которые являются комбинацией меток и пробелов; блок классификации, выполненный с возможностью классификации кодированных данных согласно комбинации длины метки для метки, длины пробела для первого пробела с последующей меткой и длины пробела для второго пробела с предшествующей меткой; блок генерации формы волны записи, выполненный с возможностью генерации серии импульсов записи для формирования метки, в которой по меньшей мере одна из краевой позиции переднего конца, краевой позиции заднего конца и ширины импульса серии импульсов записи изменяется согласно результату классификации; и блок возбуждения лазера, выполненный с возможностью облучения оптического дискового носителя сгенерированной серией импульсов записи для формирования множества меток на оптическом дисковом носителе.

Устройство оптической записи может дополнительно включать в себя: блок обработки PRML, выполненный с возможностью приема цифрового сигнала, сгенерированного из аналогового сигнала, воспроизводимого с оптического дискового носителя, для изменения формы волны цифрового сигнала и для декодирования по схеме максимального правдоподобия цифрового сигнала измененной формы согласно способу PRML (максимального правдоподобия при неполном отклике); блок обнаружения сдвига, выполненный с возможностью обнаружения величины сдвига в форме волны цифрового сигнала на основании двоичного сигнала, который представляет результат декодирования по схеме максимального правдоподобия и цифровой сигнал измененной формы; и блок компенсации записи, выполненный с возможностью изменять, на основании результата обнаружения величины сдвига по меньшей мере одну из краевой позиции переднего конца, краевой позиции заднего конца и ширины импульса серии импульсов записи для формирования множества меток.

Устройство экспонирования для изготовления мастера, отвечающее настоящему изобретению, выполнено с возможностью записи информации путем облучения оптического дискового носителя который представляет собой материальный диск, покрытый резистом, модулированной серией импульсов записи света лазера, изменяющихся по множеству уровней мощности, благодаря чему на оптическом дисковом носителе формируется множество меток, причем краевые позиции каждой из меток и пробела между двумя соседними метками используются для записи информации. Устройство включает в себя: блок кодирования, выполненный с возможностью кодирования данных записи для генерации кодированных данных, которые являются комбинацией меток и пробелов; блок классификации, выполненный с возможностью классификации кодированных данных согласно комбинации длины метки для метки, длины пробела для первого пробела с последующей меткой и длины пробела для второго пробела с предшествующей меткой; блок генерации формы волны записи, выполненный с возможностью генерации серии импульсов записи для формирования метки, в которой по меньшей мере одна из краевой позиции переднего конца, краевой позиции заднего конца и ширины импульса серии импульсов записи изменяется согласно результату классификации; и блок возбуждения лазера, выполненный с возможностью облучения оптического дискового носителя сгенерированной серией импульсов записи для формирования множества меток на оптическом дисковом носителе.

Предусмотрен оптический дисковый носитель, в котором информация подлежит записи согласно вышеописанному способу оптической записи, причем оптический дисковый носитель содержит информацию о классификации в заданной области.

Предусмотрен способ изготовления оптического дискового носителя, в котором информация подлежит записи согласно вышеописанному способу оптической записи, способ включает в себя этап формирования заданной области, в которой информация о классификации подлежит записи.

Предусмотрен способ воспроизведения информации с оптического дискового носителя, в котором метки подлежат записи согласно вышеописанному способу оптической записи, способ включает в себя этап воспроизведения информации путем облучения оптического дискового носителя светом лазера.

Преимущественные результаты изобретения

Как описано выше, согласно способу оптической записи, отвечающему настоящему изобретению, каждая метка, которая подлежит записи, классифицируется согласно длине метки для метки и длинам предшествующих ей и следующих за ней пробелов и/или длинам меток, предшествующих пробелам и следующих за ними. Позиции фронтов импульсов серии импульсов записи для записи каждой метки изменяются согласно результату классификации, что позволяет управлять импульсным сигналом записи. Это позволяет точно управлять позицией переднего конца или позицией заднего конца метки, которая подлежит формированию на дорожке оптического дискового носителя. В частности, позицией переднего конца и позицией заднего конца метки можно строго управлять с учетом оптической межсимвольной помехи или тепловой помехи, которая может оказывать негативное влияние на запись высокой плотности, когда линейная плотность выходит за пределы OTF (оптической передаточной функции), которая зависит от длины наиболее короткой метки и диаметра лазерного пятна. Это повышает надежность операций записи и воспроизведения, что позволяет реализовать носители записи высокой плотности и большой емкости и, в то же время, уменьшить размеры устройства записи информации и носителей записи.

В частности, в случае высокой линейной плотности записи, когда длина наиболее короткой метки составляет примерно от 0,124 мкм до 0,111 мкм, как в случае диска Blu-ray (BD) диаметром 12 см и емкостью 30 ГБ или 33,4 ГБ на слой записи данных, и когда используется оптическая система, в которой длина волны лазера равна 405 нм, и NA (числовая апертура) объектива равна 0,85, условия импульса записи устройства записи/воспроизведения определяются на основании информации, воспроизводимой с использованием способа PR(1,2,2,2,1)ML, что позволяет компенсировать межсимвольную помеху или тепловую помеху, которая может оказывать негативное влияние на запись высокой плотности. В результате можно формировать метки записи высокого качества и увеличивать системный допуск оптического дискового носителя.

С учетом влияния тепла на предшествующие и последующие пробелы, передние фронты импульсов для импульсов лазерного излучения, например dTF1 и dTF2, подвержены воздействию тепла из предшествующего пробела, который является одним из пробелов, более близких к этим фронтам импульсов. Другими словами, метка записи подвержена тепловой помехе согласно длине предшествующего пробела. Согласно способу расширенной компенсации записи, отвечающему настоящему изобретению, наиболее короткая метка (2T) записывается с компенсацией записи, производимой согласно длинам предшествующих и последующих пробелов. В случае изменения задних фронтов импульсов, например dTF1 и dTF2, ширины импульса TF2 между dTF1 и dTF2 или ширины импульса TE2 между dTE2 и dTE3, тепловую помеху можно уменьшать более эффективно, производя компенсацию записи таким образом, чтобы количество классов для компенсации записи в отношении длины предшествующего пробела было больше количества классов для компенсации записи в отношении длины последующего пробела. Кроме того, благодаря уменьшению количества классов длины последующего пробела, можно уменьшить полное количество классов в таблице компенсации записи. Таким образом, можно избежать усложнения LSI и можно сократить усилия по обучению в процессе обучения записи.

С учетом влияния тепла на предшествующие и последующие пробелы, задние фронты импульсов для импульсов лазерного излучения, например dTE1 и dTE2, подвержены воздействию тепла из последующего пробела, который является одним из пробелов, более близких к этим фронтам импульсов. Другими словами, метка записи подвержена тепловой помехе согласно длине последующего пробела. Согласно способу расширенной компенсации записи, отвечающему настоящему изобретению, наиболее короткая метка (2T) записывается с компенсацией записи, производимой согласно длинам предшествующих и последующих пробелов. В случае изменения передних фронтов импульсов, например dTE1 и dTE2, тепловую помеху можно уменьшать более эффективно, производя компенсацию записи таким образом, чтобы количество классов для компенсации записи в отношении длины последующего пробела было больше количества классов для компенсации записи в отношении длины предшествующего пробела. Кроме того, благодаря уменьшению количества классов длины предшествующего пробела, можно уменьшить полное количество классов в таблице компенсации записи. Таким образом, можно избежать усложнения LSI и можно сократить усилия по обучению в процессе обучения записи.

Благодаря организации классификации для длины пробела для пробела с последующей интересующей меткой и длины пробела для пробела с предшествующей интересующей меткой посредством комбинации двух классов, “длина наиболее короткого пробела (n)” и “длина пробела, превышающая длину наиболее короткого пробела (n+1 или длиннее)”, можно более эффективно уменьшать тепловую помеху. Если пробел с предшествующей интересующей меткой или с последующей интересующей меткой является пробелом, длина которого равна длине наиболее короткого пробела (n), метка, предшествующая интересующей метке или следующая за ней, располагается ближе, из-за чего интересующая метка особенно подвержена воздействию тепла из предшествующей или последующей метки. Ввиду этого классификация организована посредством комбинации двух классов, “длина наиболее короткого пробела (n)” и “длина пробела, превышающая длину наиболее короткого пробела (n+1 или длиннее)”, и разные величины регулировки предусмотрены в случае “длины наиболее короткого пробела (n)” и в случае “длины пробела, превышающей длину наиболее короткого пробела (n+1 или длиннее)”, благодаря чему возможна более точная регулировка в случае длины наиболее короткого пробела (n). В результате можно более эффективно уменьшить тепловую помеху.

Краткое описание чертежей

Фиг. 1 - схема, демонстрирующая полную конфигурацию оптического устройства записи/воспроизведения информации согласно варианту осуществления настоящего изобретения.

Фиг. 2 - схема, демонстрирующая конфигурацию оптического носителя записи информации согласно варианту осуществления настоящего изобретения.

Фиг. 3 - временная диаграмма, касающаяся способа записи согласно варианту осуществления настоящего изобретения.

Фиг. 4 - временная диаграмма, демонстрирующая соотношение между длинами меток и формами волны серии импульсов записи согласно варианту осуществления настоящего изобретения.

Фиг. 5 - другая временная диаграмма, демонстрирующая соотношение между длинами меток и формами волны серии импульсов записи согласно варианту осуществления настоящего изобретения.

Фиг. 6 - график, демонстрирующий соотношение между OTF и пространственной частотой в оптической системе согласно варианту осуществления настоящего изобретения.

Фиг. 7 - схема, демонстрирующая соотношение между диаметром лазерного пятна и записанными метками согласно варианту осуществления настоящего изобретения.

Фиг. 8 - логическая блок-схема способа оптической записи согласно варианту осуществления настоящего изобретения.

Фиг. 9 - схема, демонстрирующая пример управления серией импульсов записи согласно варианту осуществления настоящего изобретения.

Фиг. 10 - примеры значений, заданных для условий импульса записи согласно варианту осуществления настоящего изобретения.

Фиг. 11 - схема, демонстрирующая другой пример управления серией импульсов записи согласно варианту осуществления настоящего изобретения.

Фиг. 12 - примеры значений, заданных для условий импульса записи согласно варианту осуществления настоящего изобретения.

Фиг. 13 - примеры значений, заданных для условий импульса записи согласно варианту осуществления настоящего изобретения.

Фиг. 14 - схема, демонстрирующая правила перехода между состояниями, которые задаются кодом записи RLL(1,7) и способом выравнивания PR(1,2,2,2,1).

Фиг. 15 - решетчатая диаграмма, которая соответствует правилам перехода между состояниями согласно варианту осуществления настоящего изобретения.

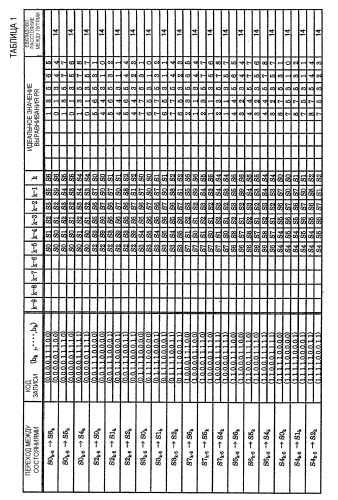

Фиг. 16 - график, демонстрирующий иллюстративную идеальную форму волны выравнивания PR, представленную в таблице 1 согласно варианту осуществления настоящего изобретения.

Фиг. 17 - график, демонстрирующий иллюстративную идеальную форму волны выравнивания PR, представленную в таблице 2 согласно варианту осуществления настоящего изобретения.

Фиг. 18 - график, демонстрирующий иллюстративную идеальную форму волны выравнивания PR, представленную в таблице 3 согласно варианту осуществления настоящего изобретения.

Фиг. 19 - примеры значений, заданных для условий импульса записи согласно варианту осуществления настоящего изобретения.

Фиг. 20 - схема, демонстрирующая иллюстративную идеальную форму волны выравнивания PR, представленную в таблице 1, и соотношение между формой волны и записанной меткой согласно варианту осуществления настоящего изобретения.

Фиг. 21 - схема, демонстрирующая иллюстративную идеальную форму волны выравнивания PR, представленную в таблице 2, и соотношение
