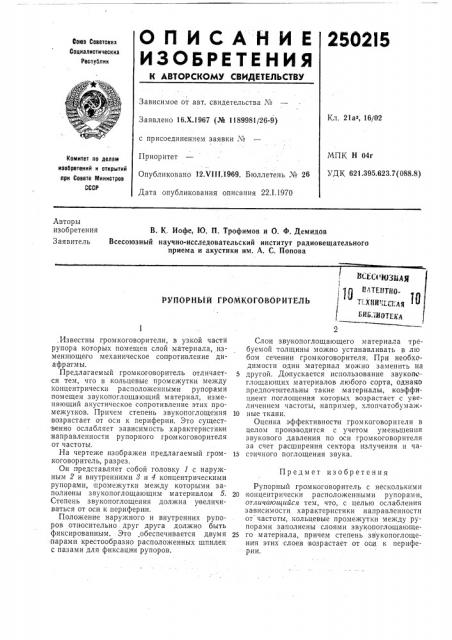

ОПИСАНИЕ 2502I5

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ооюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21ах, 16/02

Заявлено 16.Х.1967 (№ 1189981/26-9) с присоединением заявки ¹

Приоритет

МПК Н 04r

Комитет по делам иаобретений и открытий при Совете Министров

СССР

Опубликовано 12ХЦ1.1969. Бюллетень № 26 УДК 621.395.623.7(088.8)

Дата опубликования описания 22.1.1970

Авторы изобретения

Заявитель

В. К, Иофе, Ю. П. Трофимов и О. Ф. Демидов

Всесоюзный научно-исследовательский институт радиовещательного приема и акустики им, А. С. Попова t-<

П4ТЕИТНО

":: xIlN :Ã;Ct".Àÿ ь11ЬЛИОТг1;д

РУПОРНЬ|Й ГРОМКОГОВОРИТЕЛЬ

Предмет изобретения,Известны громкоговорители, в узкой частй рупора которых помещен слой материала, изменяющего механическое сопротивление диафрагмы.

Предлагаемый громкоговоритель отличается тем, что в кольцевые промежутки между концентрически расположенным и рупорами помещен звукопоглощающий материал, изменяющий акустическое сопротивление этих промежутков. Причем степень звукопоглощения возрастает от оси к периферии. Это существенно ослабляет зависимость характеристик и направленности рупорного громкоговорителя от частоты.

На чертеже изображен предлагаемый громкоговоритель, разрез.

Он представляет собой головку 1 с наружным 2 и внутренними 8 и 4 концентрическими рупорами, промежутки между которыми заполнены звукопоглощающим матер иалом 5.

Степень звукопоглощения должна увеличиваться от оси к перифериями.

Положение наружного и внутренних рупоров относительно друг друга должно быть фиксированным. Это обеспечивается двумя парами крестообразно расположенных шпилек с пазами для фиксациями рупоров.

Слои звукопоглощающего материала требуемой толщины можно устанавливать в лю бом сечении громкоговорителя. При необходимости один материал можно заменить на

5 другой. Допускается использование звукопо. глощающих материалов любого сорта, однако предпочтительны такие материалы, коэффициент .поглощения которых возрастает с увеличением частоты, например, хлопчатобумаж10 ные ткани.

Оценка эффективности громкоговорителя в целом производится с учетом уменьшения звукового давления по оси громкоговорителя за счет расширения сектора излучения и ча15 сочного поглощения звука.

Рупорный громкоговоритель с несколькими

20 .концентрически расположенными рупорами, отличающийся тем, что, с целью ослабления зависимости характеристики направленности от частоты, кольцевые промежутки между рупорами заполнены слоями звукопоглощающе25 го матер иала, причем степень звукопоглощения этих слоев возрастает от оси к периферии.

250215

Заказ 3557/16 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва OK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель М. Порфирова

Редактор Г. С. Громова Техред А. А. Камышникова

Корректоры; 8. Петрбаа и A. Николаева
