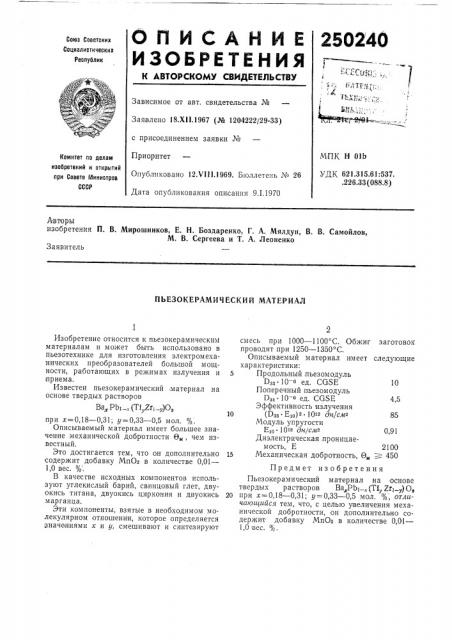

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

250240

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.XII.1967 (№ 1204222/29-33) с присоединением заявки №

Приоритет

Опубликовано 12Х111.1969. Бюллетень № 26

Дата опубликования описания 9.1,1970

МПК Н 01Ь

УДК 621.315.61:537. .226.33 (088.8) Комитет по делам изобретений и открытий при Совете Иинистров

СССР

Авторы изобретения fl. В. Мирошников, Е. H. Боздаренко, Г. А. Мялдун, В. В. Самойлов, М. В. Сергеева и T. А, Леоненко

Заявитель

ПЬЕЗОКЕРАМИЧ ЕСКИ Й МАТЕРИАЛ заготовок следующие

4,5

10

0,91

450

Изобретение относится к пьезокерамическим материалам и может быть использовано в пьезотехнике для изготовления электромеханических преобразователей большой мощности, работающих в режимах излучения и приема.

Известен пьезокерамический материал на основе твердых растворов

Ва РЬт „(TiyZI(«)O, при х=0,18 — 0,31; у=0,33 — 0,5 мол. %.

Описываемый материал имеет большее значение механической добр отности 0„, чем известный.

Это достигается тем, что он дополнительно содержит добавку МпОе в количестве 0,01—

1,0 вес. % .

В качестве исходных ком понентов используют углекислый баарий, свинцовый глет, двуокись титана, двуокись циркония и двуокись марганца.

Эти компоненты, взятые в необходимом молекулярном отношении, которое определяется значениями х и у, смешивают и синтезируют

2 смесь при 1000 — 1100 С. Обжиг проводят при 1250 †13 С.

Описываемый материал имеет характеристики:

5 Продольный пьезомодуль

Рзз 10 з ед. CGSE

Поперечный пьезомодуль

D i 10 о ед. CGSE

Эффективность излучения (D33 Ето) ° 10» дн(сме

Модуль упругости

Е,о ° 10» дн/см-

Диэлектрическая,проницаемость, Е

15 Механическая добротность, 0„

Предмет изобретения

Пьезокерамичесиий материал на основе твердых растворов Ва РЬ|,(TI, Zr «) О, 20 при х=0,18 — 0,31; у=0,33 — 0,5 мол. %; отлича ощийся тем, что, с целью увеличения механической добротности, он дополнительно содержит добавку МпОе в количестве 0,01—

1,0 вес. %.
