Устройство для подавления квадратурной помехи

Устройство для подавления квадратурной помехи

Иллюстрации

Показать все

Реферат

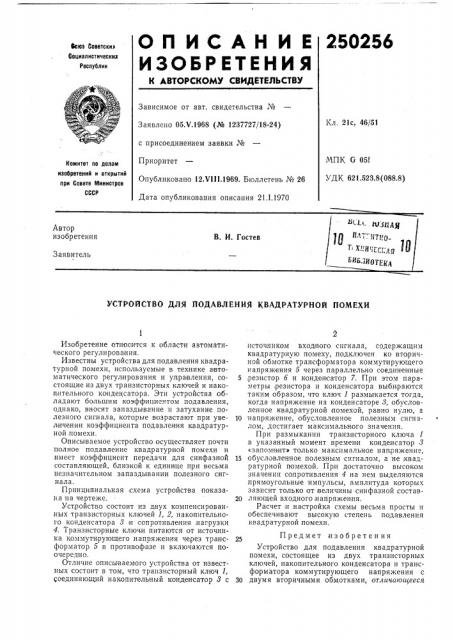

О п И С А Н И Е 250256

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Советскив

Социалистичесиив

Реслублии

Зависимое от авт. свидетельства №

Заявлено 05.Ч.1968 (№ 1237727/18-24) с присоединением заявки №

Приоритет

Опубликовано 12.VI II.1969, Бюллетень № 26

Дата опубликования описания 21.1.1970

Кл. 21с, 46/51

МПК G 051

УДК 621.523.8(088.8) Комитет ло делам изобретений и отнрытий лри Совете Мииистров

СССР

УСТРОЙСТВО ДЛЯ ПОДАВЛЕНИЯ КВАДРАТУРНОЙ ПОМЕХИ

Изобретение отнооится к области автоматического регулирования, Известны устройства для подавления квадратурной помехи, используемые в технике а втоматического регулирования и управления, состоящие из двух транзисторных ключей и накопительного конденсатора. Эти устройства обладают большим коэффициентом подавления, однако, вносят запаздывание и затухание полезного сигнала, которые возрастают при увеличении коэффициента подавления квадратурной,помехи.

Описываемое устройство осуществляет почти полное подавление квадратурной помехи и имеет коэффициент передачи для синфазной составляющей, близкой к единице при весьма незначительном запаздывании полезного сигнала.

Принципиальная схема устройства показа. на на чертеже.

Устройство состоит из двух компенсированных транзисторных ключей 1, 2, накопительного конденсатора 3 и сопротивления,нагрузки

4. Транзисторные ключи питаются от источника коммутирующего напряжен ия через трансформатор 5 в противофазе и включаются поочередно.

Отличие описываемого устройства от известных состоит в том, что транзисторный ключ 1, соединяющий накопительный конденсатор 3 с источником входного сигнала, содержащим квадратурную помеху, подключен ко вторичной обмотке трансформатора коммутирующего напряжения 5 через параллельно соединенные

5 резистор 6 и конденсатор 7. При этом параметры, резистора и конденсатора выбираются таким образом, что ключ 1 размыкается тогда, когда напряжение на конденсаторе 3, обусловленное квадратурной помехой, равно нулю, а

10 напряжение, обусловленное полезным сигналом, достигает максимального значения.

При размыкании транзисторного ключа 1 в указанный момент времени конденсатор 3

< запомнит» только максим альное н а пряж ение, 15 обусловленное полезным сигналом, а не,квадратурной помехой. Пр и достаточно высоком значении сопротивления 4 на нем выделяются прямоугольные импульсы, амплитуда которых зависит только от,величины синфазной состав20 ляющей входного напряжения.

Расчет и настройка схемы весьма просты и обеспечивают высокую степень подавления квадратурной помехи.

Предмет изобретения

Устройство для подавления квадратурной помехи, состоящее из двух транзисторных ключей, накопительного конденсатора и трансформатора коммутирующего напряжения с

30 двумя вторичными обмотками, отличающееся

250256

Составитель В, Л. Быков

Техред Т. П. Курилко

Корректоры: В, Петрова и Л. Корогод

Редактор Горшкова

Заказ 3639/15 Тираж 480 Подписное

ПНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пв. Сапунова, 2 тем, что, с целью повышения качества подавления, улучшения быстродействия и снижения потерь полезного сигнала, первый транзистор4 ный ключ подключен ко вторичной обмотке трансформатора через параллельно соединенные резистор и конденсатор.
