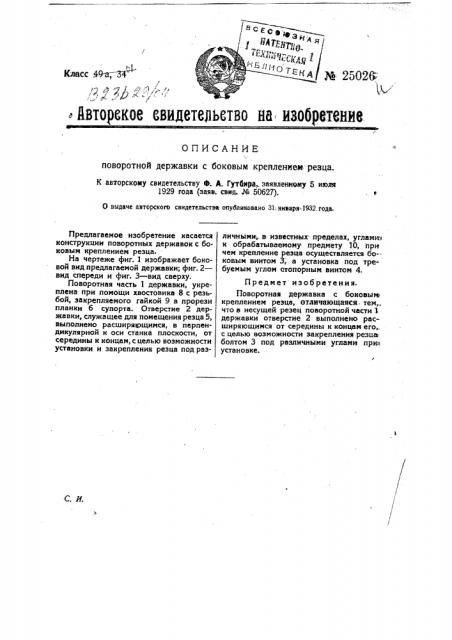

Йвторекое евидетедьетво на изобретение

ОПИСАНИЕ поворотной державки с боковым кренлениев резца

K авторскому свидетельству Ф. A. Гутбира,. заявленному 5 июля

1929 года (заяв. свид. М 50627).

О выдаче авторского свидетельства опубликовано 31,января 1932.года.

Предлагаемое изобретение касается конструкции поворотных державок с боковым креплением резца.

На чертеже фиг. 1 изображает боковой вид предлагаемой державки; фиг. 2— вид спереди и фиг. 3 — вид сверху.

Поворотная часть 1 державин, укреплена при помощи хвостовика 8 с резьбой, закрепляемого гайкой 9 в прорези планки 6 супорта. Отверстие 2 державки, служащее для помещения резца 5, выполнено расширяющимся, в перпендикулярной к оси станка плоскости, от середины к концам, с целью возможности установки и закрепления резца под различными,, в известных пределах, угламиз к обрабатываемому предмету 10, при чем крепление резца осуществляется бо-ковым винтом 3,:. а установка под требуемым углом стопорным винтом 4.

Предмет изобретения.

Поворотная державка с боковыми креплением резца,. отличающаяся. тем,. что в несущей резец поворотной части 1 державки отверстие 2 выполнено расширяющимся от середины к концам его„ с целью возможности закрепления резца болтом 3 под различными углами при установке.
