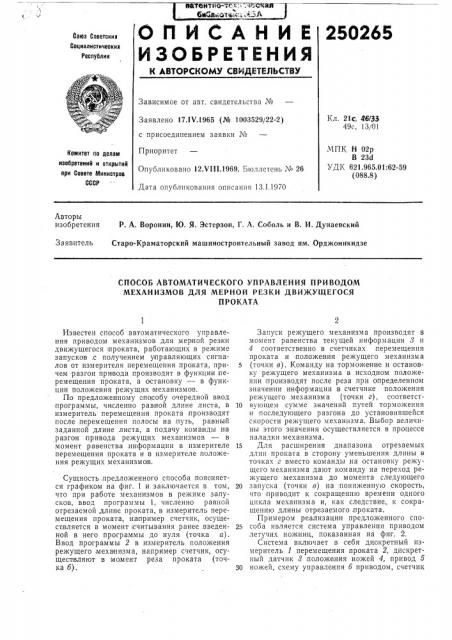

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 17.IV.1965 (№ 1003529/22-2) с присоединением заявки №

Приоритет

Опубликовано 12Х!11.1969. Бюллетень № 26

Дата опубликования описания 13.1.1970

Кл. 21с, 46/33

49с, 13/О1

МПК Н 02р

В 23d

УДК 621.965.01:62-59 (088.8) Комитет по делам изобретений и открытии при Совете Министров

СССР

Авторы изобретения

P А. Воронин, Ю. Я. Эстерзон, Г. A. Соболь и В. И. Дунаевский

Заявитель Старо-Краматорский машиностроительный завод им. Орджоникидзе

СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРИВОДОМ

МЕХАНИЗМОВ ДЛЯ МЕРНОЙ РЕЗКИ ДВИЖУЩЕГОСЯ

ПРОКАТА

Известен способ автоматического управления приводом механизмов,для мер ной резки движущегося проката, работающих в режиме запусков,с получением управляющих сигналов от измерителя перемещения проката, причем разгон при вода производят в функции перемещения проката, а остановку — в функции положения режущих, механизмов.

По предложенному способу очередной ввод программы, численно равной длине листа, в измеритель перемещения проката .производят после перемещения полосы на путь, равный заданной длине листа, а подачу команды на разгон привода режущих механизмов — в момент равенства;информации в измерителе перемещения проката и в измерителе положения режущих механизмов.

Сущность, предложенного способа поясняется графиком на фиг. 1 и заключается в том, что при работе механизмов в режиме запусков, ввод программы 1, численно равной отрезаемой длине проката, в измеритель перемещения проката, на пример счетчик, осуществляется в момент считывания ранее введенной в него программы до нуля (точка a).

Ввод про граммы 2 в измеритель положения режущего механизма, например счетчик, осуществляют в момент реза проката (точка 6).

Запуск режущего механизма производят в момент равенства текущей информации 8 и

4 соответственно в счетчиках перемещения проката и,положения режущего механизма

5 (точки в). Команду íà торможение и остановку режущего механизма в исходном положении производят после реза при определенном значении информации в счетчике положения режущего, механизма (точки г), соответст10 вующем сумме значений путей торможения и последующего разгона до установившейся скорости режущего механизма. Выбор величины этого значения осуществляется в процессе наладки механизма, 15 Для расширения диапазона отрезаемых длин проката в сторону уменьшения длины в точках г вместо команды на остановку режущего механизма дают команду на переход режущего,механизма до момента следующего

20 запуска (точки в) на,пониженную скорость, что приводит к сокращению времени одного цикла механизма и, как следствие, к сокращению длины отрезаемого, проката.

Примером реализации предложенного спо25 соба является система управления приводом летучих .ножниц, показанная на фиг. 2.

Система включает в себя дискретный измеритель 1 перемещения проката 2, дискретный датчик 8 положения ножей 4, привод 5

30 ножей, схему управления б приводом, счетчик. У

250265

7,перемещения про ката, счетчик 8 положения ножей, схему совпадений 9,,задатчик,программы 10 и датчик реза 11.

Раббота системы происходит в следующем порядке.

После очередного реза ножи 4 с помощью привода б, управляемого схемой б, устанавливаются в исходное положение. В результате считывания программы, ранее введенной в счетчик 7 перемещения проката, в определенный момент наступает равенство информаций в счетчиках 7 и 8 (точки в на фиг. 1), после чего схема .совпадений 9 выдает команду в схему управления б на запуск;привода б ножей.

Для однозначного определения положения ножей 4 по текущей информации в счетчике 8 в момент реза датчик реза 11 сбрасывает текущую информацию в счетчике 8 и вводит новую программу (точки б на фиг. 1). Команда на торможение и остановку ножей в исходном положении подается от счетчика 8 в схему управления б при заданном положении ножей после реза (точки г на фиг. 1).

Ввод программы в счетчик 7 перемещения проката .производится от задатчика программы 10 в момент считывания в счетчике 7 текущей информации до нуля.

При необходимости получения коротких длин вместо команды на остановку ножей 4 счетчиком 8, в схему управления б выдается команда, переводящая ножи на пониженную скорость до момента следующего запуска.

П р е д м е т;и з о б р е т е н и я

1. Способ автоматичеакого управления приводом механизмов для мерной резки движущегося проката, работающих в режиме запусксв с получением управляющих сигналов от

1р измерителя перемещения проката, причем разгон привода произ водят в функции перемещения:проката, а остановку — в функции положения режущих механизмов, отличающий ся тем, что, с целью исключения влияния на дли15 ну отрезаемых листов абсолютных з начений скорости движения полосы, ускорения и скорости движения режущих механизмов, очередной ввод программы, численно равной дли не листа, в измеритель, перемещения про2р ката произ водят после перемещения полосы на путь, равный заданной длине листа.

2. Способ по п. 1, отличающийся тем, что, с целью уменьшения погрецгности в длине отрезаемых листов за счет нестабильного поло25 жения ножей в монумент начала разгона, подачу команды на разгон.привода режущих механизмов производят в момент равенства информации в измерителе перемещения проката и в измерителе положения режущих механизЯр M OI3.

25026о а -Б г а б
