Реферат

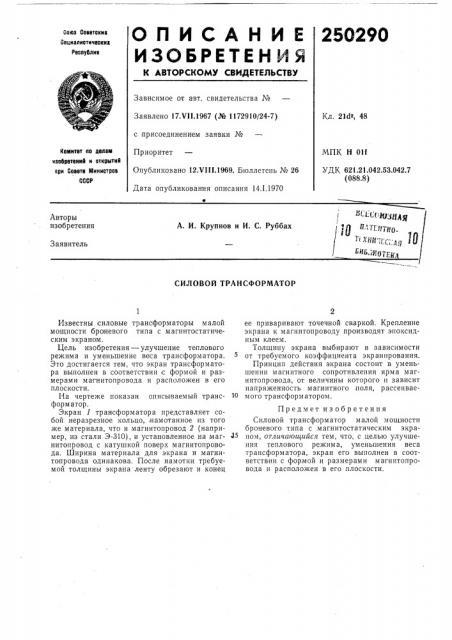

О Il И С А Н И Е 250290

ИЗОБРЕТЕН ЫЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Goes Соеетскиа

Социалистическиа

Реслтблик

Зависимое от авт. свидетельства №

Заявлено 17.VI I.1967 (№ 1172910/24-7) с присоединением заявки №

Приоритет

Опубликовано 12.Vill.1969. Бюллетень № 26

Дата опубликования описания 14.1.1970

Кл. 2162, 48

Комитет оо лелею иаоорвтвиий и открытий ори Совете Министров

СССР

МПК H Olf

УДК 621.21.042.53.042.7 (088.8) Авторы изобретения

А. И. Крупнов и И. С. Руббах

Заявитель

СИЛОВОЙ ТРАНСФОРМАТОР

Известны силовые трансформаторы малой мощности броневого типа с магнитостатическим экраном.

Цель изобретения — улучшение теплового режима и уменьшение веса трансформатора, Это достигается тем, что экран трансформатора выполнен в соответствии с формой и размерами магнитопровода и расположен в его плоскости.

На чертеже показан описываемый трансформ втор.

Экран 1 трансформатора представляет собой .неразрезное кольцо, намотанное из того же материала, что и магнитопровод 2 (например, из стали Э-310), и установленное на магнитопровод с катушкой поверх магнитопровода. Ширина материала для экрана и магнитопровода одинакова. После намотки требуемой толщины экрана ленту обрезают и конец ее приваривают точечной сваркой. Крепление экрана к магнитопроводу производят эпоксидным клеем.

Толщину экрана выбирают в зависимости от требуемого коэффициента экранирования.

Принцип действия экрана состоит в уменьшении магнитного сопротивления ярма магнитопровода, от величины которого и зависит напряженность магнитного, поля, рассеивае1о мого трансформатором.

Предмет изобретения

Силовой трансформатор малой мощности броневого типа с .магнитостатическим экраном, отличп(ощийся тем, что, с целью улучшения теплового режима, уменьшения веса трансформатора, экран его выполнен в соответствии с формой и размерами магнитопровода и расположен в его .плоскости.

250290

Заказ 3635/14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 7Ê-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2

Составитель Л. Мельцер

Редактор А. Ю. Пейсоченко Техред Т. П. Курилко

Корректоры: М, Коробова и Л. Корогоп
