Реферат

[0001] По настоящей заявке испрашивается приоритет по предварительной заявке США № 61/227608, озаглавленной "ADJACENT CHANNEL PROTECTION BY P2P DEVICES", поданной 22 июля 2009 года, переуступленной правопреемнику настоящей заявки и включенной в настоящий документ посредством ссылки.

УРОВЕНЬ ТЕХНИКИ

I. Область техники, к которой относится изобретение

[0002] Настоящее раскрытие относится, главным образом, к связи и, более конкретно, к методам уменьшения взаимных помех в сети беспроводной связи.

II. Уровень техники

[0003] Сети беспроводной связи широко применяются для предоставления различного контента связи, такого как голос, видео, пакетные данные, передача сообщений, трансляции и т.д. Эти беспроводные сети могут быть сетями множественного доступа, способными поддерживать связь с множеством пользователей, путем совместного использования доступных сетевых ресурсов. Примеры таких беспроводных сетей включают в себя беспроводные глобальные сети (WWAN) и беспроводные локальные сети (WLAN).

[0004] Сеть беспроводной связи может включать в себя некоторое количество базовых станций, которые могут поддерживать связь для некоторого количества пользовательского оборудования (UE). UE может осуществлять связь с базовой станцией по нисходящей линии связи и восходящей линии связи. Нисходящая линия (или прямая линия) относится к линии связи от базовой станции к UE, а восходящая линия (или обратная линия) относится к линии связи от UE к базовой станции.

[0005] UE может быть также способно осуществлять одноранговую (P2P) связь с другим UE, не осуществляя связь с базовой станцией в беспроводной сети. P2P связь может понизить нагрузку на беспроводную сеть для локальной связи. Более того, P2P связь между двумя UE может обеспечить возможность первому UE действовать в качестве ретранслятора для второго UE. Это может позволить второму UE осуществлять связь с беспроводной сетью, даже если второе UE может находиться за пределами нормального покрытия беспроводной сети. Однако, P2P связь может вызвать взаимные помехи на остальных UE (или WWAN UE), осуществляющих связь с базовыми станциями в беспроводной сети. Может быть желательным уменьшить взаимные помехи на WWAN UE вследствие P2P связи.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

В настоящем документе описаны методы уменьшения взаимных помех вследствие P2P связи. P2P UE может осуществлять одноранговую связь с другим UE и может передавать сигнал нисходящей линии связи на конкретной несущей. Этот сигнал нисходящей линии связи может вызвать взаимные помехи на WWAN UE, осуществляющих связь с базовыми станциями на той же несущей или другой несущей.

[0007] Согласно аспекту, P2P UE может измерять интенсивность сигнала для сигналов нисходящей линии связи от базовых станций на смежных несущих и/или на своей несущей. P2P UE может устанавливать свою мощность передачи на основе (например, пропорционально) измеренной интенсивности сигнала, для того, чтобы уменьшить взаимные помехи на WWAN UE. Если измеренная интенсивность сигнала является достаточно интенсивной, то P2P UE может передавать на большей мощности, так как это может оказывать меньшее воздействие взаимных помех на WWAN UE. И наоборот, если измеренная интенсивность сигнала является слабой, то P2P UE может передавать на меньшей мощности, для того, чтобы снизить взаимные помехи на WWAN UE.

[0008] Согласно другому аспекту, P2P UE может измерять интенсивность сигнала для сигналов восходящей линии связи от WWAN UE на смежных несущих и/или на своей несущей. P2P UE может устанавливать свою мощность передачи на основе (например, обратно пропорционально) измеренной интенсивности сигнала, для того, чтобы уменьшить взаимные помехи на WWAN UE. Согласно одному варианту, P2P UE может измерять интенсивность сигнала для сигнала восходящей линии связи от WWAN UE и может определять свою мощность передачи на основе измеренной интенсивности сигнала. Согласно одному варианту, P2P UE может оценивать потери в тракте передачи между WWAN UE и P2P UE на основе измеренной интенсивности сигнала и номинальной/ожидаемой мощности передачи сигнала восходящей линии связи. Затем, P2P UE может определять свою мощность передачи на основе оцененных потерь в тракте передачи и целевой принимаемой мощности сигнала нисходящей линии связи от P2P UE на WWAN UE.

[0009] Различные аспекты и признаки данного раскрытия описаны более подробно ниже.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

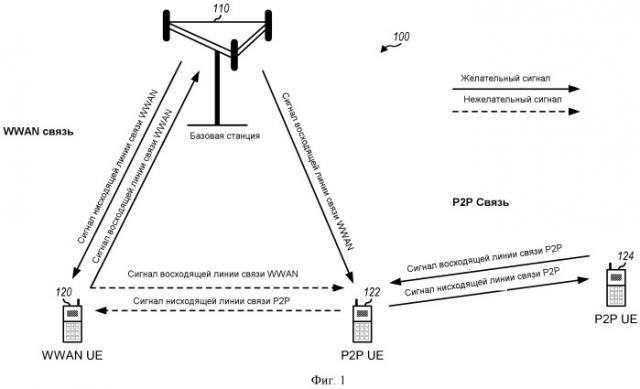

[0010] На Фиг. 1 показана сеть беспроводной связи.

[0011] На Фиг. 2 показана WWAN и P2P связь на разных несущих.

[0012] На Фиг. 3 показаны примерные требования спектральной маски для UE.

[0013] На Фиг. 4 показана работа P2P UE для уменьшения взаимных помех на WWAN UE.

[0014] На Фиг. 5 и 6 показаны процесс и устройство, соответственно, для уменьшения взаимных помех вследствие P2P связи на основе измерения сигналов нисходящей линии связи.

[0015] На Фиг. 7 и 8 показаны процесс и устройство, соответственно, для уменьшения взаимных помех вследствие P2P связи на основе измерения сигналов восходящей линии связи.

[0016] На Фиг. 9 показана блок-схема P2P UE и станции.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[0017] Описанные в настоящем документе методы могут быть использованы для различных сетей беспроводной связи, таких как WWAN, WLAN и т.д. Термины "сеть" и "система" часто используются взаимозаменяемо. WWAN может быть сетью множественного доступа с кодовым разделением (CDMA), сетью множественного доступа с временным разделением (TDMA), сетью множественного доступа с частотным разделением (FDMA), сетью с ортогональным FDMA (OFDMA), сетью FDMA с одной несущей (SC-FDMA) и т.д. CDMA сеть может реализовывать радиотехнологию, такую как универсальный наземный радиодоступ (UTRA), cdma2000 и т.д. UTRA включает в себя широкополосный CDMA (WCDMA) и другие варианты CDMA. cdma2000 охватывает стандарты IS-2000, IS-95 и IS-856. Сеть TDMA может реализовать радиотехнологию, такую как глобальная система мобильной связи (GSM). Система OFDMA может реализовать радиотехнологию, такую как развитый UTRA (E-UTRA), широкополосная сеть сверхмобильной связи (UMB), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM®, и т.д. UTRA и E-UTRA являются частью универсальной мобильной телекоммуникационной системы (UMTS). 3GPP технология долгосрочного развития (LTE) и LTE-A является предстоящей версией UMTS, которая использует E-UTRA. UTRA, E-UTRA, UMTS, LTE, LTE-A и GSM описаны в документах организации "3rd Generation Partnership Project" (3GPP). CDMA2000 и UMB описаны в документах организации "3rd Generation Partnership Project 2" (3GPP2). WLAN может реализовать один или более стандартов из семейства стандартов IEEE 802.11 (которое также называется как Wi-Fi), Hiperlan и т.д. Описанные в настоящем документе методы могут быть использованы для беспроводных сетей и радиотехнологий, упомянутых выше, равно как и для других беспроводных сетей и радиотехнологий. Для ясности, большинство из описанного ниже предназначено для WWAN.

[0018] На Фиг. 1 показана сеть 100 беспроводной связи, которая может быть WWAN. Беспроводная сеть 100 может включать в себя некоторое количество базовых станций и других объектов сети, которые могут поддерживать связь для некоторого количества UE. Для простоты, на фиг. 1 показаны только одна базовая станция 110 и три UE 120, 122 и 124. Базовая станция может быть объектом, который осуществляет связь с UE и может также называться как Node B, развитый Node В (eNB), точка доступа и т.д. Базовая станция 110 может обеспечить покрытие связью конкретной географической зоны и может поддерживать связь для UE, расположенных внутри зоны покрытия. Термин "сота" может относиться к зоне покрытия базовой станции 110 и/или подсистеме базовой станции, обслуживающей эту зону покрытия.

[0019] UE могут быть распределены по всей сети, и каждое UE может быть стационарным или мобильным. UE может также называться мобильной станцией, терминалом, терминалом доступа, абонентским блоком, станцией и т.д. UE может быть сотовым телефоном, карманным персональным компьютером (PDA), беспроводным модемом, устройством беспроводной связи, портативным устройством, портативным компьютером, радиотелефоном, станцией беспроводной местной линии связи (WLL), смартфоном, нетбуком, смартбуком и т.д. UE может осуществлять связь с базовой станцией. В качестве альтернативы или дополнения, UE может осуществлять одноранговую связь с другими UE.

[0020] В примере, показанном на фиг. 1, UE 120 может осуществлять связь с базовой станцией 110 и может называться как WWAN UE. Для WWAN связи между UE 120 и базовой станцией 110, UE 120 может принимать сигнал нисходящей линии связи WWAN от базовой станции 110 и может передавать сигнал восходящей линии связи WWAN на базовую станцию 110. UE 122 и 124 могут осуществлять одноранговую связь друг с другом и могут называться P2P UE. Для P2P связи между UE 122 и 124, UE 122 может передавать сигнал нисходящей линии связи P2P на одноранговое UE 124 и может принимать сигнал восходящей линии связи P2P от однорангового UE 124.

[0021] P2P связь может поддерживаться различным образом. Например, P2P UE могут работать в отдельном частотном спектре, который не используется беспроводной сетью. В качестве альтернативы, P2P UE могут использовать частотный спектр для восходящей линии связи беспроводной сети, так как может быть не выгодно использовать частотный спектр для нисходящей линии связи беспроводной сети. P2P UE, осуществляющее связь в спектре нисходящей линии связи, может находиться близко к WWAN UE, осуществляющему связь с беспроводной сетью. Если используется спектр нисходящей линии связи, то P2P UE может вызвать сильные взаимные помехи на WWAN UE в нисходящей линии связи, которые затем могут привести к тому, что WWAN UE будет не способно принимать сигналы нисходящей линии связи от беспроводной сети.

[0022] На Фиг. 2 показана WWAN связь и P2P связь на разных, но смежных несущих. Некоторое количество несущих может быть доступно для связи. Каждая несущая может быть связана с конкретной центральной частотой и конкретной шириной полосы. Несущие могут быть заданы так, чтобы они не перекрывались по частоте.

[0023] В примере, показанном на Фиг. 2, несущая 212 может использоваться для WWAN связи по восходящей линии связи беспроводной сети и может называться несущей восходящей линии связи WWAN. Несущая 222 может использоваться для WWAN связи по нисходящей линии связи беспроводной сети и может называться несущей нисходящей линии связи WWAN. Несущая 214 может использоваться для P2P связи по восходящей линии связи и может называться несущей восходящей линии связи P2P. Несущая 224 может использоваться для P2P связи по нисходящей линии связи и может называться несущей нисходящей линии связи P2P.

[0024] Идеально, WWAN связь должна быть свободна от взаимных помех P2P связи, и наоборот. Это может быть достигнуто посредством использования отдельных несущих для WWAN связи и P2P связи, например, как показано на Фиг. 2. Это предполагает, что (i) WWAN связь может быть вынуждена находиться полностью в пределах несущих нисходящей линии связи и восходящей линии связи WWAN, и (ii) P2P связь может быть вынуждена находиться полностью в пределах несущих нисходящей линии связи и восходящей линии связи P2P. Однако это предположение обычно не выдерживается.

[0025] На Фиг. 3 показаны примерные требования спектральной маски для UE. Спектральная маска может указывать определенную величину неравномерности в тракте передачи и может требовать определенную минимальную величину затухания в полосе задержания. Передаваемый посредством UE модулированный сигнал может требоваться для соответствия требованиям спектральной маски. Этот модулированный сигнал может включать в себя, в основном, желательные составляющие сигнала в тракте передачи и должен, обычно, включать в себя нежелательные составляющие сигнала в полосе задержания. Нежелательные составляющие сигнала могут быть, по меньшей мере, на Q дБ ниже желательных составляющих сигнала, где Q может быть требуемым затуханием в полосе задержания.

[0026] Нежелательные составляющие сигнала в модулированном сигнале от UE могут возникать в результате различных явлений, таких как утечка гетеродина (LO), синфазно-квадратурный (I/Q) дисбаланс и нелинейность передатчика в UE. Например, утечка LO может вызвать сигнал утечки гетеродина на центральной частоте, и этот сигнал утечки гетеродина может смешиваться с желательными составляющими сигнала и генерировать нежелательные составляющие сигнала. I/Q дисбаланс может возникать в результате ошибки усиления и/или фазовой ошибки между каналами I и Q в передатчике и может генерировать нежелательные составляющие сигнала.

[0027] Как показано на Фиг. 3, P2P UE может вызвать взаимные помехи на смежной несущей вследствие внеполосного излучения от P2P UE. Эти взаимные помехи между несущими могут ухудшить эффективность связи WWAN UE с беспроводной сетью на смежной несущей. С позиции беспроводной сети, взаимные помехи между несущими могут быть более проблематичными, чем взаимные помехи внутри несущей, вызванные посредством P2P UE на WWAN UE. Причина состоит в том, что базовая станция может быть способна предпринимать корректирующие действия для уменьшения взаимных помех внутри несущей на своей собственной несущей, например, посредством разделения ширины полосы системы между WWAN UE и P2P UE. Однако базовая станция может иметь слабый (контроль) или не иметь контроля над смежной несущей. Следовательно, могут быть очень желательны механизмы для минимизации взаимных помех между несущими от P2P UE на WWAN UE на смежной частоте.

[0028] Согласно одному аспекту, P2P UE может детектировать сигналы нисходящей линии связи от базовых станций на смежных несущих и/или на своей несущей и может измерять интенсивность сигнала для каждой несущей, на которой детектированы сигналы нисходящей линии связи. Интенсивность сигнала может соответствовать принимаемой мощности или качеству принимаемого сигнала. P2P UE может устанавливать свою мощность передачи на основе (например, пропорционально) измеренной интенсивность сигнала. В частности, если измеренная интенсивность сигнала является достаточно интенсивной, то P2P UE может передавать на большей мощности, так как это может оказывать меньшее воздействие взаимных помех на WWAN UE, осуществляющие связь с базовыми станциями. И наоборот, если измеренная интенсивность сигнала является слабой, то P2P UE может передавать на меньшей мощности, для того, чтобы снизить взаимные помехи на WWAN UE.

[0029] P2P UE может детектировать сигналы нисходящей линии связи от базовых станций различным образом. Согласно одному варианту, P2P UE может включать в себя WWAN приемник для радиотехнологии, используемой базовыми станциями. P2P UE может осуществлять поиск подходящих передач или сигналов от базовых станций, используя WWAN приемник. Например, P2P UE может осуществлять поиск (i) сигналов синхронизации, передаваемых базовыми станциями для поддержки поиска и получения соты посредством WWAN UE, (ii) опорных сигналов, передаваемых базовыми станциями для поддержки измерения оценки канала и качества канала посредством WWAN UE и/или (iii) других передач нисходящей линии связи. Опорным сигналом является сигнал, который заранее известен передатчику и приемнику, и может называться пилот-сигналом. P2P UE может осуществлять поиск опорного сигнала, характерного для соты (CRS), передаваемого базовыми станциями в LTE сети, общего канала пилот-сигнала (CPICH), передаваемого базовыми станциями в WCDMA сети, канала пилот-сигнала (PICH), передаваемого базовыми станциями в CDMA 1X сети и т.д. P2P UE может измерять интенсивность сигнала для детектированного сигнала (например, CRS, CPICH или PICH) на несущей, на которой детектирован сигнал. В качестве альтернативы, P2P UE может измерять (i) интенсивность сигнала для других передач и/или сигналов на несущей или (ii) интенсивность сигнала для всей несущей.

[0030] Согласно одному варианту, P2P UE может периодически детектировать сигналы нисходящей линии связи от базовых станций и может измерять интенсивность сигнала для каждой несущей, на которой детектирован сигнал нисходящей линии связи. P2P UE может выполнять детектирование и измерение сигнала во время измерительных пауз, которые могут являться паузами в осуществлении связи для P2P UE. Измерительные паузы могут являться (i) периодами без осуществления связи, заданными радиотехнологией, чтобы позволить UE делать измерения, или (ii) периодами, в которые P2P UE не осуществляет связь.

[0031] P2P UE может определять свою мощность передачи на основе измеренной интенсивности сигнала на смежных несущих и/или на своей несущей различным образом. Согласно одному варианту, P2P UE может определять свою мощность передачи на основе функции измеренной интенсивности сигнала, как указано ниже:

P_TX=f(P_RX). Уравнение (1)

где P_RX является измеренной интенсивностью сигнала, f(P_RX) может являться любой подходящей функцией, и P_TX является мощностью передачи P2P UE. Функция может быть задана на основе одного или более параметров, помимо измеренной интенсивности сигнала. В описании в настоящем документе, мощность передачи и принимаемая мощность приведены в единицах децибел относительно одного милливатта (мВт), а потери в тракте передачи и сдвиги в единицах дБ.

[0032] Согласно одному варианту, P2P UE может определять свою мощность передачи на основе измеренной интенсивности сигнала, как указано ниже:

P_TX=P_RX+Δ_OS. Уравнение (2)

где Δ_OS является сдвигом. Сдвиг может быть любым подходящим значением, которое может обеспечить хорошую эффективность для P2P UE и WWAN UE.

[0033] Согласно другому варианту, P2P UE может сравнивать измеренную интенсивность сигнала с разными диапазонами значений, где каждый диапазон связан с разной мощностью передачи для P2P UE. P2P UE может использовать мощность передачи для диапазона, в пределах которого падает измеренная интенсивность сигнала.

[0034] В общем, P2P UE может передавать с возрастающей мощностью передачи для возрастающей измеренной интенсивности сигнала. Мощность передачи P2P UE может быть или не быть линейной функцией измеренной интенсивности сигнала. Согласно одному варианту, P2P UE может выбирать мощность передачи, которая ниже, чем максимальная мощность передачи, если измерение интенсивности сигнала на смежных несущих и/или на своей несущей не успешно. Если сигнал от базовой станции не детектирован, то либо базовая станция не присутствует, либо присутствует, но слишком слаба для детектирования. P2P UE может предположить последнее и может ограничить свою мощность передачи до верхнего предела, для того, чтобы снизить воздействие на работу базовой станции.

[0035] Согласно другому аспекту, P2P UE может измерять интенсивность сигнала для сигналов восходящей линии связи от WWAN UE на смежных несущих и/или на своей несущей. P2P UE может устанавливать свою мощность передачи на основе (например, обратно пропорционально) измеренной интенсивности сигнала, чтобы снизить взаимные помехи на WWAN UE. Работа P2P UE может быть более ясно описана с помощью следующего примера.

[0036] На Фиг. 4 показана работа P2P UE для уменьшения взаимных помех на WWAN UE. В примере, показанном на Фиг. 4, WWAN UE может осуществлять связь с базовой станцией в беспроводной сети. P2P UE может осуществлять одноранговую связь с другим UE, которое может называться как одноранговое UE.

[0037] Для WWAN связи, WWAN UE может принимать сигнал нисходящей линии связи WWAN от базовой станции и может передавать сигнал восходящей линии связи WWAN на базовую станцию. Для P2P связи, P2P UE может передавать сигнал нисходящей линии связи P2P на одноранговое UE и может принимать сигнал восходящей линии связи P2P от однорангового UE. P2P UE и WWAN UE могут быть в непосредственной близости друг от друга. P2P UE может принимать сигнал восходящей линии связи WWAN, передаваемый посредством WWAN UE на базовую станцию. Соответственно, WWAN UE может принимать сигнал нисходящей линии связи P2P, передаваемый посредством P2P UE на одноранговое UE. На WWAN UE, сигнал нисходящей линии связи P2P от P2P UE может действовать как взаимные помехи на сигнал нисходящей линии связи WWAN от базовой станции и может ухудшить эффективность WWAN UE.

[0038] Базовая станция может передавать сигнал нисходящей линии связи WWAN на мощности передачи P_TX,DL1. WWAN UE может принимать сигнал нисходящей линии связи WWAN на принимаемой мощности P_RX,DL1=P_TX,DL1-X, где X является потерями в тракте передачи от базовой станции до WWAN UE. WWAN UE может оценивать потери в тракте передачи на основе известной мощности передачи и измеренной принимаемой мощности сигнала нисходящей линии связи WWAN. WWAN UE может передавать сигнал восходящей линии связи WWAN на мощности передачи P_TX,UL1, которая может быть выражена как:

P_TX,UL1=P₁+X, Уравнение (3)

где P₁ является целевой принимаемой мощностью сигнала восходящей линии связи WWAN на базовой станции.

[0039] P2P UE может принимать сигнал восходящей линии связи WWAN на принимаемой мощности P_RX,UL1=P_TX,UL1-Y, где Y является потерями в тракте передачи от WWAN UE до P2P UE. P2P UE может не знать мощность передачи сигнала восходящей линии связи WWAN и может оценивать "скорректированные" потери в тракте передачи предполагая номинальную/ожидаемую мощность передачи для сигнала восходящей линии связи WWAN, как указано ниже:

Z=P_TX,UL1,NOM-P_RX,UL1=P_TX,ULl,NOM-(P_TX,UL1-Y) Уравнение (4)

где P_TX,ULl,NOM является номинальной мощностью передачи сигнала восходящей линии связи WWAN, а Z является скорректированными потерями в тракте передачи.

[0040] P2P UE может передавать сигнал нисходящей линии связи P2P на мощности передачи P_TX,UL2, которая может быть выражена как:

P_TX,DL2=P₂+Z=P₂+P_TX,ULl,NOM-(P_TX,ULl-Y). Уравнение (5)

где P₂ является целевой принимаемой мощностью сигнала нисходящей линии связи P2P на WWAN UE.

[0041] WWAN UE может принимать сигнал нисходящей линии связи P2P на принимаемой мощности P_RX,DL2, которая может быть выражена как:

P_RX,DL2=P_TX,DL2-Y=P₂+Z-Y=P₂+P_TX,ULl,NOM-P_l-X. Уравнение (6)

[0042] Отношение сигнал-смесь взаимной помехи с шумом (SINR) сигнала нисходящей линии связи WWAN на WWAN UE, которое может быть выражено как:

SINR=P_RX,DLl-P_RX,DL2=(P_TX,DL1-X)-(P₂+P_TX,ULl,NOM-P₁-X)=(P_TX,DL1-P_TX,UL1,NOM)+P₁-P₂ Уравнение (7)

[0043] Уравнение (7) предполагает, что потери в тракте передачи от WWAN UE до P2P UE приблизительно равны потерям в тракте передачи от P2P UE до WWAN UE. Уравнение (7) также предполагает, что все или большинство взаимных помех, наблюдаемых посредством WWAN UE, поступает от сигнала нисходящей линии связи P2P из P2P UE.

[0044] В качестве примера, мощность передачи, принимаемая мощность и потери в тракте передачи различных сигналов на Фиг. 4 могут иметь следующие значения:

Для нисходящей и восходящей линии связи WWAN:

P_TX,DLl=+43 мВт, P_RX,DL1=-42 мВт, X=85 дБ,

P_TX,ULl=-15 мВт, P₁=-100 мВт,

Для линий между WWAN UE и P2P UE:

P_TX,UL1=-15 мВт, P_RX,ULl=-50 мВт, Y=35 дБ,

P_TX,ULl,NOM=-10мВт, P₂=-60 мВт, Z=40дБ,

P_TX,DL2=-20 мВт, P_RX,DL2=-55 мВт.

[0045] В приведенном выше примере, базовая станция может передавать сигнал нисходящей линии связи WWAN на мощности передачи +43 мВт. WWAN UE может принимать сигнал нисходящей линии связи WWAN на принимаемой мощности -42 мВт с потерями в тракте передачи 85 дБ. Целевая принимаемая мощность сигнала восходящей линии связи WWAN на базовой станции может составлять -100 мВт. WWAN UE может передавать сигнал восходящей линии связи WWAN на мощности передачи -15 мВт вследствие потерь в тракте передачи 85 дБ. Потери в тракте передачи от WWAN UE к P2P UE могут составлять 35 дБ, и P2P UE может принимать сигнал восходящей линии связи WWAN с принимаемой мощностью -50 мВт. Номинальная/ожидаемая мощность передачи сигнала восходящей линии связи WWAN может составлять -10 мВт, скорректированные потери в тракте передачи могут составлять 40 дБ. Целевая принимаемая мощность сигнала нисходящей линии связи P2P может составлять -60 мВт, и P2P UE может передавать сигнал нисходящей линии связи P2P на уровне мощности -20 мВт. Принимаемая мощность сигнала нисходящей линии связи P2P WWAN UE может составлять -55 мВт. SINR сигнала нисходящей линии связи WWAN на WWAN UE может составлять SINR=-42+55=13 дБ.

[0046] Как показано в равенстве (7), WWAN UE может наблюдать SINR, которое может зависеть от расположений WWAN UE и P2P UE. В частности, SINR не зависит от потерь в тракте передачи X WWAN линий связи или потерь в тракте передачи Y P2P линий связи. Целевое SINR для WWAN UE может быть определено на основе соответственных значений для параметров, показанных в последней строке равенства (7). Например, P₂ может быть выбрана для получения целевого SINR для WWAN UE.

[0047] Согласно варианту, показанному в равенстве (3), WWAN UE может выполнять инверсию потерь в тракте передачи и может устанавливать свою мощность передачи пропорционально потерям в тракте передачи между WWAN UE и базовой станцией. Согласно второму варианту, управление мощностью может использоваться для настройки мощности передачи WWAN UE. Согласно этому варианту, мощность передачи сигнала восходящей линии связи WWAN от WWAN UE может быть выражена как:

P_TX,ULl=P_l+g(X), Уравнение (8)

где g(X) может быть любой подходящей функцией потерь в тракте передачи.

[0048] Для второго варианта, P2P UE может устанавливать свою мощность передачи для своего сигнала нисходящей линии связи P2P, как описано выше для Фиг. 4. Тогда SINR WWAN UE может быть выражено как:

SINR=(P_TX,DLl-P_TX,ULl,NOM)+P_l-P₂-X+g(X). Уравнение (9)

[0049] Для второго варианта, SINR WWAN UE может зависеть от потерь в тракте передачи X между WWAN UE и базовой станцией, которые в свою очередь могут зависеть от расположения WWAN UE. Может использоваться консервативная оценка минимального возможного значения g(X)-X, и может быть выбрана P₂ для расчета g(X)-X и для достижения целевого SINR для WWAN UE. P₂ может быть также выбрана для компенсации дисбаланса линии связи между нисходящей линией связи и восходящей линией связи, ошибок калибровки и т.д.

[0050] Для ясности, описание выше предполагает, что P2P UE передает сигнал нисходящей линии связи P2P на той же несущей, которая используется базовой станцией для передачи сигнала нисходящей линии связи WWAN. Если P2P UE и базовая станция передают на смежных несущих, то мощность передачи сигнала нисходящей линии связи P2P может быть определена как указано ниже:

P_TX,DL2=P₂+Z+δ_OS=P₂+P_TX,UL1,NOM -(P_TX,UL1-Y)+δ_OS Уравнение (10)

где δ_OS является сдвигом или поправкой. Сдвиг δ_OS может зависеть от требований затухания в полосе задержания для P2P UE. Например, если затухание в полосе задержания составляет 30 дБ, то сдвиг может быть равен 30 дБ. Затем, мощность передачи P2P UE может быть увеличена на 30 дБ вследствие работы на смежной несущей, а не на той же несущей, что и базовая станция.

[0051] Согласно одному варианту, P2P UE может автономно измерять принимаемую мощность сигнала восходящей линии связи WWAN от WWAN UE и может настраивать свою мощность передачи для сигнала нисходящей линии связи P2P на основе принимаемой мощности сигнала восходящей линии связи WWAN для уменьшения взаимных помех на WWAN UE. P2P UE может быть обеспечено значениями соответствующих параметров для вычисления своей мощности передачи, например, как показано в равенствах (5) или (10). WWAN UE и базовая станция могут не знать о присутствии P2P UE. Согласно другому варианту, P2P UE может автономно измерять общую принимаемую мощность по восходящей линии связи. Этот вариант может использоваться, например, когда P2P UE не имеет информации о WWAN UE и не способно измерить принимаемую мощность WWAN UE.

[0052] Согласно другому варианту, P2P UE может быть обеспечено информацией, которая может быть использована для улучшения уменьшения взаимных помех на WWAN UE. Например, P2P UE может быть обеспечено информацией для одного или более из следующего:

- Мощности передачи, используемой посредством WWAN UE, которая может заменить номинальную мощность передачи P_TX,UL1,NOM, и

- Последовательностей, используемых посредством WWAN UE, которые могут использоваться для осуществления поиска сигнала восходящей линии связи WWAN от WWAN UE.

[0053] Согласно одному варианту, P2P UE может постоянно выполнять уменьшение взаимных помех для WWAN UE. Согласно другому варианту, P2P UE может выполнять уменьшение взаимных помех всегда, когда потребуется. Например, WWAN UE может наблюдать плохие условия канала в нисходящей линии связи WWAN и может сообщать об этом на базовую станцию. Затем, базовая станция может передавать информацию, относящуюся к плохому состоянию канала, наблюдаемому WWAN UE. P2P UE может принимать информацию от базовой станции и может выполнять уменьшение взаимных помех в ответ на прием информации.

[0054] На Фиг. 5 показан вариант процесса 500 для уменьшения взаимных помех вследствие одноранговой связи. Процесс 500 может быть выполнен посредством UE (как описано ниже) или каким-нибудь другим объектом. UE может детектировать сигнал нисходящей линии связи от базовой станции на основе, по меньшей мере, одного сигнала синхронизации, или, по меньшей мере, одного опорного сигнала, и/или какой-нибудь другой передачи или сигнала, передаваемого базовой станцией. UE может осуществлять одноранговую связь с другим UE и может не осуществлять связь с базовой станцией. UE может измерять интенсивность сигнала (например, принимаемую мощность) для сигнала нисходящей линии связи от базовой станции (блок 512). UE может определять свою мощность передачи на основе измеренной интенсивности сигнала для сигнала нисходящей линии связи (блок 514). Согласно одному варианту, UE может определять свою мощность передачи на основе функции измеренной интенсивности сигнала для сигнала нисходящей линии связи, например, как показано в равенстве (1). Согласно другому варианту, UE может определять свою мощность передачи на основе измеренной интенсивности сигнала для сигнала нисходящей линии связи и сдвига, например, как показано в равенстве (2).

[0055] UE может принимать сигнал нисходящей линии связи от базовой станции на первой несущей. Согласно одному варианту, UE может передавать на первой несущей и может определять свою мощность передачи для этой несущей. Согласно другому варианту, UE может передавать на второй несущей, которая отличается от (например, смежная с) первой несущей, и может определять свою мощность передачи для второй несущей.

[0056] На Фиг. 6 показан вариант устройства 600 для уменьшения взаимных помех вследствие одноранговой связи. Устройство 600 включает в себя модуль 612 для измерения интенсивности сигнала для сигнала нисходящей линии связи от базовой станции и модуль 614 для определения мощности передачи UE на основе измеренной интенсивности сигнала для сигнала нисходящей линии связи. UE может осуществлять одноранговую связь с другим UE и может не осуществлять связь с базовой станцией.

[0057] На Фиг. 7 показан вариант процесса 700 для уменьшения взаимных помех на первом UE вследствие одноранговой связи посредством второго UE. Первое UE может осуществлять связь с базовой станцией, и второе UE может осуществлять одноранговую связь с третьим UE. Процесс 700 может быть выполнен посредством второго UE (как описано ниже) или каким-нибудь другим объектом. Второе UE может измерять интенсивность сигнала (например, принимаемую мощность) для, по меньшей мере, сигнала восходящей линии связи от первого UE (блок 712). Согласно одному варианту, второе UE может измерять интенсивность сигнала только для сигнала восходящей линии связи от первого UE. Согласно другому варианту, второе UE может измерять общую интенсивность сигнала по восходящей линии связи, которая должна включать в себя сигнал восходящей линии связи от первого UE и возможно сигналы восходящей линии связи от других UE. В любом случае, второе UE может определять свою мощность передачи на основе измеренной интенсивность сигнала, по меньшей мере, сигнала восходящей линии связи от первого UE (блок 714).

[0058] Первое UE может принимать сигнал нисходящей линии связи на первой несущей от базовой станции. Согласно одному варианту, второе UE может передавать на первой несущей и может определять свою мощность передачи для первой несущей на основе измеренной интенсивности сигнала, по меньшей мере, сигнала восходящей линии связи от первого UE. Согласно другому варианту, второе UE может передавать на второй несущей, которая отличается от (например, смежная с) первой несущей и может определять свою мощность передачи для второй несущей на основе измеренной интенсивности сигнала, по меньшей мере, сигнала восходящей линии связи от первого UE.

[0059] Согласно одному варианту блока 714, второе UE может оценивать потери в тракте передачи (например, Z) между первым UE и вторым UE на основе измеренной интенсивности сигнала для (например, P_RX,ULl) сигнала восходящей линии связи от первого UE. Потери в тракте передачи могут быть оценены дополнительно на основе номинальной/ожидаемой мощности передачи (например, P_TX,UL1,NOM) сигнала восходящей линии связи от первого UE, например, как показано в равенстве (4). Затем, второе UE может определять свою мощность передачи на основе оцененных потерь в тракте передачи и целевой принимаемой мощности (например, P2) сигнала нисходящей линии связи от второго UE на первое UE, например, как показано в равенстве (5). Второе UE может также определять свою мощность передачи дополнительно на основе сдвига (например, δ_OS), который может быть определен за счет величины затухания внеполосного излучения от второго UE, например, как показано в равенстве (10).

[0060] Целевая принимаемая мощность сигнала нисходящей линии связи от второго UE может быть выбрана для обеспечения желаемой эффективности для первого UE и для возможного расчета других факторов. Согласно одному варианту, сигнал восходящей линии связи от первого UE может быть определен на основе функции потерь в тракте передачи между первым UE и базовой станцией, например, как показано в равенстве (8). В этом случае, целевая принимаемая мощность сигнала нисходящей линии связи от второго UE на первом UE может быть определена на основе функции потерь в тракте передачи.

[0061] Согласно одному варианту, второе UE может постоянно выполнять уменьшение взаимных помех. Согласно другому варианту, второе UE может выполнять уменьшение взаимных помех только когда потребуется или будет указано. Согласно этому варианту, второе UE может принимать информацию, указывающую на то, что первое UE наблюдает плохие условия канала. В ответ, второе UE может определять свою мощность передачи на основе измеренной интенсивности сигнала для сигнала восходящей линии связи от первого UE для уменьшения взаимных помех на первом UE.

[0062] Согласно одному варианту, второе UE может автономно выполнять уменьшение взаимных помех на основе информации, известной или собранной вторым UE. Согласно другому варианту, второе UE может принимать информацию, относящуюся к сигналу восходящей линии связи, передаваемому первым UE, и может выполнять уменьшение взаимных помех на основе принятой информации. Эта информация может быть принята от первого UE и/или базовой станции, осуществляющей связь с первым UE. Второе UE может измерять интенсивность сигнала для сигнала восходящей линии связи на основе принятой информации, которая может включать в себя информацию о последовательностях, используемых первым UE, и т.д. Второе UE может также определять свою мощность передачи на основе принятой информации, которая может включать в себя мощность передачи первого UE, и т.д.

[0063] На Фиг. 8 показан вариант устройства 800 для уменьшения взаимных помех на первом UE вследствие одноранговой связи посредством второго UE. Устройство 800 может соответствовать второму UE. Устройство 800 включает в себя модуль 812 для измерения интенсивности сигнала, по меньшей мере, сигнала восходящей линии связи от первого UE на втором UE, где первое UE осуществляет связь с базовой станцией и второе UE осуществляет одноранговую связь с третьим UE, и модуль 814 для определения мощности передачи второго UE на основе измеренной интенсивности сигнала, по меньшей мере, сигнала восходящей линии связи от первого UE.
