Система для осуществления квазиупругого рассеяния света и/или сканирования флуоресцентного лиганда в глазу субъекта
Иллюстрации
Показать всеИзобретение относится к области медицины. Система содержит: источник света, обеспечивающий передачу света в направлении глаза субъекта; линзу, обеспечивающую фокусировку света, передаваемого из источника и принимаемого из глаза субъекта; измерительный отражатель, установленный для приема части сфокусированного света и отражения первой части принятого света; телекамеру, настроенную и установленную для приема части принятого света и обеспечения характеристики изображения, соответствующей первой части принятого света; экран дисплея для вывода изображения для оператора для задания области глаза для анализа; и блок обработки информации, соединенный с телекамерой и настроенный для анализа величины интенсивности света изображения для определения места расположения опорной точки, соответствующей границе части глаза. Применение изобретения позволит проводить более точные точечные измерения в хрусталике глаза. 3 н. и 22 з.п. ф-лы, 14 ил.
Реферат
Предпосылки создания изобретения
Всегда важно обнаружить болезнь на самой ранней стадии ее развития. Раннее обнаружение дает возможность раньше приступить к лечению, что, как это доказано, повышает шансы на успешный результат при лечении многих заболеваний. Недавно было обнаружено, что анализ глаза человека и в особенности хрусталика глаза может обеспечивать возможность выявлять различные виды заболеваний. Например, измерения, выполняемые при рассеянии света внутри глаза, показали, что может быть получена ценная диагностическая информация для обнаружения и наблюдения развития различных болезней, таких как, например, болезнь Альцгеймера. Недавно было обнаружено, что эта болезнь вызывает изменения в супрануклеарной области хрусталика глаза. Поскольку толщина этой области составляет всего лишь доли миллиметра, то измерения в ней, чтобы они были полезными, должны быть очень точными в отношении знания места выполнения измерения. Это тем более справедливо, поскольку глаз человека находится практически в постоянном движении, даже когда внимание пациента фиксируется на освещенном объекте.
Было показано, что наличие или увеличение количества агрегатов в супрануклеарной и/или в кортикальной областях хрусталика проверяемого глаза млекопитающего по сравнению с нормальной контрольной величиной указывает на то, что у испытуемого млекопитающего имеется нейродегенеративное заболевание, например, нарушение амилоидогенного характера, или существует опасность такого заболевания. Нарушения амилоидогенного характера включают болезнь Альцгеймера, наследственную болезнь Альцгеймера, спорадическую болезнь Альцгеймера, болезнь Крейтцфельда-Якоба, вариантную болезнь Крейтцфельда-Якоба, губчатые энцефалопатии, прионные заболевания (включая скрепи, губчатую энцефалопатию крупного рогатого скота и другие ветеринарные прионопатии), болезнь Паркинсона, болезнь Хантингтона, а также заболевания, связанные с тринуклеотидными повторами, боковой амиотрофический склероз, синдром Дауна (трисомия 21), синдром Пика (лобно-височная деменция), деменция с тельцами Леви, нейродегенеративные заболевания, связанные с нейротоксичными отложениями железа (синдром Халлервордена-Шпатца), синуклеинопатии (включая болезнь Паркинсона, множественную системную атрофию, деменцию с тельцами Леви и другие), болезнь, связанная с интрануклеарными включениями в ядрах нейронов, таупатии (включая прогрессирующий супрануклеарный паралич, синдром Пика, кортикобазальную дегенерацию, наследственную лобно-височную деменцию, (с проявлениями паркинсонизма или без таких проявлений) и комплекс бокового амиотрофического склероза острова Гуам и деменции паркинсоновского типа). Указанные заболевания могут встречаться по отдельности или в различных сочетаниях. Анализ агрегатов также может быть полезен при диагностике трансмиссивных губчатых энцефалопатий, которые являются прион-индуцированными заболеваниями, характеризующимися неизлечимой губчатой нейродегенерацией мозга и связанными с серьезными и фатальными неврологическими проявлениями и симптомами. К таким заболеваниям относятся: болезнь Крейцфельда-Якоба, новый вариант болезни Крейцфельда-Якоба, синдром Герстмана-Штраусслера-Шейнкера, спорадическая фатальная инсомния, куру, синдром Альперса, губчатая энцефалопатия крупного рогатого скота, скрапи и синдром хронического истощения.
Сущность изобретения
В изобретении предлагается система для осуществления квазиупругого рассеяния света и сканирования флуоресцентного лиганда в глазу субъекта. Система может содержать: источник света, обеспечивающий передачу света в направлении глаза субъекта; линзу, обеспечивающую фокусировку света, передаваемого из источника и рассеиваемого из глаза субъекта; измерительный отражатель, установленный таким образом, чтобы он принимал по меньшей мере часть сфокусированного света и отражал первую часть принимаемого света; телекамеру, настроенную и установленную таким образом, чтобы она принимала по меньшей мере первую часть принимаемого света и обеспечивала характеристики изображения, соответствующего первой части принимаемого света; и блок обработки информации, соединенный с телекамерой и настроенный таким образом, чтобы он анализировал интенсивности света в изображении для определения места расположения опорной точки, соответствующей границе раздела некоторой части глаза.
Опорная точка может соответствовать: границе раздела капсулы хрусталика глаза; границе раздела между капсулой хрусталика и передней камерой глаза; одной из границ раздела задней капсулы хрусталика; границе раздела воздух-роговая оболочка, границе раздела роговая оболочка-жидкость и границе раздела сетчатки глаза. Кроме того, источник света и блок обработки информации могут быть настроены таким образом, чтобы они обеспечивали сканирование флуоресцентного лиганда. Для этой цели система может быть устроена таким образом, чтобы принимался и анализировался рассеянный свет только под углом примерно 90° относительно направления света, поступающего в глаз субъекта.
Различные варианты осуществления изобретения могут содержать также один или несколько следующих признаков:
- Источник света, обеспечивающий излучение инфракрасного света.
- Измерительный отражатель, содержащий зеркало, обеспечивающее отражение первой части принимаемого света, причем зеркало имеет отверстие, через которое сквозь зеркало проходит (без отражения) вторая часть принимаемого света.
- Блок корреляции, который соединен с отражателем и на который попадает вторая часть принимаемого света, которая может использоваться для установления зависимости измеряемой величины интенсивности рассеянного света от времени.
- Блок обработки информации, обеспечивающий привод измерительного отражателя, так чтобы вторая часть принимаемого света соответствовала свету, рассеянному от области глаза, заданной относительно опорной точки.
- Блок обработки информации, соединенный с блоком корреляции и обеспечивающий анализ признаков второй части принимаемого света.
- Блок обработки информации, обеспечивающий индикацию наличия материала, связанного с заболеванием субъекта, в зависимости от признаков второй части принимаемого света и места в глазу, из которого рассеивается вторая часть принимаемого света.
Кроме того, варианты осуществления изобретения могут содержать один или несколько следующих признаков:
- Блок обработки информации, обеспечивающий анализ величин интенсивностей света в изображении для определения мест областей в глазу относительно опорной точки.
- Блок обработки информации, обеспечивающий установления соответствия величин интенсивностей света и областей, из которых рассеивается соответствующий им свет.
- Блок обработки информации, обеспечивающий определение мест нахождения супрануклеарной области (область между ядром и кортексом), области ядра и кортекса глаза.
Система в соответствии с некоторыми вариантами может также содержать дисплей, подсоединенный к блоку обработки информации, обеспечивающему отображение эллипса на изображении, и источник света, излучающий остронаправленный и/или веерообразный пучок света. Для этой цели блок обработки информации может обеспечивать: регулировку размеров и положения эллипса относительно изображения; анализ величин интенсивностей света в изображении для определения места нахождения радужной оболочки глаза и наложения эллипса на изображение, так чтобы он перекрывал радужную оболочку; и/или регулировку размеров эллипса в соответствии с командами, вводимыми оператором.
В изобретении предлагается также способ диагностики с использованием рассеяния света, включающий передачу остронаправленного пучка света в глаз субъекта, получение света остронаправленного пучка, рассеянного из глаза субъекта, и анализ полученного рассеянного света для определения места нахождения опорной точки, соответствующей границе раздела некоторой части глаза.
Указанный анализ может включать: определение опорной точки как точки, соответствующей границе раздела капсулы хрусталика глаза, и оценку величины интенсивности света, рассеиваемого глазом, для определения первой и второй областей с высокой интенсивностью света вдоль линии распространения остронаправленного пучка света. При этом первая и вторая области могут быть разделены сравнительно широкой третьей областью, которая практически не рассеивает свет остронаправленного пучка, причем вторая область расположена дальше от источника вдоль линии распространения остронаправленного пучка и определяется как область, соответствующая капсуле хрусталика. Анализ может включать определение опорной точки как точки, соответствующей границе раздела между капсулой хрусталика и передней камерой глаза, или границе раздела задней капсулы хрусталика, или границе раздела воздух-роговая оболочка, или границе раздела роговая оболочка-жидкость, или границе раздела сетчатой оболочки глаза. Анализ может также включать определение местонахождения кортекса, супрануклеарной области и/или области ядра глаза.
Варианты предложенного в изобретении способа могут также включать анализ величины интенсивности света, рассеянного заданной относительно опорной точки частью глаза, для определения физической характеристики материала в этой части и индикацию этой характеристики материала. Указанная индикация может включать обеспечение индикации наличия агрегатов в супрануклеарной области глаза.
Варианты предлагаемого способа могут также включать: формирование изображения в полученном свете, отражение остронаправленного пучка света до получения света; определение действительного положения определенной части полученного света на изображении относительно заданного положения этой определенной части; и изменение отражения для уменьшения разницы между действительными и заданным положениями этой определенной части полученного света.
Получение может представлять собой получение света, рассеянного глазом, только в направлении, составляющем примерно 90° относительно линии распространения остронаправленного пучка света.
Некоторые варианты предлагаемого способа могут включать: передачу в глаз субъекта веерообразного пучка света, получение света остронаправленного пучка, рассеянного глазом субъекта; формирование изображения глаза из этого полученного света; и наложение на изображение эллипса, аппроксимирующего размеры и положение радужной оболочки глаза на изображении. Наложение может быть выполнено компьютером в автоматическом режиме по результатам анализа величин интенсивностей света в изображении.
Некоторые варианты способа включают квазиупругое рассеяние света и могут быть осуществлены с использованием установки. Такие варианты могут также включать осуществление сканирования флуоресцентного лиганда с использованием этой же установки. Стадия сканирования флуоресцентного лиганда может включать; освещение глаза субъекта; получение первой информации об уровне флуоресценции глаза до введения в него средства проявления изображений; введение в глаз средства проявления изображений; получение второй информации об уровне флуоресценции глаза после введения в него средства проявления изображений; и сравнение первой и второй информации.
В изобретении предлагается также система для получения диагностических изображений глаза субъекта, содержащая: источник света, обеспечивающий передачу света путем возбуждения излучения; оптическое сканирующее устройство, обеспечивающее получение вертикального веерообразного пучка света из излучения источника и линейную развертку вертикального веерообразного пучка света из стороны в сторону; первую линзу, обеспечивающую фокусировку света после оптического сканирующего устройства для формирования плоскости виртуального изображения, в которой проходит линия взгляда субъекта и которая представляется собой плоскость вертикального сечения части глаза субъекта; вторую линзу, обеспечивающую фокусировку света из оптического сканирующего устройства, рассеянного глазом субъекта, для формирования плоскости резкого фокуса, которая совпадает с плоскостью виртуального изображения глаза субъекта; первый измерительный отражатель, установленный таким образом, чтобы он принимал по меньшей мере часть сфокусированного света и отражал первую часть принимаемого света; первую телекамеру, настроенную и установленную таким образом, чтобы она принимала первую часть принимаемого света и обеспечивала характеристики изображения, соответствующего первой части принимаемого света; и блок обработки информации, соединенный с телекамерой и настроенный таким образом, чтобы он обеспечивал анализ величин интенсивностей света в изображении для определения местонахождения опорной точки, соответствующей границе раздела некоторой части глаза, причем линейная развертка вертикального веерообразного пучка из стороны в сторону оптическим сканирующим устройством вводит этот пучок в плоскость виртуального изображения глаза субъекта и выводит из нее.
Варианты осуществления изобретения могут содержать один или несколько следующих признаков. Опорная точка соответствует границе раздела капсулы хрусталика глаза. Опорная точка соответствует границе раздела между капсулой хрусталика и передней камерой глаза. Опорная точка соответствует границе раздела задней капсулы хрусталика, или границе раздела воздух-роговая оболочка, или границе раздела роговая оболочка-жидкость, или границе раздела сетчатки глаза. Источник света и блок обработки информации могут быть настроены таким образом, чтобы они обеспечивали сканирование флуоресцентного лиганда. Источник света обеспечивает излучение инфракрасного света. Система может быть устроена таким образом, чтобы рассеянный свет принимался и анализировался только под углом примерно 90° относительно направления света, поступающего в глаз субъекта.
Кроме того, варианты осуществления изобретения могут содержать один или несколько следующих признаков. Измерительный отражатель содержит зеркало, устроенное таким образом, чтобы оно отражало первую часть принимаемого света, причем в зеркале имеется отверстие, через которое может проходить без отражения вторая часть принимаемого света, и система содержит также блок корреляции, соединенный с отражателем таким образом, чтобы блок корреляции принимал вторую часть принимаемого света и устанавливал зависимость величины интенсивности рассеянного света от времени. Блок обработки информации обеспечивает привод измерительного отражателя таким образом, чтобы вторая часть принимаемого света соответствовала свету, рассеянному от области глаза, заданной относительно опорной точки, и блок обработки информации соединен с блоком корреляции для анализа характеристик второй части принимаемого света. Блок обработки обеспечивает индикацию наличия материала, связанного с заболеванием субъекта, в зависимости от характеристик второй части принимаемого света и места в глазу, из которого рассеивается вторая часть принимаемого света. Кроме того, система содержит второй измерительный отражатель, установленный таким образом, чтобы на него падала по меньшей мере часть сфокусированного света и чтобы он отражал вторую часть падающего на него света.
В изобретении предлагается также система для осуществления квазиупругого рассеяния света и/или сканирования флуоресцентного лиганда в глазу субъекта, содержащая экран дисплея, на который выводится изображение глаза для обеспечения задания оператором областей глаза, в которых должны выполняться измерения. Система может содержать оптическую установку, соединенную с блоком обработки информации для осуществления квазиупругого рассеяния света и/или сканирования флуоресцентного лиганда заданных областях глаза субъекта и для сбора информации, связанной с осуществляемым квазиупругим рассеянием света и/или сканированием флуоресцентного лиганда. Блок обработки информации может также отображать информацию на экране дисплея для ее анализа оператором. Для этой цели информация, связанная с осуществляемым квазиупругим рассеянием света и/или сканированием флуоресцентного лиганда может отображаться на одном и том же экране дисплея и/или накапливаться в циклах, длительность которых не превышает 60 мс. В некоторых вариантах блок обработки информации может выполнять до десяти последовательных циклов. Кроме того, на экране дисплея может отображаться следующая информация: установочные параметры для тестирования, изображения вида спереди и сечения глаза, средние величины интенсивности для квазиупругого рассеяния света и/или сканирования флуоресцентного лиганда, графические представления функций автокорреляции для квазиупругого рассеяния света и/или сканирования флуоресцентного лиганда и параметры экспоненциальных кривых, аппроксимирующих информацию функций автокорреляции. Информация может использоваться для выявления наличия интересующего материала или объектов, включающих, например, β-амилоидный белок, и/или для наблюдения развития заболевания.
В некоторых вариантах получаемая системой информация может включать среднюю величину интенсивности рассеянного света для осуществляемого квазиупругого рассеяния света и/или среднюю величину интенсивности излучения флуоресценции для осуществляемого сканирования флуоресцентного лиганда. В некоторых вариантах изобретения информация может быть получена из разных точек супрануклеарной области и/или области ядра хрусталика глаза для определения отношения средней величины интенсивности излучения флуоресценции, связанной со сканированием флуоресцентного лиганда в области ядра хрусталика глаза, к средней величине интенсивности излучения флуоресценции, связанной со сканированием флуоресцентного лиганда в супрануклеарной области хрусталика глаза. Аналогичное отношение может быть определено для квазиупругого рассеяния света в области ядра и в супрануклеарной области хрусталика глаза. Указанные отношения могут коррелировать со стадией заболевания, так что увеличение отношения указывает на увеличение количества материала и/или объектов в глазу. В некоторых вариантах изобретения может также использоваться показатель качества измерений, получаемый умножением указанных отношений, или же для этого используется кривая y(t)=Ie-kt, где I - средняя величина интенсивности, k - постоянная времени спада и t - время.
Дополнительные признаки изобретения могут включать экран дисплея для вывода изображения, чтобы оператор мог задать области глаза для анализа, а также способ анализа рассеянного света при квазиупругом рассеянии света и/или сканировании флуоресцентного лиганда для выявления интересующего материала или объектов, находящихся в заданных областях глаза. Интересующим материалом или объектами может быть β-амилоидный белок. В некоторых вариантах может анализироваться средняя величина интенсивности рассеянного света и/или излучения флуоресценции из супрануклеарной области и/или из области ядра хрусталика глаза. Средняя величина интенсивности рассеянного света или излучения флуоресценции из области ядра хрусталика глаза может сравниваться со средней интенсивностью рассеянного света или излучения флуоресценции из супрануклеарной области хрусталика глаза для получения коэффициента корреляции, позволяющего оценить наличие в глазу интересующего материала или объектов. В некоторых вариантах блок обработки информации может получать величины интенсивности излучения флуоресценции из области глаза до и после введения в него средства проявления изображений для определения разности между двумя полученными величинами. В некоторых вариантах блок обработки информации может получать первую информацию об уровне флуоресценции глаза до введения в него средства проявления изображений и вторую информацию об уровне флуоресценции глаза после введения в него средства проявления изображений, после чего осуществляет сравнение первой информации со второй информацией. Сравнение может заключаться, например, в вычитании первой информации из второй информации для определения разности измеряемых величин излучения флуоресценции. Кроме того, блок обработки информации может отображать информацию, полученную при квазиупругом рассеянии света и/или сканировании флуоресцентного лиганда, на экране дисплея для анализа оператором. Информация может включать любую информацию, относящуюся к осуществляемому квазиупругому рассеянию света и/или сканированию флуоресцентного лиганда.
В изобретении предлагается также способ осуществления квазиупругого рассеяния света и/или сканирования флуоресцентного лиганда в глазу субъекта. Способ может включать: задание области глаза для получения информации; осуществление квазиупругого рассеяния света и/или сканирования флуоресцентного лиганда в заданной области; получение информации, относящейся к квазиупругому рассеянию света и/или сканированию флуоресцентного лиганда; и представление информации. Информация может быть выведена на экран дисплея и/или распечатана. Для этой цели получаемая информация может включать среднюю величину интенсивности рассеянного света для осуществляемого квазиупругого рассеяния света и/или среднюю величину интенсивности излучения флуоресценции для осуществляемого сканирования флуоресцентного лиганда. Могут быть получены средние величины интенсивности из области ядра и/или из супрануклеарной области хрусталика глаза и определено отношение между средней величиной интенсивности рассеянного света из области ядра хрусталика глаза и средней величиной интенсивности рассеянного света из супрануклеарной области хрусталика глаза. Аналогичное отношение может быть определено для сканирования флуоресцентного лиганда.
Предлагаемый в изобретении способ может также включать осуществление сканирования флуоресцентного лиганда путем освещения глаза субъекта, получения первой информации об уровне излучения флуоресценции глаза до введения в него средства проявления изображений, введения в глаз средства проявления изображений, получения второй информации об уровне излучения флуоресценции глаза после введения в него средства проявления изображений и сравнения первой и второй информации. В некоторых вариантах первая и вторая информация содержат средние величины интенсивности излучения флуоресценции, исходящего из глаза, и сравнение первой и второй информации может заключаться в вычитании первой информации из второй информации. В некоторых вариантах получение второй информации осуществляют не более чем через 24 часа после введения в глаз средства проявления изображений. Способ может также обеспечивать возможность выявления наличия β-амилоидного белка в глазу и/или наблюдения развития заболевания путем измерения уровней излучения флуоресценции глаза.
Кроме того, варианты осуществления изобретения могут содержать один или несколько следующих признаков. Система содержит также вторую телекамеру, настроенную и установленную таким образом, чтобы она принимала вторую часть принимаемого света и обеспечивала характеристики изображения, соответствующего второй части принимаемого света. Система содержит также дихроический расщепитель пучка, устроенный и установленный таким образом, чтобы он отражал по меньшей мере часть сфокусированного света на второй измерительный отражатель и передавал по меньшей мере часть сфокусированного света на первый измерительный отражатель. Блок обработки информации обеспечивает анализ величин интенсивностей света в изображении для определения расположения областей в глазу относительно опорной точки. Блок обработки информации обеспечивает установление соответствия величин интенсивностей света и областей, из которых рассеивается соответствующий им свет. Блок обработки информации обеспечивает определение расположения супрануклеарной области, области ядра и кортекса глаза. Система содержит также дисплей, соединенный с блоком обработки информации, обеспечивающим отображение эллипса на изображении. Блок обработки информации обеспечивает корректировку размеров и положения эллипса относительно изображения. Блок обработки информации обеспечивает анализ величин интенсивностей света в изображении для определения расположения радужной оболочки глаза и наложения эллипса на изображение, так чтобы он перекрывал радужную оболочку. Блок обработки информации может корректировать размеры эллипса в соответствии с командами, вводимыми оператором системы.
В изобретении предлагается система для осуществления сканирования флуоресцентного лиганда в глазу субъекта. Система содержит: источник света, обеспечивающий передачу света в направлении глаза субъекта; первый микрообъектив, устроенный и установленный таким образом, чтобы он фокусировал свет от источника, передаваемый в направлении глаза субъекта, для получения сфокусированного пятна света, падающего на глаз; привод, соединенный с первой подвижной линзой и обеспечивающий позиционирование сфокусированного пятна света, направляемого из первого микрообъектива через первую подвижную линзу, внутри глаза субъекта; линзу, устроенную таким образом, чтобы она обеспечивала фокусировку света от источника, рассеянного глазом субъекта; фотоэлектронный умножитель или аналогичный датчик, устроенный и установленный таким образом, чтобы он принимал первую часть принимаемого света и обеспечивал характеристики изображения, соответствующего первой части принимаемого света; и блок обработки информации, соединенный с фотоэлектронным умножителем или аналогичным датчиком и обеспечивающий анализ интенсивностей света в изображении для определения опорной точки, соответствующей границе раздела некоторой части глаза.
Варианты осуществления изобретения могут содержать один или несколько следующих признаков. Свет, рассеянный глазом субъекта и принятый фотоэлектронным умножителем, проходит примерно по такому же пути, по которому проходит свет, передаваемый источником. Первый микрообъектив убирается с пути пучка света, который будет распространяться как коллимированный пучок в направлении глаза субъекта.
Кроме того, варианты осуществления изобретения могут содержать один или несколько следующих признаков. Система также содержит: вторую линзу для фокусировки света, излучаемого источником и рассеиваемого глазом субъекта; фотоприемник, устроенный и установленный таким образом, чтобы он принимал первую часть света, поступающего из второй линзы и обеспечивал характеристики изображения, соответствующего первой части принятого света; и блок обработки информации подсоединен к датчику для анализа интенсивностей света в изображении с целью определения местонахождения опорной точки, соответствующей границе раздела некоторой части глаза, причем свет, рассеянный глазом субъекта и сфокусированный второй линзой, распространяется в направлении, составляющем 45 градусов относительно направления линии взгляда субъекта и 90 градусов относительно направления пучка света, передаваемого источником.
Кроме того, варианты осуществления изобретения могут содержать один или несколько следующих признаков. Система содержит также первый дихроический расщепитель пучка, установленный на пути света, получаемого второй линзой, и по меньшей мере второй дихроический расщепитель пучка, установленный на пути света, излучаемого источником, причем первый и по меньшей мере второй дихроические расщепители пучка, устроены таким образом, чтобы они отражали по меньшей мере часть света, принимаемого фотоприемником. Кроме того, система содержит быстродействующий оптический затвор, установленный в некоторой точке пути распространения света от источника в направлении глаза субъекта. Система содержит также монитор сердечных сокращений, и блок обработки информации устроен таким образом, чтобы он синхронизировал получение информации с интервалами покоя между сокращениями сердца. Монитор сердечных сокращений встраивается в упор для лба субъекта. Монитор сердечных сокращений встраивается в упор для подбородка субъекта. Система содержит также водитель ритма сердца, обеспечивающий задание ритма работы сердца, и блок обработки информации устроен таким образом, чтобы он синхронизировал получение информации с интервалами покоя между сокращениями сердца.
В соответствии с другими вариантами осуществления изобретения могут быть обеспечены одна или несколько нижеуказанных возможностей:
- Реальная система измерений интенсивности излучения флуоресценции (например, СФЛ-измерений), способная осуществлять точечные измерения в хрусталике глаза.
- Реальная система измерения интенсивности квазиупругого рассеяния света для выявления заболеваний с использованием измерений глаз.
- Диагностические измерения могут быть выполнены одним оператором с использованием одной установки. Диагностические измерения глаза, например, для получения информации, связанной с заболеванием, могут быть выполнены без физического контакта с глазом.
- Могут выполняться многократные высокоточные измерения интенсивности света, рассеиваемого внутри глаза.
- Сканирование флуоресцентного лиганда (СФЛ) и квазиупругое рассеяние света (КРС) (также называемое динамическим рассеянием света, гомодинной спектроскопией, рассеянием Релея лазерного излучения и т.д.) могут быть осуществлены на одной платформе/установке.
- При выполнении диагностических измерений может осуществляться компенсация движений глаза субъекта.
- Информация, необходимая для установки внутриглазных имплантов, может быть получена неинвазивно. Может быть получена снятая в ИК-лучах карта интенсивности излучения флуоресценции внутри глаза.
- Может быть точно определено положение внутри глаза точек, в которых выполняются измерения.
- Может быть обеспечен контроль качества для подтверждения положения внутри глаза точек, в которых выполняются измерения.
- Могут быть определены биоморфические характеристики глаза, например, параметры для использования в формулах хрусталика, измерениях глубины переднего сегмента, толщины роговой оболочки и/или толщины хрусталика.
- Могут осуществляться измерения агломератов в глазу, имеющих отношение, например, к катарактам, сахарному диабету, облучению радиацией (например, для пилотов авиалиний, рабочих на производствах, связанных с радиоактивностью, космонавтов, раковых пациентов) и/или к токсикации глаз (например, для в случае длительного воздействия системных стероидов и/или нейролептических средств).
- Обеспечивается диагностика и прогнозирование нейродегенеративных заболеваний и/или трансмиссивных губчатых энцефалопатий.
- Может выполняться тестирование лекарственных средств, например, в доклинических и клинических испытаниях для млекопитающих.
- При выполнении диагностических измерений может осуществляться компенсация движений глаза субъекта, вызванных биениями сердца.
- Может выполняться непрерывное сканирование сечения глаза.
- Может обеспечиваться достаточное освещение области измерений в глазу, и при этом поддерживаются безопасные уровни облучения на сетчатке.
Эти и другие возможности изобретения, так же как и само изобретение, можно будет понять более полно после ознакомления с нижеприведенными фигурами, подробным описанием и формулой изобретения.
Краткое описание чертежей

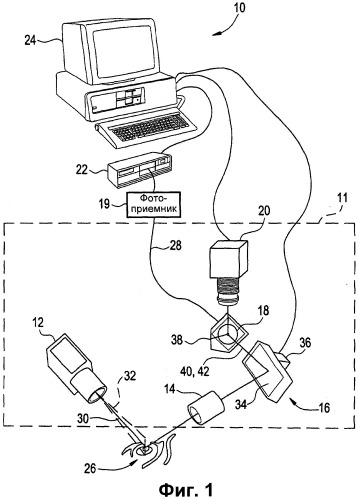

Фигура 1 - схематический вид системы с рассеянием света для измерения света, рассеянного внутри глаза пациента, в соответствии с некоторыми вариантами осуществления изобретения;
фигура 2 - блок-схема компьютера, изображенного на фигуре 1;
фигура 3 - вид изображения сечения глаза, полученного с использованием системы, представленной на фигуре 1, с включенными лазерами остронаправленного и веерного пучков излучения;
фигура 4 - вид изображения сечения глаза, полученного с использованием системы, представленной на фигуре 1, когда включен только лазер остронаправленного пучка излучения;
фигура 5 - блок-схема алгоритма измерения рассеянного света, выходящего из глаза субъекта, с использованием системы, представленной на фигуре 1;
фигура 6 - блок-схема алгоритма выполнения сканирования флуоресцентного лиганда в соответствии с некоторыми вариантами осуществления изобретения;
фигура 7 - блок-схема алгоритма осуществления квазиупругого рассеяния света и сканирования флуоресцентного лиганда в соответствии с некоторыми вариантами осуществления изобретения;
фигура 8 - временная диаграмма получения данных в соответствии с некоторыми вариантами осуществления изобретения;
фигура 9 - пример окна дисплея, на котором указаны установочные параметры, а также вид спереди и вид сечения глаза в соответствии с некоторьми вариантами осуществления изобретения перед выполнением квазиупругого рассеяния света и сканирования флуоресцентного лиганда;
фигура 10 - пример окна дисплея, на котором показаны результаты измерений в соответствии с некоторыми вариантами осуществления изобретения после выполнения квазиупругого рассеяния света и сканирования флуоресцентного лиганда;
фигура 11 - схема сканирования Шеймпфлюга и система получения изображений при сканировании Шеймпфлюга для проведения измерений внутри глаза пациента в соответствии с некоторыми вариантами осуществления изобретения;
фигура 12 - вид сбоку части системы с рассеянием света для измерения света, рассеянного внутри глаза пациента, в соответствии с некоторыми вариантами осуществления изобретения;
фигура 13 - вид в перспективе системы с рассеянием света для измерения света, рассеянного внутри глаза пациента, в соответствии с некоторыми вариантами осуществления изобретения;
фигура 14 - вид в перспективе системы с рассеянием света для измерения света, рассеянного внутри глаза пациента, со схематическим изображением головы пациента, в соответствии с некоторыми вариантами осуществления изобретения;
Подробное описание предпочтительных вариантов осуществления изобретения
В некоторых вариантах осуществления изобретения предлагаются технические средства измерения света, рассеянного внутри глаза субъекта, например, глаза человека, для диагностических целей. Например, система с рассеянием света содержит узел лазера, который обеспечивает направление пучка лазерного излучения в глаз субъекта. Рассеянный свет фокусируется передающей линзой, формирующей изображение на измерительном зеркале. Между передающей линзой и измерительным зеркалом свет отражается от регулируемого зеркала, положение которого регулируется таким образом, чтобы обеспечить расположение изображения на измерительном зеркале в нужном месте. Измерительное зеркало имеет точечное отверстие, через которое проходит некоторая часть рассеянного лазерного излучения, измеряемая фотоприемником и анализируемая аппаратным или программным блоком корреляции. Рассеянное лазерное излучение, не прошедшее через отверстие, отражается измерительным зеркалом в направлении телекамеры на приборах с зарядовой связью (ПЗС-телекамера). ПЗС-телекамера получает изображения в рассеянном лазерном излучении и передает полученные изображения в компьютер. Компьютер получает информацию от блока корреляции и изображения из ПЗС-телекамеры. Компьютер может анализировать выходную информацию блока корреляции (корреляционную функцию), относящуюся к измеренному рассеянному свету и положению внутри глаза, для определения возможных признаков отклонений, таких как заболевания. Компьютер может также обрабатывать информацию изображений, получаемую из ПЗС-телекамеры, для получения изображений в рассеянном свете из глаза, для передачи сигналов управления на регулируемое зеркало для компенсации движений глаза субъекта и для обеспечения направления света из нужного места глаза через отверстие измерительного зеркала. Описываема
