Устройство для уборки отрезанной части изделия
Иллюстрации
Реферат

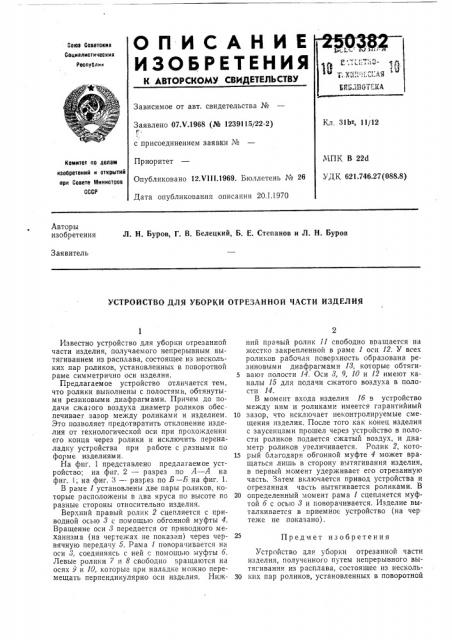

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистическик
Реслуслик
Зависимое от авт. свидетельства №
Заявлено 07Х.1968 (№ 1239115/22-2) с присоединением заявки №
Приоритет
Опубликовано 12.VIII.1969. Бюллетень № 26
Дата опубликования описания 20.1.1970
Комитет оо делам ивоеретений и открытий ори Совете Министров
СССР
Авторы изобретения
Л. Н. Буров, Г. В. Белецкий, Б, Е. Степанов и Л. Н. Буров
Заявитель
УСТРОЙСТВО ДЛЯ УБОРКИ ОТРЕЗАННОЙ ЧАСТИ ИЗДЕЛИЯ
Предмет изобретения
Известно устройство для уборки отрезанной части изделия, получаемого непрерывным вытягиванием из расплава, состоящее из нескольких пар роликов, установленных в поворотной раме симметрично оси изделия.
Предлагаемое устройство отличается тем, что ролики выполнены с полостями, обтянутыми резиновыми диафрагмами. Причем до подачи сжа ого воздуха диаметр роликов обес. печивает зазор между роликами и изделием.
Это позволяет предотвратить отклонение изделия от технологической оси при прохождении его конца через ролики и исключить переналадку устройства при работе с разными по форме изделиям и.
На фиг. 1 представлено предлагаемое устройство; на фиг. 2 — разрез по А — А на фиг. l; на фиг. 8 — разрез по Б — Б на фиг. 1.
В раме 1 установлены две пары роликов, которые расположены в два яруса по высоте по разные стороны относительно изделия.
Верхний правый ролик 2 сцепляется с приводной осью 3 с помощью обгонной муфты 4.
Вращение оси 3 передается от приводного механизма (на чертежах не показан) через червячную передачу 5. Рама 1 поворачивается на оси 3, соединяясь с ней с помощью муфты 6.
Левые ролики 7 и 8 свободно вращаются на осях 9 и 10, которые при наладке можно перемещать перпендикулярно оси изделия. Нижний IIpBRbiH ролик 11 свободно впащается на жестко закрепленной в раме 1 оси 12. У всех роликов рабочая поверхность образована резиновыми диафрагмами 18, которые обтяги5 вают полости 14. Оси 8, 9, 10 и 12 имеют каналы 15 для подачи сжатого воздуха в полости 14.
В момент входа изделия 1б в устройство между ним и роликами имеется гарантийный
10 зазор, что исключает неконтролируемые смещения изделия. После того как конец изделия с заусенцами прошел через устройство в полости роликов подается сжатый воздух, и диаметр роликов увеличивается. Ролик 2, кото15 рый благодаря обгонной муфте 4 может вращаться лишь в сторону вытягивания изделия, в первый момент удерживает его отрезанную часть. Затем включается привод устройства и отрезанная часть вытягивается роликами. В
20 определенный момент рама 1 сцепляется муфтой б с ось|о 8 и поворачивается. Изделие выталкивается в приемное устройство (на чер теже не показано) .
Устройство для уборки отрезанной части изделия, полученного путем непрерывного вытягивания из расплава, состоящее из несколь30 ких пар роликов, установленных в поворотной
250382 раме симметрично оси изделия, отличающееся тем, что, с целью устранения отклонения изделия от технологической оси при вхождении его конца в ролики и обеспечения работы без переналадки с разными по форме изделиями, ролики выполнены с полостями, обтянутыми снаружи резиновыми диафрагмами так, что до подачи сжатого воздуха диаметр роликов обеспечивает зазор между роликами и изде5 лием, 250382
