Реферат



Союз Советских

Социалистических

Республик

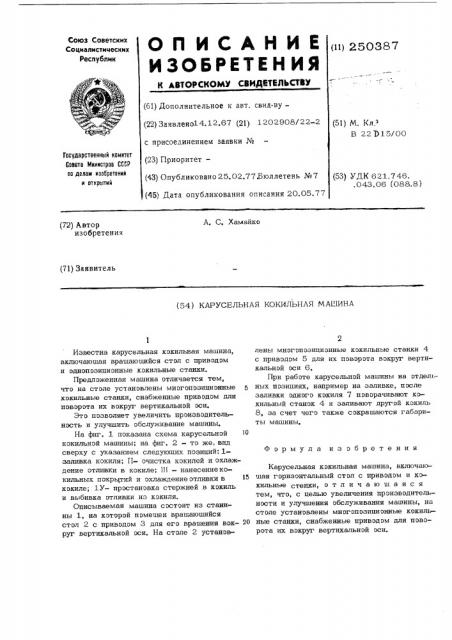

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 250387 (61) Дополнительное к авт. свид-ву— (22) Заявлено14. 12.67 (21) 1202908/22-2 с присоединением заявки № (23) Приоритет— (43) Опубликовано 25.02.77Бюллетень №7 (45) Дата опубликования описания 20.05.77 (51) М. Кл, В 22315/00

Государственный комнтет

Совета Министров СССР по делам изооретеннй и открытий (53) У Д К 6 21. 7 46. . 0 43. 06 (088. 8 ) А. С. Хамайко (72) Автор изобретения (71) Заявитель (54) КАРУСЕЛЬНАЯ КОКИЛЬНАЯ МАНИНА

Известна карусельная кэкильная машина, включающая вращающийся стол с приводом и однопозиционные кокильные станки.

Предложенная машина отличается тем, что на столе установлены многопэзиционные кэкильные станки, снабженные приводом для

nDBopoTB их вокруг вертикальной эси, Это позволяет увеличить производительность и улучшить обслуживание машины.

На фиг. 1 показана схема карусельной О кокильнэй машины; на фиг. 2 - тэ же, вид сверху с указанием следующих позиций: 1заливка кэкиля; П- очистка кокилей и охлаждение отливки в кэкиле; Ш вЂ” нанесениекокильных покрытий и охлаждение отливки в кокиле; 1У- простановка стержней в кокиль и выбивка отливхи из кокиля.

Описываемая машина состоит из станины 1, на которой помещен вращающийся стол 2 с приводом 3 для его вращения вок- 20 руг вертикальной оси. На столе 2 установлены ми or эп озици энные к экильные станки 4 с приводом 5 для их поворота вокруг вертикальной оси 6.

При работе карусельной машины на отдельных позициях, например на заливке, после заливки одного кохиля 7 поворачивают кохильный станок 4 и заливают другой кэкиль

8, за счет чего также сокращаются габариты машины.

Формула из обретения

Карусельная кокильная машина, включающая горизонтальный стол с приводом и хэхильные стенки, о т л и ч а ю ш а я с я тем, что, с целью увеличения производительности и улучшения обслуживания машины, на столе установлены многопозиционные кокильные станки, снабженные приводом для поворота их вокруг вертикальной эси.
