Патент ссср 250400

Патент ссср 250400

Иллюстрации

Показать все

Реферат

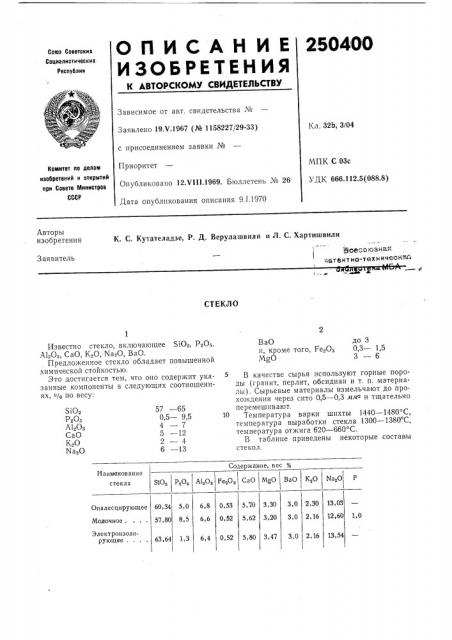

ОПИСАН ИЕ 2504 0 0

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 32Ь, 3/04

Заявлено 19.V.1967 (№ 1158227/29-33) с присоединением заявки №

Приоритет

МПК С 03с

УДК 666 112 5(088 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 12.V111.1969. Бюллетень № 26

Дата опубликования описания 9.1,1970

Авторы изобретения

К. С. Кутателадзе, P. Д. Верулашвили и Л. С. Хартишвили всесоюзная

"ртентно-технически

Заявитель

СТЕКЛО

Известно стекло, включающее SiO, Р20з, А1 0з, СаО, К О, Na О, ВаО.

Предложенное стекло обладает повышенной химической стойкостью.

Это достигается тем, что оно содержит указанные компоненты в следующих соотношениях, /o по весу:

ВаО и, кроме того, FeO>

Мдо до 3

0,3 — 1,5

3 — 6

Содержание, вес %

Наименование стекла

Ма,О

К О

ВаО

СаО гегОз

Мцо

А1 0з

ЯО РО, 13,03

2,30

5,70

Опалесцирующее

Молочное .

3,0

3,30

0,53

60,34 5,0

57,80 8,5

6,8

1,0

12,60

2,16

3,0

3,20

0,52

5,62

6,6

Электроизолирующее .

13,54

3,0

3,47

2,16

0,52

63,64 1,3

5,80

6,4

SiO2

Рв О5

А1зОз

СаО

КО

Иа20

57 — 65

0,5 — 9,5

4 — 7

5 — 12

2 — 4

6 — 13

В качестве сырья используют горные породы (гранит, перлит, обсидиан и т. п. материалы). Сырьевые материалы измельчают до прохождения через сито 0,5 — 0,3 мме и тщательно перемешивают.

10 Температура варки шихты 1440 — 1480 С, температура выработки стекла 1300 — 1380 С, температура отжига 620 — 660 С.

В таблипе приведены некоторые составы стекол.

250400 имеют следующие

2,3 — 2,5

7000 †73

55 — 65

Предмет изобретения — 80) ° Io» (79 40) . 10»

1,8—

44

0,086

1,50

99) ° 10 — т 2О

0,060—

0,95— (76—

Корректор А. П, Васильева

Редактор Э. Н. Шибаева Техред Л. К. Малова

Заказ 3546/8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва N-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Описываемые стекла свойства:

Удельный вес, г/смз

Модуль Юнга, кг/ммв

Предел прочности при сжатии, кг/мме

Удельное объемное сопротивление, ом/см

Удельное поверхностное сопротивление, ом

Тангенс угла потерь: при 20 С при 70 С

Пробивной градиент, кв.эфф./мм

Величина весовой потери,%: в водной среде в щелочной среде

Коэффициент термического расширения.

Дешевизна применяемых сырьевых материалов позволяет значительно снизить стоимость изделия.

Стекло, включающее SIO, P O5, AI O3, СаО, КзО, ИавО, ВаО, отличающееся тем, что, с с целью повышения его химической стойкости, оно содержит указанные компоненты в следующих соотношениях, % по весу:

$)Оз 57 — 65

Р2О; 0,5 — 9,5

А1вОз 4 — 7

СаО 5 — 12

КвО 2 — 4

Na O 6 — 13

ВаО до 3 и, кроме того, РевОз 0,3 — 1,5

Мдо 3 — 6
