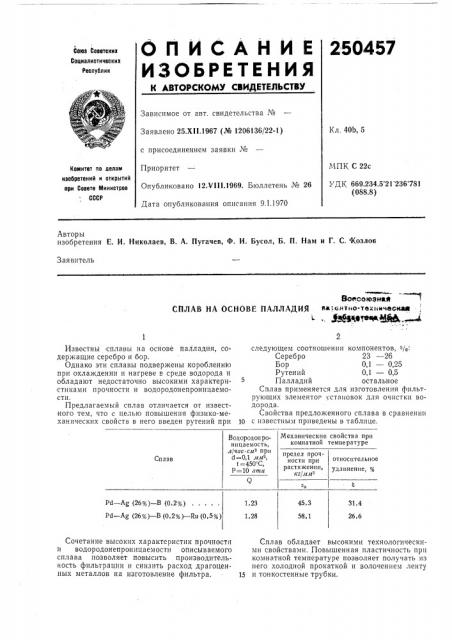

О П И С А Н И Е 250457
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Юоюа Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 25.XI I.1967 (№ 1206136/22-1) с присоединением заявки №
Приоритет
Опубликовано 12.VIII.1969, Бюллетень № 26
Дата опубликования описания 9.1.1970
Кл. 40Ь, 5
МПК С 22с
Комитет по лолам иаобретений и открытий при Совете Министров
СССР
УДК 669.234.5 21 236 781 (088.8) Авторы изобретения Е. И. Николаев, В. А. Пугачев, Ф. И. Бусол, Б. П. Нам и Г. С. Козлов
Заявитель
ЮЪЮФ и
ВОюсОю3ййФ
СПЛАВ НА ОСНОВЕ ПАЛЛАДИЯ aa!агат о-текничеснаа
Щук стрсее АЦф
Механические свойства при комнатной температуре
Водородопроницаемость, л/час слР при
d 0,1 л я, т =450 С, Р=10 ати предел прочности при растяжении, К2/М,Ы
Сплав относительное удлинение, %
Pd Ag (26%) В (0,2%)
P d — Ag (26 % ) — В (О, 2 % ) — 110 (0 з 5 % ) 45,3
31,4
1,23
1,28
58,1
26,6
Известны сплавы на основе палладия, содержащие серебро и бор.
Однако эти сплавы подвержены .коробленикт при охлаждении и нагреве в среде водорода и обладают недостаточно высокими характеристиками прочности и водородонепроницаемости.
Предлагаемый сплав отличается от известного тем, что с целью повышения физико-механических свойств в него введен рутений при
Сочетание высоких характеристик прочности и водородонепроницаемости описываемого сплава позволяет повысить производительность фильтрации и снизить расход драгоценных металлов на изготовление фильтра. следующем соотношении компонентов, %.
Серебро 23 — 26
Бор 0,1 — 0,25
Рутений 0,1 — 0,5
5 Палл адий остальное
Сплав применяется для изготовления фильтрующих элементог стаповок для очистки водорода.
Свойства предложенного сплава в сравнении
10 с известным приведены в таблице.
Сплав обладает высокими технологическими свойствами. Повышенная пластичность при комнатной температуре позволяет получать из него холодной прокаткой и волочением ленту
15 и тонкостенные трубки.
250457
Предмет изобретения
° °
Составитель Л, Сидлина
Редактор А. Ю. Пейсоченко Техред Л. К. Малова Корректор А. П. Васильева
Заказ 3546j!8 Тираж 480 Подписное
Е1НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
1. Сплав на основе палладия, содержащий серебро и бор, orëè÷àfoùèéñÿ тем, что, с целью повышения физико-механических свойств, в него введен рутений при следующем соотношении компонентов, в в: серебро 23 — 26 бор 0,1 — 0,25 рутений 0,1 — 0,5 палладий о стальное
2. Применение сплава по п. 1 для изготовления фильтрующих элементов установок для очистки водорода.
