Патент ссср 250526
Иллюстрации
Реферат

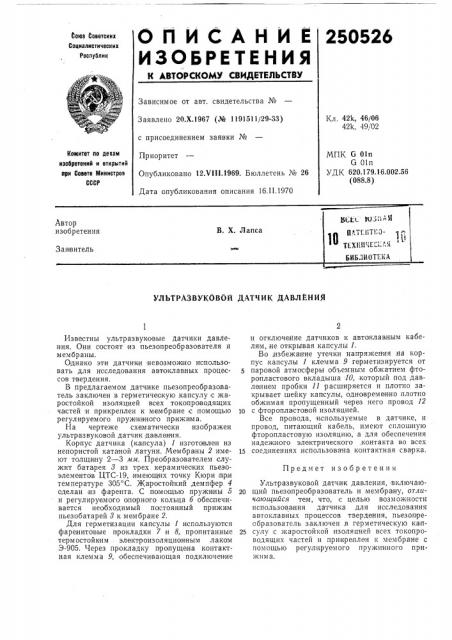

ОГ1ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
250526 боюа Советскик
Социалистических Республик
Зависимое от авт, свидетельства №
Кл. 42k, 46/06
421с, 49 "02
Заявлено 20.Х.1967 (№ 1191511/29-33) с присоединением заявки №
Приоритет
Опубликовано 12.VIII.1969. Бюллетень № 26
Дата опубликования описания 16.11.1970
Комитет ло девам иаоорвтеиий и открытий ври Совете Мииистров
СССР
МПК С 01п
G 01п
УДК 6201?916 002 56 (088.8) УЛЬГРАЗВУКОВОЙ ДАТт1ИК ДАВЛЕНИЯ
jr и отключение датчиков к автоклавным кабелям, не открывая капсулы 1.
Во избежание утечки напряжения .на корпус,капсулы 1 клемма 9 герметизируется от паровой атмосферы объемным обжатием фторопластового вкладыша 10, который под давлением пробки 11 расширяется и плотно закрывает шейку капсулы, одновремвнно плотно обжимая пропущенный через него провод 12
10 с фторопласто вой изоляцией.
Все провода, используемые в датчике, и провод, питающий кабель, имеют сплошяую фторопластовую изоляцию, а для обеспечения надежного электрического контакта во всех
j5 соединениях использова HB контактная сварка.
Ультразвуковой датчик давления, включаю20 щий пьезопреобразователь и мембра ну, отличающийся тем, что, с целью возможности использования датчика для исследования
BBToKJIBBHbIx процессов твердения, пьезопреобразователь заключен,в герметическую кап25 сулу с жаростойкой изоляцией всех токопроводящих частей и прикре,пле н к мембране с помощью peI yJIHpyeмого пружинного прижим а.
Известны ультразвуковые датчики давления. Они состоят из пьезопреобразователя и мембраны.
GgiHBKo эти датчики невозмож|но и спользовать для исследования автоклавных процессов тверде,ния.
В предлагаемом датчике пьезопреобразователь заключен в герметическую капсулу с жаpoIcToHKoH изоляцией всех токопроводящих ча стей и прикреплен к мембране с помощью регулируемого пружин ного прижима.
На чертеже схематически изображен ультразвуковой датчик давления.
Корпус датчика (капсула) 1 изготовлен из непористой катаной латуни. Мембраны 2 имеют толщи|ну 2 — 3 м и. Преобразователем служит батарея 8 из трех керамических пьезоэлементов ЦТС-19, имеющих точку Кюри прои температуре 305"С. Жаростойкий демпфер 4 сделан из фарента. С помощью пружины 5 и регулируемого опорного кольца б обеспечивается необходимый постоянный прижим пьезобатарей 8 к мембране 2.
Для герметизации капсулы 1 используются фаренитовые прокладки 7 и 8, пропитанные терм остойкиM . электроизоляционным лаком
Э-905. Через прокладку пропущена контактная клемма 9, обеспечи вающая подключение
Предмет изобретения
250526
Заказ 3637/4 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4!5
Типография, пр. Сапунова, 2
Составитель Т. Йурышева
Редaкaоp Э. Н. Шибаева Тскред T. П. Курилко
Корректоры: E. Ласточкина и А, Абрамова
