Картриджи бритвенных приборов с множеством массивов

Картриджи бритвенных приборов с множеством массивов

Иллюстрации

Показать все

Реферат

Область применения

Настоящее изобретение относится к бритвенным приборам, и в частности, к картриджам бритвенных приборов, имеющим корпус с удлиненным упругим элементом, контактирующим с кожей и предназначенным для облегчения растяжения кожи в локализованных областях и/или для облегчения ориентирования волос и их прохождения к лезвию для более эффективного бритья.

Уровень техники

Картридж, или лезвийный блок безопасного бритвенного прибора обычно содержит по меньшей мере одно лезвие с режущей кромкой, которым пользователь проводит по поверхности кожи, подлежащей бритью, держась при этом за рукоятку, к которой прикреплен картридж бритвенного прибора. Картридж может быть установлен на рукоятку с возможностью его снятия, что позволяет заменить картридж на новый, когда острота лезвия уменьшилась до неприемлемого уровня; или же картридж может быть неразъемно прикреплен к рукоятке, и в этом случае подразумевается, что при затуплении лезвия (лезвий) весь бритвенный прибор должен быть выброшен. Наличие крышки и защитного элемент картриджа может способствовать формированию так называемой «бреющей геометрии» прибора, то есть параметров, определяющих ориентацию лезвия и его положение относительно кожи в процессе бритья, что в свою очередь может значительно влиять на скорость и качество бритья, то есть на общую эффективность бритвенного прибора. Защитный элемент может быть в целом жестким, например, может быть выполнен за единое целое с рамой или платформой, которая является опорой для лезвий.

Защитные элементы имеются во многих типах бритвенных приборов и предназначены для растяжения кожи, однако используемые защитные элементы часто имеют и недостаток, заключающийся в том, что они заставляют волосы ложиться на кожу. Характер взаимодействия таких защитных элементов с волосами аналогичен эффекту от прокатки тяжелого катка по траве перед тем, как газон собираются косить. В данном случае траву, подобно волосам на коже, невозможно будет эффективно скосить, если ее обратно не поднять так, чтобы она была ориентирована в целом перпендикулярно плоскости лезвий косилки. Скорость роста волос значительно варьирует, и зависит как от индивидуальных особенностей организма, так и от участка тела, на котором сбриваются волосы. Как правило, короткими считаются волосы, выросшие в течение 24 часов с момента предыдущего бритья. Обычные бритвенные приборы, как правило, достаточно эффективно сбривают короткие волосы, потому что короткие волосы достаточно жесткие и в целом ориентированы перпендикулярно лезвию. По мере отрастания волосы начинают изгибаться и ложиться на поверхность кожи, то есть принимать ориентацию, в целом параллельную плоскости лезвия. По этой причине обычные бритвенные приборы менее эффективны в срезании длинных волос, вследствие указанной выше параллельной ориентации волос, в результате чего лезвие обычного бритвенного прибора будет срезать длинные волосы в направлении, не перпендикулярном волосу, а все больше приближающемся к параллельному, так как срез происходит параллельно поверхности кожи. По некоторым волосам, тем, что практически полностью лежат на поверхности кожи, лезвие бритвенного прибора может проходить, совсем их не срезая. При попытке сбрить волосы с таких участков кожи, на которых волосы не сбриваются, или сбриваются недостаточно тщательно, пользователю приходится многократно проходить бритвенным прибором по одному и тому же участку кожи, что вызывает сильное раздражение данных участков.

Воплощения настоящего изобретения могут обеспечивать одно или более из следующих преимуществ. Должная ориентация волос и локализованное в определенных областях растяжение кожи могут быть достигнуты не в ущерб общему растяжению кожи. Кроме того, можно ожидать, что различные воплощения настоящего изобретения будут обеспечивать меньшее выщипывание кусочков кожи, более тщательное бритье, лучшие осязательные ощущения во время бритья и улучшение общего комфорта бритья. Прочие преимущества и черты настоящего изобретения будут ясны из нижеследующего подробного описания, а также из формулы изобретения.

Сущность изобретения

В одном из воплощений изобретения предлагается картридж бритвенного прибора, имеющий корпус, имеющий проксимальную концевую часть, дистальную концевую часть и одно или более лезвий, установленных в корпусе. С проксимальной концевой частью корпуса соединен удлиненный упругий элемент, контактирующий с кожей. Удлиненный упругий элемент, контактирующий с кожей, имеет ориентирующий массив из элементов, контактирующих с кожей, содержащих структуры из одного или более гибких выступов, вступающих в зацепление с кожей, в целом перпендикулярных одному или более лезвиям и образующих множество открытых каналов, способствующих в целом беспрепятственному прохождению волос к одному или более лезвиям во время бритья. Удлиненный упругий элемент, контактирующий с кожей, имеет также по меньшей мере один дополнительный массив элементов, контактирующих с кожей, имеющий структуру, отличную от структуры ориентирующего массива контактирующих с кожей элементов.

В другом воплощении изобретения предлагается картридж бритвенного прибора, имеющий корпус и одно или более лезвий, установленных в корпусе. С корпусом соединен удлиненный упругий элемент, контактирующий с кожей. Удлиненный упругий элемент, контактирующий с кожей, имеет проксимальную концевую часть и дистальную концевую часть. Между дистальной концевой частью и проксимальной концевой частью расположена пара латеральных массивов контактирующих с кожей элементов. В дистальной концевой части удлиненного упругого элемента, контактирующего с кожей, между парой латеральных массивов контактирующих с кожей элементов расположен ориентирующий массив контактирующих с кожей элементов. Ориентирующий массив контактирующих с кожей элементов включает множество гибких выступов, вступающих в зацепление с кожей, в целом перпендикулярных одному или более лезвиям и образующих множество открытых каналов, способствующих в целом беспрепятственному прохождению волос к одному или более лезвиям во время бритья.

Еще в одном воплощении изобретения предлагается способ срезания волос, обеспечивающий более тщательное и удобное бритье. Способ срезания волос содержит следующие этапы. Обеспечивают картридж бритвенного прибора, в котором имеются по меньшей мере одно лезвие и удлиненный упругий элемент, контактирующий с кожей. Первую область кожи, расположенную перед лезвием, растягивают с помощью удлиненного упругого элемента, контактирующего с кожей. Множество волос, находящихся позади первой растянутой области кожи, ориентируют с помощью удлиненного упругого элемента, контактирующего с кожей, в результате чего волосы ориентируются в целом перпендикулярно по меньшей мере одному лезвию. С помощью удлиненного упругого элемента, контактирующего с кожей, растягивают еще один участок кожи, находящийся сбоку по отношению к ориентированным волосам. В целом ориентированные волосы срезают одним или более лезвиями.

При необходимости некоторые воплощения могут дополнительно включать один или более удлиненных вырезов, предназначенных для улучшения ориентации волос относительно одного или более лезвий. Некоторые воплощения могут дополнительно включать ограничительный элемент, контактирующий с кожей, расположенный на корпусе и имеющий множество в целом жестких выступов для обеспечения лучшего ориентирования волос.

Краткое описание чертежей

Фиг.1. Вид сверху одного из возможных воплощений бритвенного прибора в соответствии с настоящим изобретением.

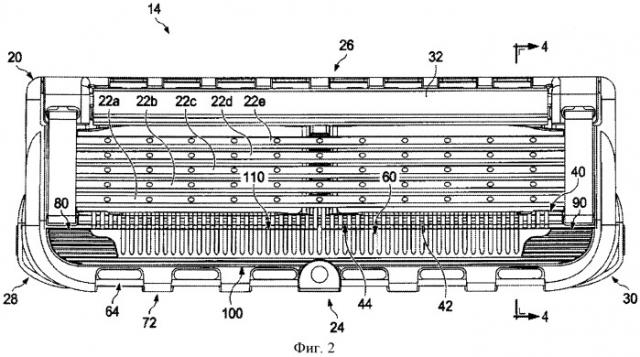

Фиг.2. Увеличенный вид сверху картриджа бритвенного прибора, изображенного на фиг.1.

Фиг.3. Вид сверху удлиненного упругого элемента, контактирующего с кожей, картриджа, изображенного на фиг.2.

Фиг.4А. Увеличенный местный вид картриджа, изображенного на фиг.2.

Фиг.4В Увеличенное местное сечение картриджа, изображенного на фиг.2, по плоскости 4-4.

Фиг.5А. Аксонометрический вид удлиненного упругого элемента, контактирующего с кожей, изображенного на фиг.3.

Фиг.5В. Вид снизу удлиненного упругого элемента, контактирующего с кожей, изображенного на фиг.3.

Фиг.5С. Вид справа удлиненного упругого элемента, контактирующего с кожей, изображенного на фиг.3.

Фиг.5D. Вид слева удлиненного упругого элемента, контактирующего с кожей, изображенного на фиг.3.

Фиг.5Е. Вид спереди удлиненного упругого элемента, контактирующего с кожей, изображенного на фиг.3.

Фиг.5F. Вид сзади удлиненного упругого элемента, контактирующего с кожей, изображенного на фиг.3.

Подробное описание изобретения

На фиг.1 представлен бритвенный прибор 10 в соответствии с одним из воплощений настоящего изобретения, имеющий рукоятку 12 и картридж 14. В некоторых воплощениях картридж 14 может быть выполнен с возможностью его снятия и удаления с рукоятки 12. В различных воплощениях картридж 14 может быть установлен на рукоятку 12 фиксировано или с возможностью вращения относительно нее. Картридж 14 может также включать соединительный элемент 16, на который картридж 14 установлен с возможностью вращения вокруг оси вращения. Соединительный элемент 16 может включать основание 18, связанное с рукояткой 12. Картридж 14 может включать корпус 20, несущий одно или более лезвий 22, крышку 32 и удлиненный упругий элемент 60, контактирующий с кожей. Одно или более лезвий 22 могут быть установлены в корпусе 20 и закреплены парой зажимов 34а и 34b. Для крепления лезвий 22 к корпусу 20 могут использоваться и прочие способы, известные сведущим в данной области техники, включая, но не ограничиваясь ими: обмотку проволокой, холодное формование, само-расклинивающееся соединение горячую, многоэтапное формование и адгезивное скрепление. Корпус 20 может включать контактирующий с кожей ограничительный элемент 40, расположенный в непосредственной близости с удлиненным упругим элементом 60, контактирующим с кожей. Контактирующий с кожей ограничительный элемент 40, как показано на фиг.1, имеет в целом прямоугольное поперечное сечение, однако возможны и многие другие формы его поперечного сечения, такие, как, например, круглая, квадратная, треугольная или овальная. Как будет более подробно описано ниже, удлиненный упругий элемент 60, контактирующий с кожей, может иметь несколько отдельных массивов контактирующих с кожей элементов, облегчающих локализованное растяжение кожи и/или ориентирование волос. Удлиненный упругий элемент 60, контактирующий с кожей, может использоваться в сочетании с контактирующим с кожей ограничительным элементом 40 или независимо от наличия последнего.

На фиг.2 показан вид сверху картриджа 14. Корпус 20 может иметь проксимальную концевую часть 24, дистальную концевую часть 26, первую латеральную концевую часть 28 и вторую латеральную концевую часть 30. На дистальной концевой части 26 корпуса 20 может быть закреплена крышка 32, которая может включать смазывающую полоску. Контактирующий с кожей ограничительный элемент 40 может быть расположен в проксимальной концевой части 24 корпуса 20, в непосредственной близости к первому лезвию 22а и удлиненному упругому элементу 60, контактирующему с кожей. Каждое из лезвий 22а-22е может иметь режущую кромку, срезающую волосы, приходящие к ним от контактирующего с кожей ограничительного элемента 40. Кромка первого лезвия 22а может отстоять от контактирующего с кожей ограничительного элемента 40 на расстояние от примерно 0,40 мм, 0,50 мм или 0,60 мм до примерно 0,75 мм, 1,25 мм или 1,5 мм. В конструкции картриджа могут быть предусмотрены и иные значения расстояния между контактирующим с кожей ограничительным элементом 40 и кромкой первого лезвия 22а, в том числе и большие, и меньшие упомянутых выше. Так, например, расстояние между контактирующим с кожей ограничительным элементом 40 и кромкой первого лезвия 22а может быть меньше, чем примерно 0,05 мм, и даже контактирующий с кожей ограничительный элемент 40 может касаться кромки первого лезвия 22а для обеспечения большей безопасности бритья.

Контактирующий с кожей ограничительный элемент 40 может быть протяженным в продольном направлении от первой латеральной части 28 ко второй латеральной части 30 корпуса 20. Вдоль контактирующего с кожей ограничительного элемента 40, в целом перпендикулярно первому лезвию 22а может быть протяженным множество в целом жестких выступов 42. В целом жесткие выступы 42 могут быть выполнены за единое целое с контактирующим с кожей ограничительным элементом 40, или выполнены отдельно и впоследствии прикреплены к нему. В целом жесткие выступы 42 могут быть пространственно разнесены друг от друга, образуя открытые каналы 44. В целом жесткие выступы 42 могут быть расположены вдоль существенной части длины контактирующего с кожей ограничительного элемента 40. В качестве альтернативы, в целом жесткие выступы 42 могут быть протяженными только вдоль определенных частей контактирующего с кожей ограничительного элемента 40, например, в его средней части или в латеральных концевых частях 28 и 30. Наличие большего количества в целом жестких выступов 42 вдоль длины контактирующего с кожей ограничительного элемента 40 может обеспечивать лучшее распределение сил, приложенных к поверхности кожи со стороны контактирующего с кожей ограничительного элемента 40, особенно если контактирующий с кожей ограничительный элемент 40 изготовлен из в целом жесткого материала. В некоторых воплощениях контактирующий с кожей ограничительный элемент 40 может иметь от примерно 20, 30 или 40 до примерно 60, 70 или 80 в целом жестких выступов 42, в зависимости от длины контактирующего с кожей ограничительного элемента 40 и шага между выступами. Наличие большего количества в целом жестких выступов 42 может также обеспечивать прохождение между соседними в целом жесткими выступами 42 большего количества волос, что в свою очередь может увеличивать число волос, должным образом ориентированных перед тем, как они попадут к первому лезвию 22а. В целом жесткие выступы 42 могут быть расположены с шагом от примерно 0,20 мм, 0,40 мм или 0,60 мм до примерно 0,8 мм, 1,0 мм или 1,2 мм.

Контактирующий с кожей ограничительный элемент 40 может быть выполнен за единое целое с корпусом 20, или может быть прикреплен к корпусу 20 с помощью способов механического, термического или химического скрепления. Контактирующий с кожей ограничительный элемент 40 может быть изготовлен способом инжекционного формования из полужесткого полимерного материала. Изготовление данного элемента из тугого или жесткого материала может способствовать сохранению корпусом 20 постоянной геометрии в процессе бритья и усиливать способность в целом жестких выступов 42 поднимать и ориентировать волосы. Контактирующий с кожей ограничительный элемент 40 может иметь жесткость, достаточную для того, чтобы в целом жесткие выступы 42 не гнулись или не изгибались при обычных условиях бритья, что негативно влияло бы на бреющую геометрию прибора. В некоторых воплощениях контактирующий с кожей ограничительный элемент 40 может быть сформован из того же материала, что и корпус 20, например, из материала Noryl™ (смесь полифенилен-оксида и полистирола, разработан General Electric Plastics (в настоящее время SABIC Innovative Plastics)). Контактирующий с кожей ограничительный элемент 40 может быть сформован и из прочих полужестких полимеров, имеющих твердость по шкале Шора «А» от примерно 50, 60 или 70 до примерно 90, ПО или 120. В альтернативных воплощениях может использоваться сегментный картридж с динамической гибкостью, в котором могут иметься несколько контактирующих с кожей ограничительных элементов 40, в каждом из которых имеется один или более в целом жестких выступов 42.

В проксимальной концевой части 24 корпуса 30, в непосредственной близости с контактирующим с кожей ограничительным элементом 40, может быть расположен удлиненный упругий элемент 60, контактирующий с кожей. Удлиненный упругий элемент 60, контактирующий с кожей, может быть протяженным в продольном направлении от первой латеральной концевой части 28 ко второй латеральной концевой части 30 корпуса 20. Контактирующий с кожей ограничительный элемент 40 и удлиненный упругий элемент 60, контактирующий с кожей, могут касаться друг друга, или могут быть пространственно разнесены друг от друга. Первая проксимальная концевая часть 72 удлиненного упругого элемента 60, контактирующего с кожей, может образовывать набор проемов 64, протяженных через весь удлиненный упругий элемент 60, контактирующий с кожей. Как будет более подробно описано ниже, проемы 64 могут способствовать удалению излишков вспомогательного средства для бритья из картриджа 14.

Удлиненный упругий элемент 60, контактирующий с кожей, может содержать множество различимых друг от друга массивов контактирующих с кожей элементов, которое может включать один или более латеральных массивов 80 и 90 контактирующих с кожей элементов, удлиненный массив 100 контактирующих с кожей элементов и ориентирующий массив 110 контактирующих с кожей элементов. Массивы 80, 90, 100 и 110 контактирующих с кожей элементов могут иметь разную форму, размеры и геометрию. В частности, массивы 80, 90, 100 и 110 могут быть выполнены в форме бугорков или сегментов ребер, пространственно разнесенных или связанных друг с другом. Массивы 80, 90, 100 и 110 контактирующих с кожей элементов могут также содержать различные структуры, или могут быть ориентированы под различными углами к лезвиям, например, могут быть расположены в виде зигзагообразных структур, в виде шевронов, в елочку или в шахматном порядке. Массивы 80, 90, 100 и 110 контактирующих с кожей элементов могут быть также выполнены в виде пространственно разнесенных сегментов ребер, расположенных рядами, ориентированными в целом параллельно лезвиям, или рядами, параллельными и перпендикулярными лезвиям.

В некоторых воплощениях удлиненный упругий элемент 60, контактирующий с кожей, может быть выполнен способом многоэтапного инжекционного формования по корпусу 20, или совместного инжекционного формования с корпусом 20, однако могут использоваться и иные способы их сборки друг с другом, например, адгезивное скрепление, ультразвуковая сварка или с помощью механических элементов крепления. Удлиненный упругий элемент 60, контактирующий с кожей, и массивы 80, 90, 100 и 110 контактирующих с кожей элементов могут иметь твердость по шкале Шора «А» от примерно 20, 30 или 40 до примерно 50, 60 или 70. Удлиненный упругий элемент 60, контактирующий с кожей, и массивы 80, 90, 100 и 110 контактирующих с кожей элементов могут быть изготовлены из термопластических эластомеров (ТПЭ) или каучуков; не ограничивающие примеры подходящих материалов могут включать силиконы, натуральный каучук, бутиловый каучук, нитриловый каучук, стирол-бутадиеновый каучук, термопластические эластомеры на основе стирол-бутадиен-стирола или стирол-этилен-бутадиен-стирола (например, Kraton), термопластические эластомеры на основе полиэфиров (например, Hytrel), термопластические эластомеры на основе полиамидов (например, Pebax), термопластические эластомеры на основе полиуретана, термопластические эластомеры на основе полиолефинов и смеси из любых упомянутых термопластических эластомеров (например, смесь термопластических эластомеров на основе полиэфира и стирол-этилен-бутадиен-стирола). В некоторых воплощениях удлиненный упругий элемент 60, контактирующий с кожей, и массивы 80, 90, 100 и 110 контактирующих с кожей элементов могут содержать материал Kraiburg НТС 1028/96, НТС 8802/37, НТС 8802/34 или НТС 8802/11 производства KRAIBURG ТРЕ GmbH & Co. KG (Вальдкрайбург, Германия). Более мягкий материал может усиливать растяжение кожи, а также обеспечивать более приятные осязательные ощущения со стороны кожи во время бритья. Более мягкий материал может также скрашивать неприятные ощущения от соприкосновения с кожей более жесткого материала корпуса 20 и/или контактирующего с кожей ограничительного элемента 40 в процессе бритья.

На фиг.3 представлен вид сверху удлиненного упругого элемента 60, контактирующего с кожей. Удлиненный упругий элемент 60, контактирующий с кожей, может включать дистальную концевую часть 70, проксимальную концевую часть 72, первую латеральную концевую часть 74 и вторую латеральную концевую часть 76. Удлиненный упругий элемент 60, контактирующий с кожей, может включать один или более латеральных массивов 80 и 90 контактирующих с кожей элементов. Один из таких латеральных массивов 80 контактирующих с кожей элементов может быть расположен в первой латеральной концевой части 74, а второй латеральный массив 90 контактирующих с кожей элементов может быть расположен во второй латеральной концевой части 76 удлиненного упругого элемента 60, контактирующего с кожей. Латеральные массивы 80 и 90 контактирующих с кожей элементов могут иметь аналогичные структуры, например, в виде одного или более гибких и входящих в зацепление с кожей выступов 82 и 92, протяженных в целом параллельно лезвиям. Один из таких латеральных массивов 80 контактирующих с кожей элементов может иметь длину L₁, протяженную от первой латеральной концевой части 74 в сторону ко второй латеральной концевой части 76. В различных воплощениях длина L₁ может составлять от примерно 0,5 мм, 1 мм или 3 мм до примерно 5 мм, 7 мм, 9 мм. Второй латеральный массив 90 контактирующих с кожей элементов может иметеь длину L₂, протяженную от второй латеральной концевой части 76 в сторону к первой латеральной концевой части 74. В некоторых воплощениях значения длин L₁ и L₂ могут в сущности совпадать друг с другом, например, длина L₂ может составлять от примерно 0,5 мм, 1 мм или 3 мм до примерно 5 мм, 7 мм, 9 мм. Протяженность латеральных массивов вдоль длин L₁ и L₂ может способствовать большему растяжению кожи в непосредственной близости к первой и второй латеральным концевым частях 74 и 76 по отношению к растяжению кожи в области между первой и второй латеральными концевыми частями 74 и 76. Сила, приложенная со стороны удлиненного упругого элемента 60, контактирующего с кожей, к поверхности кожи, может быть не одинаковой по всей его длине. Дополнительное растяжение кожи в непосредственной близости к первой и второй латеральным концевым частям 74 и 76 удлиненного упругого элемента 60, контактирующего с кожей, может требоваться для обеспечения более равномерного профиля растяжения кожи по длине удлиненного упругого элемента 60, контактирующего с кожей. Более равномерный профиль растяжения кожи может способствовать более тщательному и комфортному бритью вдоль всей длины картриджа 14, а не только в отдельных участках картриджа 14.

Удлиненный массив 100 контактирующих с кожей элементов может быть расположен в проксимальной концевой части 72 удлиненного упругого элемента 60, контактирующего с кожей, и может быть протяженным от первой латеральной концевой части 74 ко второй латеральной концевой части 76. Удлиненный массив 100 контактирующих с кожей элементов может быть сплошным с одним или более латеральными массивами 80 и 90 контактирующих с кожей элементов и может иметь сходную с ними структуру, например, в виде одного или более гибких, входящих в зацепление с кожей выступов 102, протяженных в целом параллельно друг другу и/или лезвиям. В качестве альтернативы, удлиненный массив 100 контактирующих с кожей элементов может иметь разрывы при переходе в латеральные массивы 80 и 90 контактирующих с кожей элементов, и может иметь отличную от них структуру. Удлиненный массив 100 контактирующих с кожей элементов может быть расположен в целом в одной плоскости с боковыми массивами 80 и 90 контактирующих с кожей элементов, что будет обеспечивать более равномерное растяжение кожи. Так, например, если бы плоскость удлиненного массива 100 контактирующих с кожей элементов была расположена ниже плоскости латеральных массивов 80 и 90 контактирующих с кожей элементов, то удлиненный массив 100 контактирующих с кожей элементов не обеспечивал бы осязательного ощущения со стороны кожи, или не прикладывал бы к коже усилия, достаточного для ее растяжения. Недостаточное растяжение кожи между первой и второй латеральными концевыми частями 74 и 76 может привести к более частым выщипываниям кожи и менее гладкому бритью. Удлиненный массив 100 контактирующих с кожей элементов может иметь длину L₃, протяженную от первой латеральной концевой части 74 ко второй латеральной концевой части 76. В некоторых воплощениях L₃ может быть больше, чем L₁ или L₂, например, L₃ может составлять от примерно 20 мм, 25 мм или 30 мм до примерно 35 мм, 45 мм или 55 мм.

Ориентирующий массив 110 контактирующих с кожей элементов может быть расположен в дистальной концевой части 70 удлиненного упругого элемента 60, контактирующего с кожей, в непосредственной близости к удлиненному массиву 100 контактирующих с кожей элементов и между латеральными массивами 80 и 90. Ориентирующий массив 110 контактирующих с кожей элементов может иметь длину L₄, протяженную между первой латеральной концевой частью 74 и второй латеральной концевой частью 76. В некоторых воплощениях L₄ может быть больше, чем L₁ или L₂, например, значение L₄ может составлять от примерно 10 мм, 15 мм или 20 мм до примерно 30 мм, 40 мм или 50 мм. Ориентирующий массив 110 контактирующих с кожей элементов может иметь структуру, отличную от структур латеральных массивов 80 и 90 контактирующих с кожей элементов или удлиненного массива 100 контактирующих с кожей элементов. Так, например, ориентирующий массив 110 контактирующих с кожей элементов может включать множество гибких, входящих в зацепление с кожей выступов 112, в целом перпендикулярных лезвиям и образующих множество открытых каналов 114, облегчающих прохождение волос от удлиненного массива 100 контактирующих с кожей элементов к одному или более лезвиям в процессе бритья, и ориентирование в нужном направлении. Гибкие, входящие в зацепление с кожей выступы 112 могут быть расположены в целом вдоль существенной части длины удлиненного упругого элемента 60, контактирующего с кожей, например, ориентирующий массив 110 контактирующих с кожей элементов может быть расположен вдоль от примерно 65%, 75% или 85% до примерно 90%, 95% или 100% суммарной длины удлиненного упругого элемента 60, контактирующего с кожей. И хотя на чертеже ориентирующий массив 110 контактирующих с кожей элементов показан как расположенный вдоль существенной части длины удлиненного упругого элемента 60, контактирующего с кожей, возможны и другие варианты его конструкции, определяемые требуемым уровнем и локализацией растяжения кожи и ориентирования волос.

Число гибких, входящих в зацепление с кожей выступов 112 вдоль длины удлиненного упругого элемента 60, контактирующего с кожей, может быть различным; например, ориентирующий массив 110 контактирующих с кожей элементов может в сумме иметь от примерно 30, 40 или 50 до примерно 60, 80 или 100 гибких, входящих в зацепление с кожей выступов 112, причем число данных элементом может быть меньшим или большим указанных диапазонов, в зависимости от шага между ними и длины L4 ориентирующего массива 110 контактирующих с кожей элементов. Гибкие, входящие в зацепление с кожей выступы 112 могут быть расположены с тем же шагом, что и в целом жесткие выступы 42, описанные выше. В некоторых воплощениях гибкие, входящие в зацепление с кожей выступы 112 могут быть расположены с шагом от примерно 0,20 мм, 0,40 мм или 0,60 мм до примерно 0,8 мм, 1,0 мм или 1,2 мм. Большее число гибких, входящих в зацепление с кожей выступов 112 может обеспечивать большую суммарную площадь их контакта с поверхностью кожи, что может увеличивать растяжение кожи, а также обеспечивать более приятное осязательное ощущение у пользователя. Гибкие, входящие в зацепление с кожей выступы 112 могут также облегчать должное ориентирование волос в требуемом направлении перед лезвиями. В некоторых воплощениях гибкие, входящие в зацепление с кожей выступы 112 могут не растягивать кожу в такой же степени, как гибкие, входящие в зацепление с кожей выступы 82 и 92. Основной функцией ориентирующего массива 110 контактирующих с кожей элементов может быть ориентирование волос в нужном направлении и предотвращение их перегибов, поэтому ориентирующий массив 110 контактирующих с кожей элементов может и не обеспечивать оптимального растяжения кожи, как это делают латеральные массивы 80 и 90 контактирующих с кожей элементов. Удлиненный массив 100 контактирующих с кожей элементов может обеспечивать дополнительное необходимое растяжение кожи в направлении к центру удлиненного упругого элемента 60, контактирующего с кожей, и это может быть своего рода дополнительной компенсацией, обеспечивающей более равномерное растяжение кожи вдоль длины удлиненного упругого элемента 60, контактирующего с кожей.

На фиг.4А представлен увеличенный местный вид сверху картриджа 14. Обычные защитные элементы имеют только одну структуру, которая является или перпендикулярной по отношению к направлению бритья (что не оптимально для растяжения кожи), или параллельной направлению бритья (что не оптимально с точки зрения ориентирования волос в нужном направлении и может приводить к удалению слишком большого количества вспомогательного средства для бритья). Удлиненный упругий элемент 60, контактирующий с кожей, имеет несколько отличных друг от друга массивов 80, 90, 100 и 110 контактирующих с кожей элементов, которые могут использоваться совместно с контактирующим с кожей ограничительным элементом 40 для достижения оптимального баланса между растяжением кожи и должным ориентированием волос. Так, например, ориентирующий массив 110 контактирующих с кожей элементов может иметь длину, ширину, ориентацию или структуру, отличные от соответствующих характеристик удлиненного массива 100 контактирующих с кожей элементов или латеральных массивов 80 и 90 контактирующих с кожей элементов для обеспечения оптимального ориентирования волос. В некоторых воплощениях ориентирующий массив 100 контактирующих с кожей элементов может иметь длину, ширину, ориентацию или структуру, отличные от соответствующих характеристик латеральных массивов 80 и 90 контактирующих с кожей элементов для обеспечение переменного локального растяжения кожи и снижения числа волос, остающихся прижатыми к коже непосредственно перед лезвиями.

При скольжении картриджа 14 по поверхности кожи в процессе бритья удлиненный массив 100 контактирующих с кожей элементов может производить предварительное растяжение кожи и направлять излишки вспомогательного средства для бритья к проемам 64. Проемы 64 могут действительно удалять излишки вспомогательного средства для бритья из области кожи, подвергаемой бритью, а не толкать его к лезвиям. Последнее особенно нежелательно, так как излишки средства для бритья могут загораживать лезвия и удлиненный упругий элемент 60, контактирующий с кожей. Вспомогательное средство для бритья, грязь, обрезки волос и прочие частицы могут застревать вокруг ограничительного элемента 40, контактирующего с кожей, удлиненного упругого элемента 60, контактирующего с кожей, и вокруг лезвий. Излишки вспомогательного средства для бритья, грязь, обрезки волос и прочие частицы являются еще большей проблемой для пользователей, бреющихся менее часто, так как более длинные волосы еще более склонны к застреванию, и их еще труднее удалить при ополаскивании прибора. На застрявшие длинные волосы еще быстрее набиваются другие волосы, средство для бритья и грязь. Застрявшие обрезки волос и излишки вспомогательного средства для бритья могут ухудшать способность удлиненного упругого элемента 60, контактирующего с кожей, растягивать кожу. Застрявшие обрезки волос и излишки вспомогательного средства для бритья могут также ухудшать способность контактирующего с кожей ограничительного элемента 40 и удлиненного упругого элемента 60, контактирующего с кожей, ориентировать волосы в нужном направлении для тщательного бритья. Если картридж 14 тщательно не ополаскивать, лезвия не будут хорошо срезать волосы, что может приводить к порезам, выщипываниям кожи, большому количеству остающихся несрезанными волос, то есть к общему снижению эффективности бритья, которое потребует проведения картриджем 14 по коже пользователя большего числа раз. За счет выполнения в удлиненном упругом элементе 60, контактирующем с кожей, проемов 64 может быть повышена эффективность картриджа 14, так как будут удаляться излишки вспомогательного средства для бритья, обрезки волос и прочие частицы, которые могут ухудшать функционирование лезвий и удлиненного упругого элемента 60, контактирующего с кожей.

Удлиненный массив 100 контактирующих с кожей элементов может иметь ширину W₁, протяженную в целом от проемов 64 до ориентирующего массива 110 контактирующих с кожей элементов. В определенных воплощениях ширина W₁ удлиненного массива 100 контактирующих с кожей элементов может составлять от примерно 0,25 мм, 0,5 мм или 0,75 мм до примерно 1 мм, 2 мм или 3 мм. Поскольку удлиненный массив 100 контактирующих с кожей элементов расположен в проксимальной концевой части 72 удлиненного упругого элемента 60, контактирующего с кожей, удаляется только излишек вспомогательного средства для бритья, и на поверхности кожи и на волосах остается тонкий слой вспомогательного средства для бритья. Когда волосы подходят к ориентирующему массиву 110 контактирующих с кожей элементов, на них остается достаточное количество вспомогательного средства для бритья для обеспечения тщательного и комфортного бритья. Обычные защитные элементы могут захватывать волосы и прижимать их к поверхности кожи настолько, что при попадании к первому лезвию (не показано) они будут лежать практически вровень с поверхностью кожи. Если волосы застрянут внутри защитного элемента или под ним, они не будут должным образом поданы к лезвию (лезвиям), в результате чего лезвие может не срезать такие волосы, или срезать их вдоль. Ориентированный перпендикулярно поверхности кожи волос с гораздо большей вероятностью будет тщательно срезан лезвием, чем волос, лежащий на коже в целом параллельно лезвию. В некоторых воплощениях толщина W₁ может быть сведена к минимуму для уменьшения упомянутого эффекта прижатия волос к поверхности кожи.

Гибкие, входящие в зацепление с кожей выступы 112 и удлиненный массив 100 контактирующих с кожей элементов могут быть пространственно разнесены, так что между ними образуется первый удлиненный зазор 106. Первый удлиненный зазор 106 может быть протяженным в целом вдоль всей длины ориентирующего массива 110, но при необходимости может быть и короче. Удлиненный массив 100 контактирующих с кожей элементов может захватывать волосы и прижимать их вдоль поверхности кожи. Первый удлиненный зазор 106 может облегчать высвобождение волос, лежащих на поверхности кожи, и их возврат в более перпендикулярную ориентацию по отношению к поверхности кожи при подходе волос к ориентирующему массиву 110 контактирующих с кожей элементов. Первый удлиненный зазор 106 может иметь ширину от примерно 0 мм, 0,1 мм или 0,2 мм до примерно 0,3 мм, 0,4 мм или 0,5 мм. В некоторых воплощениях первый удлиненный зазор 106 может быть непрерывно протяженным вдоль длины ориентирующего массива 110 контактирующих с кожей элементов, в то время как в других воплощениях первый удлиненный зазор 106 может включать сегменты, протяженные прерывистым образом вдоль длины ориентирующего массива 110 контактирующих с кожей элементов.

Гибкие, входящие в зацепление с кожей выступы 112 могут иметь в целом прямоугольную или продолговатую форму, с передней частью 116 и задней частью 118. Передняя часть 116 может быть скошена, скруглена, или иметь фаску для подачи волос, как через воронку, к лезвиям и сведения к минимум числа волос, которые могут застрять под гибкими, входящими в зацепление с кожей выступами 112. Каналы 114, а также ориентация гибких, входящих в зацепление с кожей выступов 112, могут поддерживать наличие на поверхности кожи и волос достаточного количества вспомогательного средства для бритья. Достаточное количество такого средства необходимо для усиления смачивания волос и уменьшения трения при срезании волос лезвием (лезвиями). Каналы 114 открыты, в результате чего они обеспечивают сквозное прохождение вспомогательного средства для бритья, а не работают, как скребок, который удалял бы слишком большое количество вспомог
