Способ и устройство для снижения содержания бензола в бензине при алкилировании разбавленным этиленом
Иллюстрации
Показать всеИзобретение относится к способу алкилирования бензола этиленом. Способ включает: обеспечение разбавленного потока этилена, содержащего между 5 и 50 масс.% этилена; обеспечение потока бензола, содержащего по крайней мере 3 масс.% толуола и по крайней мере 20 масс.% парафинов; взаимодействие потока разбавленного этилена и потока бензола с катализатором алкилирования, содержащим UZM-8; и превращение по крайней мере 20% бензола в сырьевом потоке в алкилбензол. Также изобретение относится к устройству для алкилирования бензола этиленом. Использование настоящего изобретения позволяет устранить использование отгонной колонны реформата, что приводит к существенным эксплуатационным и капитальным сбережениям. 2 н. и 8 з.п. ф-лы, 3 пр., 3 ил.
Реферат
Область техники, к которой относится изобретение
Область изобретения относится к способу и устройству для алкилирования бензола в потоке нафты разбавленным этиленом. Алкилированный продукт может быть использован в качестве моторного топлива.
Уровень техники
Осушенный газ представляет собой общее название для потока отходящего газа из установки крекинга с псевдоожиженным катализатором, который содержит все газы с точками кипения этана и ниже. Поток отходящего газа сжимают, чтобы удалить настолько много С3 и С4 газов, насколько это возможно. Также в значительной степени абсорбируют серу из потока отходящего газа в скруббере, который использует аминовый абсорбент. Оставшийся поток известен в качестве осушенного газа FCC. Обычный поток осушенного газа содержит 5 до 50 масс.% этилена, 10 до 20 масс.% этана, 5 до 20 масс.% водорода, 5 до 20 масс.% азота, 0,05 до 5,0 масс.% монооксида углерода, 0,1 до 5,0 масс.% диоксида углерода и менее чем 0,01 масс.% сероводорода и аммиака, остальное метан.
В настоящее время, осушенный поток газа FCC направляют в горелку в качестве топливного газа. Установка FCC, которая производит 7949 килолитров (50000 баррель) ежедневно может сжечь 181000 кг (200 тонн) осушенного газа, содержащего, например, 36000 кг (40 тонн) этилена в качестве топлива, ежедневно. Поскольку существует значительная разница в цене между топливным газом и продуктами моторного топлива или чистым этиленом, по-видимому, экономически выгодно предпринять попытку извлечь указанный этилен. Однако поток осушенного газа содержит примеси, которые могут отравлять катализаторы, и является настолько разбавленным, что извлечение этилена не является экономически обоснованные при помощи систем улавливания газа.
Существует необходимость для использования разбавленного этилена в нефтезаводских потоках.
Каталитический реформинг является давно установленным способом превращения углеводородов, применяемый в нефтеперерабатывающей промышленности для улучшения октанового качества исходных углеводородных потоков, первичным продуктом реформинга является моторный бензин. В каталитическом реформинге, исходный поток нафты смешивают с потоком рецикла, содержащем водород и приводят во взаимодействие с катализатором в реакционной зоне при температурах около 493° до 510°C (920° до 950°F) и среднем давлении около 1379 до 3792 кПа (200 до 550 фунтов на квадратный дюйм). Обычный исходный поток для каталитического реформинга представляет собой нефтяную фракцию, известную как нафта, и имеющую исходную точку кипения 46°C (115°F) и конечную точку кипения 204°C (400°F).
Способ каталитического реформинга особенно применим для обработки фракции прямогонного бензина, составленной из относительно больших концентраций нафтеновых и по существу неразветвленных парафиновых углеводородов, которые подвергают ароматизации через реакции дегидрирования и/или циклизации. Катализатор «реформирует» (преобразует) молекулярные структуры углеводородов, включенных в сырую нафту, посредством удаления водорода и перераспределения структуры молекул, так чтобы улучшить октановое число нафты. Однако увеличение в октановом числе также понижает жидкий объем нафты, так как специфичная сила тяжести увеличена. Из-за разнообразия соединений в сырой нафте, фактические реакции, которые происходят в каталитическом реформинге, многочисленны. Однако некоторые из многих полученных продуктов представляют собой арильные или ароматические соединения, все из которых проявляют высокие октановые числа. Арильные соединения, получались в зависимости от исходных соединений, которые на нефтеперерабатывающем заводе контролируют при помощи диапазона кипения используемой нафты и источника сырой нефти. «Реформированный» продукт из способа каталитического реформинга, в общем, называют реформатом и часто выделяют в две фракции при помощи традиционных способов дистилляции, легкий реформат, имеющий диапазон кипения от 46° до 121°C (115° до 250°F) и тяжелый реформат, имеющий диапазон кипения от 121° до 204°C (250° до 400°F). Арильные соединения в каждой фракции, таким образом, зависят от своих точек кипения. Более низкокипящие или более легкие арильные соединения, например, бензол, толуол и ксилолы, содержаться в легком реформате, и более высококипящие арильные соединения содержаться в тяжелом реформате.
Концентрация бензола в бензине сейчас регулируется Американским правительством. Mobil Source Air Toxic regulation (MSAT II) требует, чтобы средний уровень бензола в бензине, получаемом с помощью специалиста по нефтепереработке был ниже, чем 0,62 об.%, с максимумом 1,3 об.% в бензине, полученном любым одним специалистом по нефтепереработке. В общем, бензол производят при более высоких уровнях, чем уровень при процессах реформинга и процессах FCC. Так как потоки реформата и нафты из установки FCC представляют собой два самых значительных источника бензина в нефтеперерабатывающей отрасли, должны быть использованы стратегии понижения уровня бензола.
В настоящее время, бензол, как правило, направляют в блок насыщения, чтобы восстановить бензол до циклогексана. Однако такой способ использует, по крайней мере, три моля водорода на каждый моль превращаемого бензола и существует потеря октана, связанная с конверсией бензола в циклогексан. Необходимы способы для понижения уровня бензола в бензине без потери октана или использования водорода.
Алкилирование концентрированных потоков бензола концентрированными потоками этилена известно. Алкилирование, как правило, включает использование потоков чистого этилена, поскольку катализаторы алкилирования восприимчивы к примесям в сырье. Кроме того, разбавленный этилен мало используют в качестве исходного потока олигомеризации, из-за его гораздо меньшей реактивности относительно высших олефинов. Потоки бензола, подаваемые в реакторы алкилирования, также концентрируют из-за опасения, что более тяжелые ароматические соединения преимущественно будут алкилироваться, поэтому требуется использование значительного избытка этилена перед понижением концентрации бензола и получением нежелательного полиалкилированного бензола.
Определения
Следующие определения следует применять через приведенный документ.
Термин «связь» (система соединения) означает, что поток вещества функционально пропускают между перечисленными компонентами.
Термин «связь нисходящего потока» означает, что по крайней мере часть вещества, текущего к объекту, связанная нисходящим потоком, может оперативно течь от объекта с которым он сообщается.
Термин «связь восходящего потока» означает, что по крайней мере часть вещества от объекта, связанная восходящим потоком, функционально может течь к объекту, с которым он сообщается.
Термин «колонна» означает дистилляционную колонну или колонны для разделения одного или более компонентов различных летучестей на основании разницы точки кипения. Колонна может иметь кипятильник в нижней (кубовой) части и конденсатор в верхней части. Если не указано иначе, каждая колонна включает конденсатор в верхней части колонны, чтобы конденсировать и подавать в качестве орошения часть потока верхней части обратно в верхнюю часть колонны и кипятильник в нижней части колонны, чтобы выпаривать и направлять часть потока нижней части обратно в верхнюю часть колонны. Поток питания, подаваемый в колонну, может быть предварительно нагрет. Верхнее давление равно давлению пара верхней части на [выходе из колонны. Температура нижней части равна температуре жидкости на выходе нижней части. Линии верхней части и линии нижней части относятся к схеме линий из нисходящего (нагнетательного) потока флегмы колонны или повторного кипячения в колонне.
Как использовано в настоящем описании, термин «поток, обогащенный компонентом» означает, что обогащенный поток, выходящий из резервуара, имеет более высокую концентрацию компонента, чем питание для резервуара.
Как использовано в настоящем описании, термин «поток, обедненный компонентом» означает, что обедненный поток, выходящий из резервуара, имеет более низкую концентрацию компонента, чем питание для резервуара.
Термин «Cx» следует понимать, как относящийся к молекулам, имеющим число атомов углерода, представленных нижним индексом «x». Аналогично, термин «Cx-» относится к молекулам, которые содержат менее, чем или равное x, и предпочтительно x, и менее атомов углерода. Термин «Cx+» относится к углеводородам с большим, чем или равным x, и предпочтительно x и более атомов углерода.
Раскрытие изобретения
Авторы изобретения обнаружили, что разбавленный бензол в потоках, содержащих ароматические соединения, таких как реформат или легкая нафта FCC, может быть алкилирован над цеолитными катализаторами этиленом в разбавленных потоках этилена, таких как осушенный газовый поток FCC. Более тяжелые углеводороды могут быть отделены и смешаны в бензиновых и дизельных сборниках (парках). Авторы изобретения обнаружили, что большинство цеолитных катализаторов, которые подходят для алкилирования бензола легкими олефинами, быстро деактивируются в разбавленных потоках этилена. Ни разбавленная природа этилена, ни присутствующие примеси по существу не оказывают влияния на катализатор, содержащий UZM-8. Кроме того, конверсия бензола при алкилировании этиленом такая же высокая как у толуола и более высокая, чем у высших ароматических углеводородов, с катализатором UZM-8. Следовательно, разбавленный бензол в потоке нафты, таком как реформат, может быть алкилирован разбавленным этиленом в потоке осушенного газа FCC, чтобы обеспечить продукт жидкого топлива, который является пониженным по концентрации бензола, и легко отделить от непрореагировавшего газового потока. Непрореагировавший газ затем может быть сожжен в качестве топливного газа, но с более дорогостоящим этиленом, извлеченным в качестве бензинового ряда углеводородов.
Преимущественно, способ и устройство могут дать возможность использования разбавленного этилена в потоке и в присутствии примесей в потоке питания, которые могут быть каталитическими ядами.
Преимущественно, способ и устройство могут дать возможность понижения концентрации разбавленного бензола в потоке нафты без использования водорода или понижения жидкого объема или октанового числа потока нафты даже в присутствии более тяжелых ароматических углеводородов.
В одном варианте осуществления, изобретение относится к способу алкилирования бензола этиленом, содержащим обеспечение разбавленного потока этилена, содержащего между 5 и 50 масс.% этилена. Обеспечивают поток бензола, содержащий по крайней мере 3 масс.% толуола и по крайней мере 20 масс.% парафинов. Разбавленный поток этилена и поток бензола взаимодействуют с катализатором алкилирования, содержащим UZM-8. Наконец, по крайней мере, 20% бензола в потоке питания превращают в алкилбензол.
В дополнительном варианте осуществления, изобретение относится к способу алкилирования бензола этиленом, содержащим взаимодействие катализатора крекинга с углеводородным сырьевым потоком, чтобы подвергнуть крекингу углеводороды до углеводородных продуктов крекинга, имеющих более низкую молекулярную массу, и образование кокса на катализаторе крекинга, что способствует образованию катализатора крекинга, покрытого коксом. Катализатор крекинга, покрытый коксом, отделяют от продуктов крекинга. Добавляют кислород к катализатору крекинга, покрытому коксом, и кокс на катализаторе крекинга, покрытом коксом, выжигают с кислородом, чтобы регенерировать катализатор крекинга. Продукты крекинга разделяют, чтобы получить разбавленный поток этилена, содержащий между 5 и 50 масс.% этилена. Обеспечивают поток бензола, содержащий по крайней мере 3 масс.% толуола и по крайней мере 20 масс.% парафинов. Разбавленный поток этилена и поток бензола приводят во взаимодействие с катализатором алкилирования, содержащим UZM-8. По крайней мере, 20% бензола в сырьевом потоке превращают в алкилбензол.
Еще в дополнительном варианте осуществления, изобретение относится к способу алкилирования бензола этиленом, содержащим обеспечение разбавленного потока этилена, содержащего между 5 и 50 масс.% этилена. Поток нафты приводят во взаимодействие с катализатором реформинга, чтобы обеспечить поток бензола реформата, содержащего по крайней мере 3 масс.% толуола и по крайней мере 20 масс.% парафинов. Разбавленный поток этилена и поток бензола приводят во взаимодействие с катализатором алкилирования, содержащим UZM-8. По крайней мере, 20% бензола в сырьевом потоке превращают в алкилбензол.
В одном варианте осуществления, изобретение относится к устройству для алкилирования бензола этиленом, содержащему реактор крекинга с псевдоожиженным катализатором для взаимодействия катализатора крекинга с углеводородным сырьевым потоком, чтобы подвергнуть крекингу углеводородное сырье до продуктов крекинга, имеющих более низкую молекулярную массу, и образования кокса на катализаторе крекинга, что способствует образованию катализатора крекинга, покрытого коксом. Устройство также содержит регенератор для выжигания кокса с указанного катализатора крекинга, покрытого коксом, посредством взаимодействия с кислородом, и сепаратор, в соединении с реактором крекинга с псевдоожиженным катализатором для разделения C3 углеводородов от C2 углеводородов, чтобы обеспечить разбавленный поток этилена. Устройство также содержит реактор реформинга для взаимодействия потока нафты с катализатором реформинга, чтобы получить поток реформата. Наконец, устройство содержит реактор алкилирования, соединенное (в связи) с сепаратором и реактором реформинга для алкилирования бензола в потоке реформата с этиленом в разбавленном потоке этилена на неподвижном катализаторе алкилирования до более тяжелых углеводородов алкилбензола. Ректификационная колонна отсутствует в системе связи между реактором реформинга и реактором алкилирования. В альтернативном варианте осуществления, ректификационная колонна отсутствует в системе связи между сепаратором и реактором алкилирования. Еще в дополнительном варианте осуществления, абсорбер, в соединении с выпускным отверстием реактора FCC обеспечивает поток отходящего газа, содержащий разбавленный поток этилена и никакой ректификационной колонны нет в системе связи между реактором реформинга и реактором алкилирования, и между абсорбером и реактором алкилирования.
Дополнительные признаки и преимущества настоящего изобретения будут очевидны из описания изобретения, фигур и пунктов формулы изобретения, приведенных в настоящем документе.
Краткое описание фигур

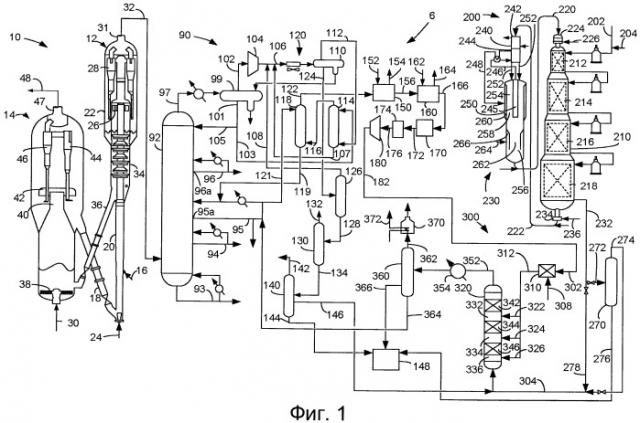

Фиг.1 представляет собой схематическое изображение установки FCC, установки реформинга и установки алкилирования.
Фиг.2 представляет собой график конверсии и температуры в зависимости от времени.
Фиг.3 представляет собой график конверсии в зависимости от времени.
Осуществление изобретения
Настоящее изобретение может быть применено к любому углеводородному потоку, содержащему этилен и, предпочтительно, разбавленную часть этилена. Подходящий разбавленный поток этилена может, как правило, содержать между 5 и 50 масс.% этилена. Поток осушенного газа FCC представляет собой подходящий разбавленный поток этилена. Другие разбавленные потоки этилена, такие как потоки коксового осушенного газа, также могут быть использованы в настоящем изобретении. Поскольку настоящее изобретение является особенно подходящим для осушенного газа FCC, объект заявки будет описан в отношении использования этилена из потоков газа FCC.
Настоящее изобретение также может быть применено к любому углеводородному потоку, содержащему бензол и, предпочтительно, разбавленную часть бензола. Подходящий поток бензола может, как правило, содержать между 1 и 50 масс.% бензола, по крайней мере 3 масс.% толуола и по крайней мере 20 масс.% парафинов. Поток реформата представляет собой подходящий поток бензола. Другие потоки бензола, такие как потоки ароматической нафты FCC, также могут быть использованы в настоящем изобретении. Поскольку настоящее изобретение является особенно подходящим для потока реформата, объект заявки будет описан в отношении использования бензола из потока реформата.
Теперь возвращаясь к фиг.1, где идентичные цифры обозначают идентичные компоненты, фиг.1 иллюстрирует комплекс нефтеперерабатывающего завода 6, который, как правило, включает установку FCC 10 с секцией извлечения продукта 90, установкой-реформинга 200 и установкой алкилирования 300.
Установка FCC 10 включает реактор 12 и регенератор катализатора 14. Параметры способа, как правило, включают температуру реакции крекинга от 400° до 600°C и температуру регенерации катализатора от 500° до 900°C. Как крекинг, так и регенерация проводятся при абсолютном давлении ниже 506 кПа (72,5 фунтов на квадратный дюйм).
Фиг.1 демонстрирует обычный реактор FCC 12, в котором тяжелое углеводородное сырье или поток сырой нефти 16 приводят во взаимодействие из распределительного устройства с регенерированным катализатором крекинга, поступающим из цилиндрического резервуара регенерированного катализатора 18. Указанное взаимодействие может осуществляться в узкой распределительной колонне 20, тянущейся вверх к нижней части реакционного сосуда 22. Взаимодействие сырья и катализатора является псевдоожиженным за счет газа из линии псевдоожижения 24. В одном варианте осуществления изобретения, тепло от катализатора выпаривает углеводородное сырье или нефть, и затем углеводородное сырье подвергают крекингу до углеводородных продуктов с более низкой молекулярной массой в присутствии катализатора, которые вместе с потоком передают по разделительной колонне 20 в реакционный сосуд 22. Постоянные побочные реакции происходят в разделительной колонне 20, откладывающие коксовые отложения на катализаторе, что понижает каталитическую активность. Легкие углеводородные продукты крекинга затем отделяют от катализатора крекинга, покрытого коксом, с использованием циклонных сепараторов, которые могут включать сепаратор первой ступени 26 и одно или двухкаскадные циклоны 28 в реакционном резервуаре 22. Газообразные продукты крекинга покидают реакционный резервуар 22 через выходное отверстие 31 по трубопроводу 32 для перехода к секции извлечения продукта нисходящего потока 90. Отработанный или покрытый коксом катализатор требует регенерации для дальнейшего использования. Покрытый коксом катализатор крекинга после отделения от газообразных углеводородных продуктов, подают в секцию отбора продукта (выпарную секцию) 34, в которой поток вводят через сопло, чтобы очистить любой оставшийся углеводородный пар. После операции отбора продукта, катализатор, покрытый коксом, направляют в регенератор катализатора 14 через цилиндрический резервуар для отработанного катализатора 36.
Фиг.1 изображает регенератор 14, известный как камера сгорания. Однако подходят другие типы регенераторов. В регенераторе катализатора 14, поток кислород содержащего газа, такой как воздух, вводят через воздушное распорядительное устройство 38 для взаимодействия с катализатором, покрытым коксом. Кокс выжигают на катализаторе, покрытом коксом, чтобы обеспечить регенерированный катализатор и топочный газ. Способ регенерации катализатора добавляет существенное количество тепла к катализатору, обеспечивая энергию для сдвига эндотермических реакций крекинга, протекающих в разделительной колонне реактора 20. Катализатор и воздух направляются вверх вместе по камере сгорания разделительной колонны 40, расположенной внутри регенератора катализатора 14 и, после регенерации, первоначально разделяют, разгружая через разгрузочный подъемник 42. Дополнительное извлечение регенерированного катализатора и топочного газа, покидающих разгрузочный подъемник 42 достигается использованием одно или двухступенчатых циклонных сепараторов 44, 46, соответственно, внутри регенератора катализатора 14. Катализатор, отделенный от топочного газа, распределяют через опускные трубы из циклонов 44, 46, в то время как горячий топочный газ относительно более легкий в катализаторе последовательно покидает циклоны 44, 46 и покидает резервуар регенератора 14 через выходное отверстие топочного газа 47 по линии топочного газа 48. Регенерированный катализатор возвращают назад в разделительную колонну 20 через цилиндрический резервуар регенерированного катализатора 18. В результате выгорания кокса, пары топочного газа, выходящие из верхней части регенератора катализатора 14 по линии 48, содержат CO, CO2, N2 и H2O, вместе с меньшими количествами других видов составляющих.
Секция извлечения продукта 90 связана нисходящим потоком с выходным отверстием продукта 31. В секции извлечения продукта 90, газообразный продукт FCC по линии 32 направляют в нижнюю часть основной ректификационной колонны FCC 92. Основная колонна 92 связана нисходящим потоком с выходным отверстием продукта 31. Несколько фракций продукта FCC могут быть отделены и взяты из основной колонны, включая поток тяжелой суспензии в нефтепродукте из кубового продукта по линии 93, поток тяжелого рециклового газойля по линии 94, легкий рецикловый газойль по линии 95, взятый из выпускного отверстия 95а и поток тяжелой нафты по линии 96, взятый из выпускного отверстия 96а. Какой-либо или все (потоки) из линий (трубопроводов) 93-96 могут быть охлаждены и закачены обратно в основную колонну 92, чтобы охладить основную колонну, как правило, при более высоком местоположении. Бензин и газообразные легкие углеводороды удаляют через верхний погон линии 97 из основной колонны 92 и конденсируют перед подачей в сборник головной колонны 99. Сборник основной колонны 99 связан нисходящим потоком с выходным отверстием продукта 31, и основная колонна 92 связана восходящим потоком со сборником основной колонны 99.
Водный поток удаляют из отстойника в сборнике 99. Кроме того, поток конденсированной легкой нафты удаляют по линии 101, в то время как поток головного погона удаляют по линии 102. Поток головного погона по линии 102 содержит газообразные легкие углеводороды, которые могут содержать разбавленный поток этилена. Часть конденсированного потока легкой нафты по линии 101 может быть возвращена в качестве орошения в основную ректификационную колонну 92 по линии 105, покидающей конечный конденсированный поток легкой нафты по линии 103. Потоки по линиям 101 и 102 могут входить в секцию для сбора резервуарных паров 120 секции извлечения продукта 90.
Секция для сбора резервуарных паров 120 представлена как система на основе абсорбции, но любая система улавливания пара может быть использована, включая систему холодильной камеры. Чтобы получить достаточное разделение легких газообразных компонентов, газообразный поток по линии 102 сжимают в компрессоре 104. Может быть использован более чем одноступенчатый компрессор, и, как правило, используют двухступенчатое сжатие, чтобы сжимать газообразный поток по линии 102 до между 1,2 МПа до 2,1 МПа (избыточное) (180 до 300 фунтов на квадратный дюйм).
Трехступенчатое сжатие может быть преимущественным, чтобы обеспечить дополнительное давление, по крайней мере, до 3,4 МПа (избыточное) (500 фунтов на квадратный дюйм).
К сжатому легкому углеводородному потоку по линии 106 присоединяют C3+ углеводородный жидкий поток кубового продукта абсорбера первой ступени по линии 107 и C2 - углеводородный поток по линии 108 верхней части отпарной колонны, охлаждают и направляют в сборник высокого давления 110. Водный поток из сборника 110 может быть направлен в сборник основной колонны 99. Газообразный первый продуктовый поток FCC по линии 112, содержащий разбавленный поток этилена, направляют в установку, которая выполняет разделение между C3+ и C2 - углеводородами, которая в данном варианте осуществления изобретения, представляет собой абсорбер первой ступени 114. В абсорбере первой ступени 114 разбавленный этилен, поток первого (первый поток) продукта FCC приводят во взаимодействие с потоком второго (вторым потоком) продукта FCC, содержащим нестабильный бензин из сборника основной колонны 99 по линии 103, чтобы выполнить разделение между C3+ и C2 - углеводородами. Сепаратор для отделения C3 от C2 углеводородов, который может быть абсорбером первой ступени 114, находится в соединении нисходящего потока со сборником основной колонны 99. Жидкий C3+ поток по линии 107 возвращают к линии 106 до охлаждения. Головной погон абсорбера первой ступени 114, содержащий осушенный газ, преимущественно C2 - углеводороды с сероводородом, аммиаком, оксидами углерода и водородом, удаляют в первичном потоке отходящего газа по линии 116, до содержания разбавленного потока этилена. Однако чтобы концентрировать поток этилена дополнительно и извлечь более тяжелые компоненты линии 116, необязательно, могут быть направлены во вторую секцию, которая выполняет разделение между C3+ и C2 - углеводородами, которая в приведенном варианте осуществления изобретения, представляет собой абсорбер второй ступени 118. В абсорбере второй ступени, циркулирующий поток легкого рециклового газойля по линии 121, отведенной от линии 95, абсорбирует большую часть оставшихся компонентов C5+ и некоторые компоненты C3-C4 в первичном потоке отходящего газа. Абсорбер второй ступени 118 связан нисходящим потоком с абсорбером первой ступени 114. Легкий рецикловый газойль из нижней части абсорбера второй ступени 118 по линии 119, обогащенный C3+ составляющей, возвращают в основную колонну 92 через циркуляцию для линии 95. Головной погон абсорбера второй ступени 118, содержащий осушенный газ, преимущественно С2 - углеводороды с сероводородом, аммиаком, оксидами углерода и водородом, удаляют в потоке второй ступени отходящего газа по линии 122, до содержания разбавленного потока этилена. Как абсорбционная колонна 114, так и абсорбционная колонна 118 не имеют конденсатора или кипятильника, однако могут применять схемы циркуляционного охлаждения.
Жидкость из сборника высокого давления 110 по линии 124 направляют в отгонную колонну 126. Большую часть С2 - удаляют в головном погоне отгонной колонны 126 и возвращают в поток линии 106 через головной погон линии 108. Отгонная колонна 126 не содержит конденсатор, но принимает охлажденное жидкое питание по линии 124. Поток жидкого кубового продукта из отгонной колонны 126 направляют в колонну для отгона бутановой фракции 130 через линию 128. Поток головного погона (поток дистиллята) по линии 132 из колонны для отгона бутановой фракции, содержит C3-C4 олефиновый продукт, в то время как кубовый продукт по линии 134, содержащий стабилизированный бензин может быть дополнительно обработан и направлен в сборник бензина. В одном варианте осуществления изобретения, кубовый поток по линии 134 может быть направлен в нафтоотгонную колонну 140. Легкая нафта может быть извлечена в головном погоне по линии 142 из нафтоотгонной колонны 140 с потоком тяжелой нафты, извлеченной в виде кубового продукта по линии 144. Ароматическая нафта, содержащая бензол, может быть отобрана в качестве средней фракции по линии 146, в котором случае нафтоотгонная колонна может быть колонной с разделительной перегородкой. Один или оба потока легкой и тяжелой нафты по линиям 142 и 144 могут быть направлены в систему распределения бензина 148. На фиг.1 представлено только направление тяжелого потока нафты по линии 144 в систему распределения бензина 148, так как поток легкой нафты 142 может быть направлен на технологическое разделение от тяжелой нафты.
Разбавленный поток этилена в настоящем изобретении может содержать поток осушенного газа FCC, содержащий между 5 и 50 масс.% этилена, и предпочтительно, 10 до 30 масс.% этилена. Преобладающим компонентом, как правило, будет метан в разбавленном потоке этилена при концентрации между 25 и 55 масс.%, с этаном присутствующим по существу, как правило, между 5 и 45 масс.%. Между 1 и 25 масс.% и, как правило, 5 до 20 масс.% водорода и азота каждого, могут присутствовать в разбавленном потоке этилена. Уровни насыщения водой также могут присутствовать в разбавленном потоке этилена. Разбавленный поток этилена в головном погоне линии 116 может содержать не более, чем 3 масс.% и, соответственно не более, чем 1 масс.% пропилена и, как правило, не более, чем 25 масс.% и соответственно не более, чем 15 масс.% C3+ компонентов. Если используют абсорбер второй ступени 118, разбавленный поток этилена в головном погоне 122 может содержать не более чем 5 масс.% C3+, как правило, с содержанием пропилена менее, чем 0,5 масс.%. Кроме водорода, в разбавленном потоке этилена также могут присутствовать другие примеси, такие как сероводород, аммиак, оксиды углерода и ацетилен.
Примеси в осушенном газовом этиленовом потоке могут отравлять катализатор алкилирования. Диоксид углерода и аммиак могут атаковать кислотные центры катализатора. Известно, что сероводород периодически деактивирует цеолитный катализатор. Ацетилен может полимеризоваться и засорять катализатор или оборудование.
Поток отходящего газа первой ступени по линии 116 или поток отходящего газа второй ступени по линии 122, содержащие разбавленный поток этилена, могут быть введены в необязательную установку аминового абсорбера 150, чтобы удалить сероводород до более низкой концентрации. Водный аминовый раствор, такой, который содержит моноэтаноламин или диэтаноламин, вводят через линии 152 в абсорбер 150 и подвергают взаимодействию с текущим потоком отходящего газа, чтобы абсорбировать сероводород, и водный аминовый раствор абсорбции, обогащенный сероводородом, удаляют из зоны абсорбции 150 через линию 154 и извлекают, и возможно, дополнительно обрабатывают.
Необязательно обедненный сероводородом, обработанный амином разбавленный поток этилена по линии 156 может быть введен в необязательную установку промывания водой 160, чтобы удалить остаточный амин, унесенный из аминового абсорбера 150 и понизить концентрацию аммиака и диоксида углерода в разбавленном потоке этилена по линии 156. Воду подают на промывание водой по линии 162. Вода по линии 162, как правило, слегка подкислена, чтобы повысить захват основных молекул, таких как амин. Водный поток по линии 164, обогащенный амином и потенциально аммиаком и диоксидом углерода, покидает установку промывания водой 160 и может быть дополнительно обработан.
Необязательно обработанный амином, необязательно промытый водой, разбавленный поток этилена по линии 166 затем может быть обработан в необязательном адсорбере для защиты от примесей 170, чтобы удалить одну или более из таких примесей, как монооксид углерода, сероводород и аммиак, понизив уровень до еще более низкой концентрации. Адсорбер для защиты от примесей 170 может содержать адсорбент, чтобы адсорбировать примеси, такие как аммиак, которые могут отравить катализатор алкилирования. Адсорбер для защиты от примесей 170 может содержать множество адсорбентов для адсорбирования более, чем одного типа примесей. Типичный адсорбент для адсорбирования сероводорода представляет собой ADS-12, для адсорбирования монооксида углерода представляет собой ADS-106, и для адсорбирования аммиака представляет собой TOP MOLSIV 3А, все доступные от UOP, LLC. Адсорбенты могут быть смешаны в один слой или могут быть распределены в последовательных слоях.
Необязательно обработанный амином, необязательно промытый водой и необязательно прошедший стадию адсорбции поток по линии 172 может быть высушен в сушильном аппарате 174, чтобы сократить количество воды до ниже 500 частей на млн. Вода может неблагоприятно воздействовать на катализатор алкилирования.
Разбавленный поток этилена по линии 176, необязательно обработанный амином, необязательно промытый водой, необязательно прошедший стадию адсорбции и необязательно высушенный, как правило, содержит, по крайней мере, одну из следующих примесей в концентрации: 0,05 масс.% и вплоть до 5,0 масс.% монооксида углерода, и/или 0,1 масс.% и вплоть до 5,0 масс.% диоксида углерода, и/или по крайней мере 1 часть на млн. и вплоть до 500 частей на млн. сероводорода, и/или по крайней мере 1 и вплоть до 500 частей на млн. аммиака, и/или по крайней мере 5 и вплоть до 20 масс.% водорода. Типы присутствующих примесей и их концентрации могут изменяться в зависимости от обработки и происхождения разбавленного потока этилена.
Линии 176 несет разбавленный поток этилена к компрессору 180, если необходимо сжать до давления реактора алкилирования. Компрессор 180 связана нисходящим потоком с основной колонной 92, секцией извлечения продукта 90 и выпускным отверстием продукта 31. Компрессор 180 может содержать одну или две ступени с межступенчатым охлаждением. Может потребоваться нагреватель, чтобы довести сжатый поток до температуры реакции. Сжатый разбавленный поток этиленового газа ведут по линии 182 в установку алкилирования 300. Линия 182 подводит разбавленный поток этилена к установке реактора алкилирования 300. Установка реактора алкилирования 300 может быть связана нисходящим потоком с компрессором 180 и/или первым или вторым сепараторами для отделения С3 углеводородов от С2 углеводородов, которые могут быть абсорберами первой или второй ступени 114 и 118, соответственно. В одном варианте осуществления изобретения, никакая ректификационной установки не связана нисходящим потоком между первым или вторым сепаратором для отделения С3 углеводородов от C2 углеводородов и реактором алкилирования 320. Следовательно, в одном варианте осуществления изобретения, никакая ректификационной установки не связана между абсорбером первой ступени 114 или абсорбером второй ступени 118 и реактором алкилирования 320. В приведенном варианте осуществления изобретения, разбавленный поток этилена может быть подвергнут разделениям на основании адсорбции или абсорбции, но никакого разделения на фракции исходя из разницы точек кипения не проводят для разбавленном потоке этилена, который может содержать отходящий газ первой ступени или второй ступени между абсорбером первой ступени 114 и/или абсорбером второй ступени 118 и реактором алкилирования 320. Приведенный вариант осуществления изобретения находится в противопоставлении с традиционным убеждением, которое полагает, что разбавленный этиленовый поток осушенного газа, нуждающийся в разделении на фракции, например в колонне для отгона метана, чтобы удалить более легкие компоненты перед этиленом, вряд ли выдержит реакцию алкилирования с бензолом. Устранение колонны для отгона метана приводит к существенным эксплуатационным и капитальным сбережениям.
Возвращаясь к установке реформинга 200, сырьевой поток нафты по линии 202 смешивают с потоком, содержащим водород от линии 204, нагревают и приводят во взаимодействие с катализатором в реакторе реформинга 210, чтобы получить реформат. Желательно, реактор реформинга 210 представляет собой реактор с подвижным слоем катализатора, который получает регенерированный катализатор через линию 220 и разгружает отработанный катализатор через линию 222 в зону регенерации 230, снабженную флюидизированным инертным газом. Катализатор течет от верней части к нижней части реактора, сложенного из нескольких зон 210, проходя сначала через зону восстановления 224, в которой газ, обогащенный водородом от линии 226, контактирует и восстанавливает окисленные каталитические частицы. Оттуда, катализатор перетекает через множественные реакционные зоны, в которых исходная нафта взаимодействует с частицами катализатора. Реактор реформинга 210 может содержать конфигурацию реактора, сложенную из нескольких зон, которая может включать множество реакционных зон. Каждая реакционная зона может содержать слой катализатора в сложенном реакторе 210, чтобы пропускать непрерывный или периодический поток частиц катализатора из верхней реакционной зоны 212 через вторую и третью реакционные зоны 214 и 216, соответственно, до последней зоны 218. Эффлюент из первой через третью реакционные зоны 212-216 может быть выведен, нагрет и возвращен в последующие реакционные зоны 214-218, соответственно. Может быть использовано больше или меньше каталитических слоев. Поток продукта реформата может быть выведен по линии 232 из последней реакционной зоны 218. Нижняя камера хранения 234 в нижней ч
