Реферат



587O)CKO8 «6ВИДВИ 1ЬС780

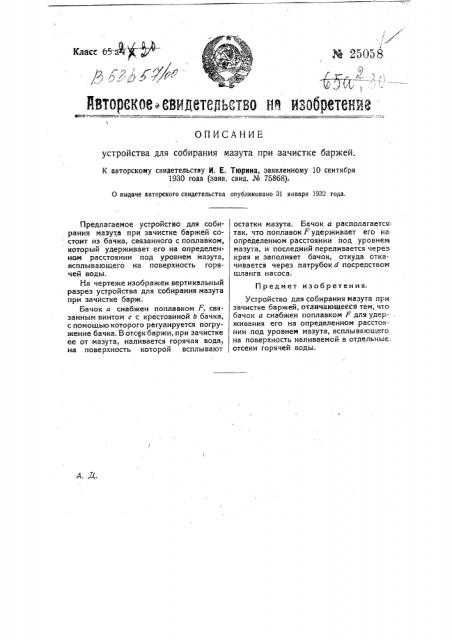

ОПИСАНИЕ устройства для собирания мазута при зачистке баржей.

К авторскому свидетельству И. E. Тюрина, заявленному 10 сентября

1930 года (заяв. свид. № 75868).

О выдаче авторского свидетельства опубликовано 31 января 1932 года.

Предмет изобретения.

Предлагаемое устройство для собирания мазута при зачистке баржей состоит из бачка, связанного с поплавком, который удерживает его на определенном расстоянии под уровнем мазута, всплывающего на поверхность горячей воды.

На чертеже изображен вертикальный разрез устройства для собирания мазута при зачистке барж.

Бачок а снабжен поплавком F, связанным винтом с с крестовиной b бачка, с помощью которого регулируется погружение бачка. В отсек баржи, при зачистке ее от мазута, наливается горячая вода, на поверхность которой всплывают остатки мазута. Бачок а располагается так, что поплавок F удерживает его на определенном расстоянии под уровнем мазута, и последний переливается через края и заполняет бачок, откуда откачивается через патрубок d посредством шланга насоса.

Устройство для собирания мазута при: зачистке баржей, отличающееся тем, что. бачок а снабжен поплавком F для удер-, живания его на определенном расстоянии под уровнем мазута, всплывающего на поверхность наливаемой в отдельные отсеки горячей воды.
