Электрическая зубная щетка

Электрическая зубная щетка

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к электрической зубной щетке.

УРОВЕНЬ ТЕХНИКИ

В известном уровне техники предложены различные типы электрических зубных щеток (например, патентный документ 1), в которых зубная щетка вращает дебаланс с помощью электропривода для создания колебаний и передачи этих колебаний на щетину зубной щетки, с тем чтобы повысить эффективность удаления зубного налета (эффективность чистки зубов).

В последние годы гигиена полости рта стала больше волновать людей, и поэтому они начали чистить свои зубы даже на работе или во время путешествия. В результате, электрические зубные щетки, имеющие превосходные чистящие характеристики, более часто используются, когда люди чистят зубы на работе, во время путешествия или тому подобное.

ПАТЕНТНАЯ ЛИТЕРАТУРА ИЗВЕСТНОГО УРОВНЯ ТЕХНИКИ

Патентный документ 1: Публикация выложенного патента Японии номер 9-168554.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ЗАДАЧИ, НА РЕШЕНИЕ КОТОРЫХ НАПРАВЛЕНО ДАННОЕ ИЗОБРЕТЕНИЕ

Электрической зубной щетке требуется генератор колебаний, образуемый электроприводом, включающим в себя дебаланс, батарею, приводящую в действие генератор колебаний, и тому подобное. Это делает зубную щетку более громоздкой и неудобной для перемещения в сумке, несессере или кармане.

Таким образом, существует необходимость в зубной щетке, которая была бы компактной и имела лучшую портативность, но не снижала бы эффективность чистки зубов.

Однако при большей портативности и дальнейшей миниатюризации электрической зубной щетки колебания, создаваемые электроприводом, сильнее передаются рукоятке, уменьшенной в размере. Сильное колебание рукоятки передается пользователю и затрудняет чистку зубов. Сокращение колебаний снизит эффективность чистки. Таким образом, колебания, создаваемые электроприводом, не следует уменьшать.

Настоящее изобретение ориентировано на решение вышеуказанных проблем. Целью настоящего изобретения является предложение электрической зубной щетки, которая имеет превосходные характеристики чистки зубов, что облегчает чистку.

СРЕДСТВА ДЛЯ РЕШЕНИЯ УКАЗАННЫХ ЗАДАЧ

Далее будут описываться средства для достижения вышеозначенной цели.

Электрическая зубная щетка, в соответствии с настоящим изобретением, снабжена генератором колебаний, формируемым электроприводом, включающим в себя дебаланс; основным корпусом, содержащим участок размещения электропривода, который вмещает электропривод, с дистального конца, и участок размещения батареи, который вмещает батарею, приводящую в действие электропривод, с базального конца; головкой зубной щетки, которая крепится с возможностью удаления к участку дистального конца основного корпуса; зажимным корпусом, который вмещает участок базального конца основного корпуса и содержит участок размещения батареи; колпачком, в который помещается головка зубной щетки, который крепится к основному корпусу и включает в себя открытый торец, который входит в контакт с открытым торцом зажимного корпуса и вмещает в себя головку зубной щетки; и упругим элементом, расположенным между зажимным корпусом и основным корпусом, который помещается внутрь зажимного корпуса.

В данной электрической зубной щетке, предпочтительно, основной корпус образован наружным корпусом, содержащим трубку фиксации щетки, прикрепленную с возможностью удаления к головке зубной щетки, и внутренним корпусом, содержащим участок размещения электропривода с одного конца и участок размещения батареи с другого конца, причем внутренний корпус размещается внутри наружного корпуса так, что участок размещения электропривода туго посажен в трубку фиксации щетки; и упругий элемент располагается между зажимным корпусом и участком размещения батареи внутреннего корпуса.

В данной электрической зубной щетке, предпочтительно, упругим элементом является уплотняющее кольцо, обладающее герметизирующей функцией.

В данной электрической зубной щетке, предпочтительно, второй упругий элемент располагается между наружным корпусом и внутренним корпусом.

В данной электрической зубной щетке, предпочтительно, вторым упругим элементом является уплотняющее кольцо, обладающее герметизирующей функцией.

В данной электрической зубной щетке, предпочтительно, наружная окружная поверхность колпачка со стороны открытого торца и наружная окружная поверхность корпуса со стороны открытого торца образуют поверхность без зазора при надевании колпачка на основной корпус.

Электрическая зубная щетка содержит головку зубной щетки, включающую в себя щетину зубной щетки; основной корпус, к которому головка зубной щетки присоединяется с возможностью съема; электропривод, располагаемый в основном корпусе для направления колебаний на головку зубной щетки; переключатель, находящийся на наружной стенке основного корпуса для запуска или остановки работы электропривода; зажимный корпус, прикрепляемый к участку базального конца основного корпуса; и элемент передачи, расположенный между основным корпусом и электроприводом для передачи колебаний электропривода на основной корпус. Переключатель располагается в основном корпусе на участке, противоположном стороне элемента передачи относительно центральной оси зажимного корпуса.

В данной электрической зубной щетке, предпочтительно, когда плоскость поперечного сечения, которая включает в себя вал вращения электропривода и щетину зубной щетки и является параллельной валу вращения электропривода, определяет боковую плоскость поперечного сечения, то сторона центральной оси зажимного корпуса, включающая участок дистального конца щетины зубной щетки в боковой плоскости поперечного сечения, определяется как передняя сторона, а сторона центральной оси зажимного корпуса, противоположная передней стороне в боковой плоскости поперечного сечения, определяет тыльную сторону, при этом стенки с передней стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как передние стенки, и стенки с тыльной стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как задние стенки; при этом элемент передачи располагается между задней наружной поверхностью электропривода и задней стенкой основного корпуса, а переключатель находится в передней стенке основного корпуса.

В данной электрической зубной щетке, предпочтительно, передняя наружная поверхность электропривода непосредственно контактирует с передней стенкой основного корпуса.

В данной электрической зубной щетке, предпочтительно, когда плоскость поперечного сечения, которая включает в себя вал вращения электропривода и щетину зубной щетки и является параллельной валу вращения электропривода, определяет боковую плоскость поперечного сечения, то сторона центральной оси зажимного корпуса, включающая участок дистального конца щетины зубной щетки в боковой плоскости поперечного сечения, определяется как передняя сторона, а сторона центральной оси зажимного корпуса, противоположная передней стороне в боковой плоскости поперечного сечения, определяет тыльную сторону, при этом стенки с передней стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как передние стенки, и стенки с тыльной стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как задние стенки; причем наружная поверхность передней стенки головки зубной щетки в боковой плоскости поперечного сечения определяется как передняя поверхность, а наружная поверхность задней стенки головки зубной щетки в боковой плоскости поперечного сечения определяется как задняя поверхность, и при этом конечный участок головки зубной щетки со стороны щетины зубной щетки определяется как участок дистального конца, а конечный участок головки зубной щетки со стороны основного корпуса определяется как участок базального конца, причем длина передней поверхности головки зубной щетки от участка базального конца до участка дистального конца в головке зубной щетки представляет собой длину V, а длина задней поверхности головки зубной щетки от участка базального конца до участка дистального конца в головке зубной щетки представляет собой длину W; при этом длина W меньше длины V.

В данной электрической зубной щетке, предпочтительно, когда плоскость поперечного сечения, которая включает в себя вал вращения электропривода и щетину зубной щетки и является параллельной валу вращения электропривода, определяет боковую плоскость поперечного сечения, то сторона центральной оси зажимного корпуса, включающая участок дистального конца щетины зубной щетки в боковой плоскости поперечного сечения, определяется как передняя сторона, а сторона центральной оси зажимного корпуса, противоположная передней стороне в боковой плоскости поперечного сечения, определяет тыльную сторону, при этом стенки с передней стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как передние стенки, и стенки с тыльной стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как задние стенки; при этом основной корпус образован комбинацией наружного корпуса, который включает в себя конечный участок основного корпуса со стороны головки зубной щетки, и внутреннего корпуса, который включает в себя участок размещения электропривода, используемый для подсоединения электропривода; и элемент передачи располагается в непосредственном контакте как с задней стенкой наружного корпуса, так и с электроприводом.

В данной электрической зубной щетке, предпочтительно, в боковой плоскости поперечного сечения, передняя стенка внутреннего корпуса располагается с передней стороны электропривода, при этом передняя стенка наружного корпуса располагается с передней стороны передней стенки внутреннего корпуса, а передняя стенка головки зубной щетки располагается с передней стороны передней стенки наружного корпуса, причем элемент передачи располагается с тыльной стороны электропривода, а задняя стенка наружного корпуса располагается с тыльной стороны элемента передачи, при этом задняя стенка головки зубной щетки прикрепляется к тыльной стороне наружного корпуса.

В данной электрической зубной щетке, предпочтительно, когда плоскость поперечного сечения, которая включает в себя вал вращения электропривода и щетину зубной щетки и является параллельной валу вращения электропривода, определяет боковую плоскость поперечного сечения, то сторона центральной оси зажимного корпуса, включающая участок дистального конца щетины зубной щетки в боковой плоскости поперечного сечения, определяется как передняя сторона, а сторона центральной оси зажимного корпуса, противоположная передней стороне в боковой плоскости поперечного сечения, определяет тыльную сторону, причем стенки с передней стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как передние стенки, и стенки с тыльной стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как задние стенки, причем конечный участок головки зубной щетки со стороны щетины зубной щетки определяется как участок дистального конца, а конечный участок головки зубной щетки со стороны основного корпуса определяется как участок базального конца, при этом толщина передней стенки основного корпуса в боковой плоскости поперечного сечения представляет собой толщину Х1, толщина передней стенки головки зубной щетки в боковой плоскости поперечного сечения представляет собой толщину Y1, а толщина задней стенки основного корпуса в боковой плоскости поперечного сечения представляет собой толщину X2, и толщина задней стенки головки зубной щетки в боковой плоскости поперечного сечения представляет собой толщину Y2; в плоскости, параллельной торцевой поверхности участка базального конца головки зубной щетки и включающей в себя данную торцевую поверхность, толщина, получаемая путем сложения толщины Х1 и толщины Y1, больше толщины, получаемой путем сложения толщины Х2 и толщины Y2.

В данной электрической зубной щетке, предпочтительно, когда плоскость поперечного сечения, которая включает в себя вал вращения электропривода и щетину зубной щетки и является параллельной валу вращения электропривода, определяет боковую плоскость поперечного сечения, то сторона центральной оси зажимного корпуса, включающая участок дистального конца щетины зубной щетки в боковой плоскости поперечного сечения, определяется как передняя сторона, а сторона центральной оси зажимного корпуса, противоположная передней стороне в боковой плоскости поперечного сечения, определяет тыльную сторону, при этом стенки с передней стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как передние стенки, и стенки с тыльной стороны основного корпуса и головки зубной щетки в боковой плоскости поперечного сечения определяются, соответственно, как задние стенки; причем полый участок располагается в области, соответствующей электроприводу, в передней стенке головки зубной щетки.

Электрическая зубная щетка, в соответствии с настоящим изобретением, содержит основной корпус, вмещающий в себя электропривод, который служит в качестве источника колебаний, головку зубной щетки, которая прикрепляется к участку дистального конца основного корпуса и имеет встроенную щетину зубной щетки, и зажимный корпус, который крепится к участку базального конца основного корпуса, то есть конечному участку, противоположному участку дистального конца основного корпуса. Данная электрическая зубная щетка отличается тем, что когда плоскость поперечного сечения, которая включает в себя вал вращения электропривода и щетину зубной щетки и является параллельной валу вращения электропривода, определяет боковую плоскость поперечного сечения, то сторона центральной оси зажимного корпуса, включающая участок дистального конца щетины зубной щетки в боковой плоскости поперечного сечения, определяется как передняя сторона, а сторона центральной оси зажимного корпуса, противоположная передней стороне в боковой плоскости поперечного сечения, определяет тыльную сторону, при этом стенка с передней стороны основного корпуса в боковой плоскости поперечного сечения определяется как передняя стенка, и стенка с тыльной стороны основного корпуса в боковой плоскости поперечного сечения определяется как задняя стенка, при этом длина участка в передней стенке, который непосредственно обращен к зажимному корпусу, представлена длиной Р, длина участка в задней стенке внутреннего корпуса, который непосредственно обращен к зажимному корпусу, представлена длиной Q; длина Q меньше длины Р.

В данной электрической зубной щетке, предпочтительно, вал вращения электропривода располагается по направлению к тыльной стороне от центральной оси зажимного корпуса.

В данной электрической зубной щетке, предпочтительно, наружная поверхность передней стороны головки зубной щетки в боковой плоскости поперечного сечения определяется как передняя поверхность, а наружная поверхность тыльной стороны головки зубной щетки в боковой плоскости поперечного сечения определяется как задняя поверхность, причем конечный участок головки зубной щетки со стороны щетины зубной щетки определяется как участок дистального конца, а конечный участок головки зубной щетки со стороны основного корпуса определяется как участок базального конца, причем длина передней поверхности головки зубной щетки от участка базального конца до участка дистального конца в головке зубной щетки представляет собой длину V, а длина задней поверхности головки зубной щетки от участка базального конца до участка дистального конца в головке зубной щетки представляет собой длину W; при этом длина W меньше длины V.

Электрическая зубная щетка, в соответствии с настоящим изобретением, содержит основной корпус, вмещающий в себя электропривод, который служит в качестве источника колебаний; головку зубной щетки, которая прикрепляется к основному корпусу; и зажимный корпус, который крепится к участку базального конца основного корпуса. Трубка фиксации щетки, которая используется для прикрепления головки зубной щетки, располагается на участке дистального конца основного корпуса, и трубка фиксации щетки включает в себя участок дистального конца, закрытый верхней стенкой.

Данная электрическая зубная щетка, предпочтительно, содержит колпачок, который прикрепляется к основному корпусу с возможностью съема с основного корпуса и который накрывает головку зубной щетки.

В данной электрической зубной щетке, предпочтительно, когда конечный участок головки зубной щетки со стороны щетины зубной щетки определяется как участок дистального конца, и конечный участок головки зубной щетки со стороны основного корпуса определяется как участок базального конца, то наружная окружная поверхность участка базального конца головки зубной щетки накрывается колпачком.

В данной электрической зубной щетке, предпочтительно, когда конечный участок головки зубной щетки со стороны щетины зубной щетки определяется как участок дистального конца, и конечный участок головки зубной щетки со стороны основного корпуса определяется как участок базального конца, то трубка фиксации щетки плотно вставляется в головку зубной щетки через отверстие со стороны участка базального конца головки зубной щетки.

В данной электрической зубной щетке, предпочтительно, основной корпус образован комбинацией наружного корпуса, содержащего трубку фиксации щетки, и внутреннего корпуса, содержащего участок размещения электропривода, который вмещает электропривод, и участок размещения электропривода располагается внутри трубки фиксации щетки.

В данной электрической зубной щетке, предпочтительно, уплотняющий элемент основного корпуса герметизирует пространство между наружным корпусом и внутренним корпусом.

В данной электрической зубной щетке, предпочтительно, зажимный корпус крепится к основному корпусу таким образом, что торцевая поверхность участка базального конца наружного корпуса и торцевая поверхность участка дистального конца зажимного корпуса обращены друг к другу, а уплотняющий элемент основного корпуса располагается между внутренней окружной поверхностью участка базального конца наружного корпуса и наружной поверхностью внутреннего корпуса.

В данной электрической зубной щетке, предпочтительно, когда плоскость поперечного сечения, которая включает в себя вал вращения электропривода и щетину зубной щетки и является параллельной валу вращения электропривода, определяет боковую плоскость поперечного сечения, то сторона центральной оси зажимного корпуса, включающая участок дистального конца щетины зубной щетки в боковой плоскости поперечного сечения, определяется как передняя сторона, а сторона центральной оси зажимного корпуса, противоположная передней стороне в боковой плоскости поперечного сечения, определяет тыльную сторону, при этом участок наружного корпуса, находящийся между головкой зубной щетки и зажимным корпусом в направлении, проходящем вдоль центральной оси зажимного корпуса, определяет промежуточный участок корпуса, и передние стенки промежуточного участка корпуса и трубка фиксации щетки в боковой плоскости поперечного сечения определяют передние стенки; причем конечный участок со стороны головки зубной щетки на промежуточном участке корпуса соединяется без зазора с трубкой фиксации щетки на промежуточном участке корпуса; передняя стенка промежуточного участка корпуса располагается впереди передней стенки трубки фиксации щетки, с тем чтобы образовать выступ на границе между промежуточным участком корпуса и трубкой фиксации щетки; и головка зубной щетки прикрепляется к основному корпусу таким образом, что торцевая поверхность участка базального конца головки зубной щетки обращена по направлению к торцевой поверхности выступа.

В данной электрической зубной щетке, предпочтительно, внутренний корпус содержит участок размещения батареи, к которому подсоединяется батарея; данный участок размещения батареи находится в зажимном корпусе; и уплотняющий элемент зажимной стороны располагается между внутренней окружной поверхностью участка дистального конца зажимного корпуса и наружной поверхностью внутреннего корпуса.

В данной электрической зубной щетке, предпочтительно, когда плоскость поперечного сечения, которая включает в себя вал вращения электропривода и щетину зубной щетки и является параллельной валу вращения электропривода, определяет боковую плоскость поперечного сечения, то сторона центральной оси зажимного корпуса, включающая участок дистального конца щетины зубной щетки в боковой плоскости поперечного сечения, определяется как передняя сторона, а сторона центральной оси зажимного корпуса, противоположная передней стороне в боковой плоскости поперечного сечения, определяет тыльную сторону, при этом стенки с передней стороны наружного корпуса, внутреннего корпуса и головки зубной щетки в боковой плоскости поперечного сечения, соответственно, определяются как передние стенки, и стенки с тыльной стороны наружного корпуса, внутреннего корпуса и головки зубной щетки в боковой плоскости поперечного сечения, соответственно, определяются как задние стенки, причем наружная поверхность передней стенки головки зубной щетки в боковой плоскости поперечного сечения определяется как передняя поверхность, а наружная поверхность задней стенки головки зубной щетки в боковой плоскости поперечного сечения определяется как задняя поверхность, при этом конечный участок головки зубной щетки со стороны щетины зубной щетки определяется как участок дистального конца, а конечный участок головки зубной щетки со стороны основного корпуса определяется как участок базального конца; в боковой плоскости поперечного сечения, передняя стенка внутреннего корпуса располагается с передней стороны электропривода, передняя стенка наружного корпуса располагается с передней стороны передней стенки внутреннего корпуса, и передняя стенка головки зубной щетки располагается с передней стороны передней стенки наружного корпуса.

РЕЗУЛЬТАТ ДАННОГО ИЗОБРЕТЕНИЯ

Настоящее изобретение предлагает электрическую зубную щетку, которая имеет превосходные характеристики чистки зубов, что облегчает чистку.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

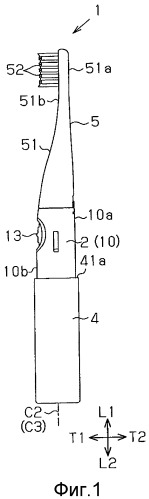

На Фиг.1 изображен вид сбоку электрической зубной щетки в первом варианте осуществления;

Фиг.2 представляет собой вид сбоку, иллюстрирующий электрическую зубную щетку с удаленной головкой зубной щетки;

на Фиг.3 изображен вид сбоку, иллюстрирующий электрическую зубную щетку с надетым колпачком;

Фиг.4 представляет собой вид спереди, иллюстрирующий электрическую зубную щетку с надетым колпачком;

на Фиг.5 представлен вид сбоку в поперечном сечении, иллюстрирующий электрическую зубную щетку;

на Фиг.6 изображен увеличенный вид сбоку в поперечном сечении части электрической зубной щетки;

на Фиг.7 изображен увеличенный вид сбоку в поперечном сечении части электрической зубной щетки; и

Фиг.8 представляет собой вид сбоку в поперечном сечении, иллюстрирующий электрическую зубную щетку в еще одном варианте осуществления.

ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ДАННОГО ИЗОБРЕТЕНИЯ

Далее будет описываться первый вариант осуществления настоящего изобретения со ссылкой на чертежи.

На чертежах стрелками L1, L2, Т1 и Т2, соответственно, обозначены дистальное направление L1, базальное направление L2, направление Т1 вперед и направление Т2 назад.

В отношении фиг.1, электрическая зубная щетка 1 включает в себя основной корпус 2, зажимный корпус 4, который установлен с базальной стороны основного корпуса 2, головку 5 зубной щетки, которая установлена с дистальной стороны основного корпуса 2, и колпачок 6, который надевается на основной корпус 2, к которому прикреплена головка 5 зубной щетки, как изображено на Фиг.3.

В отношении фиг.5 и 6, основной корпус 2 содержит наружный корпус 10 и внутренний корпус 20. Наружный корпус 10 вмещает внутренний корпус 20, а внутренний корпус 20 вмещает электрические компоненты, которые прикладывают колебания к головке 5 зубной щетки.

С учетом фиг.5 и 6, далее будут определены термины, относящиеся к электрической зубной щетке 1:

(А) Плоскость поперечного сечения, которая включает в себя вал МС вращения электропривода М и щетину 52 головки 5 зубной щетки и является параллельной валу МС вращения электропривода М, определяет боковую плоскость поперечного сечения;

(В) В боковой плоскости поперечного сечения, сторона центральной оси С3 зажимного корпуса 4, включая участок дистального конца щетины 52 головки 5 зубной щетки, определяется как передняя сторона. В боковой плоскости поперечного сечения, сторона центральной оси С3 зажимного корпуса 4, противоположная передней стороне, определяется как тыльная сторона;

(С) В направлении вдоль центральной оси С3 зажимного корпуса 4, участок наружного корпуса 10, находящийся между головкой 5 зубной щетки и зажимным корпусом 4, определяется как промежуточный участок 16 корпуса. Далее, в боковой плоскости поперечного сечения, стенки с передней стороны наружного корпуса 10, внутреннего корпуса 20 и головки 5 зубной щетки, соответственно, определяются как передние стенки 10d, 20d и 5d. В боковой плоскости поперечного сечения, стенки с тыльной стороны наружного корпуса 10, внутреннего корпуса 20 и головки 5 зубной щетки, соответственно, определяются как задние стенки 10с, 20с и 5с;

(D) В боковой плоскости поперечного сечения, наружная поверхность передней стенки 5d головки 5 зубной щетки определяется как передняя поверхность 51b. Далее, наружная поверхность задней стенки 5с головки 5 зубной щетки определяется как задняя поверхность 51а; и

(Е) В числе конечных участков головки 5 зубной щетки, сторона щетины 52 зубной щетки определяется как участок дистального конца. Далее, в числе конечных участков головки 5 зубной щетки, конечный участок, противоположный участку дистального конца, определяется как участок базального конца.

Как изображено на фиг.5 и 6, наружный корпус 10 является корпусом в форме четырехугольной трубки, имеющей дно, с закругленными углами и изготовленной из АБС-пластика. Часть дистальной стороны наружного корпуса 10 сужена для образования трубки 11 фиксации щетки. Трубка 11 фиксации щетки, которая имеет форму четырехугольной трубки, имеющей дно, включает в себя участок дистального конца, закрытый верхней стенкой 11а. Трубка 11 фиксации щетки является полой и определяет, например, трубчатую полость S1 (см. фиг.6). Полость S1 сообщается с полостью S2 (см. фиг.6), которая имеет форму четырехугольной трубки, в наружном корпусе 10. Как изображено на фиг.2, центральная ось С1 трубки 11 фиксации щетки смещена в направлении задней поверхности 10а наружного корпуса от центральной оси С2 наружного корпуса 10.

Трубка 11 фиксации щетки вставляется внутрь головки 5 зубной щетки с открытого базального конца головки 5. В промежуточном участке 16 корпуса, конечный участок со стороны головки 5 зубной щетки соединяется без зазора с трубкой 11 фиксации щетки. Передняя стенка 10d промежуточного участка 16 корпуса располагается впереди передней стенки 10d трубки 11 фиксации щетки. Благодаря этому образуется выступ на границе между промежуточным участком 16 корпуса и трубкой 11 фиксации щетки. Головка 5 зубной щетки прикрепляется к основному корпусу 2 таким образом, что торцевая поверхность 53 участка базального конца головки 5 зубной щетки обращена по направлению к торцевой поверхности выступа.

В боковой плоскости поперечного сечения, передняя стенка 20d внутреннего корпуса 20 располагается с передней стороны электропривода М. Передняя стенка 10d наружного корпуса 10 располагается с передней стороны передней стенки 20d внутреннего корпуса 20. Передняя стенка 5d головки 5 зубной щетки располагается с передней стороны передней стенки 10d.

Сквозное отверстие 12 проходит через переднюю поверхность 10b наружного корпуса 10. Сквозное отверстие 12 закрыто эластичным элементом 13 переключения. Элемент 13 переключения изготовлен из эластомерного полимера и приварен к ободку сквозного отверстия 12. Пользователь может нажимать на элемент 13 переключения, вдавливая его в полость S2.

Полости S1 и S2 наружного корпуса 10 вмещают внутренний корпус 20. Внутренний корпус 20 включает в себя отсек 21, имеющий форму четырехугольной трубки с закругленными углами, расположенный, в целом, посередине. Отсек 21 имеет профиль такой же формы, как окружная внутренняя поверхность наружного корпуса 10. Приблизительно половина отсека 21 с дистальной стороны размещается в полости S2 наружного корпуса 10.

Отсек 21 содержит участок базального конца, определяющий участок 22 размещения батареи, образуемый путем отсоединения половины трубки, имеющей дно, и открывания тыльной стороны. Тогда как приблизительно половина отсека 21 с дистальной стороны размещается в полости S2 наружного корпуса 10, участок 22 размещения батареи не вмещается внутрь наружного корпуса 10 и выступает в базальном направлении L2 из наружного корпуса 10. Клемма 23 положительного электрода и пружина 24 отрицательного электрода, которая выступает из отсека 21, расположены на участке 22 размещения батареи. Батарея В, например элемент питания типа ААА, вмещается и удерживается внутри участка 22 размещения батареи, будучи электрически подсоединенной к клемме 23 положительного электрода и пружине 24 отрицательного электрода.

Дистальная сторона отсека 21 определяет участок 25 крепления подложки. Участок 25 крепления подложки находится в таком месте, в котором он обращен к элементу 13 переключения, расположенному внутри наружного корпуса 10, тогда как приблизительно половина отсека 21 с дистальной стороны размещается в полости S2 наружного корпуса 10. Подложка 26 с печатными соединениями прикреплена к участку 25 крепления подложки. Переключатель SW, электрически соединенный с клеммой 23 положительного электрода и пружиной 24 отрицательного электрода, установлен на подложке 26 с печатными соединениями. Подложка 26 с печатными соединениями располагается таким образом, чтобы быть обращенной к элементу 13 переключения, расположенному внутри наружного корпуса 10. Соответственно, когда элемент 13 переключения нажимается пальцем, переключатель SW включается и выключается посредством нажатого элемента 13 переключения.

Дистальная сторона участка 25 крепления подложки содержит участок 27 размещения электропривода, образуемый путем отсечения половины трубки, имеющей дно, и открывания тыльной стороны. Тогда как отсек 21 размещается в полости S2 наружного корпуса 10 отсека 21, участок 27 размещения электропривода располагается внутри полости S1 трубки 11 фиксации щетки. При расположении участка 27 размещения электропривода в полости S1 трубки 11 фиксации щетки, окружная наружная поверхность участка 27 размещения электропривода входит в плотный контакт с окружной внутренней поверхностью трубки 11 фиксации щетки.

Как изображено на фиг.5 и 6, участок 27 размещения электропривода вмещает электропривод М. При расположении участка 27 размещения электропривода в полости S1 трубки 11 фиксации щетки, окружная наружная поверхность электропривода М, открытая со стороны участка 27 размещения электропривода, входит в контакт с окружной внутренней поверхностью трубки 11 фиксации щетки через прокладочную деталь 28, которая служит элементом передачи. Вал МС вращения электропривода М располагается по направлению к тыльной стороне от центральной оси С2 зажимного корпуса 4. Далее, вал МС вращения выступает внутрь полости S1 от дистальной поверхности участка 27 размещения электропривода. Дебаланс 29 крепится к выступающему участку вала МС вращения.

Передняя наружная поверхность электропривода М непосредственно контактирует с передней стенкой 20d внутреннего корпуса 20.

Как изображено на фиг.5 и 6, прокладочная деталь 28 располагается между тыльной наружной поверхностью электропривода М и задней стенкой 20с внутреннего корпуса 20. Прокладочная деталь 28 непосредственно контактирует и с тыльной стенкой 10с наружного корпуса 10, и с электроприводом М.

В боковой плоскости поперечного сечения, передняя стенка 20d внутреннего корпуса 20 расположена с передней стороны электропривода М. Передняя стенка 10d наружного корпуса 10 расположена с передней стороны передней стенки 20d внутреннего корпуса 20. Передняя стенка 5d головки 5 зубной щетки расположена с передней стороны передней стенки 10d наружного корпуса 10. Прокладочная деталь 28 располагается с тыльной стороны электропривода М. Задняя стенка 10с наружного корпуса 10 расположена с тыльной стороны прокладочной детали 28. Задняя стенка 5с головки 5 зубной щетки расположена с тыльной стороны наружного корпуса 10.

Переключатель SW расположен на передней стенке 20d внутреннего корпуса 20. Во внутреннем корпусе 20, переключатель SW расположен, относительно центральной оси С3 зажимного корпуса 4, на участке, находящемся на противоположной стороне участка, на котором расположена прокладочная деталь 28.

Когда переключатель SW, установленный на подложке 26 с печатными соединениями, включается, электропривод М принимает напряжение от батареи В и производит вращение. Когда электропривод М производит вращение, дебаланс 29, который крепится к валу МС вращения, вращается эксцентрически вокруг вала МС вращения. Эксцентрическое вращение воздействует на вал МС вращения и производит колебания электропривода М, помещенного и удерживаемого внутри участка 27 размещения электропривода. Колебания электропривода М передаются через участок 27 размещения электропривода на трубку 11 фиксации щетки, находящуюся в плотном контакте с участком 27 размещения электропривода.

Одна половина окружной наружной поверхности отсека 21 внутреннего корпуса 20 с дистальной стороны, которая расположена внутри наружного корпуса 10, имеет меньший диаметр, чем другая половина с базального конца, которая не находится в наружном корпусе 10. Следовательно, при расположении участка 27 размещения электропривода внутреннего корпуса 20 внутри полости S1 в дистальной половине наружного корпуса 10 и при расположении участка 25 крепления подложки внутреннего корпуса 20 внутри полости S2, окружная наружная поверхность базальной половины отсека 21 сцепляется с внутренней окружной поверхностью наружного корпуса 10. Это блокирует дальнейшее движение внутреннего корпуса 20. Следовательно, внутренний корпус 20 располагается таким образом, что дистальная половина отсека 21 находится в наружном корпусе 10, а базальная половина отсека 21 и участок 22 размещения батареи являются открытыми со стороны наружного корпуса 10.

Дистальная кольцевая канавка 30 сформирована на наружной окружной поверхности дистальной половины отсека 21. Уплотняющее кольцо R1, которое служит в качестве второго упругого элемента, вставляется в дистальную кольцевую канавку 30. Уплотняющее кольцо R1, образованное резиновым уплотнительным кольцом, включает в себя наружный участок, который выступает из наружной окружной поверхности отсека 21, будучи вставленным в дистальную кольцевую канавку 30. Соответственно, когда внутренний корпус 20 (отсек 21) расположен в наружном корпусе 10, уплотняющее кольцо R1 дистальной кольцевой канавки 30 упруго деформируется внутренней окружной поверхностью наружного корпуса 10, так что пространство между внутренним корпусом 20 (отсеком 21) и наружным корпусом 10 является водонепроницаемым и упругоопертым.

Как изображено на фиг.5 и 6, открытая торцевая поверхность 15, которая служит как торцевая поверхность участка базального конца наружного корпуса 10, и открытая торцевая поверхность 41 участка дистального конца зажимного корпуса
