Реферат

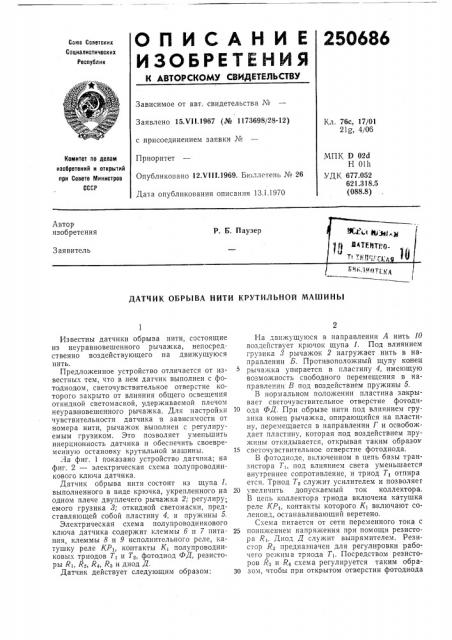

О П И С А Н И Е 250686

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 15.т/11.1967 (№ 1173698/28-12) с присоединением заявки ¹

Кл. 76с, 17/01

21g, 4/06

МПК D 02

Н 01 h

УДК 677.052

621.318,5 (088.8) Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 12.Vfll.1969. Бюллетень № 26

Дата опубликования описания 13.1.1970

Автор изобретения

Заявитель

ДАТЧИК ОБРЫВА НИТИ КРУТИДЬНОЙ МАШИНЫ

Известны датчики обрыва нити, состоящие из неуравновешенного рычажка, непосредственно воздействующего на движущуюся нить.

Предложенное устройство отличается от известных тем, что в нем датчик выполнен с фотодиодом, светочувствительное отверстие которого закрыто от влияния общего освещения откидной светомаской, удерживаемой плечом неуравновешенного рычажка. Для настройки чувствительности датчика в зависимости от номера нити, рычажок выполнен с регулируемым грузиком. Это позволяет уменьшить инерционность датчика и обеспечить своевременную остановку крутильной машины. .;1а фиг. 1 показано устройство датчика; на фиг. 2 — электрическая схема полупроводникового ключа датчика.

Датчик обрыва нити состоит из щупа 1, выполненного в виде крючка, укрепленного на одном плече двуплечего рычажка 2; регулируемого грузика 8; откидной светомаски, представляющей собой пластину 4, и пружины 5.

Электрическая схема полупроводникового ключа датчика содержит клеммы б и 7 питания, клеммы 8 и 9 исполнительного реле, катушку реле КР„контакты К, полупроводниковых триодов Т> и Т., фотодиод ФД, резистоpbbs R>> Рз> Рт, Rs H AHolI Л

Датчик действует следующим обр аз ом:

На движущуюся в направлении А нить 10 воздействует крючок щупа 1. Под влиянием грузика 8 рычажок 2 нагружает нить в направлении Б. Противоположный щупу конец рычажка у.пир ается B пластину 4, имеющую возможность свободного перемещения в направлении 8 под воздействием пружины 5.

В нормальном положении пластина закрывает светочу.вствительное отверстие фотодиода ФД. При обрыве нити под влиянием грузика конец рычажка, опирающийся на пластину, перемещается в направлении Г и освобождает пластину, которая под воздействием пружины откидывается, открывая таким образом

1З светочувствительное отверстие фотодиода.

В фотодиоде, включенном в цепь базы транзистора Т,, под влиянием света уменьшается внутреннее сопротивление, и триод Т, отпира ется. Триод Т. служит усилителем и позволяег

20 увеличить допускаемый ток коллектора.

В цепь коллектора триода включена катушка реле КР,, контакты которого К> включают соленоид, останавливающий веретено.

Схема питается от сети переменного тока с

25 понижением напряжения при помощи резистора R,. Диод Д служит выпрямителем. Резистор Rs предназначен для регулировки рабочего режима триода T). Посредством резисторов Rs и R4 схема регулируется таким образо зом, чтобы при открытом отверстии фотодиода

250686

Фиг /

Фиг 2

Составитель Г. Миров

Техред Л. Я. Левина Корректор Л. В. Юшина

Редактор T. Ф. Андреева

Заказ 3634/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 реле срабатывало без специального источника освещения, Пластина светомаски выполнена из материала с малым удельным весом, причем размеры ее должны быть минимальными, что сокращает время срабатывания.

Предмет изобретения

1. Датчик обрыва нити крутильной машины, состоящий из неуравновешенного рычажка, непосредственно воздействующего на движущуюся нить, и фотодиода, отличающийся тем, что, с целью уменьшения инерционности датчика и обеспечения своевременной остановки крутильной машины, датчик выполнен с фотодиодом, светочувствительное отверстие которого закрыто от влияния общего освещения откидной светомаской, удерживаемой плечом неуравновешенного рычажка.

2. Датчик по п. 1, отличающийся тем, что, с целью возможности настройки чувствительности датчика в зависимости от номера нити, неуравновешенный рычажок выполнен с регулируемым грузиком.
