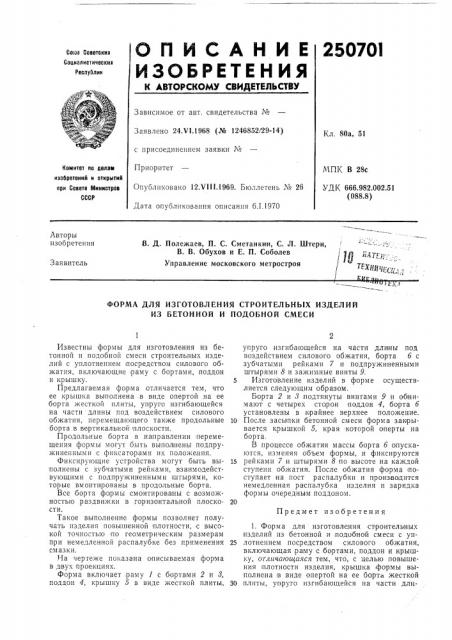

О П И С А Н И Е 250701
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сояв Соввтскив
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 24,VI.1968 (№ 124685229-14) с присоединением заявки ¹
Приоритет
Опубликовано 12.VIII.1969. Бюллетень № 26
Дата опубликования описания 6.1.1970
Кл. 80а, 51
Комитет оо делам изооретеиий и открытий ори Совете Мииистров
СССР
МПК В 28с
УДК 666.982.002.51 (088.8) Авторы изобретения
8. Д. Полежаев, П. С. Сметанкин, С. Л, Штерн, В. В. Обухов и Е. П. Соболев
Управление московского метростроя
Заявитель
ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ
ИЗ БЕТОННОЙ И ПОДОБНОЙ СМЕСИ
Предмет изобретения
Известны формы для изготовления из бетонной и подобной смеси строительных изделий с уплотнением посредством силового обжатия, включающие раму с бортами, поддон и крышку.
Предлагаемая форма отличается тем, что ее крышка выполнена в виде опертой на ее борта жесткой плиты, упруго изгибающейся на части длины под воздействием силового обжатия, перемещающего также продольные борта в вертикальной плоскости.
Продольные борта в направлении перемещения формы могут быть выпол|нены подпружиненными с фиксаторами их положения.
Фиксирующие устройства могут быть выполнены с зубчатыми рейками, взаимодействующими с подпружиненными штырями, которые вмонти рованы в продольные борта.
Все борта фо рмы смонтирова ны с возможностью раздвижки в горизонтальной плоскости.
Такое выполнение формы позволяет получать изделия повышенной плотности, с высокой точностью по геометрическим размерам при немедленной распалубке без применения смазки.
На чертеже показана описываемая форма в двух проекциях.
Форма включает, раму 1 с бортами 2 и 8, поддон 4, крышку 5 в виде жесткой плиты, упруго изгибающейся на части длины под воздействием силового обжатия, борта б с зубчатыми рейками 7 и подпружиненными штырями 8 и зажимные винты 9.
Изготовление изделий в форме осуществляется следующим образом.
Борта 2 и 3 подтянуты винтами 9 и об нимают с четырех сторон поддон 4, борта б установлены в крайнее верхнее положение.
10 После засыпки бетонной смеси форма зак рывается крышкой 5, края которой оперты на борта.
В процессе обжатия массы борта б опускаются, изменяя объем формы, и фиксируются
15 рейками 7 и штырями 8 по высоте на каждой ступени обжатия. После обжатия форма inoступает на пост распалубки и производится немедленная распалубка изделия и зарядка формы очередным поддоном.
1. Форма для изготовления строительных изделий из бетонной и .подобной смеси с уп25 лотнением посредством силового обжатия, включающая, раму с бортами, поддон и крышку, отличающаяся тем, что, с целью повышения .плотности изделия, крышка формы выполнена:в виде опертой на ее борта жесткой
30 плиты, упруго изгибающейся на части дли250701
Составитель Л. Романова
Техред T. П. Курилко Корректор А. П. Васильева
Редактор Михайлова
Заказ 3563/11 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений н открытий прн Совете Министров СССР
Москва )К-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2 ны под воздействием силового обжатия, перемещающего также продслнные борта в вертикальной плоскости.
2. Форма по п. 1, отличающаяся тем, что продольные борта в направлении перемещения формы выполнены подпруи иненными с фиксатора ми Нх положения.
3. Форма по п. 2, отлича ощаяся тем, что фиксирующие устройства выполнены с зубчатыми рейками, взаимодействующими с подпружиненными штырями, вмонтирован|ными в продольные борта.
4. Форма по п. 1, отличсиощаяся тем, что все борта формы смонтированы .с возможностью раздвижки в горизонтальной плоскости.
