Реферат

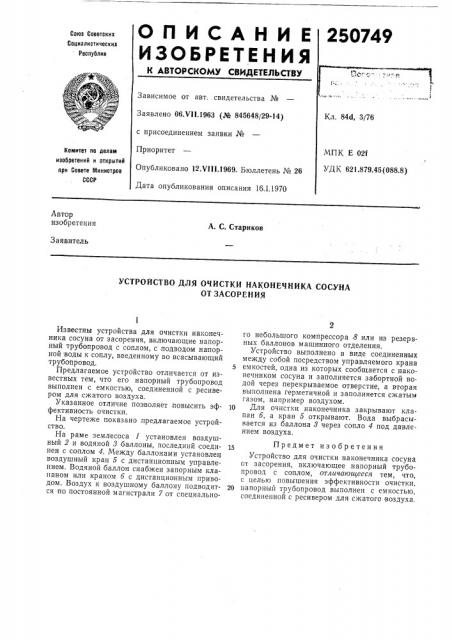

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.VII.1963 (№ 845648j29-14) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 12.VIII 1969. Бюллетень № 26

Дата опубликования описания 16.1.1970

Автор изобретения

А. С. Стариков

Заявитель

УСТРОЙСТВО ДЛЯ ОЧИСТКИ НАКОНЕЧНИКА СОСУНА

ОТ ЗАСОРЕНИЯ

Известны устройства для очистки наконечника сосуна от засорения, включающие напорный трубопровод с соплом, с подводом напорной воды к соплу, введенному во всасывающий трубопровод.

Предлагаемое устройство отличается от известных тем, что его напорный трубопровод выполнен с емкостью, соединенной с ресивером для сжатого воздуха.

Указанное отличие позволяет, повысить эффективность очистки.

На чертеже показано предлагаемое устройство.

На раме землесоса 1 установлен воздушный 2 и водяной 8 баллоны, последний соединен с соплом 4, Между баллонами установлен воздушный кран 5 с дистанционным управлением. Водяной баллон снабжен запорным клапаном или краном 6 с дистанционным приводом. Воздух к воздушному баллону подводится по постоянной магистрали 7 от специальноro небольшого компрессора 8 или из резервных баллонов машинного отделения.

Устройство выполнено в виде соединенных между собой посредством управляемого крана

s емкостей, одна из которых сообщается с наконечником сосуна и заполняется забортной водой через, перекрываемое отверстие, а вторая выполнена герметичной и заполняется сжатым газом, например воздухом.

10 Для очистки наконечника закрывают клапан б, а кран б открывают. Вода выбрасывается из баллона 8 через сопло 4 под давлением воздуха.

Предмет изобретения

Устройство для очистки наконечника сосуна

m засорения, включающее напорный трубопровод с соплом, отличающееся тем, что, с целью повышения эффективности очистки, 20 напорный трубопровод выполнен с емкостью, соединенной с ресивером для сжатого:воздуха.

25Î749

Редактор С. Хейфиц

Заказ 3631/17 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССР

Москва >К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель А. Жиглова

Техред Л. В. Куклина

Корректоры: А. Николаева и Л. Корогод
